Modulador IP QAM 16 en 1 y 32 en 1 NDS3332 (V2)
Descripción general del producto
El modulador DVB-C NDS3332 (V2) 16 en 1 (o 32 en 1) es un dispositivo todo en uno desarrollado por DEXIN.
Admite una entrada máxima de 1024 IP a través de los 4 puertos GE/SFP y también 6 entradas ASI. Después de la multiplexación, la codificación de 16 (o 32) y la modulación DVB-C, proporciona 16 (o 32) portadoras no adyacentes (50 MHz ~ 960 MHz), 2 salidas ASI y 16 o 32 salidas IP (MPTS) como espejo de portadoras. El dispositivo se caracteriza por un alto nivel de integración, un alto rendimiento y un bajo coste. Esto lo hace muy adaptable a los sistemas de transmisión DTV de nueva generación.
Características principales
* 4 puertos GE/SFP (máximo 1024 entradas IP)
Data1 son puertos bidireccionales, máximo 1024 IP de entrada, 16/32 IP de salida
Puertos Data2, 3 y 4 solo para entrada
* Admite un ajuste preciso de PCR
* Máximo 840 Mbps para cada entrada
* Admite ajuste de PCR preciso/filtrado de CA, reasignación de PID y edición de PSI/SI
* Admite reasignación de hasta 256 PID por canal
* Admite 6 entradas ASI y 2 salidas ASI
* Admite 16 (o 32) TS multiplexados sobre salida UDP/RTP/RTSP
* Salida de 16 (o 32) portadoras no adyacentes DVB-C, compatible con DVB-C (EN 300 429) e ITU-T J.83 A/B
* Admite codificación RS(204,188)
* Admite gestión de red basada en web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Cuadro del principio interno
Para 16 transportistas:
Para 32 transportistas:

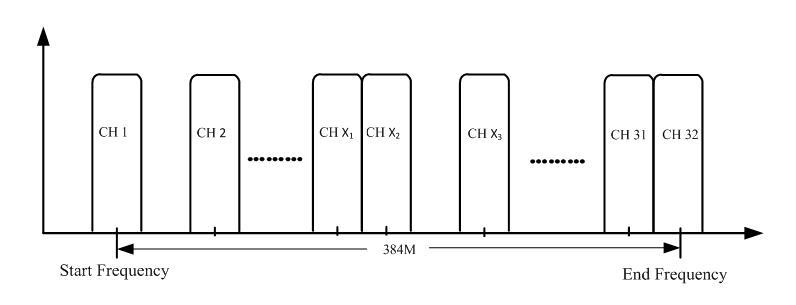

Ilustración de configuración del operador:
Contacto: Tomleequan Correo electrónico:
Presupuesto
Aporte
Aporte
Portadores DVB-C 16/32: entrada máxima de 1024 IP a través del puerto Ethernet 100/1000M Date1-Date4 (o interfaz SFP opcional). Cada puerto de datos puede recibir un máximo de 1024 IP.
6 entradas ASI, interfaz BNC
Protocolo de transporte TS sobre UDP/RTP, unidifusión y multidifusión, IGMP V2/V3
Velocidad de transmisión
Máximo 840 Mbps para cada entrada GE
Canal de entrada 1024
Canal de salida 16/32
PID máximos
Mux
Pelea
Parámetros
Funciones
Máxima
256 por canal
Reasignación de PID (opcional, automática o manual)
Ajuste preciso de PCR
Generación automática de tabla PSI/SI
simulscrypt CA 6
Estándar de Scramble ETR289, ETSI 101 197, ETSI 103 197
Conexión Conexión local/remota
J.83A
Modulación
Parámetros
Sección del modulador DVB-C
J.83B
Constelación: 16/32/64/128/256QAM
Ancho de banda: 8M
Constelación: 64QAM/ 256QAM
Ancho de banda: 6M
Canal QAM 16/32 portadora no adyacente
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Estándar de modulación EN300 429/ITU-T J.83A/B (DVB-C)
Tasa de símbolos 5,0~7,0 Msps, incrementos de 1 ksps
Constelación 16, 32, 64, 128, 256 QAM
Comisión
Económica para Europa (CEE) RS (204, 188)
Interfaz 1 puerto de salida tipo F para 16/32 portadoras, 75 Ω
Rango de RF 50~960 MHz, incrementos de 1 kHz
Salida RF
Salida TS
Nivel de salida -20dBm~+10dBm(87~117dbµV), incrementos de 0,1dB
MER ≥ 40 dB
Salida IP 16/32 a través de UDP/RTP/RTSP, unidifusión/multidifusión, puertos Ethernet
Data1 100/1000M
2 salidas ASI, una como espejo
Sistema Software de gestión de red (NMS) compatible
Dimisión 420 mm × 440 mm × 44,5 mm (Ancho × Largo × Alto)
Temperatura 0~45℃(funcionamiento), -20~80℃(almacenamiento)
General
Fuente de alimentación
Sobre nosotros
CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
