Modulador analógico SK-24M 24-IN-1 de atacado de fábrica para sistemas CATV | Alto nível de saída | Compatível com DVB-T/ISDB-T
Você está lutando com cabeamento complexo e qualidade de sinal inconsistente em seu sistema CATV? O SK-24M está aqui para simplificar sua configuração, ao mesmo tempo em que oferece desempenho incomparável. Este chassi montado em rack 3RU integra 24 minimoduladores fixos controlados por microprocessador, eliminando a necessidade de combinadores externos e garantindo um sinal de alta saída contínuo. Com filtragem SAW (Surface Acoustic Wave), ele atinge relações C/N em banda superiores, tornando-o ideal para aplicações exigentes em transmissão, sistemas IPTV de hotéis e distribuição de vídeo médico. O chassi oferece um nível de saída impressionante de 102 dBµV e apresenta saída de chassi de 45 dBmV, garantindo uma força de sinal robusta sem amplificação adicional. Apoiado pela vasta experiência da FMUSER em soluções de transmissão, o SK-24M é uma escolha confiável para mais de 20.000 clientes globais.
• Design modular 24 em 1 para sistemas CATV escaláveis
• Filtragem SAW para clareza de sinal superior
• Nível de saída de 102 dBµV para desempenho robusto
• Combinador ativo integrado para instalação simplificada
• Compatível com DVB-T/ISDB-T para aplicações globais
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

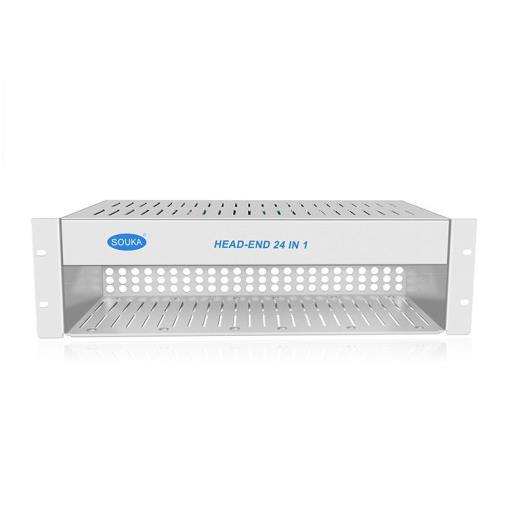

O SK-24M é um chassi montado em rack 3RU que permite a instalação de até 24 peças de minimoduladores fixos controlados por microprocessador. O combinador ativo integrado elimina o cabeamento desnecessário e o potencial problema de conexão e garante o alto nível de saída. Todos os moduladores analógicos são perfeitamente ajustados de fábrica para o canal desejado e o deslocamento adequado.
SK-24M
MODULADOR ANALÓGICO 24 EM 1
CARACTERÍSTICAS:
1. Fonte de alimentação comutada para flexibilidade de instalação e regulação precisa de tensão
2. Dois ventiladores de resfriamento para desempenho de longa duração
3. Nível de saída do chassi de 45dBmV, sem necessidade de combinador extra
4. Filtragem SAW (onda acústica de superfície) em FI para superior na banda C/N
5. Os controles de acesso do painel frontal permitem uma configuração fácil
6. O painel traseiro possui um loop combinador para fácil conexão
7. Uma unidade contém 24 placas moduladoras de canal adjacente fixas
ESPECIFICAÇÃO:
Chassis
RF
Faixa de frequência Frequência de 45 ~ 860 MHz
Conector de saída Conector F
Nível de saída 102 dBµV (Ajustável)
Ponto de teste -20 dB
Isolamento Porto a Porto ≥ 35 dB
Perda de Retorno ≥ 12 dB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
EM GERAL
Placa Moduladora
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Ganho + 4 dB
Capacidade do modulador 16
Faixa de tensão de entrada 110V ou 220V
Ventilador de refrigeração 2
Consumo 70 W (totalmente carregado)
Dimensão 42 * 13 * 20 cm
Peso líquido 10 KG (Totalmente Carregado)
Peso de envio 3,7 KG (somente chassi) 11 KG (totalmente carregado)
Tamanho da caixa 53 * 30 * 24 cm
Frequência de saída Frequência de 45 ~ 860 MHz
Nível de saída 95 dBµV (Ajustável)
Conector de saída Conector F Relação A/V -11 ~ -18 dB (Ajustável)
RF
EM GERAL
Estabilidade de frequência ± 5KHz
Nível de entrada de vídeo 0,6-1,5 Vp-p (modulação de 87,5%)
Conector de entrada de vídeo RCA amarelo
Nível de entrada de áudio 1Vp-p (desvio de 25KHz)
Conector de entrada de áudio RCA Branco e Vermelho (MONO)
Tensão Corrente contínua 5 V
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Sobre nós
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
