Modulador ATSC 8 en 1 NDS3308AT
Descripción general del producto
El modulador ATSC 8 en 1 NDS3308AT es un producto de nuevo diseño de DEXIN que admite entrada IP. Tiene 8 canales de multiplexación y 8 canales de modulación ATSC, y admite una entrada IP máxima de 256 a través del puerto GE. El NDS3308AT tiene una potente capacidad de salida con 8 portadoras no adyacentes (50 MHz ~ 960 MHz) de salida a través de la interfaz de salida RF. El sistema de este dispositivo se puede controlar y actualizar en línea a través de la red, lo que puede usarse ampliamente en la configuración de redes de transmisión digital ATSC y en la prueba del diseño de decodificadores ATSC.
Características principales
* 3 puertos GE (máximo 256 IP de entrada):
Puertos bidireccionales Data1 y Data2, máximo 256 IP de entrada, 8 IP de salida Puerto de datos (ubicado en el panel frontal), máximo 128 IP en
* Máximo 840 Mbps para cada entrada
* Admite un ajuste preciso de PCR
* Admite reasignación de PID y edición de PSI/SI
* Admite hasta 180 reasignaciones de PID por canal
* Admite 8 TS multiplexados sobre salida UDP/RTP/RTSP
* Salida de 8 portadoras ATSC no adyacentes, compatible con el estándar ATSC A/53
* Admite codificación RS (208,188)
* Admite gestión de red basada en web
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

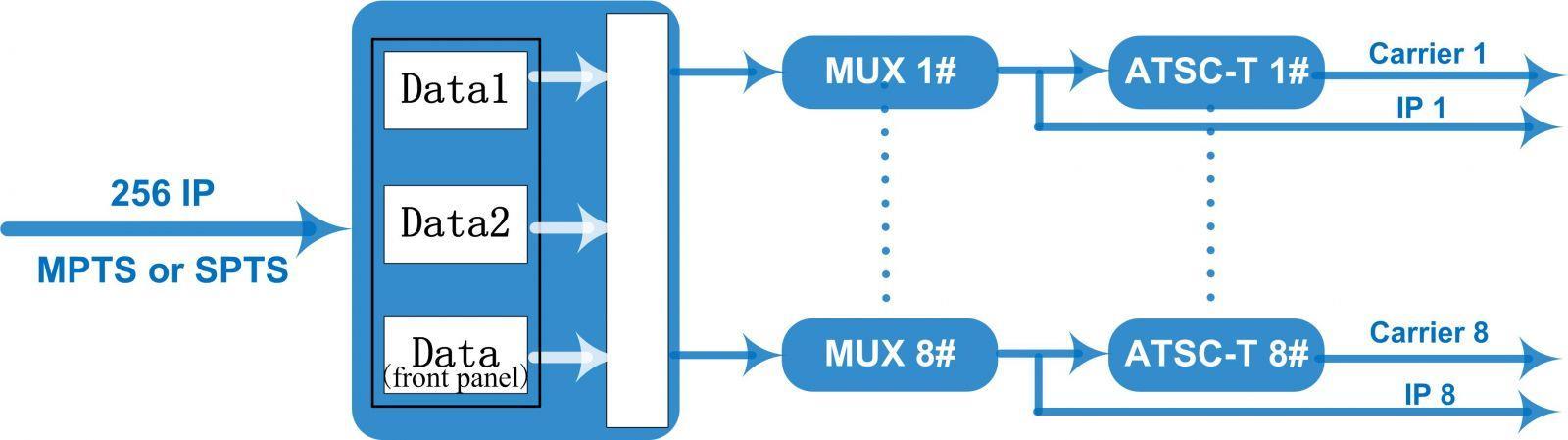

Cuadro del principio interno
Ilustración de configuración del operador
Presupuesto
Aporte
Aporte
Mux
Entrada máxima de 256 IP a través de 3 puertos Ethernet 100/1000M (interfaz SFP opcional) (puerto de datos del panel frontal, datos 1 y datos 2). Cada puerto de datos 1 o 2 puede ingresar un máximo de 256 IP, mientras que el puerto de datos del panel frontal puede ingresar un máximo de 128 IP
Protocolo de transporte TS sobre UDP/RTP, unidifusión y multidifusión, IGMP V2/V3
Velocidad de transmisión Máximo 840 Mbps para cada canal de entrada
Canal de entrada 256
Canal de salida 8
PID máximos 180 por canal
Reasignación de PID (opcional, automática o manual)
Funciones
Ajuste preciso de PCR
Generación automática de tabla PSI/SI
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Modulación
Parámetros
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Canal 8
Estándar de modulación ATSC-A/53
Constelación 8VSB
Ancho de banda 6 MHz
Comisión Económica para Europa (CEE)
Interfaz
Rango de RF
Salida RF
Salida TS
Sistema
General
Nivel de salida
RS(208 188)+Enrejado
Puerto de salida tipo F para 8 portadoras no adyacentes
50~960 MHz, incrementos de 1 kHz
-20~+10dbm (para todos los operadores), incrementos de 0,5db
MER ≥ 40 dB
LCA -55 dBc
8 salidas IP a través de UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos
Ethernet 100/1000M
Gestión de red basada en web
Dimisión 420 mm × 440 mm × 44,5 mm (Ancho × Largo × Alto)
Peso 3 kilos
Temperatura 0~45℃(funcionamiento), -20~80℃(almacenamiento)
Fuente de alimentación
CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz
Consumo ≤20 W
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de televisión y radiodifusión e integració n de sistemas IPTV para hoteles. La empresa se fundó en 2009 y ha prestado servicios a más de 180 países de todo el mundo. Más de 20.000 estaciones de televisión, estaciones de radio y clientes hoteleros de diferentes países.
