Modulador Agile de atacado de fábrica CATV 16 - Modulador
Agile de frequência filtrada SAW de 16 canais para sistemas
CATV de 860 MHz
Procurando uma solução confiável para agilizar suas operações de headend de CATV? O

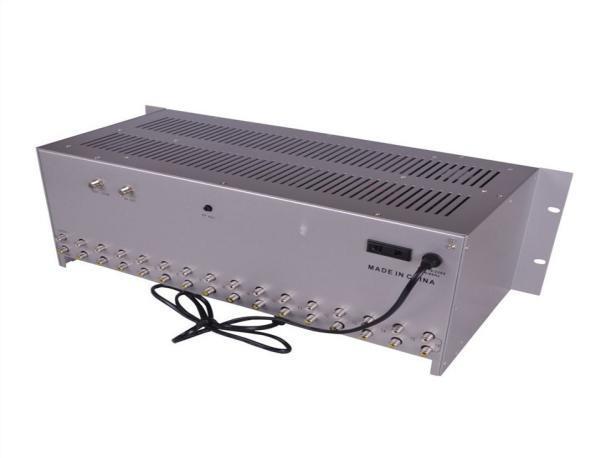

Agile Modulator CATV 16 é um chassi montado em rack 4RU projetado para abrigar até
16 moduladores ágeis de frequência filtrada SAW de alta qualidade, cobrindo uma ampla faixa de frequência de 45-860 MHz. Seu combinador ativo integrado elimina cabeamento desnecessário, garantindo altos níveis de saída e reduzindo problemas de conexão. Com baixo ruído fora de banda, é perfeito para headends de canais adjacentes. Ideal para instituições de transmissão, hospitalidade e educação, este modulador oferece configuração de canal flexível, memória não volátil e um display LED de dois dígitos para rápida identificação de canal.
• Capacidade de 16 canais | • Agilidade de frequência total | • Combinador ativo integrado | • Baixo ruído fora de banda | • Memória não volátil | • Display LED de dois d ígitos
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O modulador ágilcatv 16 é umchassi montado emrack 4RU que permite a instalação de até 16 peças de moduladores ágeis de frequência filtrada por SAW de alta qualidade cobrindo 860 MHz.
Modulador ágil catv 16

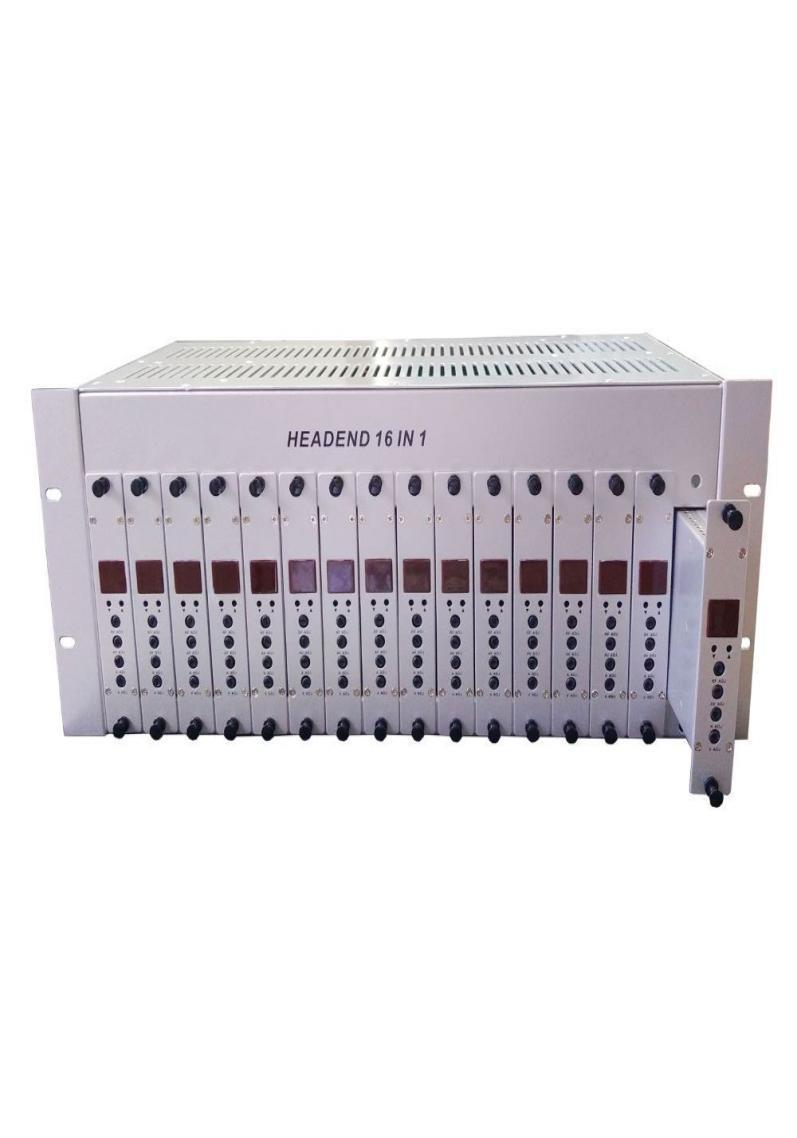

O modulador Agile catv16 é umchassi montado emrack 4RU que permite a instalação de até16 peças de moduladores Agile de frequência filtrada por SAW de alta qualidade cobrindo 860 MHz. O combinador ativo integrado elimina cabeamento desnecessário e problemas potenciais de conexão e garante alto nível de saída. O baixo ruído fora de banda o torna ideal em headend de canal adjacente.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
CARACTERÍSTICAS do modulador Agile catv 16
1. A agilidade de frequência total permite a criação rápida de alinhamentos de canais
2. Cada canal é completamente independente. A configuração do canal é flexível
3. Dois ventiladores de resfriamento para dissipação de calor prolongam a vida útil
4. A memória não volátil garante que a programação do canal permaneça após a perda de energia
5. O display LED de dois dígitos fornece identificação rápida do canal
6. Disponível em configurações NTSC ou PAL
Especificação do modulador Agile catv 16
Chassis
RF
EM GERAL
Faixa de frequência
Conector de saída
Frequência de 45 ~ 860 MHz
Conector F
Nível de saída 105 dBµV (Ajustável)
Ponto de teste -20 dB
Isolamento Porto a Porto ≥ 35 dB
Perda de Retorno ≥ 12 dB
Ganho + 8 dB
Capacidade do modulador 16
Faixa de tensão de entrada 110V ou 220V
Ventilador de refrigeração 2
Consumo 57W (totalmente carregado)
Dimensão 42 * 17 * 20 cm
Peso líquido 10 KG (Totalmente Carregado)
Peso de envio 3,7 KG (somente chassi)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Tamanho da caixa
Placa Moduladora
Frequência de saída
11 KG (totalmente carregado)
53 * 30 * 24 cm
Frequência de 45 ~ 860 MHz
Nível de saída 113 dBµV (Ajustável)
Conector de saída
RF
Conector F
Relação A/V -11 ~ -18 dB (Ajustável)
Estabilidade de frequência ±5KHz
Nível de entrada de vídeo 0,6-1,5 Vp-p (modulação de 87,5%)
Conector de entrada de vídeo RCA amarelo
Nível de entrada de áudio 1Vp-p (desvio de 25KHz)
Conector de entrada de áudio RCA branco
EM GERAL Tensão

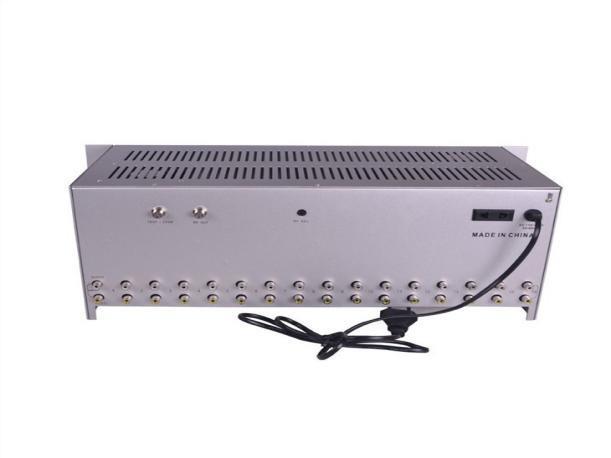

1. ENTRADA DE VÍDEO E ÁUDIO
Corrente contínua 5 V
Alimente o sinal de vídeo e áudio em cada placa moduladora
2. PONTO DE TESTE
O nível de saída lido neste ponto será 20 dB abaixo da saída real
3. SAÍDA RF
16 sinais CATV modulados com saída máxima de 105 dBµV são fornecidos nesta porta

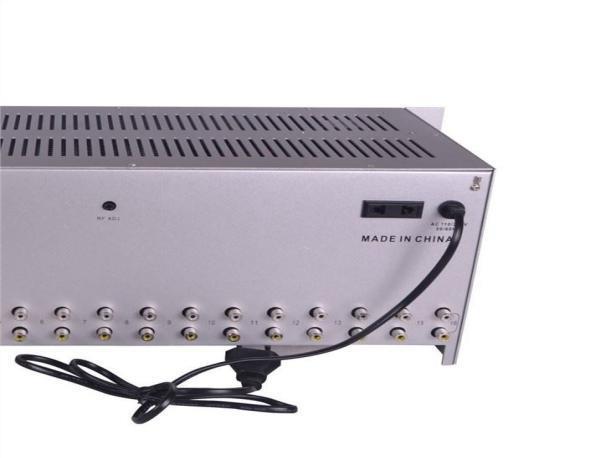

4. RF OUTPUT ADJ.
Ajuste para o nível de saída do combinador na RF OUTPUT. O controle é ajustável em uma faixa de 8 dB. Gire no sentido horário para aumentar o nível de saída
5. TOMADA
E FIO DE ALIMENTAÇÃO
Fonte de alimentação 110V ou 220V
6. GND
Para aterramento do modulador
