Manufaktur Großhandel XGS-PON FTTH CATV Optischer
Passivknoten
SRXG-100WD für Digitalfernsehen und Glasfaser
bis ins Haus
Suchen Sie eine kostengünstige und energieeffiziente Lösung für digitales Fernsehen und FTTH-Netze? Der passive FTTH-CATV-Knoten SRXG-100WD ist mit einer hochempfindlichen optischen Empfangsröhre ausgestattet und benötigt keine externe Stromversorgung und verbraucht keinen Strom. Die integrierte CWDM-Technologie unterstützt ein Einzelfaser-Dreifachwellenlängensystem, das bei 1550 nm für CATV arbeitet und Wellenlängen von 1270/1577 nm und 1310/1490 nm durchlässt. Er ist ideal für die Integration von EPON, GPON und XG-PON und gewährleistet nahtlose
Konnektivität mit ONUs. Mit einer Arbeitsbandbreite von 45–1050 MHz und einem
Ausgangspegel von 61,9–64,4 dBμV eignet sich dieser passive Knoten perfekt für moderne Fiber-to-the-Home-Anwendungen.
• Keine Stromversorgung erforderlich | • Integriertes CWDM für Einzelfaser mit dreifacher Wellenlänge | • Arbeitsbandbreite 45–1050 MHz | • Kompatibel mit EPON, GPON, XG-PON | • Hochempfindliche optische Empfangsröhre
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der SRXG-100WD CATV-Konverter ist für digitales Fernsehen, Glasfaser bis ins Haus

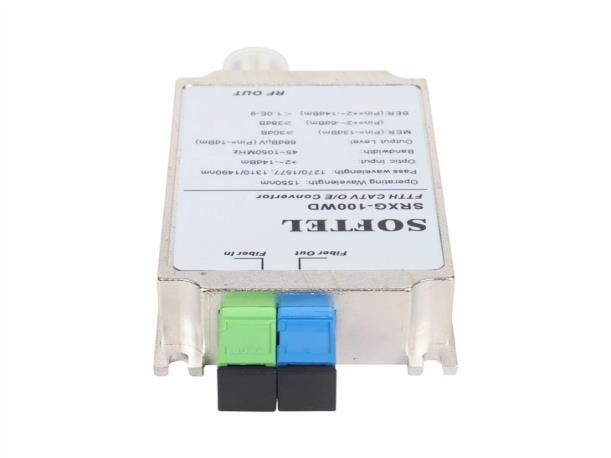

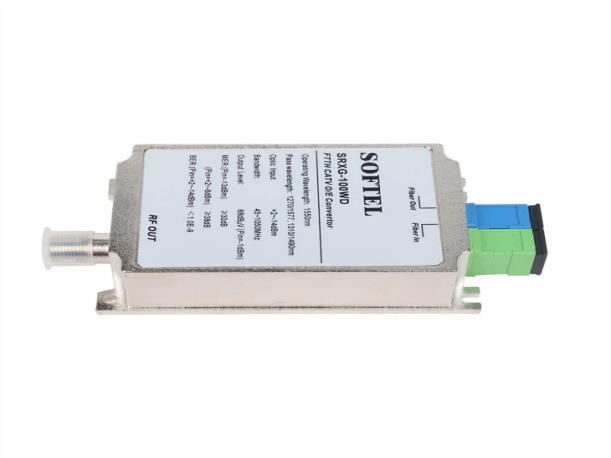

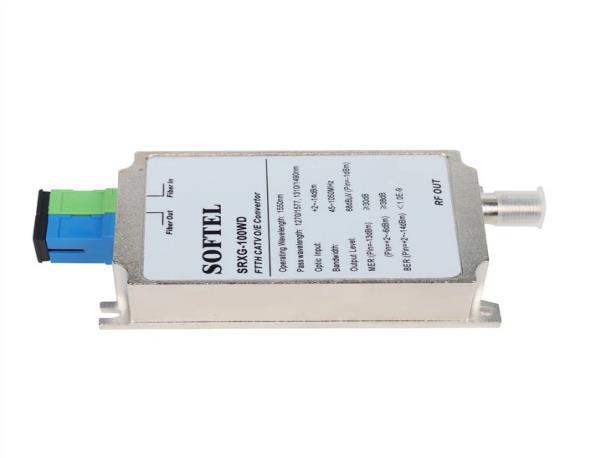

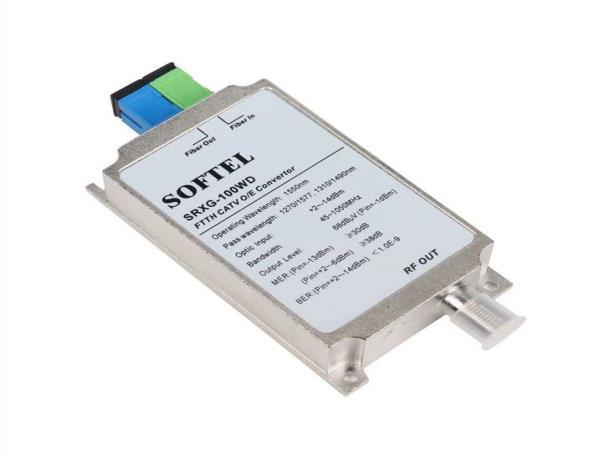

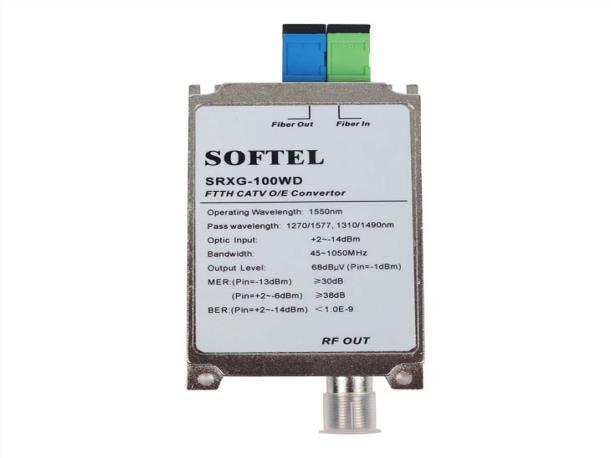

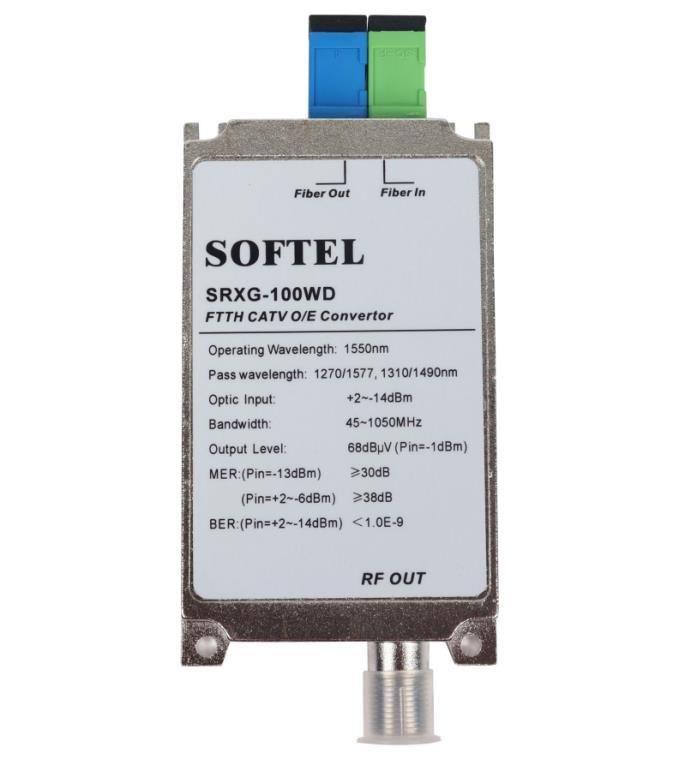

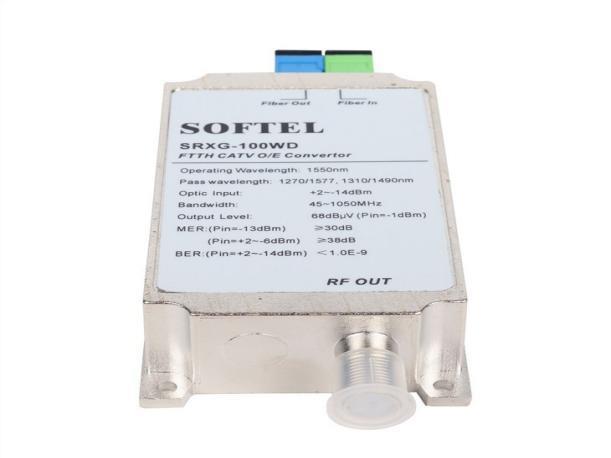

SRXG-100WD FTTH CATV Passivknoten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
1.0 Kurze Einführung des passiven FTTH-CATV-Knotens SRXG-100WD
Der SRXG-100WD CATV-Konverter ist für digitales Fernsehen und Glasfaser bis ins Haus konzipiert. Das Gerät verfügt über eine hochempfindliche optische Empfangsröhre und benötigt keine Stromversorgung. Bei einem optischen Eingangsleistungspegel von Pin = -1 dBm und Vo = 68 dBuV ermöglicht er eine wirtschaftliche und flexible Anwendungsintegration und ermöglicht die Nutzung von Glasfaser im Heimnetzwerk. Er verfügt über integriertes CWDM und ist für Einzelfaser-Dreifachwellenlängensysteme geeignet. Die CATV-Betriebswellenlänge beträgt 1550 nm, die Durchgangswellenlängen 1270/1577 nm und 1310/1490 nm. Er ermöglicht den einfachen Anschluss von EPON-, GPON- und XG-PON-ONUs.
2.0 Produktmerkmale des passiven FTTH-CATV-Knotens SRXG-100WD
1. Kein Strom erforderlich
2. Arbeitsbandbreite 45 ~ 1050 MHz
3.0 Testdaten des passiven FTTH-CATV-Knotens SRXG-100WD
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
4.0 Technischer Index des passiven FTTH-CATV-Knotens SRXG-100WD
Artikel Optisches Merkmal Einh eit Index Ergänzen
CATV-Arbeitswellenl änge (nm) 1540–1560
Durchlasswellenläng e (nm) 1270/1577
Kanalisolierung (dB) ≥40 1550 nm und 1490 nm
Optische Funktion
Empfangsleistung (dB m) +1~-15
Optische Rückflussd ämpfung (dB) ≥55
Glasfaseranschluss SC/APC Eingang
HF-Funktion Arbeitsbandbreite (MH z) 45 bis 1050 MHz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Ausgangspegel (dBμ V)
61,9 - 64,4
Digitales Fernsehen (Pi n=-1dBm)
Rückflussdämpfung (dB) ≥14 47 bis 862 MHz
Ausgangsimpedanz (Ω) 75
Ausgabeportnummer 1
Digital-TV-Fu nktion
Allgemeine Funktion
34,7 - 35,5 Pin = -1 dBM
28,7 - 31 Pin = -13 dBm
<1,0E-9 Stift: +1 ~ -15 dBm
Arbeitstemperatur (℃) -20 bis +55
Lagertemperatur (℃) -40 bis 85 °C
Relative Arbeitstem peratur (%) 5~95
5.0 Produktreihe des passiven FTTH-CATV-Knotens SRXG-100WD
Modell Eingangsw ellenlänge
SRXG-100 WD 1270, 157 7, 1310, 14 90, 1550 n m
CATV-Betri eb Datenweiter gabe Ausgangsfa ser Eingangsfa ser
1540~1560 nm
1270/1577 nm 1310/1 490 nm
6.0 Hinweis zu SRXG-100WD FTTH CATV Passivknoten
SC/UPC O DER SC/A PC
SC/APC
1. Bei Verwendung des HF-Anschlusses muss die HF-Eingangsschnittstelle mit der STB verbunden sein. Andernfalls ist die Erdung schlecht und es kommt zu einer MER-Verschlechterung der Hochfrequenzsegmente digitaler TV-Signale.
2. Halten Sie den optischen Anschluss sauber, eine schlechte Verbindung führt zu einem zu niedrigen HF-Ausgangspegel.
Über uns
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000
Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
