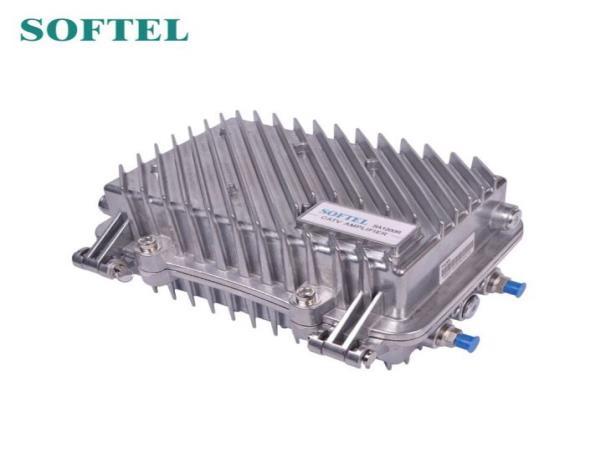

Manufaktur Großhandel SA1200 Outdoor Bidirektionale AGC
CATV Stamm Verstärker Mit Rückweg für Große Netzwerke
Haben Sie Probleme mit der Signalstabilität in rauen Außenumgebungen? Der bidirektionale SA1200 Outdoor-AGC-CATV-Hauptleitungsverstärker wurde für große und mittelgroße CATV-Netze entwickelt und verfügt über eine leistungsstarke AGC-Steuerschaltung für präzises Signalmanagement und geringe Verzerrung. Das wasserdichte Aluminiumgehäuse und ein strenges Blitzschutzsystem gewährleisten einen zuverlässigen Betrieb auch unter extremen Bedingungen. Mit einem Frequenzbereich von 47/85–860/1003 MHz und einer Nennverstärkung von bis zu 38 dB ist dieser Verstärker die ideale Lösung für eine robuste Signalübertragung über große Entfernungen.
• Hochleistungs-AGC-Steuerschaltung | • Wasserdichtes Aluminiumgehäuse | • Frequenzbereich: 47/85~860/1003 MHz | • Nennverstärkung bis zu 38 dB | • Ideal für große CATV-Netzwerke
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Es verfügt über ein ausgereiftes und optimiertes Schaltungsdesign, einen wissenschaftlichen und rationalen internen Prozess, hochwertige Materialien und eine integrierte Hochleistungs-AGC-Steuerschaltung, die eine stabile Verstärkung und geringe Verzerrung gewährleistet.
Der bidirektionale AGC-Hauptleitungsverstärker SA1200 für den Außenbereich ist ein neuer Verstärker mit hoher Verstärkung. Er verfügt über ein ausgereiftes und optimiertes Schaltungsdesign, einen wissenschaftlich fundierten internen Prozess, hochwertige Materialien und eine integrierte Hochleistungs-AGC-Steuerschaltung, die eine stabile Verstärkung und geringe Verzerrung gewährleistet. Dieser CATV-Hauptleitungsverstärker mit Rückkanal ist die erste Wahl für große und mittelgroße bidirektionale CATV-Übertragungsnetze.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Leistungsmerkmale
■ Das Debuggen ist dank des Plug-in-Duplexfilters, des festen Equalizers und Dämpfungsglieds, des Plug-in-Ausgangsabgriffs und der wissenschaftlichen und sinnvollen Online-Erkennungsanschlüsse bequemer.
■ Eingebauter, optimal konzipierter AGC-Steuerkreis mit hoher Leistung sorgt für eine präzisere Steuerung und einen stabileren Signalbetrieb.
■ Der CATV-Hauptleitungsverstärker mit Rückkanal kann aufgrund seines wasserdichten Aluminiumgehäuses, des hochzuverlässigen Schaltnetzteils und des strengen Blitzschutzsystems auch unter schlechten Umweltbedingungen imFreien lange Zeit ununterbrochen zuverlässig arbeiten.
Technische Parameter des CATV-Hauptleitungsverstärkers mit Rückweg
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Frequenzbereich
Vollverstärkung
Flachheit im Band
Rauschzahl
Rückflussdämpfung
Vorwärtspfad
47/85 ~860/1003
≤ 10
≥ 16 ATT
1–18 (fest, 1-dB-Schritte, wählbar) EQ
1–15 (fest, in 1-dB-Schritten, wählbar) C/CTB
Testbedingungen: 79 Kanäle. Ausgangspegel: 53 MHz/550 MHz/750 MHz. 99 dBuV/105 dBuV/108 dBuV
AGC-Pilotfrequenz
AGC-Charakteristik
168,25 (Oder vom Benutzer angegeben)
±4 (Eingang) /±0,5 (Ausgang)
Gruppenverzögerung ns ≤ 10 (112,25 MHz/116,68 MHz)
Signal-Brumm-Verhältnis
Stabilität gewinnen
Frequenzbereich
< 2
-1,0 ~ +1,0
Rückweg
5 ~ 42/65 Nennverstärkung (@FZ110)
Maximaler Ausgangspegel dBμV ≥ 110
Flachheit im Band
Rauschzahl
±0,75
≤ 12
Rückflussdämpfung dB ≥ 16
Träger zu Intermodulationsverhältnis zweiter Ordnung dB ≥ 52
Testbedingung: Ausgangspegel 110 dBμV,
Testpunkte: f1 = 10 MHz, f2 = 60 MHz, f3 = f2-f1 = 50 MHz
Gruppenverzögerung ns ≤ 20 (57 MHz/59 MHz)
Signal-Brumm-Verhältnis % < 2
Allgemeine Eigenschaften
Wellenwiderstand
Testanschluss
Netzspannung V A: Wechselstrom (135 ~ 250) V; B: Wechselstrom (35 ~ 90) V
Stoßspannungsfestigkeit (10/700 μs) kV > 5
(L) × 200 (B) × 130 (H)
