Manufaktur Großhandel 16 In 1 Agile CATV Analog Modulator
AH1916AM für 860MHz Frequenzbereich mit
NTSC/PAL-Konfigurationen
Suchen Sie eine zuverlässige Lösung für Nachbarkanal-Headend-Anwendungen? Der 16-in-1 Agile CATV Analogmodulator AH1916AM verfügt über ein 4HE-Rackgehäuse mit 16 hochwertigen, SAW-gefilterten, frequenzagilen Modulatoren, die einen breiten
Frequenzbereich von 45–860 MHz abdecken. Dank geringem Out-of-Band-Rauschen, voller Frequenzagilität und unabhängiger Kanalkonfiguration eignet sich dieser Modulator ideal für Rundfunk-, Hotel- und Kabelfernsehsysteme. Zu den wichtigsten Merkmalen gehören ein Ausgangspegel von 105 dBµV, eine Frequenzstabilität von ±10 kHz und ein nichtflüchtiger Speicher für unterbrechungsfreien Betrieb.
• 16 unabhängige SAW-gefilterte Modulatoren | • Volle Frequenzflexibilität (45–860 MHz)
| • Geringes Außerbandrauschen | • Nichtflüchtiger Speicher | •
NTSC/PAL-Konfigurationen

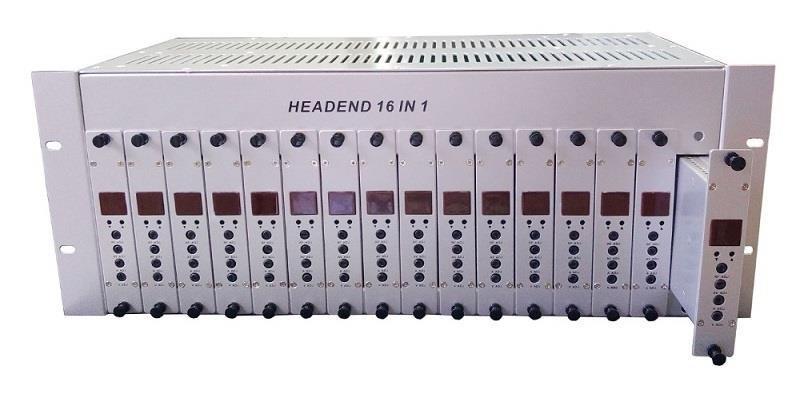

Das AH1916AM ist ein 4RU-Rack-Gehäuse, in dem 16 hochwertige, SAW-gefilterte, frequenzagile Modulatoren mit einer Abdeckung von 860 MHz installiert werden können.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der AH1916AM ist ein 4HE-Rack-Gehäuse, in dem 16 hochwertige, SAW-gefilterte, frequenzagile Modulatoren mit 860 MHz installiert werden können. Dank des geringen Außerbandrauschens eignet sich dieser 16-in-1-ACTV-Analogmodulator ideal für Nachbarkanal-Headends.
Merkmale
1.Volle Frequenzflexibilität ermöglicht die schnelle Erstellung von Kanalaufstellungen
2. Jeder Kanal dieses 16-in-1-CATV-Analogmodulators ist völlig unabhängig. Die Kanalkonfiguration ist flexibel
3. Zwei Kühllüfter zur Wärmeableitung verlängern die Lebensdauer
4. Nichtflüchtiger Speicher stellt sicher, dass die Kanalprogrammierung nach einem Stromausfall erhalten bleibt
5.Zweistellige LED-Anzeige ermöglicht eine schnelle Kanalidentifizierung
6. Verfügbar in NTSC- oder PAL-Konfigurationen
Spezifikationen des 16-in-1 Agile CATV Analogmodulators
Frequenzbereich 45 ~ 860 MHz
RF
Ausgangsanschluss F-Stecker
Ausgangspegel 105 dBµV (einstellbar)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
ALLGEMEIN
RF
ALLGEMEIN
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Testpunkt -20 dB
Isolierung von Port zu Port ≥ 35 dB
Rückflussdämpfung ≥ 12 dB
Gewinnen + 8 dB
Modulatorkapazität 16
Eingangsspannungsbereich 110 V oder 220 V
Lüfter 2
Verbrauch 70 W (voll geladen)
Dimension 42 * 17 * 20 cm
Nettogewicht 9 kg (voll beladen)
Versandgewicht
3,7 kg (nur Gehäuse) 10 kg (voll beladen)
Kartongröße 53 * 30 * 24 cm
Modulatorkarte
Ausgangsfrequenz 45 ~ 860 MHz jeder Kanal
Ausgangspegel 103 dBµV (einstellbar)
Ausgangsanschluss F-Stecker
A/V-Verhältnis -11 ~ -18 dB (Einstellbar)
Frequenzstabilität ±10 kHz
Videoeingangspegel
0,6–1,5 Vp-p (87,5 % Modulation)
Videoeingangsanschluss Gelber Cinch
Audio-Eingangspegel 1 Vss (25 kHz Abweichung)
Audioeingangsanschluss Weißer RCA
Stromspannung
Gleichstrom 5 V
VORSICHTSMASSNAHMEN
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
VORSICHTSMASSNAHMEN
Hitzestau vermeiden
Sorgen Sie für einen einfachen Zugang zur Rack-Verkabelung
Erleichtert Wartung und Instandhaltung
Vermeiden Sie direktes Heizen oder Klimatisieren
Steckdosen für Wechselstromquellen
Rack-Unterstützung
Gebäudeleckage
ANFORDERUNGEN
Lassen Sie zwischen den aktiven Headend-Produkten im Gerät einen Rack-Abstand (1 Zoll)
Lassen Sie mindestens 18 Zoll hinter dem Gerätegestell frei
Lassen Sie vor dem Gerätegestell einen Freiraum von mindestens 36 Zoll.
Wenn es nicht zu vermeiden ist, verwenden Sie Abweiserplatten
Platzieren Sie die Geräte in der Nähe von ausreichend Steckdosen, um die Stromversorgung für Testgeräte und Elektrowerkzeuge sicherzustellen.
Stellen Sie sicher, dass die Rack-Stützen ausreichend stabil sind, um Racks zu stützen
Achten Sie darauf, dass kein Wasser von undichten Dächern, Wellenleiter-Dachdurchführungen und Kondensation in Kaltwasserleitungen auf die Geräte tropft.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
