Manufaktur-Großhandel WDM EDFA 16 Port 23dBm für
FTTx-Netzwerke mit hoher Leistung und kostengünstiger
Lösung
Suchen Sie eine zuverlässige und kostengünstige Lösung für FTTx-Netzwerke? Der WDM EDFA 16 Port 23 dBm kombiniert zweistufige Verstärkung mit rauscharmem EDFA und leistungsstarkem EYDFA und liefert eine Gesamtausgangsleistung von bis zu 37 dBm. Integriertes CWDM an jedem Port gewährleistet die nahtlose Integration von CATV- und PON-Datenströmen und eignet sich daher ideal für Triple-Play-Dienste und großflächige FTTH-Abdeckung. Mit einstellbarem Ausgang, dualer Stromversorgung und SNMP/WEB-Fernverwaltung bietet dieses Gerät unübertroffene Stabilität und Effizienz fü r den Netzwerkausbau.
• Zweistufige Verstärkung (EDFA + EYDFA) | • Integriertes CWDM für CATV- und PON-Integration | • Einstellbarer Ausgang (0~-4 dBm) | • Doppelte Stromversorgung mit automatischer Umschaltung | • SNMP/WEB-Fernverwaltung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
EDFA 16 Port 23 dBm mit integriertem WDM, geeignet für FTTx-Netzwerke, bietet eine flexible und kostengünstige Lösung für die Integration von drei Netzwerken und FTTH.

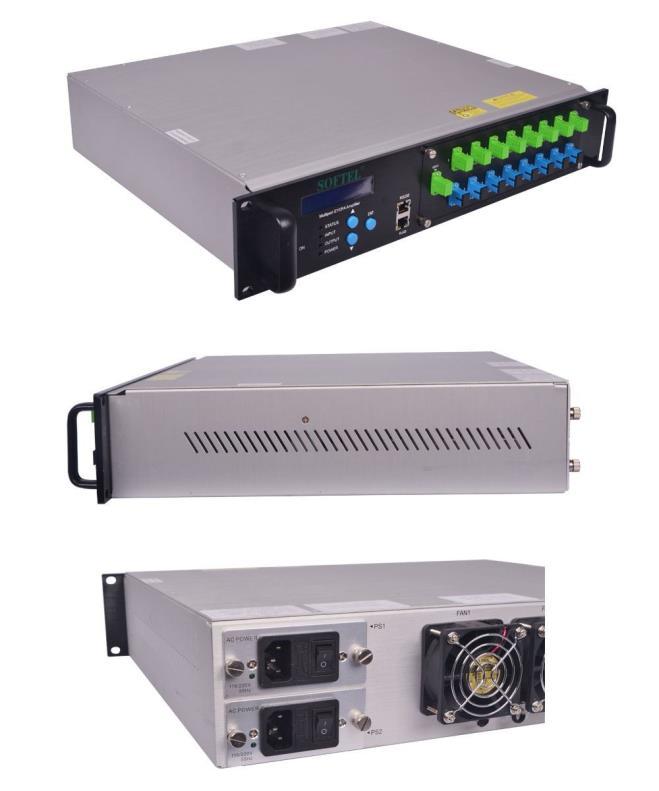

EDFA 16 Port 23dBm
I. Überblick
Der 1550-nm-Hochleistungs-Glasfaserverstärker der SPA-XX-Serie verfügt über eine zweistufige Verstärkung. Die erste Stufe verwendet einen rauscharmen EDFA, die zweite einen Hochleistungs-EYDFA. Die optische Gesamtausgangsleistung erreicht 37 dBm. Er kann mehrere oder Dutzende EDFAs ersetzen, was die Kosten für Netzwerkaufbau und -wartung deutlich senkt und den Platzbedarf der Kopfstelle reduziert. Jeder Ausgangsport ist mit CWDM ausgestattet, um CATV-Signale
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
und OLT-PON-Datenflüsse zu multiplexen. Das Gerät wird im Zuge der kontinuierlichen Erweiterung und Expansion von Glasfasernetzen eine immer wichtigere Rolle spielen. Es bietet eine hochstabile und dennoch kostengünstige Lösung für Triple-Play und großflächige FTTH-Abdeckung.
II. Funktionen
Jeder Ausgangsport ist mit CWDM ausgestattet.
Kompatibel mit jedem FTTx PON: EPON, GPON, 10GPON
Es verwendet den Pumplaser der Top-Marke und die aktive Doppelmantelfaser
Ausgang einstellbar, Einstellbereich: 0~-4dBm.
HF-Test im Frontpanel (optional).
Integrierte doppelte Stromversorgung, automatisch umgeschaltet und Hot-Plug-fähig.
Es steht eine standardmäßige RJ45-Schnittstelle zur Verfügung, die SNMP und die Remote-Netzwerkverwaltung über WEB unterstützt.
Es verfügt über eine automatische Schutzfunktion bei niedrigem oder keinem Eingangssignal. Wenn die optische Eingangsleistung unter den eingestellten Wert fällt, wird der Laser automatisch abgeschaltet, um die Betriebssicherheit des Geräts zu gewährleisten.

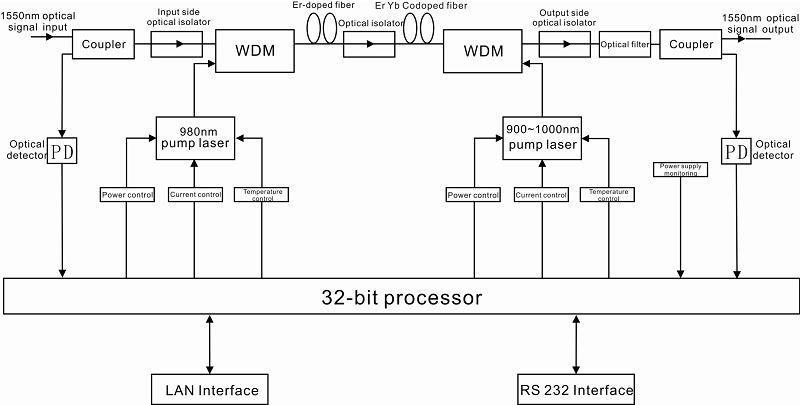

Ⅲ. Blockdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Ⅳ. Produktparameter von 1550 nm EDFAS 32 pon wdm
Artikel
CATV-Durchgangswellenlänge nm 1545 - 1565
PON-Durchgangswellenlänge nm 1260 - 1360 1480 - 1500
PON-Einfügungsdämpfung
dB <0,8
Isolierung db >15
Optischer
CATV-Eingangsleistungsbereich
dBm -3 - +10
Maximale optische Ausgangsleistung dBm 36
Stabilität der Ausgangsleistung dBm ±0,5
Rauschzahl dB ≤ 5,0 (Optische Eingangsleistung 0 dBm, λ = 1550 nm)
Rückflussdämpfung Eingang dB ≥ 45 Ausgabe dB ≥ 45
Optischer Anschlusstyp SC/APC
C/N dB ≥ 50 Prüfbedingung nach
C/CTB dB ≥ 63
C/CSO dB ≥ 63
Versorgungsspannung
Kontakt:
GT/T 184-2002.
V A: AC160V - 250V (50 Hz); B: DC48V
Verbrauch W ≤ 70
Betriebstemperaturbereich
Maximale relative Luftfeuchtigkeit im Betrieb
Lagertemperaturbereich
5. Modell- und Leistungsvergleichstabelle
Bei den mit „*“ gekennzeichneten Modellen handelt es sich um EDFA mit ultrahoher Ausgangsleistung.
Ⅵ. Lagerung und Verpackung
