Manufaktur-Großhandels-Optikknoten für den Außenbereich f ür CATV-Netzwerke mit GaAs-Verstärker und AGC-Leistung
Haben Sie Probleme mit der Signalstabilität und dem Netzwerkmanagement in CATV-Außensystemen? Der Outdoor Optical Node ist ein hochwertiger optischer Empfänger mit zwei Ausgängen für robuste Leistung. Mit einem
Full-GaAs-MMIC-Vorverstärker und einem GaAs-Modul-Nachverstärker sorgt er für hohe Verstärkung und geringe Verzerrung. Dank seiner hervorragenden AGC-Leistung hält er selbst bei Eingangsleistungen von -9 bis +2 dBm konstante Ausgangspegel. Er eignet sich ideal für den Aufbau von CATV-Netzen, unterstützt die Netzwerkmanagement-Integration und ermöglicht einfaches Engineering-Debugging.
• Hochempfindliche PIN-Fotokonvertierungsröhre | • Spezialisierter HF-Dämpfungschip
| • GaAs-Verstärker für hohe Verstärkung und geringe Verzerrung | • AGC-Leistung für
stabile Ausgabe | • Netzwerkmanagement-Integration
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der Outdoor Optical Node ist unser neuester hochwertiger optischer CATV-Netzwerkempfänger mit zwei Ausgängen
Optischer Knotenpunkt für den Außenbereich
Kontakt: Tomleequan E-Mail:
+8613922702227

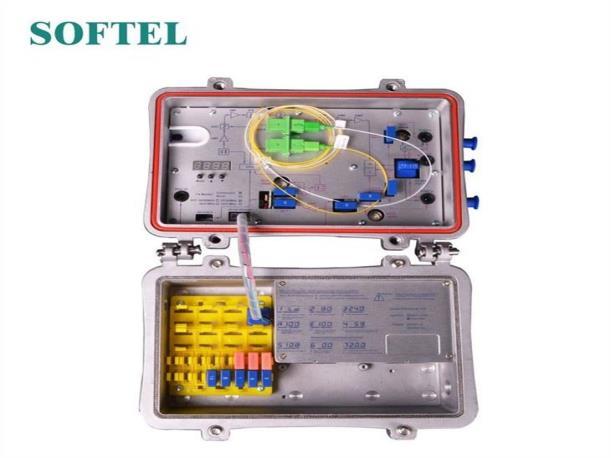

Der Outdoor Optical Node ist unser neuester hochwertiger CATV-Netzwerk-Lichtempfänger mit zwei Ausgängen. Der Vorverstärker verwendet ein Full-GaAs-MMIC, der Nachverstärker ein GaAs-Modul. Optimiertes Schaltungsdesign gepaart mit unserer 10-jährigen Erfahrung im professionellen Design sorgen für hervorragende Leistungskennzahlen. Mikroprozessorgesteuert, digitale Parameteranzeige und besonders einfaches Debugging. Er ist das wichtigste Gerät für den Aufbau des CATV-Netzwerks.
Leistungsmerkmale des optischen Außenknotens
1. Hochempfindliche PIN-Fotoelektro-Umwandlungsröhre.
2. Spezialisierter HF-Dämpfungschip mit guter HF-Dämpfung und linearem Gleichgewicht, hohe Genauigkeit.
GaAs-Verstärkergerät mit doppelter Leistungsabgabe, hoher Verstärkung und geringer Verzerrung.
3. Hervorragende AGC-Leistung: Wenn der optische Eingangsleistungsbereich zwischen 9 und 2 dBm liegt, bleibt der Ausgangspegel unverändert, CTB und CSO bleiben grundsätzlich unverändert.
4. Reservierte Datenkommunikationsschnittstelle, kann mit Netzwerkverwaltungs-Responder der Klasse II verbunden werden und auf das Netzwerkverwaltungssystem zugreifen.
Technische Parameter des optischen Außenknotens
Artikel Einhe it Technische Parameter
Vorwärts optischer Empfangsteil
Optische Parameter
Empfangen optischer Leistung dBm -9 ~ +2
Optische Rückflussdämpfung dB >45
Optische Empfangswellenlänge nm 1100 ~ 1600
Optischer Anschlusstyp FC/APC, SC/APC oder vom Benutzer angegeben
Fasertyp Einzelmodus
Link-Leistung
C/N dB ≥ 51 (-2 dBm Eingang)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
C/CTB
C/CSO
Frequenzbereich
Flachheit im Band
Nennausgangspegel
Maximaler Ausgangspegel
Ausgangsrückflussdämpfung
dB ≥ 65
dB ≥ 60
HF-Parameter
~862
Ausgangspegel 108 dBμV Symmetrisch 6dB
~1003
≥ 114 ≥ 112
（45 ~ 550 MHz）≥16/(550 ~ 1000 MHz)≥14
Ausgangsimpedanz Ω 75 75
Elektronischer Steuerungs-EQ-Bereich
Optisches Rückemissionsteil
Optische Parameter
Optische Übertragungswellenlänge nm 1310±10, 1550±10 oder vom Benutzer angegeben
Optische Ausgangsleistung mW 0,5, 1, 2
Optischer Anschlusstyp FC/APC, SC/APC oder vom Benutzer angegeben
HF-Parameter
Frequenzbereich
Flachheit im Band
MHz 5 ~ 65 (oder vom Benutzer angegeben)
dB ±1
Eingangspegel dBμV 72 ~ 85
Ausgangsimpedanz Ω 75
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
NPR-Dynamikbereich
Versorgungsspannung
Betriebstemperatur
Lagertemperatur
Relative Luftfeuchtigkeit
Verbrauch
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
≥15 (NPR ≥30 dB)
dB
DFB-Laser verwenden
Allgemeine Leistung
≥10 (NPR ≥30 dB)
Verwenden Sie den FP-Laser
V A: Wechselstrom (150–265) V; B: Wechselstrom (35–90) V
℃ -40 bis 60 °C
℃ -40 bis 65 °C
% Max. 95 % keine Kondensation
VA ≤ 30
Dimension mm 260 (L) × 200 (B) × 130 (H)
Funktionsanzeige und Bedienungsanleitung
Modus: Modusauswahltaste, insgesamt sieben Betriebsmodi.
▲: Aufwärtstaste. Erhöhen Sie die Dämpfung oder das Gleichgewicht im ATT- oder EQ-Modus.
▼: Abwärtstaste. Verringert die Dämpfung oder das Gleichgewicht im ATT- oder EQ-Modus.
Nachfolgend finden Sie die detaillierten Anweisungen:
Anwendung des optischen Knotens im Außenbereich
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
