Manufaktur-Großhandels-HF-Verstärker für den Außenbereich mit einstellbarer
Verstärkung für bidirektionale Übertragung
und Signalentzerrung

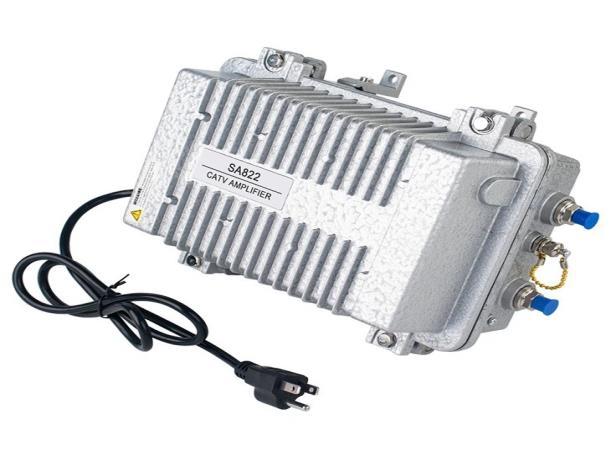

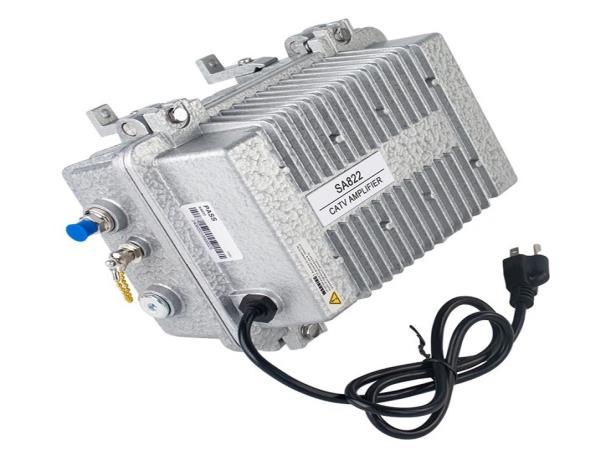

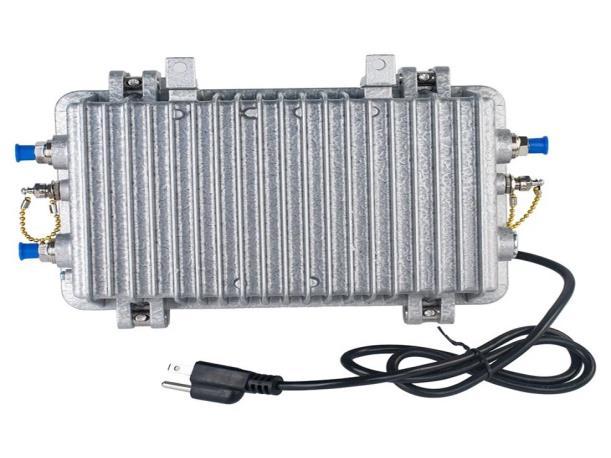

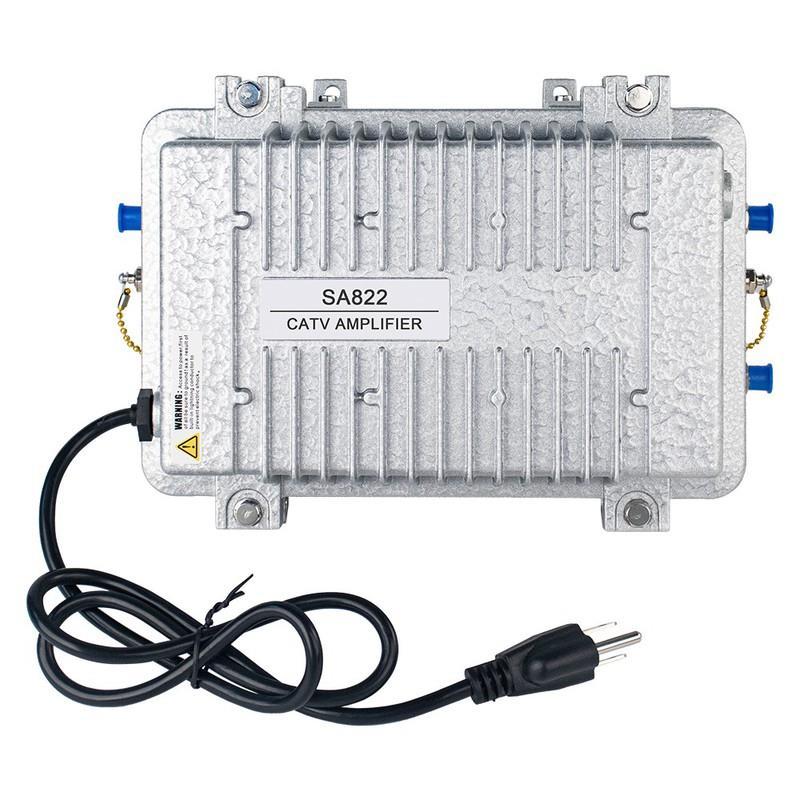

Haben Sie Probleme mit schwachen HF-Signalen im Außenbereich? Der Outdoor-HF-Verstärker ist eine robuste Lösung zur Verbesserung der Signalstärke und -qualität und unterstützt sowohl Upstream- als auch Downstream-Übertragungen. Mit einstellbarer Verstärkung (0–15 dB), Rauschunterdrückung und wasserdichtem, donnersicherem Design gewährleistet dieser Verstärker zuverlässige Leistung in Mehrklassen-Hauptübertragungs- und Verteilungsnetzen. Mit einer Nennverstärkung von ≥30 dB und einem Frequenzbereich von 47/54/85–862 MHz ist er ideal für Kabelfernseh-, Telekommunikations- und Rundfunksysteme.
• Einstellbare Verstärkung (0–15 dB) | • Unterstützung für bidirektionale Übertragung |
• Wasserdichtes und donnerfestes Design | • Rauschunterdrückung für verbessertes SNR
| • Ideal für CATV-, Telekommunikations- und Rundfunksysteme
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Ein bidirektionaler, abstimmbarer HF-Verstärker für den Außenbereich ist ein Hochfrequenz-Signalverstärkungsgerät für den Außenbereich. Er verstärkt nicht nur die empfangene Signalstärke, sondern verarbeitet auch Upstream- und Downstream-Signale und ermöglicht die Anpassung der Verstärkung an unterschiedliche Anwendungsszenarien und Anforderungen.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Geeignet für bidirektionale Übertragung (reservierbar) und Signalentzerrung von Mehrklassen-Hauptleitungen oder anspruchsvollen Verteilungsnetzen. Verwendet werden importierte Leistungsverdopplermodule von PHILIPS und NEC. Der Audio-Vorverstärker ist ein rauscharmer Mikrowellenröhren-Gegentaktverstärker für ausreichende Verstärkung. Er verfügt über einen Eingang und zwei Ausgänge, wobei jeder Anschluss über einen Überstromschutz verfügt. Der Ausgangszweig bzw. die Verteilungsstärke kann entsprechend angepasst werden. Durch den Einsatz eines Doppel-Equalizers lässtsich die Gleichmäßigkeit der Mehrklassen-Übertragungeinfach undbequemeinstellen. Dämpfungsglied und Equalizer sind steckbar, sodass Kunden zwischen fester und einstellbarer Ausführung wählen können. Die hochzuverlässige Schaltleistung (oder lineare Leistung) und das streng wasserdichte und donnersichere Design gewährleisten einen stabilen und dauerhaften Betrieb.
Hauptmerkmale des HF-Verstärkers für den Außenbereich
: 1. Signalverstärkung: Erhöht die Leistung des empfangenen HF-Signals und verbessert die Signalqualität.
2. Rauschunterdrückung: Reduziert das Rauschen im Signal und verbessert das Signal-Rausch-Verhältnis.
3. Erweiterte Reichweite: Erweitern Sie die Reichweite drahtloser Kommunikationssysteme durch Erhöhung der Signalstärke.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
4. Einstellbare Verstärkung: Benutzer können die Verstärkung des Verstärkers an ihre tatsächlichen Bedürfnisse anpassen, um die beste Leistung zu erzielen.
5. Bidirektionale Übertragung: Unterstützt die Verstärkung von Uplink- und Downlink-Signalen und ist für bidirektionale Kommunikationssysteme geeignet.
Technische Daten
Artikel
Vorwärtsübertragung
Frequenzbereich MHz
Einstellbarer Verstärkungsbereich
Neigungsverstellbarer Bereich
Rauschzahl
CTB
CSO
Rückflussdämpfung
Rückwärtsgang
Frequenzbereich
Flachheit im Band
Rückflussdämpfung
Nennverstärkung
MAXIMALER AUSGANGSPUNKT
Einstellbarer Verstärkungsbereich
Neigungsverstellbarer Bereich
dB Einstellbar: 0~15dB, Fest: 3,6,9, 12, 15
dB Einstellbar: 0~24dB, Fest: 6,9, 12, 15, 18
dB ≤12
dB 60
dB 60
dB ≥14
MHz 5~30/42/65 (oder vom Benutzer angegeben)
dB ±0,75
dB ≥14
dB 0 oder 20 ausgewählt
dBμV ≥110
dB 0~15
dB 0 bis 10
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Allgemeine Antwort
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Netzspannung (50 Hz) V A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V
Donnerschlag KV 5 (10/700 μS)
Dimension mm 270×215×118

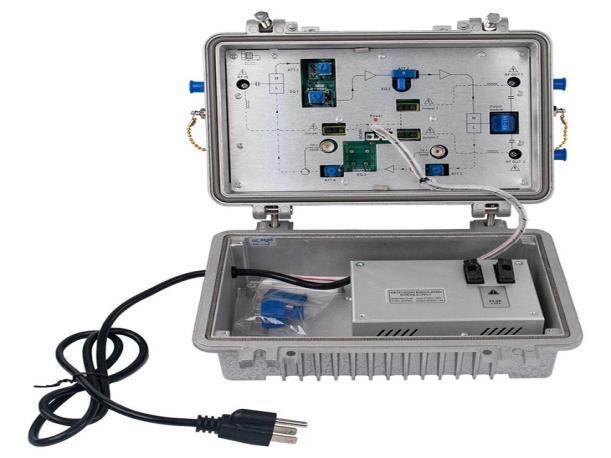

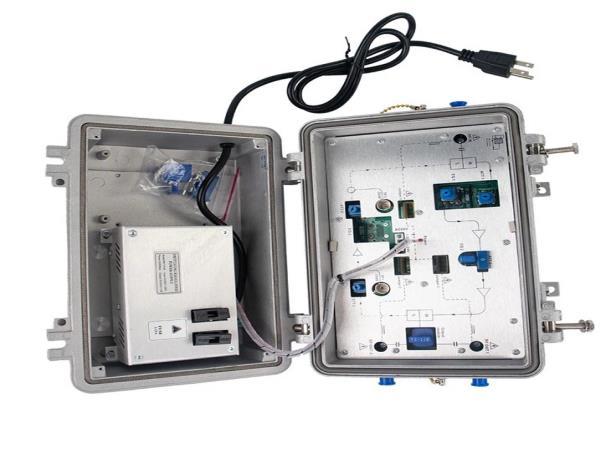

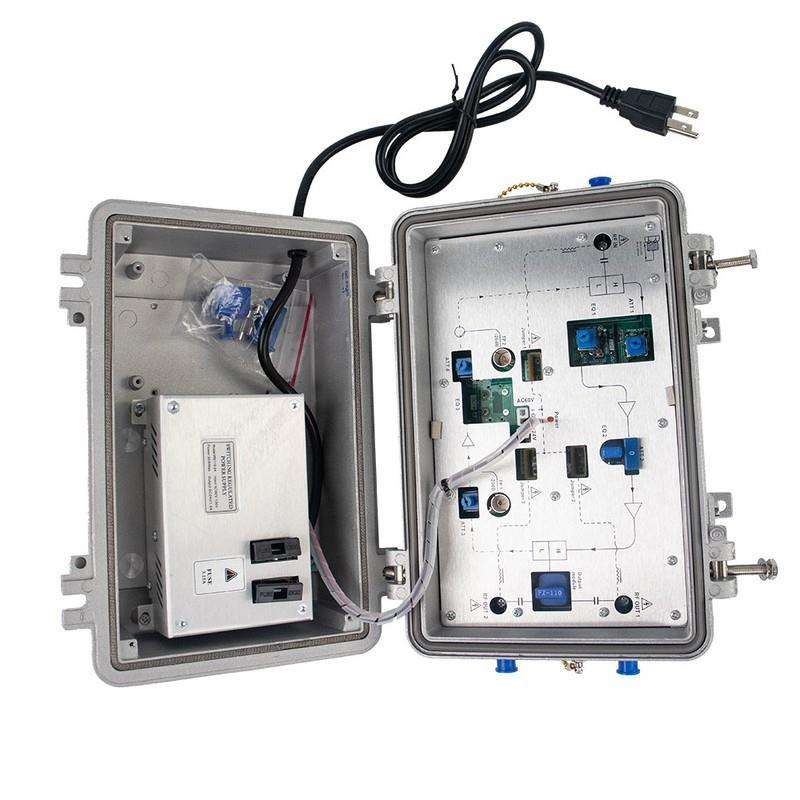

Strukturdiagramm
Stromquellenspannung: ~220 V (A), ~60 V (B), ~110 V (C)
1. HF-Eingang
2. -20 dB Eingangs-HF-Testanschluss
3. Weiterleitung ATT1
4. Vorwärts-EQ1 5. Netzteil-Pass-Plug-in 1 6. Netzteil-Pass-Plug-in 2
7. Netzteil-Pass-Plug-in 3
8. EQ2 (-6dB)
9. Forward ATT Plug-in 2
10. Ausgangsabgriff oder Splitter (optional) 11. HF-Ausgang 1 12,-30 dB Ausgangs-HF-Testanschluss
13. HF-Ausgang 2
16. Umgekehrtes ATT2
19. Mainboard-Stromversorgungsein
14. ATT1 umkehren 15. Rückwärts-HF-Testanschluss 1
17. Reverse-EQ
20. Stromversorgungs-LED
18. Rückwärts-HF-Testanschluss 2
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
gang
