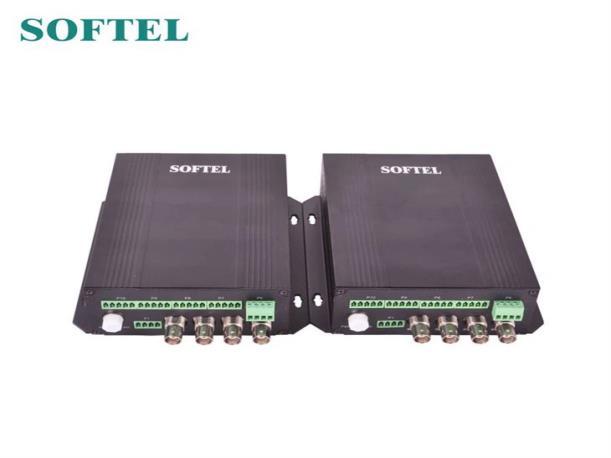

Manufaktur-Großhandels-Ethernet-Medienkonverter für
verzerrungsfreie Videoübertragung über große Entfernungen bis zu 100 km
Benötigen Sie zuverlässige, verzerrungsfreie Signalübertragung über große Entfernungen? Der Ethernet-Medienkonverter ist ein volldigitales Glasfaser-Übertragungsgerät, das unkomprimierte Video-, Audio- und Datensignale in Echtzeit über eine Single-Core-Glasfaser überträgt. Dank erstklassiger
Gigabit-Glasfaser-Übertragungstechnologie unterstützt er bis zu 64 Kanäle für Video-, Audio-, Ethernet- und Alarmsignale und gewährleistet so eine synchrone digitale Hochgeschwindigkeitsübertragung. Dieser Konverter eignet sich ideal für
CCTV-Netzwerke, Videokonferenzen und die industrielle Überwachung und bietet eine Übertragungsreichweite von bis zu 100 km mit optionalem 1550-nm-Betrieb.
• Unkomprimierte 8-Bit-Video- und 24-Bit-Audiokodierung | • Super optischer Dynamikbereich, keine Anpassung erforderlich | • Sichere Übertragung in elektromagnetisch schwachen Umgebungen | • Unterstützt RS232-, RS485- und
RS422-Datenschnittstellen | • Übertragungsdistanz bis zu 100 km
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Es kann 1 bis 64 Kanäle Videosignale (oder Daten, Audio, Ethernet, Alarm, Telefon, falls erforderlich) über eine einadrige Glasfaser verzerrungsfrei und in Echtzeit über große Entfernungen übertragen.
Dieser Ethernet-Medienkonverter ist ein volldigitales Glasfaserübertragungsgerät mit erstklassiger, nicht komprimierter, volldigitaler Videokorrekturtechnologie und Gigabit-Glasfaserübertragungstechnologie. Er kann 1 bis 64 Videosignale (oder bei Bedarf auch Daten, Audio, Ethernet, Alarm und Telefon) über große Entfernungen, verzerrungsfrei und in Echtzeit über eine einadrige Glasfaser übertragen.
Merkmale
1. Unkomprimierte 8-Bit-Video- und 24-Bit-Audiokodierung, Hochgeschwindigkeitstechnologie für synchrone digitale Übertragung.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
2. Glasfaserübertragung von vier Videosignalen auf einer Faser mit RS485-, RS232- und RS422-Daten
3. Signale (jeweils drei), die unidirektional mit Video oder optional duplex sein können.
4. Super optischer Dynamikbereich, keine Anpassung erforderlich
5. Statusanzeige für Stromversorgung, optisches Signal und Video
6. Keine elektromagnetischen Störungen, Hochfrequenzstörungen und Erdstrom
7.Sichere Übertragung auch bei schwacher elektromagnetischer Umgebung gewährleistet
8. Der maximal tolerierbare Verbindungsverlust für Singlemode-Einzelfaser beträgt 18 dB
9. Reichweite von bis zu 100km ist mit optionalem 1550nm-Betrieb möglich
10. Optionaler Duplexbetrieb über eine Faser
Anwendung
1.CCTV-Netzwerke
2.Videokonferenzen
3.Industrielle Überwachungssysteme
4.Fernunterricht
Parameter des Ethernet-Medienkonverters
Kanalverfügbarkeit
(bei der Bestellung angeben) Vorwärtspfad Umgekehrter Pfad
Anzahl der Videokanäle 1, 2 oder 4 0
Anzahl der Datenkanäle 0 oder 1 1
Anzahl optionaler Audiokanäle 0,2,4 oder 8 0,2,4 oder 8
Anzahl optionaler Datenkanäle 0 bis 8 0 bis 8
Elektrisch
Video
Eingangs-/Ausgangsimpedanz 75 Ω Verbundwerkstoff
Eingangs-/Ausgangspegel 1 Vss nominal
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Videoanschlüsse BNC
Bandbreite (±0,5 dB)
20 Hz bis 20 kHz
Signal-Rausch-Verhältnis >63 dB
Linearität
Audio
Eingangs-/Ausgangsimpedanz
<1,3 %DG <1,3 °DP
48 kΩ/10 kΩ
Eingangs-/Ausgangspegel 2 Vss nominal
Audioanschlüsse Klemmenblock
Bandbreite (±0,5 dB) 20 Hz bis 20 kHz
Signal-Rausch-Verhältnis >75 dB
Linearität
Daten
Optionale Datenschnittstelle
<0,1 % Gesamtklirrfaktor
RS232, RS485 und RS422
Standard-Datenanschluss Klemmenblock
Optionale Datenrate
DC-150 Kbit/s
Datenbitfehlerrate <1×10-9
Ethernet
Ethernet-Schnittstelle 10/100 Base-T
Standard-Datenanschluss RJ45
Optionale Datenrate
Kontaktschließung
Physische Schnittstelle
Eingangssignal
Ausgangssignal
100 Mio. %
Industriestandard-Terminals
Jeder aktive oder passive Alarm, Kontaktschließereingang, unterstützt TTL, RS-232/422/485 oder passive Schaltertasten
Jeder aktive oder passive Alarm, Kontaktschließereingang, unterstützt TTL, RS-232/422/485 oder Relaiskontakteingang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Optisch
Senderwellenlänge
Senderkopplungsleistung
Empfängerempfindlichkeit
Optische Steckverbinder
Link-Budget
Fasertyp
Übertragungsdistanz
Kontakt: Tomleequan E-Mail:
1310 nm oder 1550 nm
Es stehen mehrere Optionen von 4 dB bis -4 dB zur Verfügung
<-26dB
ST, FC und SC sind optional
Von 22 dB bis 30 dB bei 1310 nm oder 1550 nm
Singlemode-Faser, Einzelfaser
Einzelmodus 100 km
Hinweis: Es sind zahlreiche Kombinationen von Lasertypen, -stufen und -arten und -empfindlich keiten möglich.
Kontaktieren Sie N-NET für weitere Informationen
*Es ist auch möglich, das Gerät als 8 Audio, 0 Daten oder 0 Audio 8 Daten zu konfigurieren.
Physikalische Eigenschaften
Eingangsspannung
Betriebstemperatur
Relative Luftfeuchtigkeit
Induktion
Gezeitenfieber
Dimension
AC220/DC+5V
-25°C ~ +75°C
0 – 95 % (nicht kondensierend)
EN50130-5, 1995
BS2011
110 mm (B) × 174 mm (T) × 47 mm (H), Firmware für die Installation nicht enthalten
Stromverbrauch des Gehäuses: 0,75 Ampere für 4-Kanal-Video und 1-Kanal-Daten
