Manufaktur-Großhandels-CATV-Optikknoten für den

Außenbereich mit hervorragender AGC-Leistung für

HFC-Netzwerke

Haben Sie Probleme mit der Signalstabilität in rauen Außenumgebungen? Der Outdoor CATV Optical Node bietet dank seiner fortschrittlichen GaAs-Verstärkertechnologie und dem optimierten Schaltungsdesign außergewöhnliche Leistung. Entwickelt für

HFC-Netzwerke, gewährleistet er eine reibungslose photoelektrische Signalübertragung und stabile Ausgangspegel selbst bei optischen Eingangsleistungen von -9 bis +2 dBm.

Dieser Knoten ist ideal für CATV-Systeme und verfügt über Mikroprozessorsteuerung,

LCD-Parameteranzeige und eine Datenkommunikationsschnittstelle für nahtloses Netzwerkmanagement.

• Hochempfindliche PIN-Fotokonverterröhre | • GaAs-Verstärker für hohe Verstärkung und geringe Verzerrung | • Hervorragende AGC-Leistung | • Mikroprozessorsteuerung mit LCD-Anzeige | • Datenkommunikationsschnittstelle für Netzwerkverwaltung

Dieser optische 1-GHz-Außenknoten mit zwei Ausgängen verfügt über eine hervorragende AGC-Leistung. Der optische Eingangsleistungsbereich beträgt 9~+2 dBm.

Optischer CATV-Knoten für den Außenbereich

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

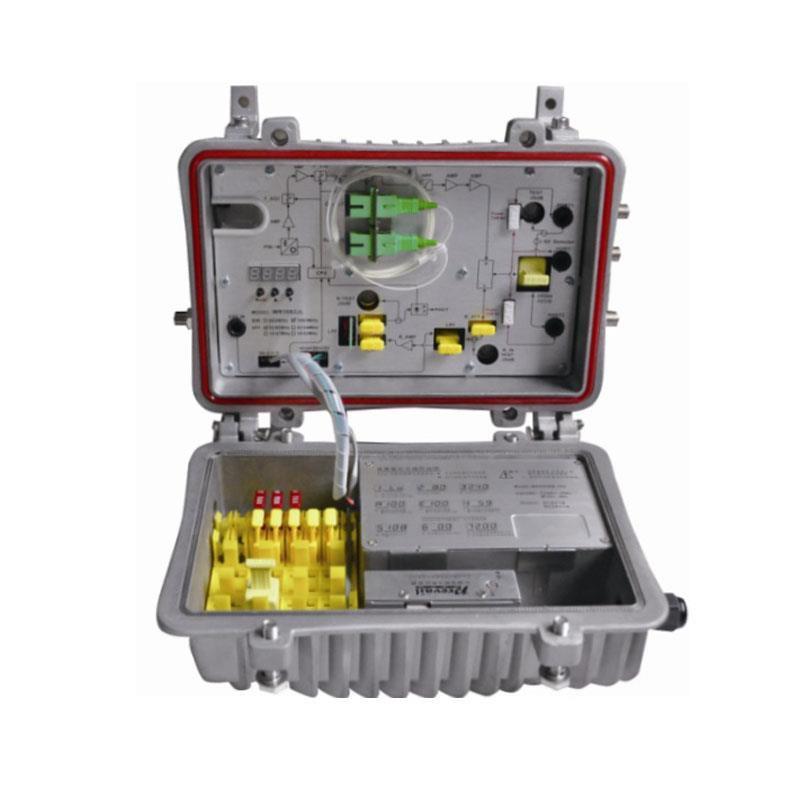

Der SR1012ST ist unser neuester hochwertiger CATV-Glasfaserknoten mit zwei Ausgängen für den Außenbereich. Der Vorverstärker verwendet ein Full-GaAs-MMIC, der Nachverstärker ein GaAs-Modul. Dank optimiertem Schaltungsdesign und unserer 10-jährigen Erfahrung im professionellen Design erzielt das Gerät hervorragende Leistungswerte. Dank Mikroprozessorsteuerung und digitaler Parameteranzeige ist die Fehlersuche besonders einfach.

Leistungsmerkmale

Hochempfindliche PIN-Fotoelektronische Konvertierungsröhre.

Optimiertes Schaltungsdesign mit SMT-Prozessproduktion und optimiertem Signalpfad sorgen für eine reibungslosere Übertragung des fotoelektrischen Signals.

Spezialisierter HF-Dämpfungschip mit guter HF-Dämpfung und linearemGleichgewicht, hohe Genauigkeit.

GaAs-Verstärkergerät, Leistungsverdopplerausgang, mit hoher Verstärkung und geringer Verzerrung.

Funktionierende Single-Chip-Mikrocomputer (SCM)-Steuergeräte, LCD-Anzeige der Parameter, bequeme und intuitive Bedienung und stabile Leistung.

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Tomleequan

Hervorragende AGC-Leistung: Wenn der optische Eingangsleistungsbereich zwischen 9 und 2 dBm liegt, bleibt der Ausgangspegel unverändert, CTB und CSO bleiben grundsätzlich unverändert.

Reservierte Datenkommunikationsschnittstelle, kann mit dem Ethernet-Transponder verbunden werden, Zugriff auf das Netzwerkverwaltungssystem.

Bei der Rückemission kann der Burst-Modus ausgewählt werden, um die Rauschkonvergenz deutlich zu verringern und die Anzahl der Vorderteilempfänger zu reduzieren.

Technikparameter

Artikel Einheit

Vorwärts optischer Empfangsteil

Optische Parameter

Empfangen optischer Leistung

Optische Rückflussdämpfung

Optische Empfangswellenlänge

Optischer Anschlusstyp

Optischer CATV-Knoten für den Außenbereich

~ 1600

FC/APC, SC/APC oder vom Benutzer angegeben

Fasertyp Einzelmodus

Link-Leistung

C/N dB ≥ 51 (-2dBm Eingang)

C/CTB dB ≥ 65 Ausgangspegel 108 dBμV

C/CSO dB ≥ 60

HF-Parameter

EQ 6dB

Frequenzbereich MHz 45 ~862 45 ~1000

Flachheit im Band dB ±0,75 ±0,75

Nennausgangspegel dBμV ≥ 108 ≥ 108

Maximaler Ausgangspegel dBμV ≥ 114 ≥ 112

Ausgangsrückflussdämpfu ng dB (45 ~ 550 MHz) ≥ 16/(550 ~ 1000 MHz) ≥ 14

Ausgangsimpedanz Ω 75 75

Elektronischer Steuerungs-EQ-Bereich dB 0~15 0~15

Elektronische Steuerung

ATT-Reihe dB 0~20 0~20

Optisches Rückemissionsteil

Optische Parameter

Optische nm 1310±10, 1550±10 oder vom Benutzer

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail:

Übertragungswellenlänge angegeben

Optische Ausgangsleistung mW

Optischer Anschlusstyp

HF-Parameter

Frequenzbereich MHz

0,5, 1, 2

FC/APC, SC/APC oder vom Benutzer angegeben

5 ~ 65 (oder vom Benutzer angegeben)

Flachheit im Band dB ±1

Eingangspegel dBμV 72 ~ 85

Ausgangsimpedanz Ω 75

NPR-Dynamikbereich dB

Allgemeine Leistung

Versorgungsspannung V

≥15 (NPR≥30 dB)

DFB-Laser verwenden ≥10 (NPR≥30 dB)

Verwenden Sie den FP-Laser

A: Wechselstrom (150–265) V; B: Wechselstrom (35–90) V

Betriebstemperatur ℃ -40 bis 60 °C

Lagertemperatur ℃ -40 bis 65 °C

Relative Luftfeuchtigkeit %

Max. 95 % keine Kondensation

Verbrauch VA ≤ 22

Dimension mm 260 (L) * 200 (B) * 130 (H)

Häufige Fehleranalyse und Fehlerbehebung

Fehlerphänomen Fehlerursache Lösung

Nach dem Anschließen des

Netzwerk, das Bild des optischer Kontaktpunkt hat

deutliche netzartige Ku rve oder

große Partikel-Highligh

1. Die optische Eingangsleistung des optischen Empfängers zu hoch ist, stellen Sie

Ausgangspegel des optischen Empfängers

Modul zu hoch und RF-Signalindex

1. Überprüfen Sie die optische Eingangsleistung und stellen Sie

entsprechende Anpassungen, um es in der angegebenen Bereich; oder passen Sie die Dämpfung von optischenEmpfänger zur Reduzierung des Ausgangspegels und

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

ts aber der Bildhintergrun d ist sauber. verschlechtern.

2. Das HF-Signal (Eingang des optischen

Der Senderindex ist schlecht.

Index verbessern.

2. Überprüfen Sie die optische Sender-HF-Signalindex und machen entsprechende Anpassungen.

1. Überprüfen Sie die empfangene optische Leistung des optischen Kontaktpunkt und stellen Sie entsprechende

1. Die optische Eingangsleistung des optischer Empfänger ist nicht hoch genug,

führt zu einer Verringerung des C/N.

Anpassungen, um es in den angegebenen Bereich zu bringen.

2. Wiederherstellen der empfangenen optischen Leistung des optischen Kontaktpunkt durch Reinigen der optischen

Nach dem Anschließen des

Netzwerk, das Bild des optischer Kontaktpunkt hat deutliche Geräusche.

2. Der aktive Glasfaserstecker oder Adapter des optischen Empfängers hat verschmutzt worden.

3. Der HF-Signalpegeleingang

optischen Sender zu niedrig ist, Modulationsgrad des Lasers ist nicht genug.

4. Der C/N-Index der Systemverbindung

Das Signal ist zu schwach.

Glasfaserstecker- oder Adaptermethoden usw.

Spezifische Betriebsmethoden finden Sie unter „Reinigen und Wartungsmethode der Glasfaser aktiver Konnektor“.

3. Überprüfen Sie den HF-Signalpegel am optischen Eingang

Sender und passen Sie den gewünschten Eingang an

Bereich. (Wenn die Anzahl der Eingangskanäle kleiner ist als 15, sollte höher als der Nennwert sein.)

4. Verwenden Sie einen Spektrumanalysator, um die Systemverbindung C/N und stellenSie die

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

entsprechenden

Anpassungen. Stellen Sie sicher, dass das System Link-Signal

C/N﹥51dB.

Nach dem Anschließen des

Netzwerk, die Bilder von mehrere optische Kontakte

Punkte erscheinen zufällig

deutliche Geräusche oder helle Spuren.

Der optische Kontaktpunkt ist of fen

Schaltungssignalstörungen oder s tarke Störsignaleinbruch.

1. Prüfen Sie, ob ein starkes Störsignal vorhanden ist

Quelle; ändern Sie den optischen Kontaktpunkt

Standort, wenn möglich, um den Einfluss von starke Störsignalquelle.

2. Überprüfen Sie die Kabelleitungen des optischen Kontakts

Punkt, wenn es Abschirmnetz oder Situation, die

Die Abschirmwirkung des HF-Steckers ist nicht gut.

3. Schließen Sie das Gerätegehäuse fest, um

die Abschirmwirkung sicherstellen; wenn möglich hinzufügen

Abschirmabdeckung zum optischen Kontaktpunkt und zuverlässige Erdung.

Nach dem Anschließen des

Netzwerk, die Bilder

Wechselstromwelligkeitsstörunge n im Netzteil

wegen der schlechten Erdung der Erdungssituation des Gerätes prüfen,

Stellen Sie sicher, dass alle Geräte in der Linie

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

von mehrere optische Kontakte

Punkte erscheinen ein oder zwei horizontale helle Spuren.

Nach dem Anschließen des Netzwerk, die empfangenen

optische Leistung des optischen

Kontaktpunkt ist instabil und hat große kontinuierliche

ändern. Der Ausgang RF

Signal ist auch instabil. Aber die erkannte optische Ausgabe

Leistung des optischen

Sender ist normal.

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Geräte oder Stromversorgung.

zuverlässig geerdet und die

Der Erdungswiderstand beträgt ﹤4Ω.

Der Glasfaser-Aktivstecker

Typen stimmen nicht überein, vielleicht ist der APC

Typ mit PC-Typ verbinden, machen Sie die optisches Signalkannnicht normal Übertragung.

Der Glasfaser-Aktivstecker bzw.

Adapter kann stark verschmutzt sein oder der Adapter wurde beschädigt.

1. Überprüfen Sie den Typ der aktiven Glasfaser

Anschluss und übernehmen den optischen Typ APC

Glasfaser-Aktivstecker, um die normale Übertragung optischer Signale.

2. Reinigen Sie die verschmutzte Glasfaser aktiv

Stecker oder Adapter. Spezifische Operation

Methoden siehe „Reinigungs- und Wartungsmethoden des Glasfaser-Aktivsteckers“.

3. Ersetzen Sie den beschädigten Adapter.

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Über uns

FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
