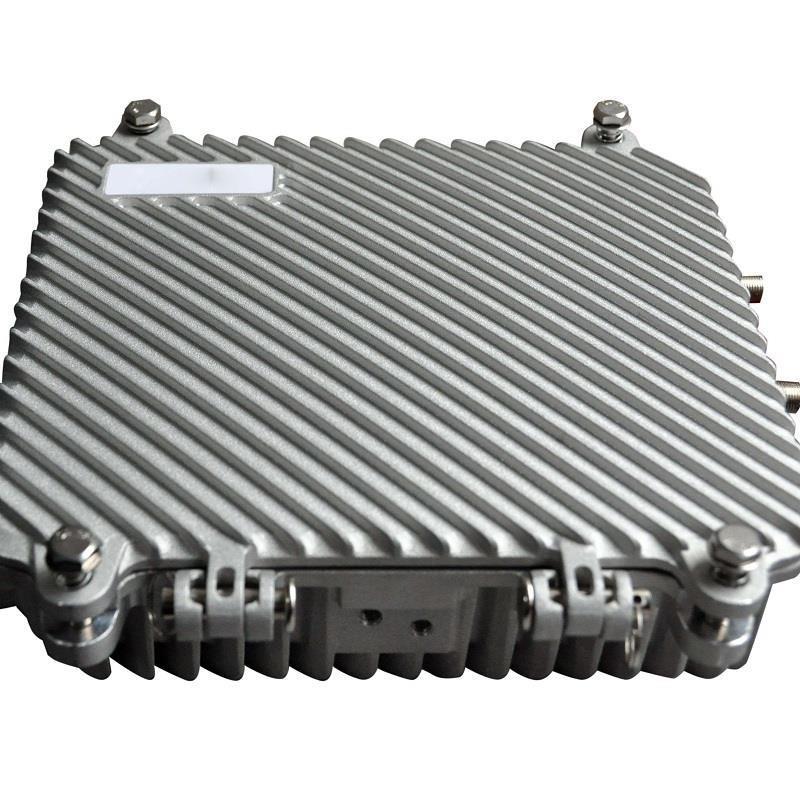

Manufaktur-Großhandels-Außenverstärker
mit 2 Ausgängen f ür Kabelfernsehen, Digitalfernsehen
und Datenübertragung
Benötigen Sie eine zuverlässige bidirektionale Signalübertragung für Kabelfernsehen, Digitalfernsehen und Datennetze? Der Outdoor 2 Output Trunk Amplifier bietet außergewöhnliche Leistung mit einer Bandbreite von 1003 MHz, einer GaAs-MMIC-Vorstufe und High-Index-Leistungsmodulen für überragende Ausgangspegel, geringe Verzerrung und hohes Signal-Rausch-Verhältnis. Er ist ideal für Außeninstallationen und verfügt über steckbare Duplexfilter, Equalizer und Dämpfungsglieder für einfaches Debugging. Mit einem Frequenzbereich von 45–1003 MHz und einem Nennausgangspegel von bis zu 108 dBμV gewährleistet dieser Verstärker eine stabile und effiziente Signalübertragung in anspruchsvollen Umgebungen.
• 1003 MHz Bandbreitendesign | • GaAs MMIC-Vorstufe für hohes SNR | •
Plug-in-Duplexfilter für einfaches Debuggen | • Nennausgangspegel bis zu 108 dBμV | •
Ideal für Kabelfernsehen, digitales Fernsehen und Datennetzwerke
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Es wird hauptsächlich für die bidirektionale Hauptleitungsübertragung von CATV-Fernsehbildsignalen, digitalen Fernsehsignalen, Telefonsprachsignalen und Datensignalen (oder komprimierten Datensignalen) verwendet. Der SA1100 Außenverstärker mit zwei Ausgängen wird hauptsächlich für die bidirektionale Übertragung von CATV-Fernsehbildsignalen, digitalen Fernsehsignalen, Telefonsprachsignalen und Datensignalen (oder komprimierten Daten) verwendet. Fortschrittliche und ausgereifte Schaltungen, wissenschaftlich fundierte Prozessstrukturen und hochwertige Materialien gewährleisten eine hervorragende Leistung.
Merkmale
■1003 MHz Bandbreitendesign.
■Vorwärtspfad: Die Vorstufe verwendet GaAs MMIC, die Ausgangsstufe verwendet das neueste importierte Hochleistungs-Doppelmodul, um einen hohen Ausgangspegel, geringe Verzerrung und ein hohes SNR zu erreichen.
■ Dieser Außenverstärker mit 2 Ausgängen lässt sich dank des steckbaren Duplexfilters, Equalizers, Dämpfungsglieds, Ausgangsabgriffs und der wissenschaftlichen und sinnvollen Online-Erkennungsanschlüsse einfacher debuggen.
Spezifikationen des Außen-Hauptleitungsverstärkers mit 2 Ausgängen
Artikel Einheit
Technische Parameter
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Frequenzbereich MHz
Nennverstärkung (@FZ110)
dB
Vorwärtspfad
45 (87) ~ 862/ 1003 (optional)
30 (die Vorstufe verwendet MMIC mit geringer Verstärkung)
38 (die Vorstufe verwendet MMIC mit hoher Verstärkung)
Nenneingangspegel dBμV 72 70
Nennausgangspegel dBμV 102 108 (EQ6dB)
Flachheit im Band dB ±0,75 ±0,75
Rauschzahl dB ≤10 ≤10
Rückflussdämpfung dB ≥16
Gruppenverzögerung ns ≤10 (112,25 MHz/116,68 MHz)
Signal-AC-Verhältnis % < 2
Stabilität gewinnen dB -1,0 ~ +1,0
Rückweg
Frequenzbereich MHz 5 ~ 65
Nennverstärkung (@FZ110)
dB 24 (Verschiedene Module, unterschiedliche Verstärkung. Kann vom Benutzer angegeben werden.)
Maximaler Ausgangspegel dBμV 110
Flachheit im Band dB ≤±0,75
Rauschzahl dB ≤8
Rückflussdämpfung dB ≥16
Signal-AC-Verhältnis % < 2
Allgemeine Leistung
Wellenwiderstand Ω 75
Versorgungsspannung V A: Wechselstrom (150–250) V; B: Wechselstrom (35–90) V
Stoßspannungsfestigkeit kV > 5 (10/700μs)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stromverbrauch W ≤20
Dimension mm
220 (L) * 205 (B) * 65 (H)
Hinweis: Die in diesem Handbuch angegebenen Parameter beziehen sich auf importierte NEC-Module. Bei Verwendung anderer Module weichen die Werte geringfügig ab. Vorsicht bei der Verwendung!
