Manufaktur-Großhandels-ADSS-Glasfaserkabel für
Hochgeschwindigkeitsdatenübertragung mit zentralem
Festigkeitsträger aus FRP
Benötigen Sie eine zuverlässige Lösung für die Hochgeschwindigkeitsdatenübertragung in rauen Umgebungen? Das ADSS-Glasfaserkabel verfügt über eine Bü ndeladerkonstruktion mit zentralem Verstärkungselement aus FRP für Langlebigkeit und Leistung. Es wurde für Telekommunikations- und Energieversorger entwickelt, unterstü tzt Spannweiten von bis zu 100 m, hält Windgeschwindigkeiten von 60–140 km/h stand und ist bei Temperaturen von -20 °C bis +60 °C einsetzbar. Mit 24 Fasern und einer 1+6-Kabelstruktur eignet es sich ideal für Langstreckennetze mit hoher Kapazität. Zertifiziert nach IEC 60794-1-2 garantiert es minimale Faserbelastung und Mantelintegrität unter extremen Bedingungen.
• Bündeladerkonstruktion | • Zentrales Verstärkungselement aus FRP | • 24 Fasern, 1+6-Struktur | • Betrieb bei -20 °C bis +60 °C | • Zertifiziert nach IEC 60794-1-2
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

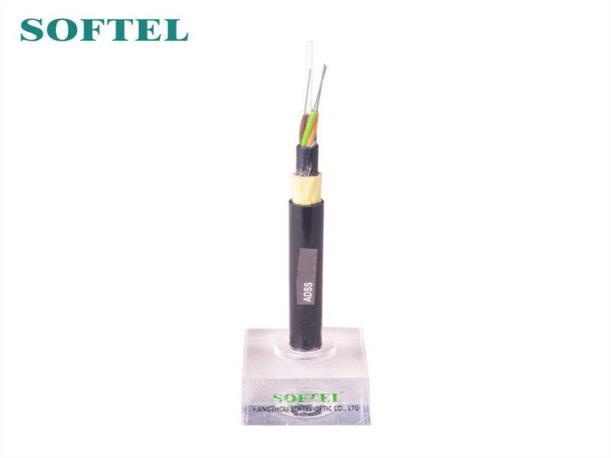

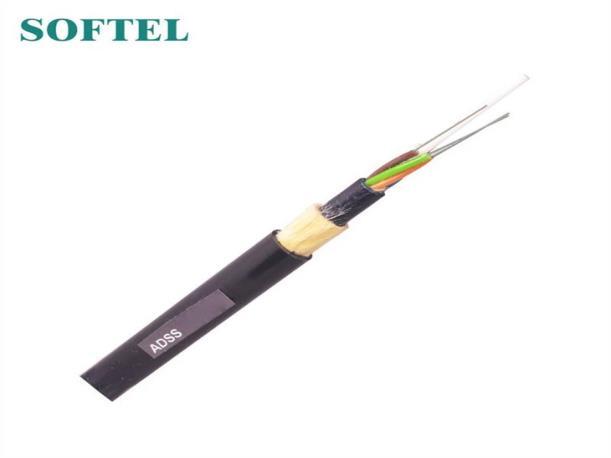

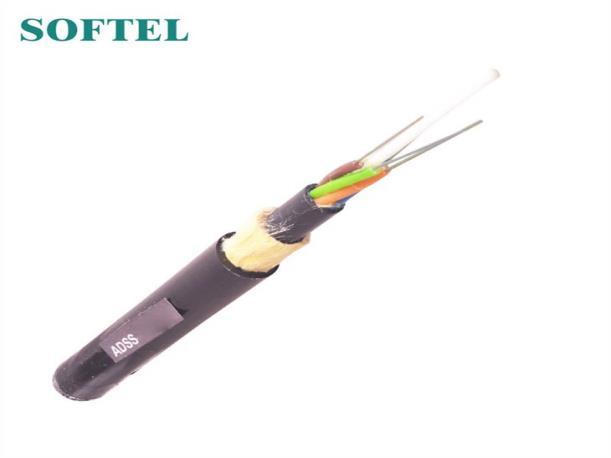

Das Adss-Glasfaserkabel ist ein bündelförmiges Glasfaserkabel mit zentralem Verstärkungselement aus FRP.
Adss-Glasfaserkabel
Produktübersicht zum Adss-Glasfaserkabel

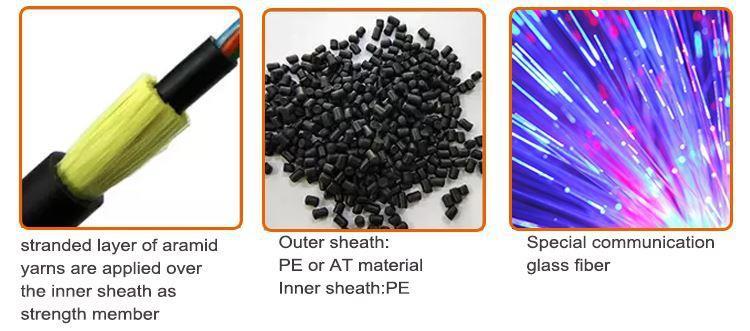

Lose Rohrkonstruktion, Rohre mit Gelee gefüllt, Elemente (Rohre und Füllstoffe falls erforderlich) um nichtmetallisches zentrales Festigkeitselement gelegt, Polyestergarne zum Binden des Kabelkerns
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
verwendet, Wasser blockierendes Band um den Kabelkern gewickelt, mit Aramidgarnen verstärkt, 1 Reißleine und PE-Außenmantel.
Farbcode für Fasern und Rohre des optischen Adss-Kabels
Farbe Rot Schwarz Gelb Violett Rosa Aqua
Eigenschaften des optischen Adss-Kabels
3.1 Mindestbiegeradius für die Installation
Statisch: 10 x Kabeldurchmesser
Dynamisch: 20 x Kabeldurchmesser
3.2 Anwendungstemperaturbereich
Betrieb: -20℃~ +60℃
Installation: -10℃~ +60℃
Lagerung/Transport: -20℃~ +60℃
3.3 Wichtigster mechanischer und umweltbezogener Leistungstest
Tomleequan
Artikel Testmethode Annahmebedingung
- Belastung: Maximal zulässige Spannung
Zugfestigkeit
IEC 60794-1-2-E1
Quetschtest
IEC 60794-1-2-E3
- Kabellänge: ca. 50m
Ladezeit: 1min - Faserbelastung £ 0,33% - Kein Faserbruch und keine Mantelbeschädigung.
- Belastung: Kurzzeitige Belastung
Ladezeit: 1min - Verluständerung £ 0,1 dB bei 1550 - Kein Faserbruch und keine Mantelbeschädigung.
Eigenschaften des optischen Adss-Kabels
G652D-Glasfaserinformationen
Modenfelddurchmesser (1310 nm): 9,2 mm ± 0,4 mm
Modenfelddurchmesser (1550 nm): 10,4 mm ± 0,8 mm
Grenzwellenlänge der verkabelten Glasfaser (lcc): £1260 nm
Dämpfung bei 1310 nm: £0,36 dB/km
Dämpfung bei 1550 nm: £0,22 dB/km
Biegeverlust bei 1550 nm (100 Windungen, 30 mm Radius): £0,05 dB
Dispersion im Bereich von 1288 bis 1339 nm: £3,5ps/ (nm•km)
Dispersion bei 1550 nm: £18ps/ (nm•km)
Dispersionssteigung bei Nulldispersionswellenlänge: £0,092ps/ (nm2•km)
Wichtigster mechanischer und umweltbezogener Leistungstest
Artikel Testmethode Annahmebedingung
Zugfestigkeit
IEC 794-1-2-E1
- Belastung: Kurzzeitige Spannung
- Kabellänge: ca. 50m
- Faserdehnung £ 0,15%
- Verluständerung £ 0,1 dB @1550 - Kein Faserbruch und keine Mantelbeschädigung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Quetschprüfung
IEC 60794-1-2-E3
Schlagprüfung
IEC 60794-1-2-E4
Temperaturwechseltest YD/T901-2001-4.4.4.1
- Belastung: Kurzzeitige Belastung
- Belastungszeit: 1min
- Aufprallpunkte: 3
- Anzahl pro Punkt: 1
- Aufprallenergie: 5J
- Temperaturschritt:
- Zeit pro Schritt: 12 Stunden
- Anzahl der Zyklen: 2

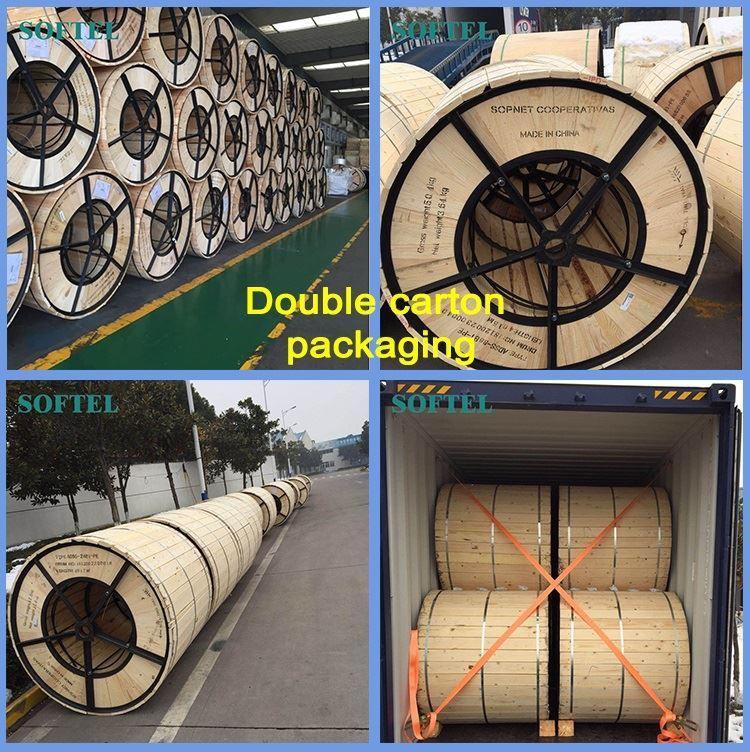

Paket mit optischem Adss-Kabel
Produktionsprozess des optischen Adss-Kabels
Über uns
- Verluständerung £ 0,05 dB bei 1550 - Kein Faserbruch und keine Mantelbeschädigung.
- Verluständerung £ 0,1 dB bei 1550 - Kein Faserbruch und keine Mantelbeschädigung.
- Verluständerung £ 0,05 dB/km@1550 - Kein Faserbruch und keine Mantelbeschädigung.
