Manufaktur-Großhandel ST1550IL 1550 nm direkt
modulierter optischer Sender für Langstrecken-CATV- und
FTTx-Systeme
Haben Sie Probleme mit Signalverzerrungen bei optischen Fernübertragungen? Der direkt modulierte optische Sender ST1550IL (1550 nm) nutzt fortschrittliche EMD-Technologie (Electric Dispersion Compensation), um Chirp-Verzerrungen zu eliminieren und so eine kristallklare Signalqualität über Entfernungen von bis zu 50 km zu gewährleisten. Dieser für CATV-Systeme, FTTx-Netzwerke und DWDM-Anwendungen entwickelte Sender verfügt über einen Low-Chirp-DFB-Laser, AGC-Steuerung und eine duale Standby-Stromversorgung für unübertroffene Zuverlässigkeit. Mit
SNMP/WEB-Fernverwaltung und 1-km-Schrittkompensation ist er die ideale Lösung für großflächige Abdeckung und Punkt-zu-Punkt-Übertragungen über große Entfernungen.
• 50 km maximale Übertragungsdistanz | • EMD-Kompensationstechnologie | •
Low-Chirp-DFB-Laser | • AGC-Steuerung und duale Stromversorgung | •
SNMP/WEB-Fernverwaltung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der direkt modulierte optische Sender ST1550IL 1550 nm für die Fernübertragung verwendet eine fortschrittliche Technologie zur Kompensation elektrischer Dispersion basierend auf dem Standardmodell.

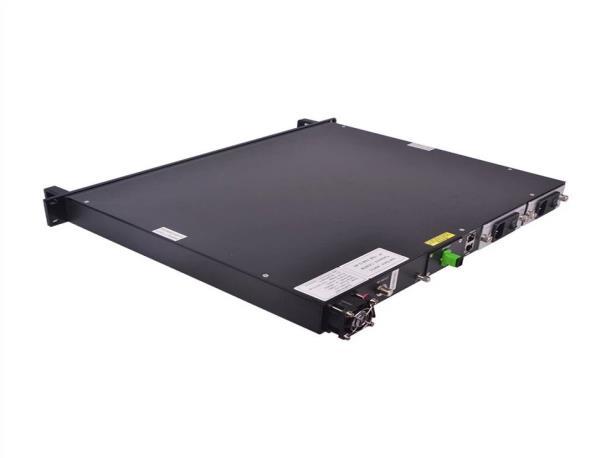

1550 nm direkt modulierter optischer Sender
Produktübersicht des direkt modulierten optischen Senders 1550 nm
Der direkt modulierte optische Sender ST1550IL (1550 nm) für Fernübertragungen nutzt eine fortschrittliche Technologie zur Kompensation elektrischer Dispersion basierend auf dem Standardmodell. Das Standardmodellerzeugt eine starke Chirp-Verzerrung (der Ruhestromdes Lasers wird durch das Signal moduliert, wodurch die optische Frequenz verschoben und verzerrt wird). Die Verzerrung verstärkt sich mit zunehmender Übertragungsdistanz, Übertragungsbandbreite und Kanalanzahl. Dieses Gerät nutzt die fortschrittliche Technologie der EMD-Kompensation. Je nach tatsächlicher Übertragungsdistanz kann eine präzise Kompensation in 1-km-Schritten erfolgen. Die maximale Kompensationsdistanz beträgt bis zu 50 km. Es wird hauptsächlich für die Abdeckung großer Flächen und die Punkt-zu-Punkt-Übertragung über große Entfernungen in sekundären Glasfasernetzen eingesetzt. Es bietet eine hochwertige und dennoch kostengünstige Lösung für Triple-Play- und FTTx-Übertragungssysteme.
Kontakt: Tomleequan E-Mail:
Technische Parameter des direkt modulierten optischen Senders 1550 nm
1. Die Übertragungsdistanz ist einstellbar, die maximale Distanz kann 50 km erreichen.
2. Als Signalquelle wird ein originaler DFB-Laser mit geringem Chirp und hoher Linearität verwendet.
3. Die perfekte Vorverzerrungsschaltung gewährleistet eine perfekte Leistung von CTB und CSO bei einem hohen Standard-CNR-Wert.
4. Die automatische Verstärkungsregelung (AGC) ermöglicht eine stabile Ausgabe bei unterschiedlichen HF-Eingangspegeln.
5. Verschiedene Netzwerke können durch OMI-Anpassung optimiert werden.
6. Vollautomatische Gehäusetemperaturregelung, intelligente Lüfter, die Lüfter beginnen zu arbeiten, wenn die Gehäusetemperatur 30 °C erreicht.
7. Integriertes Dual-Standby-Netzteil, Hot-Plug-In/Out und automatisches Umschalten werden unterstützt.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

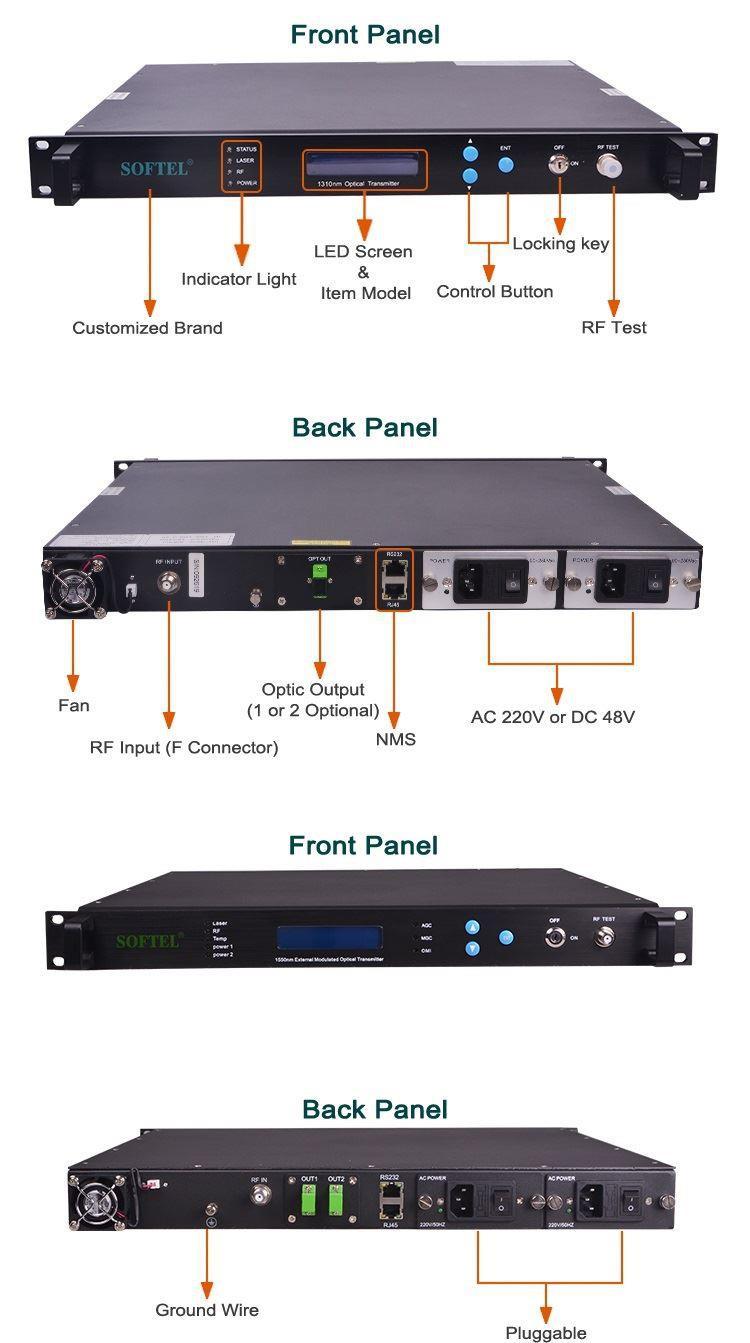

8. Die Betriebsparameter der gesamten Maschine werden durch einen Mikroprozessor gesteuert und die LCD-Statusanzeige auf der Vorderseite verfügt über viele Funktionen wie Laserstatusüberwachung, Parameteranzeige, Fehleralarm, Netzwerkverwaltung usw.; sobald die Betriebsparameter des Lasers vondem durchdie Software festgelegten zulässigen Bereich abweichen, löst das System umgehend einen Alarm aus.

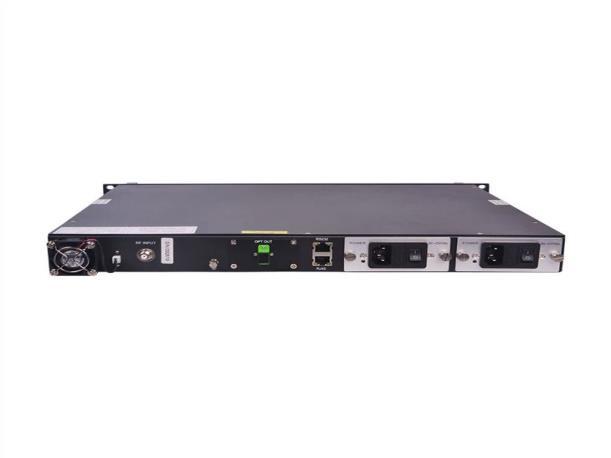

9. Standard-RJ45-Schnittstelle vorhanden, die die Remote-Netzwerkverwaltung von SNMP und WEB unterstützt.
Wichtigster technischer Index des direkt modulierten optischen Senders 1550 nm
Kategorie
Optischer Index
Wellenlängenber eich nm 1528,7 7 1563, 86 Kompatibel mit ITU-Wellenlänge
Anzahl der Ausgangsports NEIN 1 2
Ausgangsleistun g pro Port dBm 3 10 =1dBm-Intervall Laserlinienbreite MHz 0,65 1.0 SMSR dB 45 50 XP dB 20 RIN dB/H z -160 RIN ( 20–1002 MHz )
Optische Rückflussdämpfu ng dB 50
Glasfaseranschlu ss SC/APC FC/APC , LC/APC
Betriebsbandbreit e MHz 47 1002
Eingangspegel dBμV 75 80 85 AGC Ebenheit dB -0,75 +0,75 47 bis 1002 MHz
HF-Index
Linkverzeich nis
Rückflussdämpfu ng dB 16 47 bis 1002 MHz
Eingangsimpeda nz Ω 75
HF-Anschluss F Metrisch/Imperial Vom Benutzer angegeben
48,0 25 km, Rx 0 dBm 59 Kanäle analog + 40
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Allgemeiner Index
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
CSO1 dB 60,0 Kanäle digital
CTB2 dB 63,0
CSO2 dB 55,0
CNR2 dB 46,0 50 km, Rx 0 dBm, 59 Kanäle analog + 40 Kanäle digital
Netzwerkverwalt ungsschnittstelle SNMP, WEB unterstützt
Stromversorgung V 90 265 Klimaanlage -72 -36 Gleichstrom
Energieaufnahm e W 30 Doppelte Stromversorgung, 1+1 Standby
Betriebstemperat ur ℃ -5 +65 Automatische Gehäusetemperaturreg elung
Lagertemperatur ℃ -40 +85 Relative
Hauptanwendungen des direkt modulierten optischen Senders mit 1550 nm
1.CATV-System
2. Sekundäre Glasfasernetze, Punkt-zu-Punkt über große Entfernungen ( ≤ 50 km )
3. FTTH , FTTx PON , RFOG , Triple-Play
4. DWDM-System
5. Netzwerkaufrüstung und Kapazitätserweiterung auf Basis vorhandener Glasfaserressourcen.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Beachten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
1. Lesen Sie dieses Handbuch vor der Installation oder Inbetriebnahme des Geräts sorgfältig durch.
2. Sender der Serie ST1550I sollten nur von qualifiziertem Personal gewartet werden.
3. Bevor Sie mit der Installation und/oder dem Betrieb des Senders fortfahren, stellen Sie sicher, dass der Sender gut geerdet ist.
4. Sender der Serie ST1550I sind Laserprodukte der Klasse III. Die Verwendung von Bedienelementen, Einstellungen und Verfahren, die hier nicht beschrieben sind, kann zu gefährlicher Laserstrahlung führen.

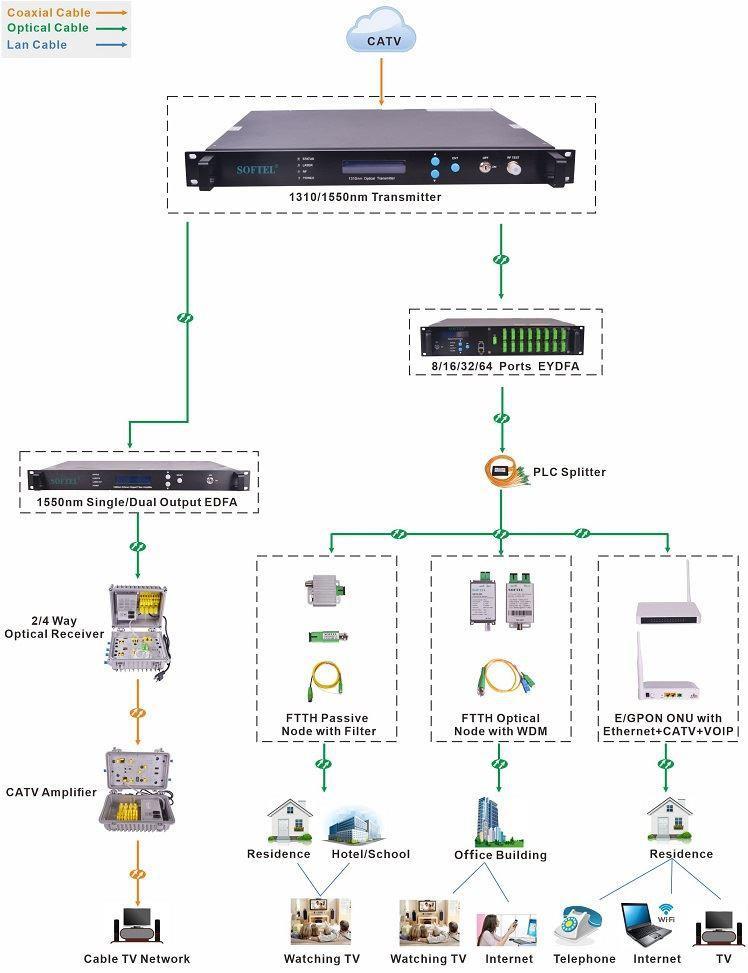

Anwendung eines direkt modulierten optischen Senders bei 1550 nm
