Manufaktur-Großhandel, 6-adrige Glasfaser-Spleißmuffe mit 4

Auslassöffnungen für Luft- und Untergrundanwendungen

Benötigen Sie eine zuverlässige Lösung für den Schutz von Glasfaserspleißen in rauen

Umgebungen? Die Joint Closure Box ist auf Langlebigkeit und Vielseitigkeit ausgelegt und verfügt über vier Ausgänge und ist mit Glasfaserkabeln von Φ8 mm bis Φ16 mm kompatibel. Sie eignet sich ideal für Freileitungen, Erdverlegungen, Rohrleitungen und Handlochinstallationen und funktioniert problemlos bei Temperaturen von -40 °C bis 65 °

C. Dank ihres robusten Designs und einer Kapazität von 4–48 Adern gewährleistet diese Closure Box ein sicheres und effizientes Glasfasermanagement.

• 4 Auslassanschlüsse für flexible Kabelführung | • Kompatibel mit Glasfaserkabeln von Φ8 mm bis Φ16 mm | • Geeignet für oberirdische, unterirdische und Rohrleitungsinstallationen | • Temperaturbereich: -40 °C bis 65 °C | • Unterstützt 4–48 Glasfaserkerne

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com

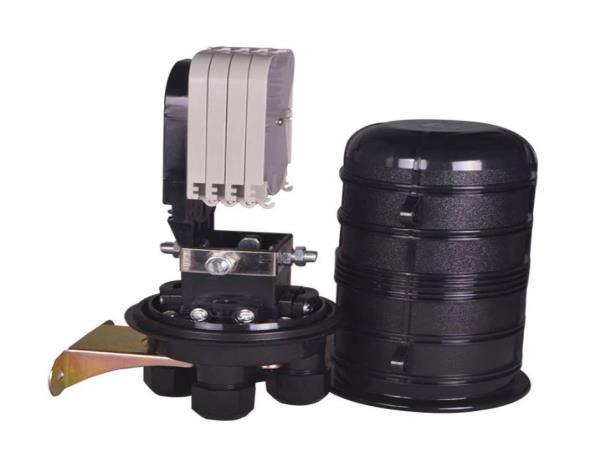

Diese 6-adrige Glasfaser-Spleißmuffenkuppel hat 4 Auslassöffnungen. Der Durchmesser beträgt Φ8 mm bis Φ16 mm.

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Gelenkverschlussbox

Kontakt: Tomleequan E-Mail:

Die Verbindungsmuffe eignet sich für Glasfaser-Spleißmuffen (FOSC) und dient als Leitfaden für die ordnungsgemäße Installation. Anwendungsbereiche: Luft-, Erd-, Rohrleitungs- und Handlöcher. Die Umgebungstemperatur liegt zwischen -40 °C und 65 °C.

Technische Daten

Außenmaß (Höhe x Durchmesser)

288 mm × 178 mm

Gewicht (ohne Außenverpackung) 1800 g 1910 g

Anzahl der Einlass-/Auslassöffnungen 4 Stück

Durchmesser des Glasfaserkabels Φ8mm~Φ16 mm

Kapazität des FOSC Bunchy: 4-48 (Kerne)

Hauptkomponenten der Joint Closure Box

NEIN. Bezeichnung der Komponenten Menge Verwendung Bemerkungen

1 FOSC-Abdeckung 1 Stück

Schutz von Glasfaserkabelverbindungen im gesamten

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Höhe 208 mm

2 Glasfaser-Spleißkassette (FOST)

3

Max. 4 Tabletts (Bündel)

Fixieren von wärmeschrumpfbaren Schutzschläuchen und Halten von Fasern

Faserhalteschale 1 Stck. Haltefasern mit Schutzmantel

4 Base 1 Satz Befestigung der inneren und äußeren Struktur

5 Kunststoffreifen 1 Satz

6 Dichtungspassung 1 Stück

7 Druckprüfventil 1 Satz

8 Erdungsableitungsgerät 1 Satz

Wichtiges Zubehör und Spezialwerkzeuge

Befestigung zwischen FOSC-Abdeckung und Basis

Abdichtung zwischen FOSC-Deckel und Sockel

Nach dem Einblasen der Luft wird es zur Druckprüfung und Dichtheitsprüfung verwendet

Ableitung von Metallteilen von Glasfaserkabeln im FOSC zur Erdung

Bezeichnung des Zubehörs Menge Verwendung Bemerkungen

1 Wärmeschrumpfe nder Schutzschlauch

2 Nylonkrawatte

3 Erdungskabel 1 Stück

Schutz von Glasfaserverbindungen

Konfiguration nach Kapazität

Geeignet 4, 6, 8,

Fixierfaser mit Schutzmantel

Durchstecken zwischen Erdungsgeräten

Konfiguration nach Kapazität

Durchführung nach tatsächlichem Bedarf

Konfiguration Bedarf

Konfiguration Bedarf

4 Schleifleinen 1 Stück Kratzende Glasfaserkabel

5 Etikettenpapier 1 Stück Beschriftungsfasern

6 Spezialschlüssel 2 Stück

7 Messpapier 1 Stück

Montage und Festziehen der Mutter des verstärkten Kerns und der Mutter (Kunststoff) des Einlass-/Auslassrohrs

Zum Messen des Umfangs, dessen Durchmesser mit Dichtungsband vergrößert wird

8 Dichtungsband 1 Ring

9 Isolierband 1 Ring

Vergrößerung des Durchmessers des Glasfaserkabels, das mit einem Dichtungsring passt.

Vergrößerung des Durchmessers des Glasfaserkabels zur einfachen Befestigung

10 Metallreifen 1 Satz Zur Wandmontage und Mastmontage

11 Pufferrohr von den Kunden entschied en

12 Trockenmittel 1 Beutel

An Fasern befestigt und mit FOST, Verwaltungspuffer, fixiert.

Vor dem Versiegeln in FOSC geben, um die Luft zu trocknen

Zum Messen des Umfangs verwenden Sie das entsprechende Maßpapier

Konfiguration gemäß Spezifikation

Konfiguration nach Bedarf

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Über uns

FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
