Manufaktur-Großhandel 4-Wege-Outdoor-HFC-Optikknoten
SR814BR für CATV-Netzwerke mit 1G Bandbreite und
optischer AGC-Steuerung
Haben Sie Probleme mit Signalverzerrungen und Netzwerkzuverlässigkeit in CATV-Außensystemen? Der 4-Wege-Outdoor-HFC-Optical Node SR814BR bietet leistungsstarke Signalübertragung mit 1G-Bandbreite und optischer AGC-Steuerung und gewährleistet stabile Ausgangspegel auch bei Eingangsleistungsschwankungen (-7 bis +2 dBm). Dieser Knoten ist ideal für CATV-Netzwerke und verfügt über eine hochempfindliche PIN-Fotoröhre, ein optimiertes SMT-Schaltungsdesign und ist für die Fernverwaltung von Netzwerken geeignet. Mit einem Frequenzbereich von 45/87 bis 750/862 MHz und einem Nennausgangspegel von ≥94 dBμV ist er für extreme Temperaturen (-40 bis 60 °C) ausgelegt.
• 1G-Bandbreitendesign | • Optische AGC-Steuerung (-7~+2dBm) | •
Remote-Netzwerkverwaltung | • Hochempfindliche fotoelektrische PIN-Umwandlung | •
Langlebig in Umgebungen von -40~60°C
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der SR814BR ist ein optischer CATV-Receiver mit 4-Wege-Ausgang. Der Mikroprozessor steuert den Betriebsstatus und die digitale LED-Anzeige sorgt für eine komfortable Bedienung.

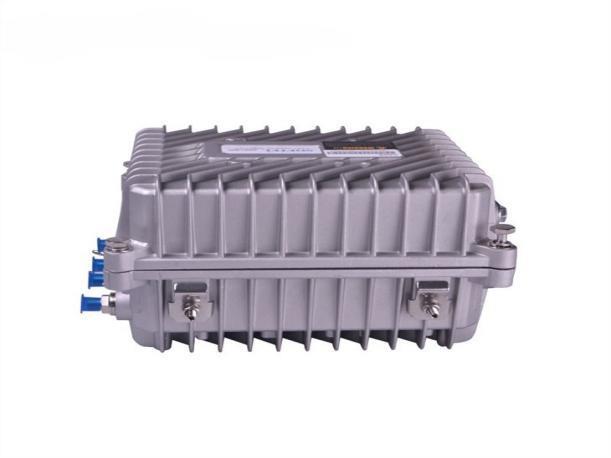

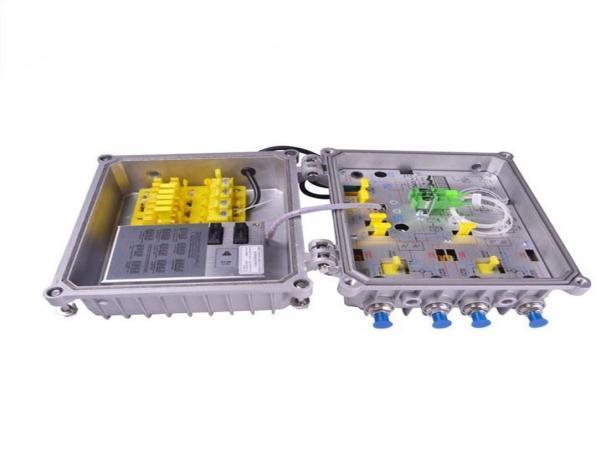

4-Wege-HFC-Optikknoten
Produktpräsentation
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Hauptmerkmale

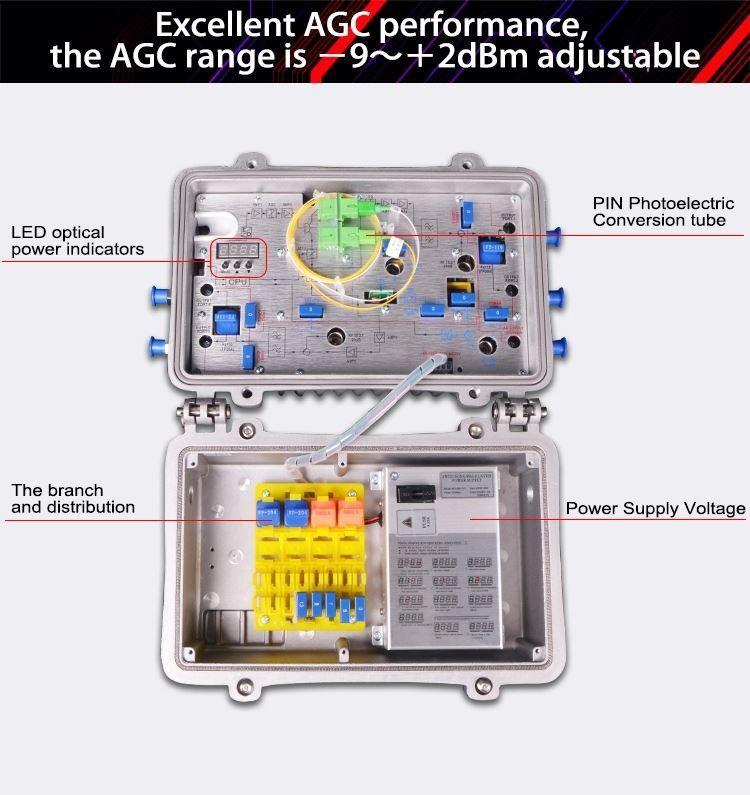

Hochempfindliche PIN-Fotoelektronische Konvertierungsröhre.
1G-Bandbreitendesign.
LED-Anzeigen für die optische Leistung mit zehn Balken zeigen die optische Leistung genauer an.
Optimiertes Schaltungsdesign: Die Vorstufe verwendet eine SMT-Verarbeitung, während die Nachstufe eine typische Modulverstärkungsschaltung verwendet, die die Übertragung des fotoelektrischen Signals reibungsloser macht.
Doppelte Leistungsabgabe, hohe Verstärkung und geringe Verzerrung.
Optische AGC-Steuerung: Wenn der optische Eingangsleistungsbereich zwischen -7 und +2 dBm liegt, bleiben Ausgangspegel, CTB und CSO grundsätzlich unverändert.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Erweiterbar mit einer Remote-Netzwerkverwaltung, bequemer Zugriff auf das Netzwerkverwaltungssystem.
Der 4-Wege-Outdoor-HFC-Optikknoten kann den Burst-Modus auswählen, um die Rauschkonvergenz deutlich zu verringern und die Qualität und Zuverlässigkeit des Netzwerkbetriebs erheblich zu verbessern.
Parameter des 4-Wege-Outdoor-HFC-optischen Knotens
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Artikel Einheit Technische Parameter (SR814/SR814R)
Optische Parameter
Optische Leistung empfangen
Anwendungsbereich vorschlagen
Rückflussdämpfung
Optische Wellenlänge
Steckertyp
dBm -5 ~ +2
dBm -3 ~ +1
dB >45
nm 1100 ~ 1600
FC/APC SC/APC
Fasertyp Einzelmodus
Schaltungsleistung
C/N
C/CTB
C/CSO
HF-Leistung
Frequenzbereich
Flachheit im Band
Nennausgangspegel
Maximaler Ausgangspegel
Ausgangsrückflussdämpfung
Ausgangsimpedanz
Parameter für die Übertragungsleistung zurückgeben
Optische Parameter
Optische Übertragungswellenlänge
dB ≥ 51
dB ≥ 69
dB ≥ 62
MHz 45/87 ~ 750/862
dB ±0,75
dBμV ≥ 94
dBμV ≥ 104
dB ≥15
Ω 75
nm 1310 ± 10
Lasertyp FP- oder DFB-Laser
Optische Ausgangsleistung
Steckertyp
HF-Parameter
Frequenzbereich
dBm 1 ~ 3
FC/APC SC/APC
MHz 5 ~ 30/65
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Flachheit im Band
Eingangspegel
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
dB ±1
dBμV 90 ~ 98
Ausgangsimpedanz Ω 75
NPR
Allgemeine Parameter
Versorgungsspannung
dB ≥10 (NPR ≥30 dB)
V A: Wechselstrom 135–250; B: Wechselstrom
Betriebstemperatur -40 bis 60 °C
Lagertemperatur -50 ~ +70
Relative Luftfeuchtigkeit
% Max. 95 % keine Kondensation
Verbrauch VA ≤ 40
Dimension mm 340 (L) × 220 (B) × 140 (H)
