Manufactory Atacado XGS-PON FTTH CATV Nó Óptico Passivo

SRXG-100WD para Televisão Digital e Fibra para a Casa

Procurando uma solução econômica e com eficiência energética para redes de televisão digital e FTTH? O nó passivo SRXG-100WD FTTH CATV foi projetado com um tubo de recepção óptica de alta sensibilidade, não exigindo fonte de alimentação externa e consumo de energia zero. A tecnologia CWDM integrada suporta um sistema de comprimento de onda triplo de fibra única, operando a 1550 nm para CATV e passando comprimentos de onda de 1270/1577 nm e 1310/1490 nm. Ideal para integração EPON, GPON e XG-PON, ele garante conectividade perfeita com ONUs. Com uma largura de banda de trabalho de 45~1050 MHz e um nível de saída de 61,9~64,4 dBμV, este nó passivo é perfeito para aplicações modernas de fibra para casa.

• Não requer energia | • CWDM integrado para comprimento de onda triplo de fibra ú nica | • Largura de banda de trabalho 45~1050MHz | • Compatível com EPON, GPON, XG-PON | • Tubo de recepção óptica de alta sensibilidade

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

O conversor CATV SRXG-100WD é para televisão digital, fibra para casa SRXG-100WD FTTH CATV Nó Passivo

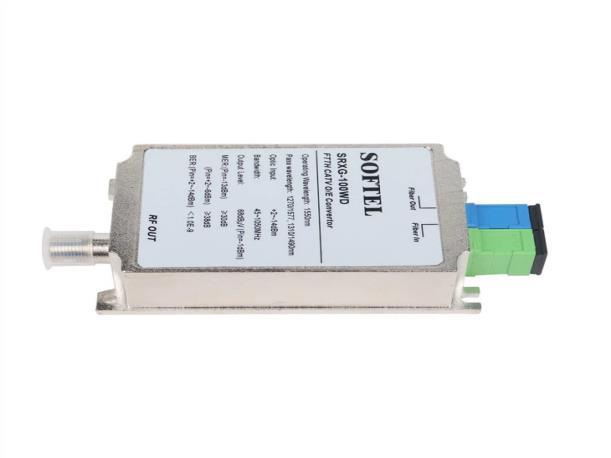

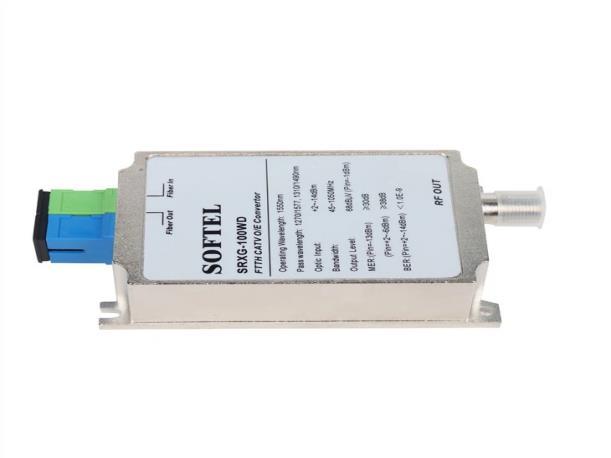

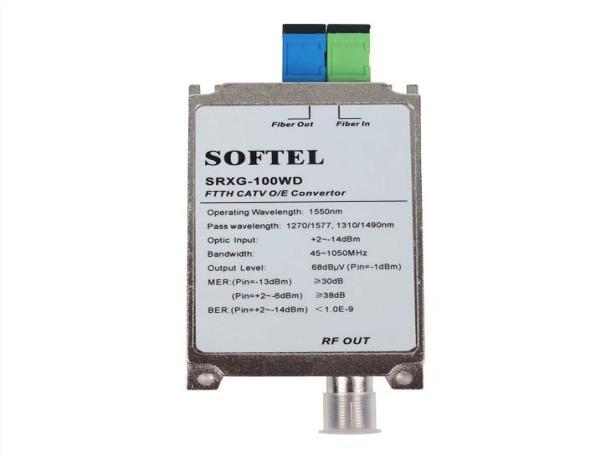

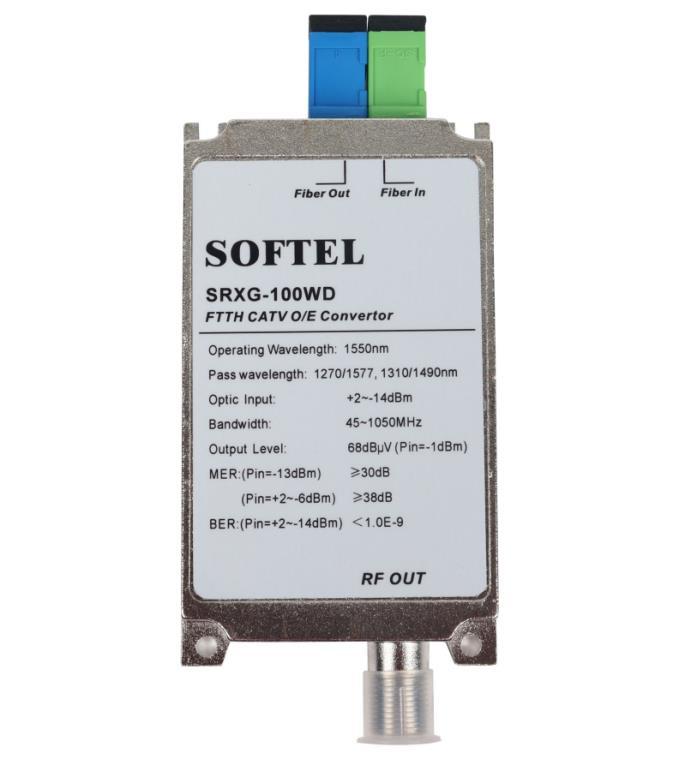

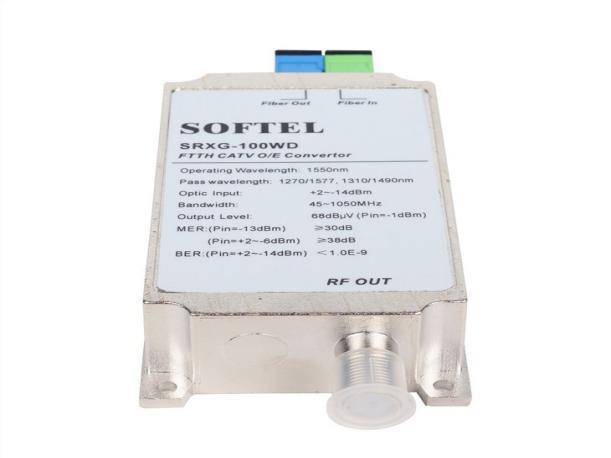

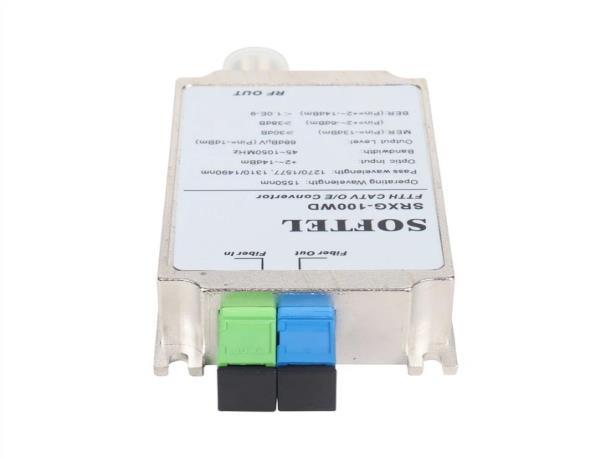

1.0 Breve introdução ao nó passivo SRXG-100WD FTTH CATV

O conversor SRXG-100WD CATV é para televisão digital, fibra para a casa. Esta máquina adota o tubo de recepção óptica de alta sensibilidade, semfonte de alimentação, semconsumo de energia. Quando o nível de saída de potência óptica de entrada Pin=-1dBm, Vo=68dBuV, integração de aplicação econômica e flexível, aplicação de fibra para a rede doméstica. É CWDM integrado, adequado para sistema de comprimento de onda triplo de fibra única, comprimento deonda operacionalCATV1550nm, comprimento deonda de passagem1270/1577nme1310/1490nm, pode conectar convenientemente a ONU de EPON, GPON, XG -PON.

2.0 Característica do produto do nó passivo SRXG-100WD FTTH CATV

1. Não requer energia

2. Largura de banda de trabalho 45~1050MHz

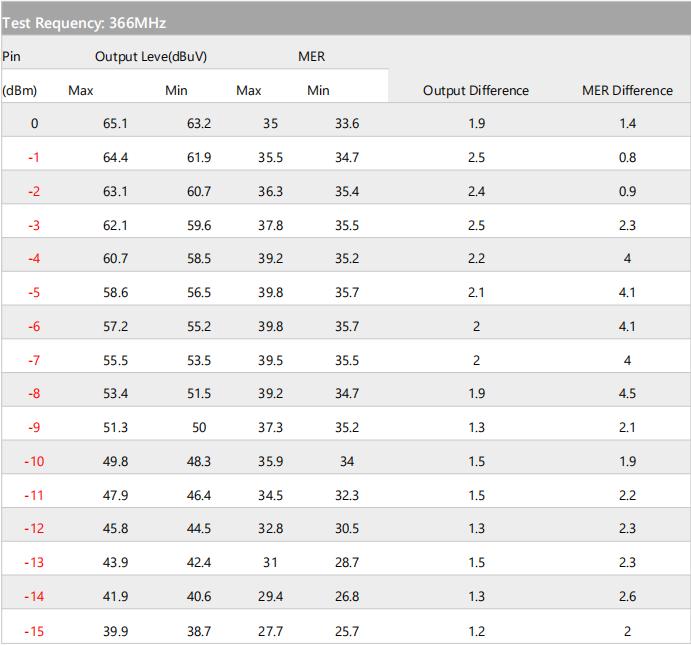

3.0 Dados de teste do nó passivo SRXG-100WD FTTH CATV

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

4.0 Índice técnico do nó passivo SRXG-100WD FTTH CATV

Unid Recurso óptico

Característica Óptica

Unidad e Índice Suplemento

Comprimento de onda de trab alho CATV (nm) 1540~156 0

Comprimento de onda de pass agem (nm) 1270/157 7

Isolamento de canal (em d B) ≥40 1550 nm e 1490 nm

Recebendo energia (em dB m) +1~-15

Perda de retorno óptico (em d B) ≥55

Conector de fibra óptica SC/APC entrada

Recurso RF Largura de banda de trabalho (MHz) 45~1050

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

Nível de saída (dBμV) 61,9 - 64, 4 TV digital (Pin=1dBm)

Perda de retorno (em d B) ≥14 47~862MHz

Impedância de saída (Ω) 75

Número da porta de saída 1

Conexão RF F-Femini no

Recurso de TV digital OMI (%) 4.3 MAIS (em d B) 34,7 - 35, 5 Pino=-1dBM 28,7 - 31 Pino=-13dBm BER <1.0E-9 Pino:+1~-15dBm

Tempo de trabalho (℃) -20~+55

Característica geral

Temperatura de armazenament o (℃) -40~85

Temperatura relativa de trabal ho (%) 5~95

Série de produtos 5.0 do nó passivo SRXG-100WD FTTH CATV

Modelo Comprimen to de onda de entrad a

Operação CATV Passagem de dados

Fibra de sa ída

Fibra de e ntrada SRXG-100 WD 1270, 157 7, 1310, 14 90, 1550 n m 1540~1560 nm 1270/1577 nm 1310/1 490 nm SC/UPC O U SC/APC SC/APC

6.0 Nota de SRXG-100WD FTTH CATV Nó Passivo

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227 MHz

Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

1. Ao usar o conector RF, a interface de entrada RF deve ser apertada para STB. Caso contrário, o aterramento é ruim e causará segmentos de alta frequência de degradação de sinais de TV Digital MER.

2. Mantenha o conector óptico limpo, pois uma conexão ruim causará um nível de saída de RF muito baixo.
