Manufactory Atacado ST1550IL 1550nm Transmissor Óptico
Modulado Diretamente para Sistemas CATV e FTTx de Longa
Distância
Lutando contra distorção de sinal em transmissões ópticas de longa distância? O Transmissor Óptico Diretamente Modulado ST1550IL 1550nm aproveita a tecnologia
avançada de Compensação de Dispersão Elétrica (EMD) para eliminar a distorção de chirp, garantindo qualidade de sinal cristalina em distâncias de até 50 km. Projetado para sistemas CATV, redes FTTx e aplicações DWDM, este transmissor possui um laser DFB de baixo chirp, controle AGC e fonte de alimentação de espera dupla para confiabilidade incomparável. Com gerenciamento remoto SNMP/WEB e compensação de passo de 1 km, é a solução ideal para cobertura de grande área e transmissão ponto a ponto de longa distância.
• Distância máxima de transmissão de 50 km | • Tecnologia de compensação EMD | •
Laser DFB de baixo chirp | • Controle AGC e fonte de alimentação dupla | •
Gerenciamento remoto SNMP/WEB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O transmissor óptico modulado diretamente ST1550IL de 1550 nm para transmissão de longa distância adota tecnologia avançada de compensação de dispersão elétrica baseada no modelo padrão.

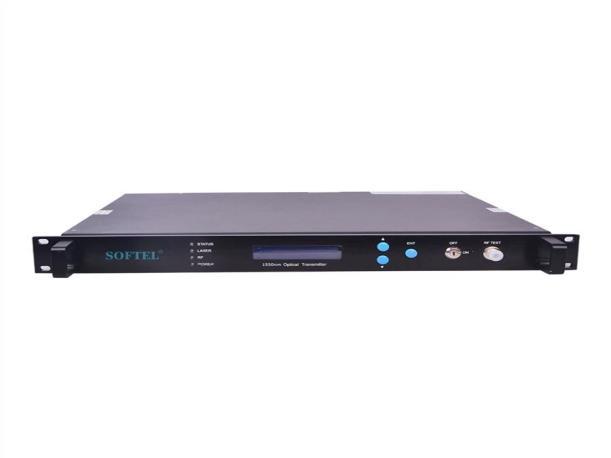

Transmissor óptico modulado diretamente de 1550 nm
Visão geral do produto do transmissor óptico modulado diretamente de 1550 nm
O transmissor óptico modulado diretamente ST1550IL 1550nm para transmissão de longa distância adota tecnologia avançada de compensação de dispersão elétrica com base no modelo padrão. O modelo padrão criará distorção de chirp séria (a corrente de polarização do laser é modulada pelo sinal, e a frequência óptica é deslocada etrepidada). A distorção se torna cada vez mais séria com o aumento da distância de transmissão, largura de banda de transmissão e número de canais. Este dispositivo adota atecnologia avançada de compensação EMD. De acordo coma distância de transmissão real, ele pode compensar com precisão em etapas de 1 km. A distância máxima de compensação pode chegar a 50 km. É usado principalmente em cobertura de grande área e transmissão ponto a ponto de longa distância de rede de fibra óptica secundária. Ele fornece solução de alta qualidade, mas de baixo custo, para realizar o sistema de transmissão triple play e FTTx.
Parâmetros técnicos do transmissor óptico modulado diretamente de 1550 nm
1. A distância de transmissão é ajustável, a distância máxima pode chegar a 50 km.
2. Adota o laser DFB original de baixo chirp e alta linearidade como fonte de sinal.
3. O circuito de pré-distorção perfeito garante o desempenho perfeito de CTB e CSO em alto valor CNR padrão.
4. Ocontrole de ganho automático (AGC) permite uma saída estávelemdiferentes níveis de entrada de RF.
5. Redes diferentes podem ser otimizadas pelo ajuste OMI.
6. Controle de temperatura do gabinete totalmente automático, ventiladores inteligentes, os ventiladores começam a funcionar quando a temperatura do gabinete atinge 30 ℃.
7. Fonte de alimentação de espera dupla integrada, conexão/desconexão a quente e comutação automática suportadas.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

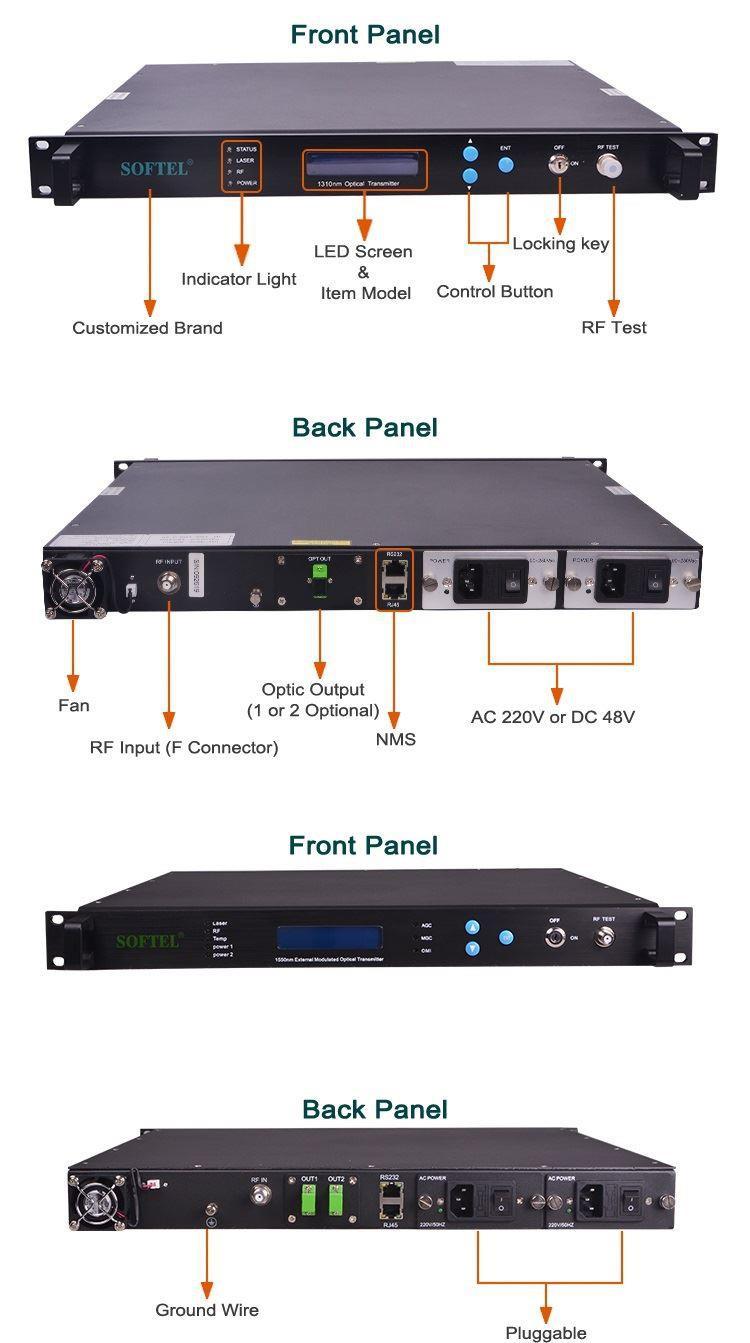

8. Os parâmetros operacionais de toda a máquina são controlados por microprocessador, e o visor de status LCD no painel frontal tem muitas funções, como monitoramento de status do laser, exibição de parâmetros, alarme de falha, gerenciamento de rede, etc.; quando os parâmetros operacionais do laser se desviam da faixa permitida definida pelo software, o sistema emitirá um alarme imediatamente.
9. Interface RJ45 padrão fornecida, suportando gerenciamento remoto de rede de SNMP e WEB.
Índice Técnico Principal do Transmissor Óptico Modulado Diretamente de 1550 nm
Categoria Unid
Índice Óptico
Máx.
Faixa de comprimento de onda nm 1528,7 7 1563,8 6
Nº de portas de saída Não 1 2
Compatível com comprimento de onda ITU
Potência de saída por porta dBm 3 10 = intervalo de 1dBm
Largura de linha do laser MHz 0,65 1.0 SMSR dB 45 50 XP dB 20
）
Índice RF
Perda de Retorno Óptico dB 50
Conector de fibra SC/APC
Largura de banda operacional MHz 47 1002
e LC/APC
Nível de entrada dBμV 75 80 85 AGC Planicidade dB -0,75 +0,75 47~1002MHz
Perda de Retorno dB 16 47~1002MHz
Impedância de entrada Ω 75
Conector RF F Métrica/Imperial Especificado pelo usuário
Índice de Links CNR1 dB 48,0 25km, Rx 0dBm 59CH
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
CSO1
CNR2
CTB2
CSO2
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
dB 60,0
Índice
Geral
analógico+40CH digital
dB 46,0 50km, Rx 0dBm 59CH
dB 63,0
dB 55,0
Interface de ger enciamento de r ede SNMP, WEB suportado
analógico+40CH digital
Fonte de energia V 90 265 CA -72 -36 CC
Consumo de energia C 30
Temperatura de operação °C -5 +65
Temperatura de armazenamento °C -40 +85
Fonte de alimentação dupla, 1+1 standby
Controle automático de temperatura da caixa

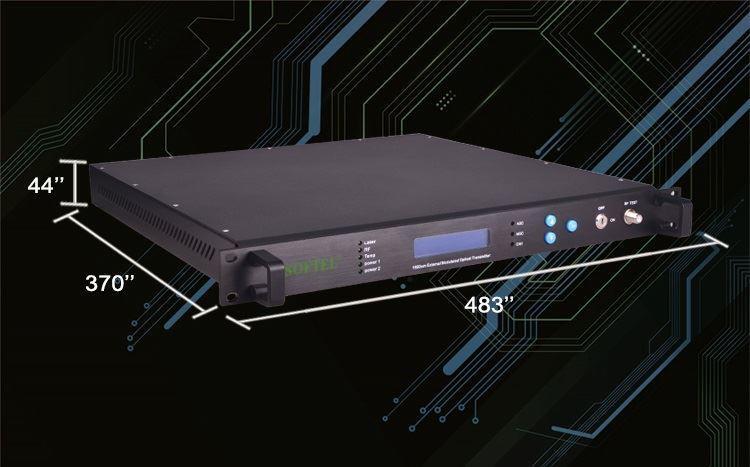

Umidade relativa de operação % 5 95 Dimensão milímetro s 370×483×44 P , L , A
Principais aplicações do transmissor óptico modulado diretamente de 1550 nm
1. Sistema CATV
2. Redes de fibra secundária, ponto a ponto em longa distância （ ≤50Km ）
3. FTTH , FTTx PON , RFOG , Triple-play
4. Sistema DWDM
5. Atualização da rede e expansão da capacidade com base nos recursos de fibra óptica existentes.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Perceber
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
1. Antes da instalação ou operação da unidade, leia atentamente este manual.
2. Os transmissores da série ST1550I devem ser reparados apenas por pessoal qualificado.
3. Antes de prosseguir com a instalação e/ou operação do transmissor, certifique-se de que o transmissor esteja bem aterrado.
4. Os transmissores da série ST1550I são produtos laser de Classe III. O uso de controles, ajustes e procedimentos diferentes dos especificados aqui pode resultar em exposição perigosa à radiação laser.

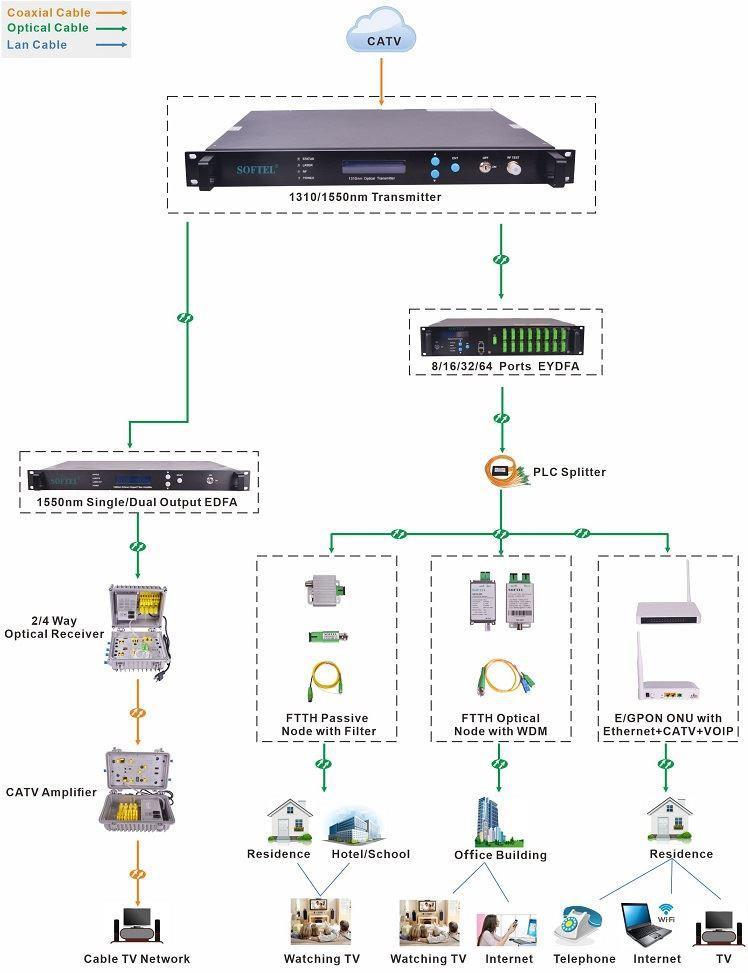

Aplicação do transmissor óptico modulado diretamente de 1550 nm
