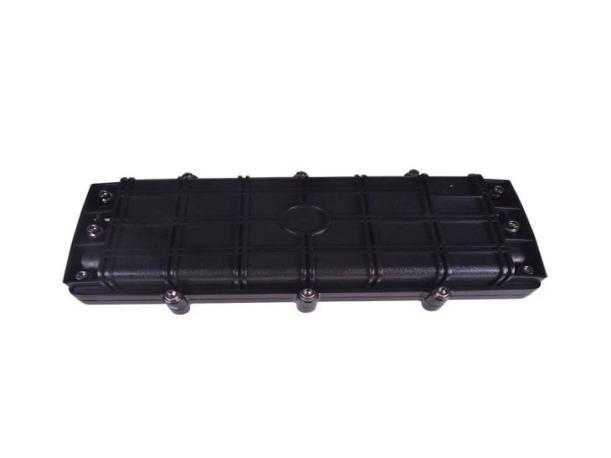

Gabinete de junta de fibra atacado de fábrica para aplicações a éreas, subterrâneas e de enterramento direto com capacidade de 96 núcleos
Procurando uma solução confiável para proteger e gerenciar emendas de fibra óptica? O Fiber Joint Enclosure foi projetado para durabilidade e versatilidade, apresentando um design hermético e à prova d'água com vedações integradas e válvulas de teste de pressão. Com uma capacidade máxima de 96 núcleos e 6 portas de entrada/saída, é ideal para aplicações aéreas, subterrâneas e de enterramento direto. Perfeito para reparo de cabos e emendas de vão médio, este gabinete garante gerenciamento seguro de fibras e fácil reentrada.
• Suporta até 96 fibras | • Design hermético e à prova d'água | • Adequado para enterramento aéreo, subterrâneo e direto | • Fácil reentrada e gerenciamento de cabos |
• Inclui válvula de teste de pressão e dispositivo de aterramento
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Portas de cabo de fechamento de emenda de fibra óptica
: 4 portas
Capacidade máxima: 48
Capacidade de núcleo por bandeja: 12 ou 24
Invólucro de junta de fibra
Características
Suporta até 96 fibras.
Fácil de reentrar
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Portas de entrada/saída de cabos
Válvula de teste de pressão e dispositivo de derivação de aterramento
Selo integrado, hermético e à prova d'água
Ideal para reparo de cabos
Pode ser usado em locais de emenda de passagem, ramificação ou vão médio
Adequado para aplicações aéreas, subterrâneas ou de enterramento direto
Dimensão e capacidade do invólucro de junta de fibra
Dimensão externa (CxLxA)
390×210×120
Peso (excluindo caixa externa) 1900g-2100g
Número de portas de entrada/saída 6 portas
Diâmetro do cabo de fibra
Capacidade do FOSC

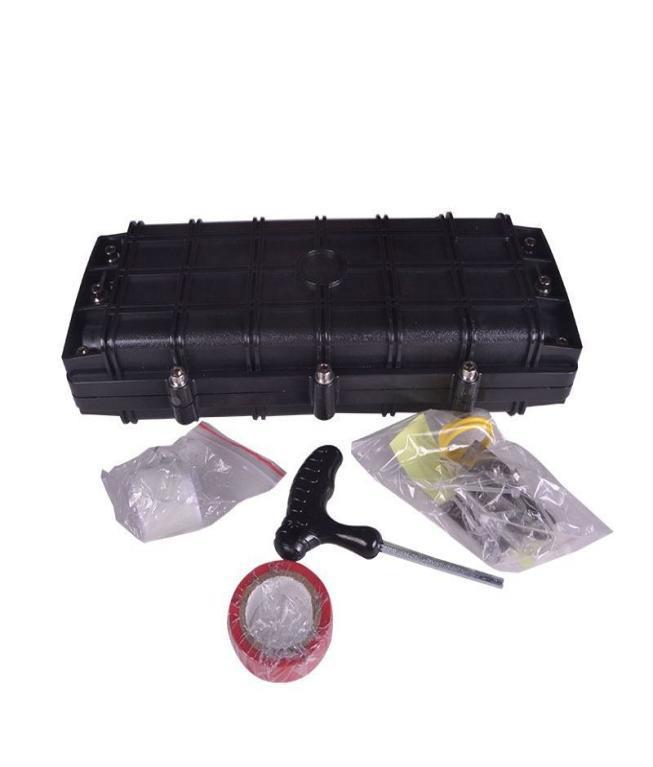

Componentes principais
Nã o.
Nome dos compone ntes Quantid ade Uso
1 Habitação 1 conjunto
Φ7 Φ16(mm)
Bunchy: 6 96 (núcleos)
Fita: máx. 144 (núcleos)
Protegendo emendas de cabos de fibra em todo o seu comprimento
Observações
Diâmetro interno: 285x110 (mm)
2 Placa de inserção 2 pares Consertando a carcaça 175x56x30(mm)

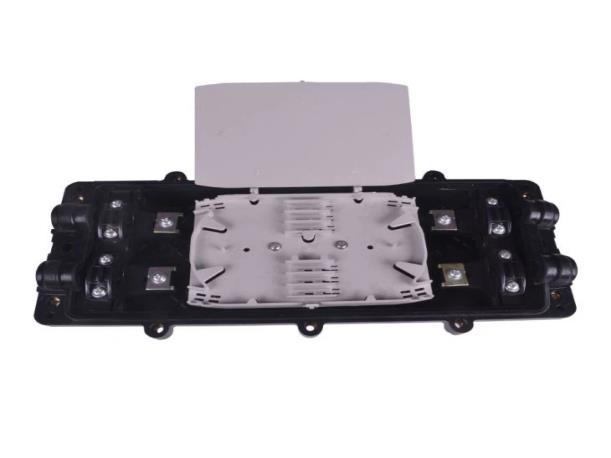

3 Bandeja de emenda de fibra óptica (POST)
Máx. 4 bandejas (em grupos)
Máx. 4 bandejas (fita)
Fixação de manga protetora termoencolhível e fibras de retenção
Adequado para: Bunchy: 6,8,12,16,24 (núcleos) Fita: 3 (peças)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
4 Fundação 1 conjunto
5 Encaixe de vedação 1 conjunto
Fixação de cabo de fibra, núcleo reforçado e FOST
Vedação entre a tampa do FOSC e o fundo do FOSC
6 Plugue de porta 6 peças Selando portas vazias
7 Dispositivo de derivação de aterrament o 1 conjunto
Fluxograma de instalação

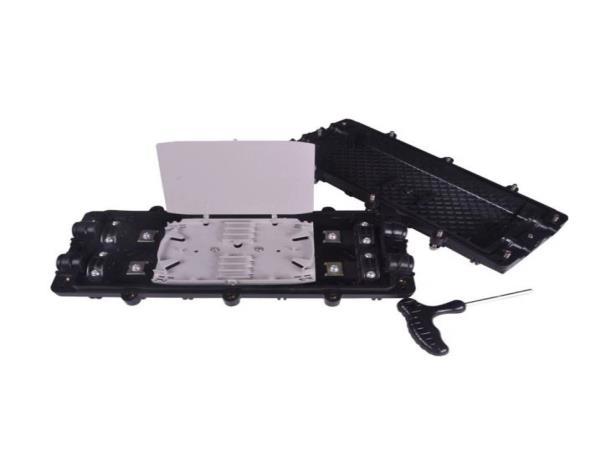

1. Abra o fecho
Derivação de partes metálicas de cabos de fibra em FOSC para ligação à terra
Configuração conforme a necessidade
2. Determine o comprimento do cabo de fibra a ser fixado e desencapado internamente
3. Retire as camadas protetoras do cabo de fibra e da fibra
4. Separe os núcleos das fibras e prepare o trabalho antes de fixar o cabo de fibra
5. Fixar núcleo reforçado e cabo de fibra
6. Fibras de emenda
7. Instale a capa protetora termoencolhível e as fibras da casa
8. Verifique completamente
9. Monte a caixa do FOSC
10. Corrigir FOSC
