ábrica de atacado de nó de fibra óptica CATV SR1004 para rede de banda larga de área metropolitana HFC bidirecional
de alta qualidade
Procurando construir uma rede de banda larga de área metropolitana HFC bidirecional robusta? O Fiber Optic Node CATV SR1004 é sua solução definitiva. Projetado com
tecnologia AGC óptica avançada e controle total da CPU, este nó óptico externo bidirecional garante desempenho estável e gerenciamento preciso do sinal. Ideal para redes de banda larga metropolitanas, ele apresenta uma ampla faixa AGC óptica (+2dBm a -9/-8/-7dBm), backup de sinal óptico de canal duplo e linearidade de RF otimizada.
Com um nível de saída nominal de ≥108dBμV e temperaturas de operação de -30℃ a +70℃, ele é construído para confiabilidade em ambientes exigentes.
• Controle total da CPU e exibição de parâmetros LCD | • Tecnologia AGC óptica avançada | • Backup de sinal óptico de canal duplo | • Linearidade de RF otimizada e amplificador GaAs | • Ampla faixa de temperatura de operação (-30℃ a +70℃)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Este nó óptico externo bidirecional é perfeito para construir uma rede de banda larga HFC bidirecional de alta qualidade para áreas metropolitanas.
Nó de Fibra Óptica CATV
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

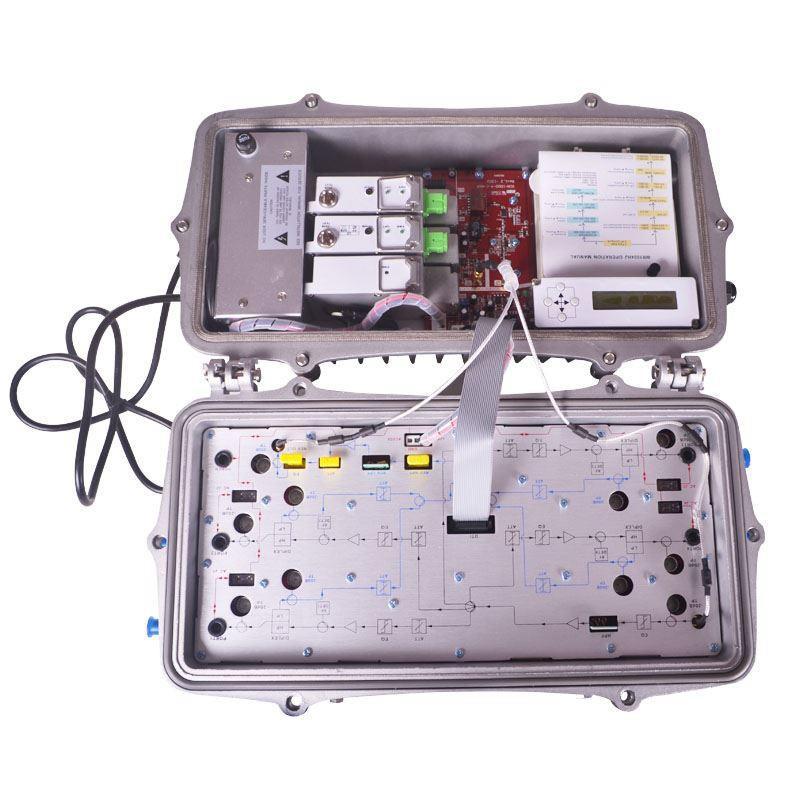

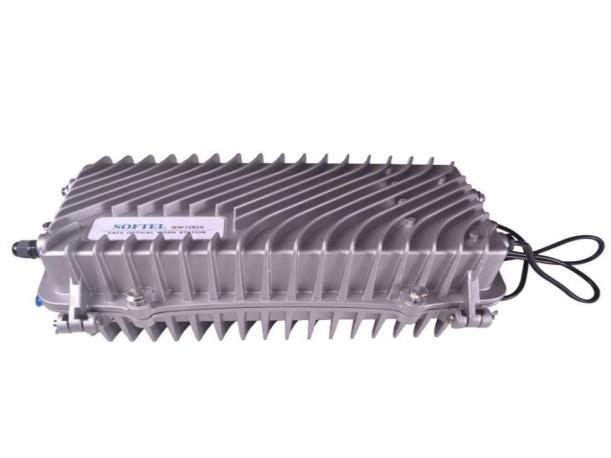

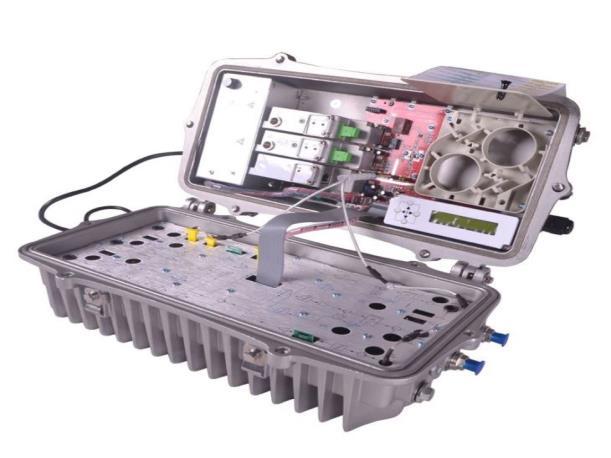

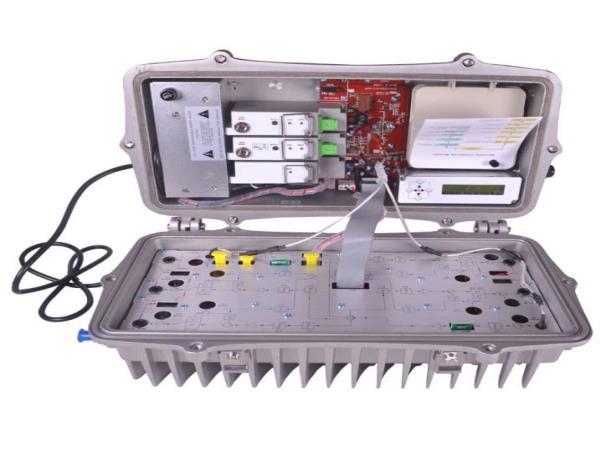

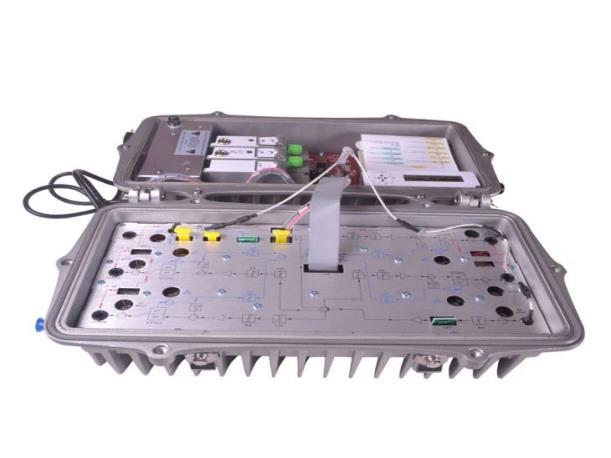

SR1004 outdoor um nó óptico é um equipamento de junção óptica bidirecional que é baseado em vários anos de experiência em pesquisa de equipamento de transmissão de fibra CATV HFC, desenvolvido especificamente para a rede de banda larga de área metropolitana bidirecional de estrutura HFC. Este nó de fibra óptica CATV é uma ótima escolha para construir a rede de banda larga de área metropolitana HFC bidirecional de alta qualidade.
Características
1. Controle total da CPU sobre o trabalho da máquina, o LCD exibe os parâmetros, como o nível de entrada/saída. A operação de controle variável é conveniente e intuitiva, e o desempenho é estável. Reduziu um grande número de acessórios opcionais.
2. Este nó de fibra óptica CATV SR1004 adota tecnologia AGC óptica avançada, faixa de controle AGC óptica: +2dBm ～ -9/-8/-7dBmajustável.
3. O receptor desinalóptico de dois canais faz backup umdo outro, pode definir a condiçãodecomutaçãoautomática arbitrariamente, também pode ser definido para comutação manual.
4. Otimização do projeto do circuito, processo de produção SMT, otimização de todo o caminho do sinal, tornou a transmissão do sinal fotoeletrônico mais estável, índice linear de RF mais alto.
5. Chip de atenuação ajustável elétrico RF profissional, circuito de equilíbrio ajustável elétrico RF, boa linearidade, alta precisão.
6. Dispositivo amplificador GaAs, saída duplicadora de potência, alto ganho e baixa distorção.
7. O caminho de retorno adota um chip de atenuação elétrica ajustável de RF profissional em vez do interruptor de três estados.
Parâmetros técnicos
Item
Receber potência óptica
Faixa de potência óptica
AGC
Perda de Retorno Óptico
Unidad e Nó de Fibra Óptica CATV SR1004
Parte de recepção óptica do caminho direto
Parâmetros Ópticos
dBm -9 ~ +2
dBm (-9dBm/-8dBm/-7dBm) (+2dBm) ajustável
dB > 45
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Comprimento de onda de recepção óptica nm 1100 ~ 1600
Tipo de conector óptico
Tipo de fibra óptica
C/N
FC/APC, SC/APC (ou especificado pelo usuário)
Modo Único
Desempenho do Link
dB ≥ 51
C/CTB dB ≥ 65
C/CSO dB ≥ 60
Parâmetro RF
Faixa de frequência
Planicidade na Banda
MHz 47/85～862/1003
dB ±0,75
Nível de saída nominal dBμV ≥ 108
Nível máximo de saída dBμV ≥ 112
Perda de retorno de saída dB ≥16
Impedância de saída Ω 75
Caminho de retorno Par de transmissão óptica
Parâmetro Óptico
Comprimento de onda de transmissão óptica nm 1310±10, 1550±10 ou especificado pelo usuário
Tipo de laser Laser DFB ou FP
Potência óptica de saída mW 0,5, 1, 2, 3, 4
Tipo de conector óptico
Faixa de frequência
Planicidade na Banda
Nível de entrada
SC/APC, FC/APC
Parâmetro RF
MHz 5 ~ 65
dB ±0,75
dBμV 75～85
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Perda de Retorno de Entrada dB ≥ 16
Impedância de saída Ω 75
Faixa dinâmica NPR dB
Desempenho
