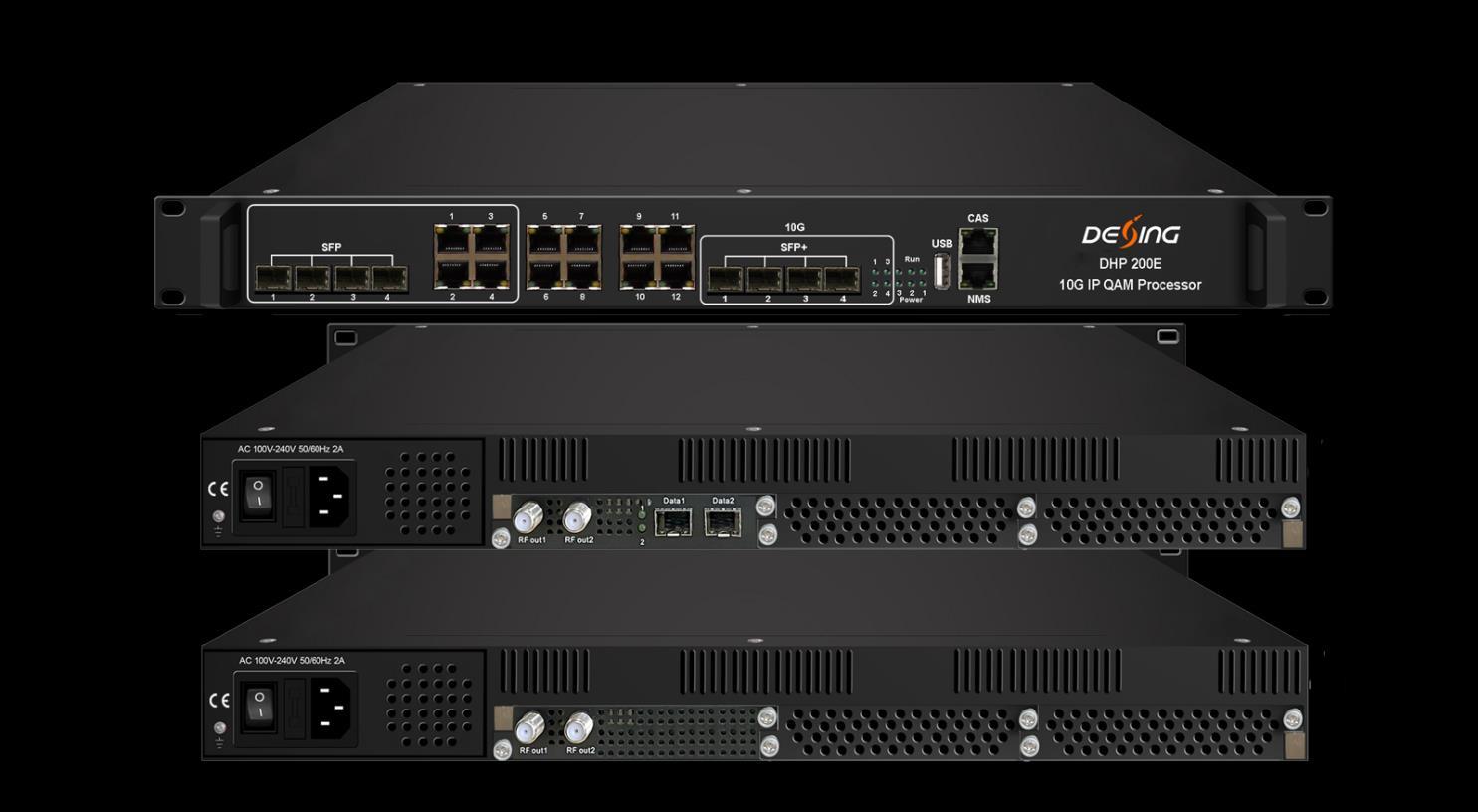

DHP200E 10G IP QAM-Prozessor
Produktübersicht
Der DHP200E 10G IP QAM-Prozessor ist ein von DEXIN entwickeltes All-in-One-Gerät, das Multiplexer, Scrambler und Modulator in einem Gehäuse mit maximal 192 DVB-C QAM-Kanalausgabe integriert. Mit integriertem 10G-Switch kann er 10G-Lichtsignale verarbeiten und als herkömmlicher QAM-Modulator fungieren.
Dieser Prozessor ist mit 3 Kartensteckplätzen für 32-, 48- oder 64-Kanal-QAM-Karten ausgestattet. Seine hohe Dichte hilft Betreibern, Kosten zu sparen.
Hauptmerkmale
Unterstützt 4 SFP+ (10G)/4 SFP(1G)-Ports und 12 GE-Ports als Ein- und Ausgang über die Vorderseite, SFP-Port 1-4 und GE-Port 1-4 befinden sich in der gleichen Arbeitsgruppe (wählen Sie einen der entsprechenden SFP-Ports und GE-Ports zur Verwendung aus) und 2 SFP-Port-Eingänge (optional) pro Tochterkarte (32/48/64 QAM)
Hohe Dichte, modularisiertes Plug-In-Design, 1U-Gehäuse mit max. 3 QAM-Karten
Unterstützt Multiplexer und Scrambler mit maximal 6 CAS Simultaneous Encryption
Maximal 192 nicht benachbarte QAM-Träger ausgegeben
Flexible Kombination von 32QAM/48QAM/64QAM-Karten
Unterstützt genaue PCR-Anpassung/CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
Eingangsport/IP-Backup-Funktion
Webbasiertes Netzwerkmanagement
1*220VAC oder 2*220VAC, keine Hot-Swap-Netzteiloption
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

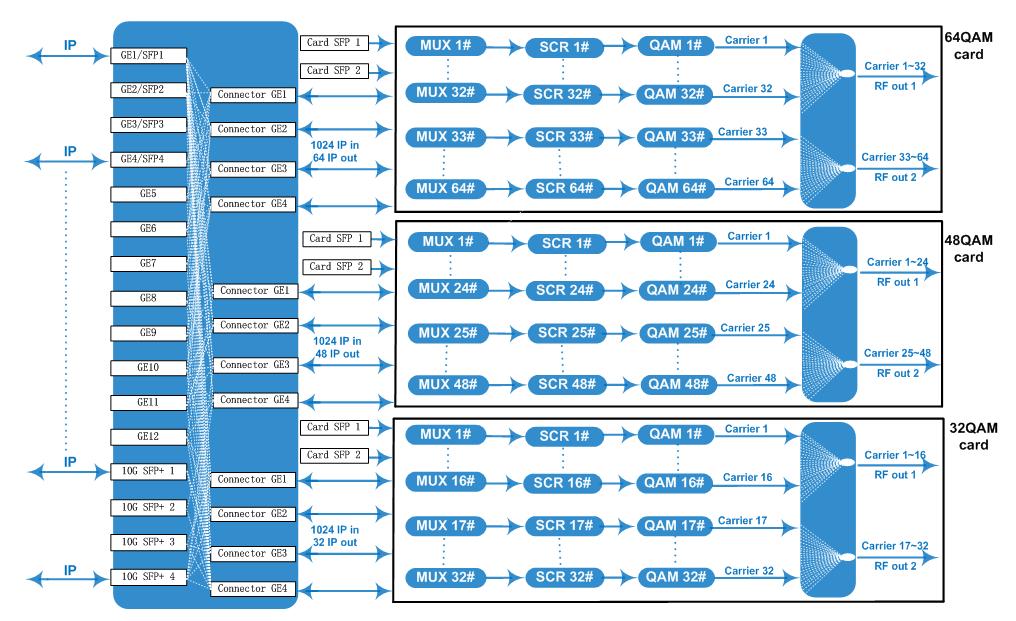

Inneres Prinzipdiagramm (Beispiel: eine 64qam-Karte + eine 48qam-Karte + eine 32qam-Karte)

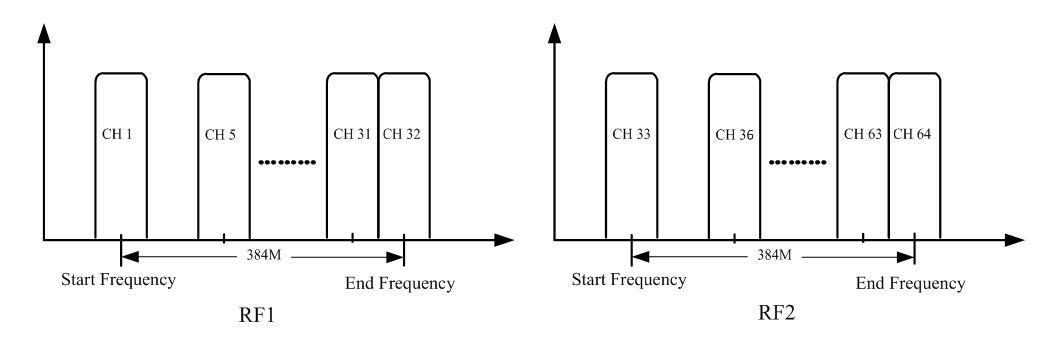

Abbildung der Trägereinstellungen (Beispiel: 64qam-Karte)
Technische Daten
IP-Eingang
Eingang
Übertragungsrate
Max. 1024 IP-Eingänge pro Karte über 4 SFP+-, 4
SFP- und 12 GE-Ports im Frontpanel und 2
SFP-Ports in der Karte selbst
Max. 9600 Mbit/s für jeden 10G
SFP+-Eingang/Max. 960 Mbit/s für jeden GE- und
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Transportprotokoll
SFP-Eingang
TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Max. PID-Neuzuordnung 256 pro Ausgangskanal
Mux
Funktionen
Maximale
Simulcrypt-Zertifizierungsstelle
Durcheinander
Standard-Scramble
Verbindung
PID-Neuzuordnung (automatisch/manuell optional)
PCR genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
6
ETR289, ETSI 101 197, ETSI 103 197
Lokale/Remote-Verbindung
Modulationsstandard EN300 429/ITU-T J.83A/B/C
J.83A
Konstellation
Modulation
QAM-Kanal
Symbolrate
J.83B/C
Konstellation: 16/32/64/128/256QAM
Bandbreite: 8M
Konstellation: 64/256QAM
Bandbreite: 6M
32/48/64/80/96/112/128/144/160/176/192 nicht benachbarte Trägerausgabe, 384 Mbit/s Bandbreite für jeden HF-Port
3600–7200 Ksps, 1-ksps-Schrittweite 5057 Ksps (J.83B, 64QAM); 5361 Ksps (J.83B, 256QAM)
Konstellation 16, 32, 64, 128, 256QAM
FEC
Schnittstelle (pro Karte)
HF-Ausgang
RS (204, 188)
2 F-Typ-Ausgangsanschlüsse für 32/48/64-Trägerkarte, 75 Ω. 32-Kanal/48-Kanal/64-Kanal-QAM-Karte: Träger 1~16/1~24/1~32 Ausgang über RF1, 17~32/25~48/33~64 über RF2
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20 dBm ~ +10 dBm (87 ~ 117 dBµV), 0,1 dB-Schritte
MER ≥ 40 dB
TS-Ausgang Pro Tochter-QAM-Karte
32/48/64 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, über 4 SFP+-Ports, 4 SFP-Ports und 12 GE-Ports im Frontpanel
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
System Webbasiertes Netzwerkmanagement
Dimension
Allgemein
480 mm × 440 mm × 44,5 mm (B x L x H)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung
Verbrauch
Wichtiger technischer Vergleich
DHP200D
Wechselstrom 100 V ± 10 %, 50/60 Hz; oder Wechselstrom 220 V ± 10 %, 50/60 Hz
Etwa 200 W (3 Tochter-QAM-Karten)
DHP200E
Kartennummer Max 2 Max 3
SFP+/SFP/RJ45-Anschlüsse im Frontpanel 3 SFP+(10G)/SFP(1G)-Ports und 2 GE-Ports 4 SFP+ (10G)/4 SFP(1G)-Ports und 12 GE-Ports
Max. Anzahl Träger 112 192
GE-Anschlüsse im inneren Anschluss 6 12
DATA-Port in der Karte
Bestellanleitung
Hängt von der Kartenspezifikation ab 2 SFP-Ports als Eingang pro Karte
Kartentypoption: 32-, 48- oder 64-QAM-Karte
Kartennummer-Option: 1, 2 oder 3 Stück
SFP-Port-Option in der Karte: Mit oder ohne
Netzteiloption: 1*220VAC oder 2*220VAC, kein Hot-Swap-Netzteil
