Descripción general
El codificador y modulador HD DEXIN NDS3556HS está diseñado en base a electrónica de consumo que permite la entrada de señal HDMI en distribuciones de TV con aplicaciones en entretenimiento en el hogar, control de vigilancia, señalización digital de hoteles, etc.
Es un dispositivo todo en uno que integra codificación y modulación para convertir señales de audio/video en salida RF DVB-C/DVB-T/ISDB-T/ATSC.
La fuente de señales puede ser un STB, un receptor de satélite, cámaras de circuito cerrado de televisión, etc.
Su señal de salida debe ser recibida por televisores o STB, etc.
Características principales
*Entrada HDMI con vídeo H.265/h.264
*Salida RF DVB-C/DVB-T/ISDB-T/ATSC para opción
*Salida IP a través de UDP, RTP/RTSP
*Compatible con transferencia AC3
*Admite inserción de OSD (logotipo/código QR/título) (opcional)
*Compatible con subtítulos (CC)/teletexto
* Admite función de retardo de audio.
* Pantalla LED para fácil manejo

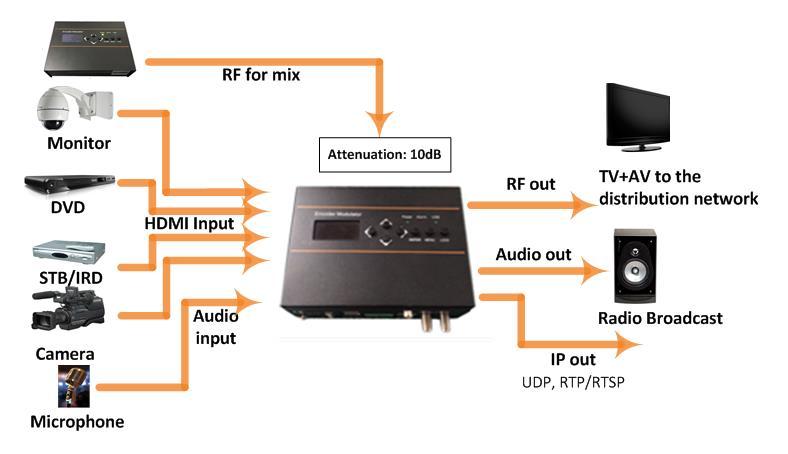

Conexión del sistema

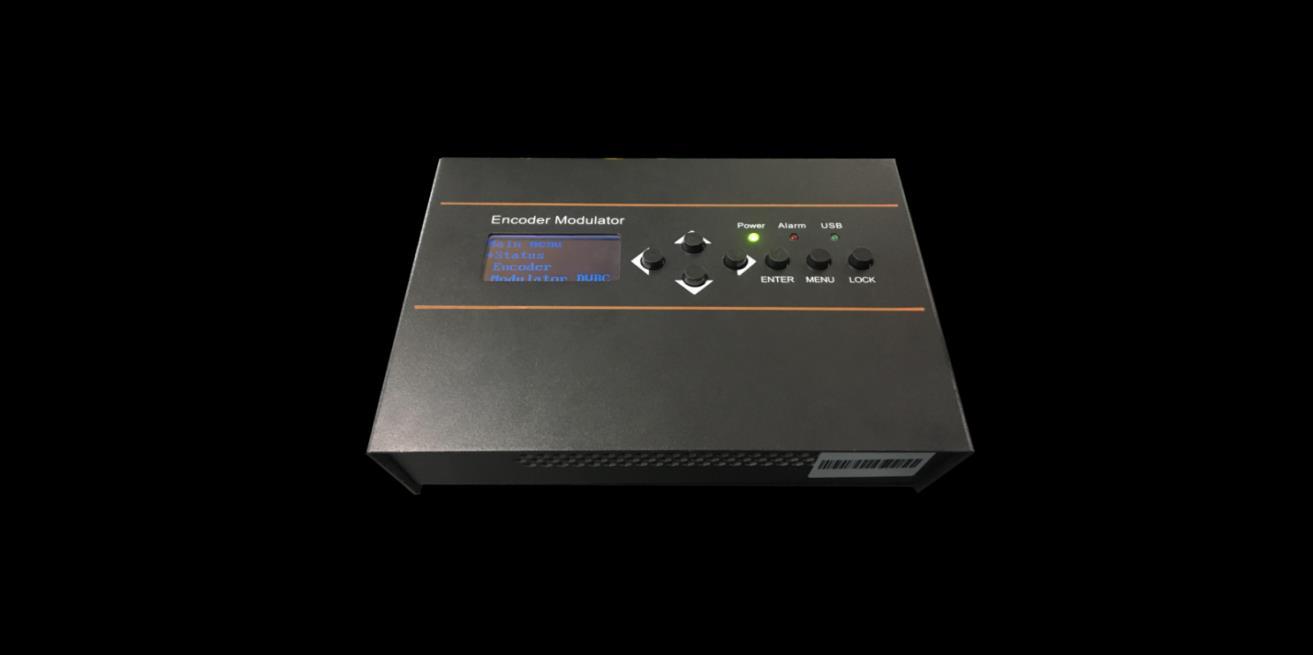

Apariencia y descripción
Especificaciones técnicas
Sección de codificación HDMI
Codificación
HEVC/H.265, MPEG 4 AVC/H.264 Interfaz HDMI*1. Salida de bucle HDMI*1
Video
Resolución 1920*1080_60P, 1920*1080_50P; 1920*1080_59.94P, 1280*720_60p, 1280*720_59,94 1280*720_50P
Croma 4:2:0
Tasa de bits 1 Mbps ~ 15 Mbps
Control de velocidad CBR/VBR
Estructura del Partido Republicano Propiedad intelectual
Audio Formato de codificación MPEG-1 Capa 2, LC-AAC, HE-AAC, HE-AAC V2;
Paso a través de AC3
Frecuencia de muestreo 32 kHz, 44,1 kHz, 48 kHz
Tasa de bits 48 ~ 384 kbps
Salida IP
Salida IP a través de UDP (unidifusión/multidifusión), RTP/RTSP, (RJ45, 100M)
Sección del modulador DVB-C
Estándar
J.83A (DVB-C), J.83B
MER ≥40dB
Frecuencia de RF
Nivel de salida de RF
Velocidad de símbolos
100-1000 MHz, paso de 1 KHz
-20~-5dBm, paso de 1dB
5.000~7.000Msps ajustable
J.83A
J.83B
Constelación 16/32/64/128/256 QAM 64/256 AMQ
Ancho de banda 8 millones 6M
Sección del modulador DVB-T
Estándar DVB-T COFDM
Ancho de banda
Constelación
Tasa de código
6 millones, 7 millones, 8 millones
QPSK, 16 QAM, 64 QAM
1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión: 2K, 8K
MER ≥35dB
Frecuencia de RF
Nivel de salida de RF
100-900 MHz, paso de 1 KHz
-63~-16dBm, paso de 1dB
Sección del modulador ISDB-T (opcional)
Estándar Norma ARIB-B31
Constelación QPSK, 16 QAM, 64 QAM
Intervalo de guardia 1/32, 1/16, 1/8, 1/4
Modo de transmisión 2K, 4K, 8K
Tasa de código 1/2, 2/3, 3/4, 5/6, 7/8
Frecuencia de RF
Nivel de salida de RF
100~900 MHz, paso de 1 KHz
-63~-16dBm, paso de 1dB
Sección del modulador ATSC (opcional)
Estándar ATSC-A/53
Constelación 8 VSB
Nivel de salida de RF
-63~-16dBm (44~91 dBµV), paso de 1dB
MER ≥35dB
Frecuencia de RF
Nivel de salida de RF
Sistema
Gestión
100~900 MHz, paso de 1 KHz
-63~-16dBm, paso de 1dB
Interfaz gráfica de usuario web, LED y teclado
Idioma Inglés
Mejora Actualización web
General
Fuente de alimentación 12 V CC
Dimensiones
160*120*52 mm
Peso < 1 kg
Inserción de OSD (logotipo/código QR/título)
Aplicaciones típicas
