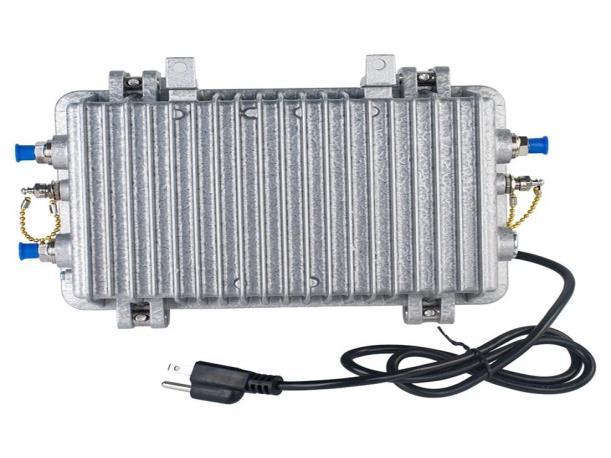

Amplificador RF externo de atacado de fábrica com ganho ajustável para transmissão bidirecional e equalização de sinal
Lutando com sinais de RF fracos em ambientes externos? O Amplificador de RF Externo é uma solução robusta projetada para melhorar a força e a qualidade do sinal, suportando transmissões upstream e downstream. Apresentando ganho ajustável (0~15dB), supressão de ruído e um design à prova d'água e anti-trovão, este amplificador garante desempenho confiável em redes de transmissão e distribuição de troncos multiclasse. Com um ganho nominal de ≥30dB e uma faixa de frequência de 47/54/85~862MHz, é ideal para sistemas de CATV, telecomunicações e transmissão.
• Ganho ajustável (0~15dB) | • Suporte de transmissão bidirecional | • Design à prova d'água e anti-trovão | • Supressão de ruído para SNR aprimorado | • Ideal para sistemas de CATV, telecomunicações e transmissão
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Umamplificador RF bidirecionalsintonizável para ambientes externos é umdispositivo deamplificaçãodesinal de radiofrequência projetado para ambientes externos. Ele não apenas melhora a intensidade do sinal recebido, mas também processa sinais upstream e downstream, e tem a função de ajustar o ganho para se adaptar a diferentes cenários e necessidades de aplicação.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Adequado para uso emtransmissão bidirecional (pode ser reservado) e equalização de sinal de transmissão de tronco multiclasse ou rede distributiva de alta exigência. Adote módulos duplicadores de potência importados da PHILIPS, NEC. O pré-amplificador de áudio é um amplificador push-pull de tubo de micro-ondas de baixo ruído para garantir ganho suficiente. Ele tem1 entrada e 2 saídas, e cada conexão temproteção contra sobrecorrente. O ramo de saída ou a distributividade podem ser alterados seguindo-o. O equalizador duplo é usado, então ajustar a planura da transmissão multiclasse é simples e conveniente. O atenuador e o equalizador são plug-in, então os clientes podem escolher o estilo fixo ou ajustável. A potência do interruptor de alta confiabilidade (ou potência linear) e o design rigoroso à prova d'água e anti-trovão garantem um trabalho estável e duradouro.
Principais recursos do amplificador de RF externo
1. Amplificação de sinal: aumenta a potência do sinal de RF recebido e melhora a qualidade do sinal.
2. Supressão de ruído: reduz o ruído no sinal e melhora a relação sinal-ruído.
3. Cobertura estendida:estendea cobertura dos sistemas decomunicaçãosemfio, aumentandoa intensidade do sinal.
4. Ganho ajustável: os usuários podem ajustar o ganho do amplificador de acordo com suas necessidades reais para obter o melhor desempenho.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
5. Transmissão bidirecional: suporta a amplificação de sinais de uplink e downlink e é adequado para sistemas de comunicação bidirecional.
Especificações
Item Unidade Parâmetros técnicos
Transmissão para a frente
Faixa de frequência
Ganho nominal
Planicidade na Banda
MHz 47/54/85~862 47/54/85~750 47/54/85~550
dB ≥30 ≥30 ≥30
dB ±0,75
Nível de entrada nominal dBμV 72
Nível de saída nominal dBμV 102 102 102
Ganho de alcance ajustável
Faixa ajustável de declive
Figura de ruído
CTB
OSC
Perda de Retorno
Transmissão reversa
Faixa de frequência
Planicidade na Banda
Perda de Retorno
Ganho nominal
dB
dB
Ajustável: 0~15dB, Fixo: 3,6,9, 12, 15
Ajustável: 0~24dB, Fixo: 6,9, 12, 15, 18
dB ≤12
dB 60
dB 60
dB ≥14
MHz 5~30/42/65 (ou especificado pelo usuário)
dB ±0,75
dB ≥14
dB 0 ou 20 selecionados
Nível de saída MAX dBμV ≥110
Ganho de alcance ajustável
Faixa ajustável de declive
Resposta geral
dB 0~15
dB 0~10
Tensão de energia (50Hz) V A: ~(130-265) V, B:~(30-80) V, C:~(90-130) V
Golpe de trovão KV 5 (10/700μS)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Dimensão milímetros 270×215×118

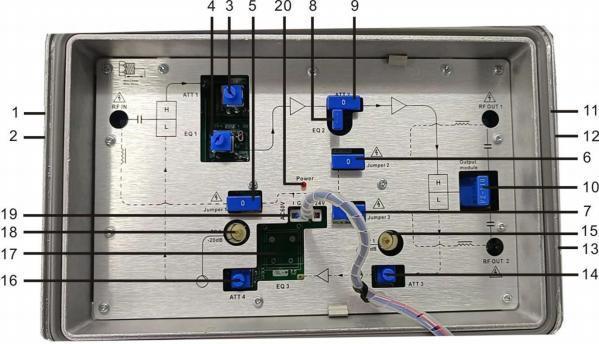

Diagrama de Estrutura
Tensão da fonte de alimentação: ~220V(A), ~60V(B) ~110V(C)
1. Entrada RF
4. EQ1 para frente
7. Plug-in de passagem de alimentação 3
10. Torneira de saída ou divisor (opcional)
13. Saída RF 2
16. ATT2 reverso
19. Entrada de alimentação da placa-mãe
2. Porta de teste de RF de entrada de -20dB
5. Plug-in de passagem de alimentação 1
8. EQ2 (-6dB)
11. Saída RF 1
14. ATT1 reverso
17. Equalizador reverso
20. LED de alimentação
+8613922702227
3. Encaminhar ATT1
6. Plug-in de passagem de alimentação 2
9. Plug-in ATT avançado 2
Porta de teste de saída RF de 12,30 dB
15. Porta detesteRF reversa 1
18. Porta detesteRF reversa 2
