Receptor óptico externo de retorno de 4 vias de atacado de fá brica para redes CATV com amplificação GaAs e otimização
AGC
Procurando uma solução confiável para expansão de rede CATV? O Receptor Óptico
Externo de Caminho de Retorno de 4 Vias combina amplificação GaAs e desempenho AGC otimizado para fornecer alto ganho, baixa distorção e transmissão de sinal estável. Projetado para uso externo, ele suporta uma faixa de frequência de 45~1003 MHz e garante níveis consistentes de CTB e CSO mesmo em entrada de 92dBm. Ideal para construtores de redes CATV, este dispositivo possui um display LED controlado por microprocessador para fácil operação e uma interface de comunicação de dados de backup para gerenciamento de rede perfeito.
• Amplificação GaAs para alto ganho e baixa distorção | • Desempenho AGC otimizado para saída estável | • Controle de microprocessador com display LED | • Interface de comunicação de dados de backup | • Ideal para expansão de rede CATV
Nó óptico externo de 4 saídas 1 GHZ semcaminho de retorno

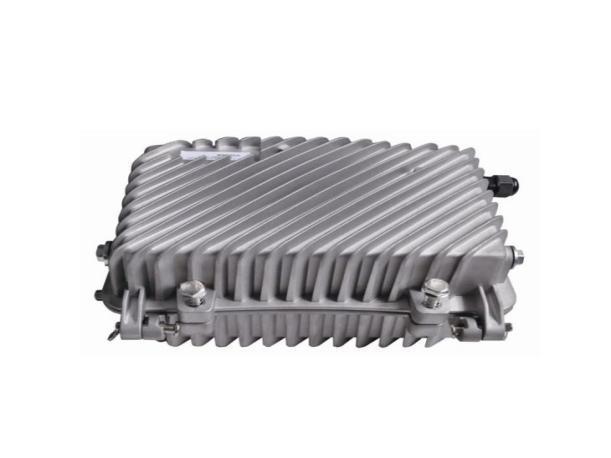

Receptor óptico externo de 4 vias de retorno
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

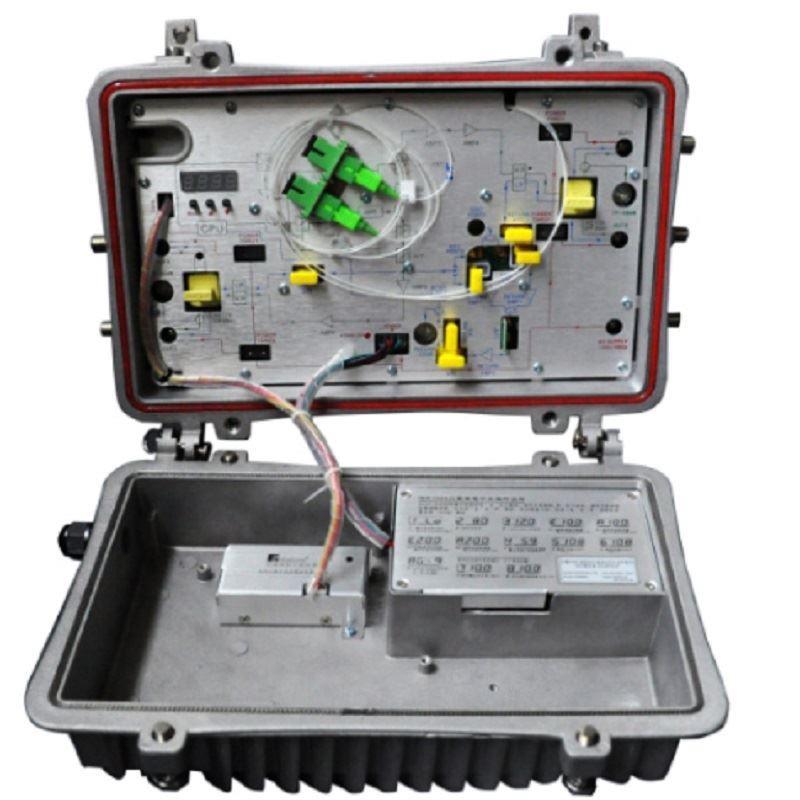

SR1014Bé umdos principais equipamentos para construir a redeCATV. O pré-amplificador adota MMIC full-GaAs, o pós-amplificador adota módulo GaAs. O design de circuito otimizado, juntamente com nossa experiência profissional de 10 anos em design, faz com que o equipamento alcance bons índices de desempenho.
Características de desempenho
1. Com conversor fotoelétrico PIN e alta resposta.
2. Projeto de circuito de otimização, produção de processo SMT, otimização do caminho do sinal, transmissão de sinal fotoelétrico fluente.
3. Com IC de atenuação de RF especializado, boa linearidade de RF e igualdade e alta precisão.
4. GaAs amplifica, potência de saída dupla, alto ganho e baixa distorção.
5. Status de funcionamento do controle do microprocessador, o LED mostra todos os parâmetros, operação conveniente e alta estabilidade.
6. Otimizaçãodo desempenho do AGC, quandoa faixa de potência de entrada é de 92 dBm, a alavanca desaída deste receptor óptico externo de retorno de 4 vias, CTB e CSO, permanece constante.
7. Interface de comunicação de dados de backup, é conveniente conectar-se com o respondedor de gerenciamento de rede, conectando-se com o sistema de gerenciamento de rede.
Parâmetros
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Item Receptor óptico externo de 4 vias de retorno
Receber potência óptica -9 ~ +2 dBm
Perda de Retorno >45 dB
Comprimento de onda óptico 1100 ~ 1600 nm
Tipo de conector FC/APC, SC/APC
Tipo de fibra Modo Único
C/N ≥ 51-2dBm dB de entrada
C/CTB ≥ 65 dB
C/CSO ≥ 60 dB
Faixa de frequência 45 ~1003 MHz
Planicidade na Banda ±0,75 dB
Nível de saída nominal ≥ 108 dBμV
Nível máximo de saída ≥ 112 dBμV
Perda de retorno de saída ≥14 dB
Impedância de saída 75 Ω
Faixa de equalização de controle eletrônico 0~10 dB
Faixa de controle eletrônico ATT 0~20 dBμV
Comprimento de onda de transmissão óptica 1310±10 nm
Potência óptica de saída 1 ~ 5 dBm
Tipo de conector FC/APC, SC/APC
Faixa de frequência 5 ~ 65 MHz ou de acordo com a exigência do usuário
Planicidade na Banda ±1dB
Nível de entrada 72 ~ 85 dBμV
Impedância de saída 75 Ω
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Tensão de alimentação
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
CAA150~265V CAB35~90V
Temperatura de operação -40~60
Temperatura de armazenamento -40~65
Humidade relativa
Máx. 95% sem condensação
Consumo ≤ 28 VA
Dimensão
340 (C) ╳ 235 (L) ╳ 140 (A)
