Ricevitore ottico all'ingrosso XGS-PON 10G di fabbrica Nodo attivo per reti CATV FTTH Triple-Play
Vuoi ottimizzare la tua rete in fibra fino a casa? Il XGS-PON 10G Optical Receiver Active Node (SRXG-2020AW) è una soluzione ad alte prestazioni e conveniente progettata per reti CATV FTTH Triple-Play. Con il suo ampio intervallo di potenza ottica di ricezione dinamica (da +2 a -21 dBm) e il rumore extra-basso (CNR ≥ 45,3 dB), garantisce una qualità del segnale superiore sia per la TV analogica che per quella digitale. La sua tecnologia AGC WDM consente di risparmiare risorse di potenza dell'amplificatore ottico, riducendo significativamente i costi di distribuzione della rete per gli operatori. Ideale per reti EPON, GPON e XG-PON, questo dispositivo offre un'eccezionale planarità (≤±0,75 dB) su una larghezza di banda di 47~1000 MHz.
• Ampia gamma dinamica (+2 a -21 dBm) | • Rumore estremamente basso (CNR ≥ 45,3 dB) | • AGC WDM per efficienza energetica | • Ideale per reti EPON, GPON, XG-PON
| • Custodia in metallo per una maggiore durata
Triple play, fibra fino a casa, utilizzando SRXG-2020AW è possibile risparmiare molte risorse di potenza dell'amplificatore in fibra ottica. Per gli operatori, può ridurre notevolmente i costi di costruzione della rete.
Nodo attivo del ricevitore ottico XGS-PON 10G
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
1.0 Breve introduzione del nodo attivo del ricevitore ottico XGS-PON 10G
SRXG-2020AW, la larghezza di banda di lavoro è 47~1000MHz. Questo è un ricevitore ottico attivo ad alte prestazioni, a basso consumo, conveniente con AGC WDM, adatto per la rete CATV FTTH Triple-Play. Sia utilizzato in TV analogica che in TV digitale. Ha un tubo ricevitore ottico ad alta sensibilità e uno speciale circuito di adattamento a basso rumore. La ricezione di Sat ad alta potenza ottica può essere regolata dal livello PAD, l'uscita di limitazione riprodotta, quindi SRXG-2020AW entro un'ampia gamma dinamica della potenza ottica ricevuta di +2 ~-21 dBm, ha caratteristiche buone ed eccellenti. Triple play, fibrafino a casa, utilizzando il ricevitore ottico SRXG-2020AW che può risparmiare molte risorse di potenza dell'amplificatore in fibra ottica. Per gli operatori, può ridurre notevolmente il costo della costruzione della rete.
2.0 Caratteristiche del prodotto del nodo attivo del ricevitore ottico XGS-PON 10G
1. Rumore extra-basso (modulato al 3,8%, ricezione a -10 dBm, CNR ≥ 45,3 dB)
2. Ampia gamma di potenza ottica di ricezione dinamica: entro Pin=-16, MER≥36,1dB
3. Rete FTTH EPON, GPON, XG-PON applicabile
Può risparmiare un gran numero di risorse di potenza ottica, riducendo notevolmente i costi di configurazione della rete
5. Entro la larghezza di banda 47~1000MHz, il tutto con eccellente caratteristica di planarità (FL≤±0.75dB)
6. Custodia in metallo, offre protezione per dispositivi sensibili optoelettronici
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
7. Elevato livello di output, può essere utilizzato da molti utenti 8. Basso consumo energetico, alte prestazioni, elevato rapporto costi-prestazioni
3.0 Applicazione principale del nodo attivo del ricevitore ottico XGS-PON 10G
1. Cavo CATV FTTH
2. Integrazione di tre reti
3. EPON, GPON, XG-PON FTTH
4.0 Indicazione di stato del nodo attivo del ricevitore ottico XGS-PON 10G
1. Rosso: Nessun ingresso ottico o potenza ottica < -16 dBm
2. Verde: Gamma di potenza ottica ＞-16dBm
5.0 Indice tecnico del nodo attivo del ricevitore ottico XGS-PON 10G
Elementi
Caratteristica ottica
Funzione RF
Caratteristica ottica
Lunghezza d'onda di lavoro CATV (nm) 1540~1563
Passa lunghezza d'onda (nm) 1270/1577 1310/1490
Isolamento del canale (dB)
Ricezione di potenza (dBm)
Perdita di ritorno ottica (dB)
Connettore in fibra ottica SC/APC
Larghezza di banda di lavoro (MHz) Da 47 a
Planarità (dB) ≤±0,75
Livello di uscita (dBμV) >78
Perdita di ritorno (dB) ≥14
Impedenza di uscita (Ω) 75
Numero porta di uscita 1
Collegamento RF F-Femmina
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Caratteristica della TV digitale
Caratteristica generale
Lavoro temporaneo
Temperatura di conservazione
Temperatura (℃) -20~+55
Temperatura (℃) -40~85
Temperatura relativa del lavoro (%) Da 5 a

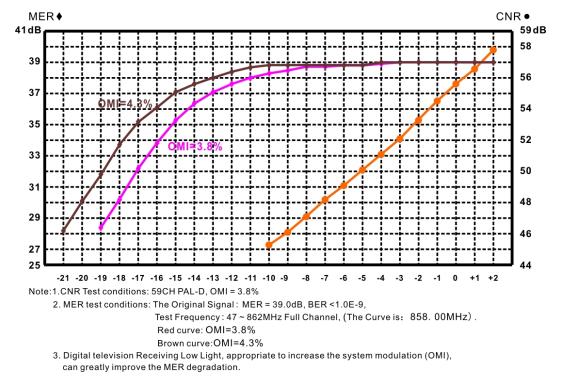

6.0 CNR, TABELLA DI DEGRADAZIONE MER del nodo attivo del ricevitore ottico XGS-PON 10G
7.0 Nota di Nodo attivo del ricevitore ottico XGS-PON 10G
1. Adattatore di alimentazione per questa apparecchiatura: ingresso 110/220 V, uscita CC 12 V (0,6 A).
2. Mantenere pulito il connettore ottico, un collegamento difettoso causerà un livello di uscita RF troppo basso.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
3. Non devono essere regolati autonomamente, per evitare danni al dispositivo.
