Fabbrica all'ingrosso 16 in 1 IP a modulatore ISDB-T SFT3306I per sistemi di trasmissione DTV
Cerchi una soluzione ad alte prestazioni e conveniente per la trasmissione DTV? Il modulatore IP-ISDB-T 16 in 1 SFT3306I di Softel è il dispositivo di modulazione Mux di ultima generazione, progettato per gestire fino a 512 ingressi IP e fornire 8/16 portanti ISDB-T non adiacenti (50 MHz~960 MHz). Con 3 porte GE, velocità di trasmissione di 840
Mbps e funzionalità avanzate come la rimappatura PID, il filtraggio CA e la modifica
PSI/SI, questo modulatore garantisce un'integrazione perfetta nei sistemi DTV di nuova generazione. Ideale per emittenti e integratori di sistema, offre elevata integrazione, affidabilità e scalabilità.
• 512 ingressi IP, 8/16 uscite ISDB-T | • Velocità di trasmissione 840 Mbps | •
Rimappatura PID e modifica PSI/SI | • Gestione di rete basata sul Web | • Conforme con ARIB STD-B31
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

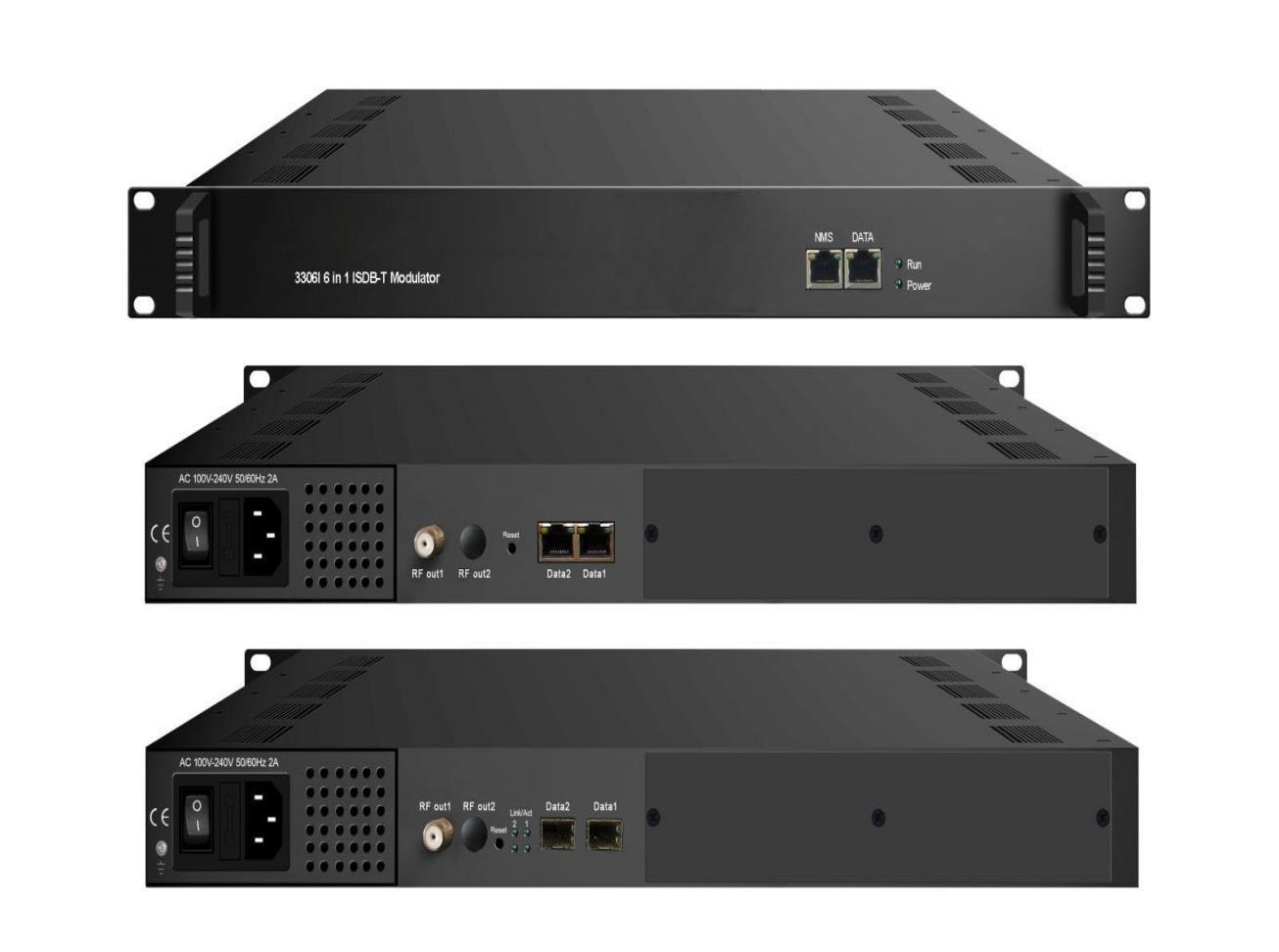

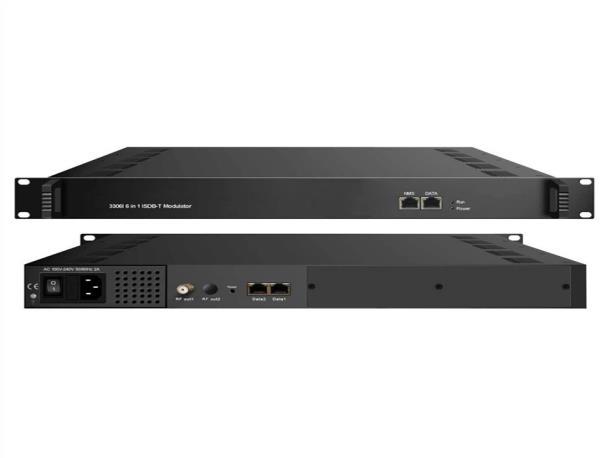

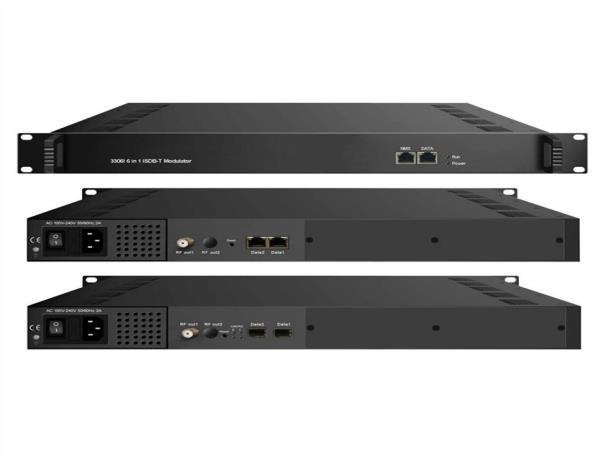

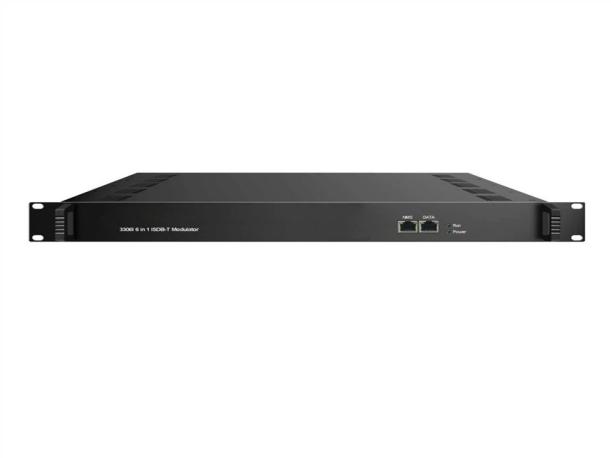

Il modulatore SFT3306I 8in1/16in1 ISDB-T è l'ultima generazione di dispositivi di modulazione Mux sviluppati da Softel.
Modulatore IP-ISDB-T 16 in 1
Il modulatore SFT3306I 8in1/16in1 ISDB-T è l'ultimo dispositivo di modulazione Mux di ultima generazione sviluppato da Softel. Ha 8 (o 16) canali di multiplexing e canali di modulazione ISDB-T e supporta un massimo di 512 IP in ingresso tramite le 3 porte GE e 8 (o 16) portanti ISDB-T non
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
adiacenti (50 MHz~960 MHz) in uscita tramite l'interfaccia di uscita RF. Il dispositivo è inoltre caratterizzato da un elevato livello di integrazione, elevate prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione DTV di nuova generazione.
CARATTERISTICHE del modulatore IP-ISDB-T 16 in 1
* 3 porte GE (max 512 IP in):
Porte bidirezionali Data1 e Data2, massimo 512 IP in ingresso, 8/16 IP in uscita.
* Massimo 840 Mbps per ogni ingresso GE
* Supporta la regolazione PCR accurata
* Supporta il filtraggio CA, la rimappatura PID e la modifica PSI/SI
* Supporta fino a 256 rimappature PIDS per canale
* Supporta 8 output IP tramite Data1 e Data2 su UDP/RTP/RTSP - Versione I
* Supporta 16 output IP tramite Data1 e Data2 su UDP/RTP/RTSP - Versione II
* 8 (o 16) portanti non adiacenti in uscita conformi a ISDB-Tb (ARIB STD-B31)
* Supporta la gestione della rete basata sul Web
Specifiche del modulatore IP-ISDB-T 16 in 1
Max 512 IP in ingresso tramite 3 (porta dati pannello frontale, dati 1 e dati 2) porta Ethernet 100/1000M (interfaccia SFP opzionale). - Per la versione I
Ingresso
Ingresso
Max 512 ingressi IP tramite 3 (porta dati pannello frontale, dati 1 e dati 2) porta Ethernet 100/1000M (interfaccia SFP opzionale). – Per la versione II
Protocollo di trasporto TS su UDP/RTP, unicast e multicast, IGMP V2/V3
Tasso di trasmissione Max 840 Mbps per ogni ingresso GE
Canale di ingresso 512 flussi IP
Canale di uscita
Mux
8 (o 16)
PID massimi 256 per canale
Funzioni
Rimappatura PID (automatica/manuale opzionale)
Regolazione accurata del PCR
Generazione automatica della tabella PSI/SI
Modulazione Standard ARIB STD-B31
Larghezza di banda 6 milioni
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Parametri
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frequenza RF 50~960 MHz, passo 1 KHz
Livello di uscita RF -20dBm~+10dBm(87~117dbµV), passo 0,1dB
Canale di uscita 8 uscite portanti non adiacenti - Versione I
16 uscite portanti non adiacenti - Versione II
Uscita RF Interfaccia
Uscita TS
1 porta di tipo F, impedenza 75Ω
ACL -50 dBc
8 (o 16) uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte Ethernet (Data1 e Data2) 100/1000M
Sistema Software di gestione della rete (NMS) di supporto
Dimissione 480 mm × 327 mm × 44,5 mm (larghezza x lunghezza x altezza)
Peso 5,5 kg
Generale
Temperatura 0~45℃ (funzionamento), -20~80℃ (stoccaggio)
Alimentazione elettrica CA 100 V±10%, 50/60 Hz o CA 220 V±10%, 50/60 Hz
Consumo 15,4 W
Guida all'ordine del modulatore IP-ISDB-T 16 in 1
Versione I
Ingresso 512 IP per portanti ISDB-T a 8 canali, uscita 8 IP X
Versione II
Ingresso 512 IP a 16 canali ISDB-T, uscita 16 IP X
Controllo di acquisizione del modulatore IP-ISDB-T 16 in 1
Quando l'utente apre la confezione del dispositivo, è necessario controllare gli articoli in base alla lista di imballaggio. Normalmente dovrebbe includere i seguenti articoli:
* Modulatore ISDB-T 6 in 1 SFT3306I
* Manuale dell'utente
* Cavo di alimentazione
Se un articolo risulta mancante o non corrisponde a quello elencato sopra, contattare il rivenditore locale.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan
Preparazione all'installazione del modulatore IP-ISDB-T 16 in 1
Quando gli utenti installano il dispositivo, si prega di seguire i passaggi sottostanti. I dettagli dell'installazione saranno descritti nella parte restante di questo capitolo. Gli utenti possono anche fare riferimento alla tabella del pannello posteriore durante l'installazione.
I passaggi principali dell'installazione includono:
* Controllo dell'eventuale dispositivo mancante o danneggiato durante il trasporto
* Preparazione dell'ambiente pertinente per l'installazione
* Installazione del modulatore ISDB-T 6 in 1 NDS3306I
* Collegamento dei cavi di segnale
* Collegamento della porta di comunicazione (se necessario)
Requisiti di messa a terra del modulatore IP-ISDB-T 16 in 1
* La buona messa a terra di tutti i moduli funzionali è la base dell'affidabilità e della stabilità dei dispositivi. Inoltre, sono la garanzia più importante di arresto dei fulmini e di reiezione delle interferenze. Pertanto, il sistema deve seguire questa regola.
* Il conduttore esterno e lo strato isolante dei cavi coassiali devono mantenere una corretta conduzione elettrica con l'alloggiamento metallico del dispositivo.
* Il conduttore di messa a terra deve essere in rame per ridurre l'impedenza ad alta frequenza e il filo di messa a terra deve essere il più spesso e corto possibile.
* Gli utenti devono assicurarsi che le due estremità del filo di messa a terra siano ben conduttive elettricamente e antiruggine.
* È vietato utilizzare qualsiasi altro dispositivo come parte del circuito elettrico di messa a terra
* L'areadi conduzionetra il filo di messaaterraeil telaio del dispositivo nondeveessereinferiorea25 mm2.
Requisiti ambientali del modulatore IP-ISDB-T 16 in 1
Articolo
Requisito
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Spazio della sala macchine
Pavimento della sala macchine
Temperatura ambiente
Contatto: Tomleequan Email:
Quando l'utente installa una serie di telai per macchine in una sala macchine, la distanza tra 2 file di telai per macchine deve essere di 1,2~1,5 m e la distanza dalla parete non deve essere inferiore a 0,8 m.
Isolamento elettrico, senza polvere
Resistività di volume del materiale antistatico di terra: 1X10 7 ~1X10 10 , Resistenza di limitazione della corrente di terra: 1M (il cuscinetto del pavimento deve essere maggiore di 450 kg/ ㎡ )
5~40 ℃ (sostenibile), 0~45 ℃ (breve periodo)
si consiglia di installare l'aria condizionata
Umidità relativa 20%~80% sostenibile 10%~90% a breve termine
Pressione Da 86 a 105 KPa
Porta e finestra
Installazione di strisce di gomma per sigillare le fessure delle porte e vetri a doppio livello per finestre
Parete Può essere coperto con carta da parati o con vernice opaca.
Protezione antincendio Sistema di allarme antincendio ed estintore
L'alimentazione del dispositivo, l'alimentazione dell'aria condizionata e l'alimentazione dell'illuminazione sono indipendenti l'una dall'altra.
Energia
L'alimentazione del dispositivo richiede alimentazione CA 220 V ±10% 50/60 Hz o 110 V ±10% 50/60 Hz. Si prega di controllare attentamente prima dell'esecuzione.
