Modulatore QAM 4 in 1 all'ingrosso di fabbrica SFT3343D per DVB-C/T/T2 ISDB-T ATSC con 4 uscite RF
Cerchi una soluzione versatile e conveniente per la trasmissione CATV? Il modulatore QAM 4 in 1 SFT3343D di SOFTEL combina multiplexing, scrambling e modulazione QAM in un singolo dispositivo ad alte prestazioni. Con 8 sintonizzatori DVB-C/T/T2/ISDB-T/S/S2/S2X/ATSC opzionali, 6 ingressi ASI e 256 ingressi IP, fornisce 4 uscite RF e 4 MPTS su UDP. Il suo design plug-in assicura una facile sostituzione del modulo, mentre MER≥40dB garantisce eccellenti prestazioni RF. Ideale per i sistemi CATV di nuova generazione, supporta gli standard DVB-C, ITU-T J.83A/B/C ed ETSI.
• 4 uscite RF e 4 MPTS su UDP | • Struttura collegabile per una facile sostituzione del modulo | • MER≥40dB per prestazioni RF superiori | • Supporta gli standard DVB-C, ITU-T J.83A/B/C ed ETSI | • Ideale per sistemi di trasmissione CATV
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
SFT3343D è un modulatore QAM mux-scrambling conveniente e ad alte prestazioni progettato da SOFTEL.
Modulatore QAM 4 in 1

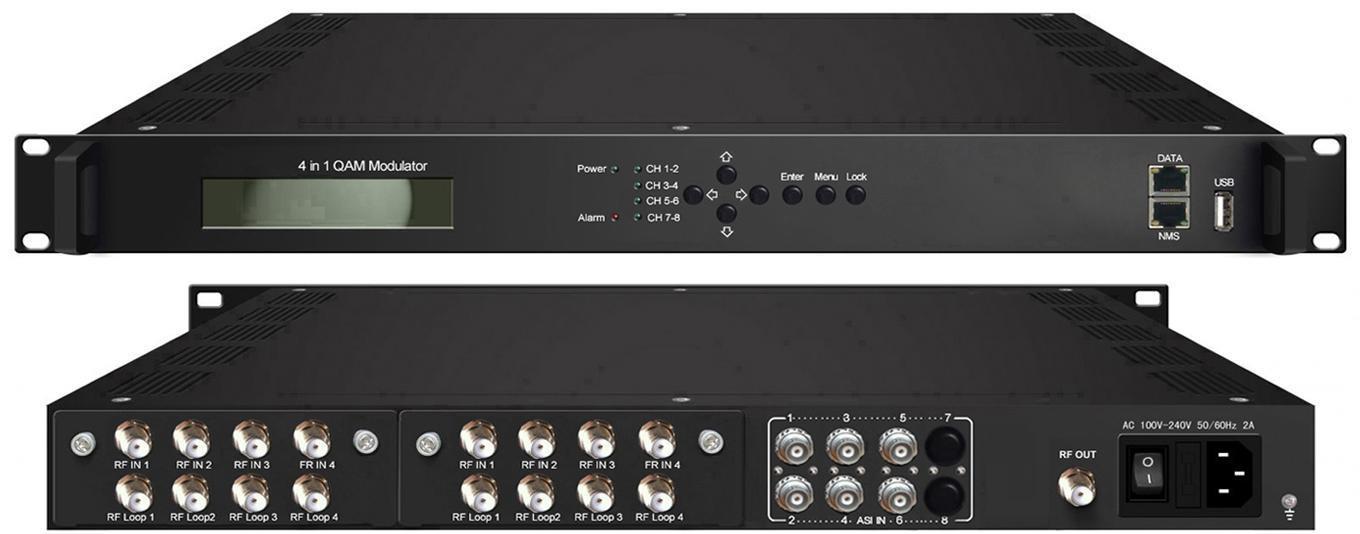

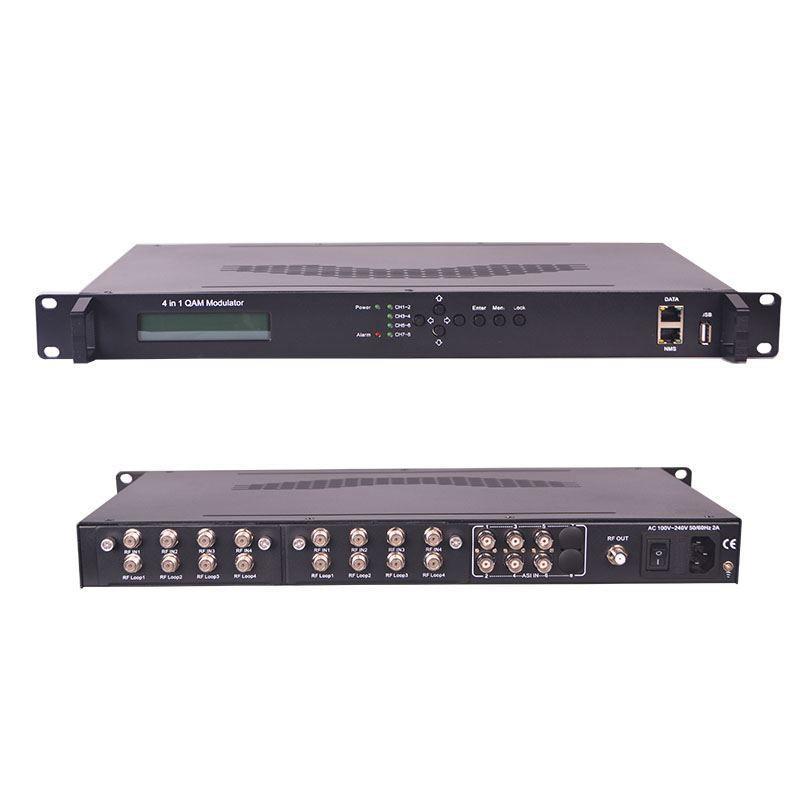

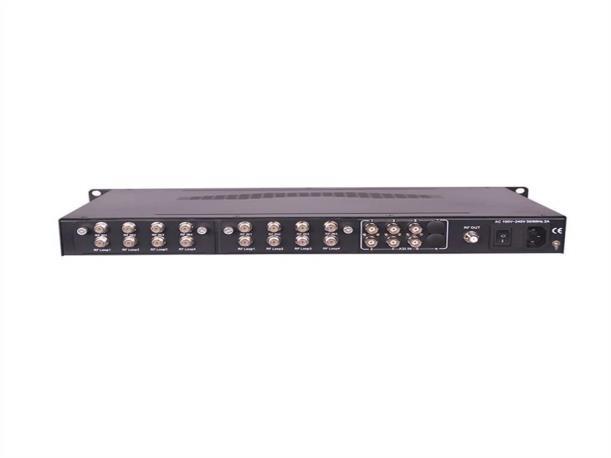

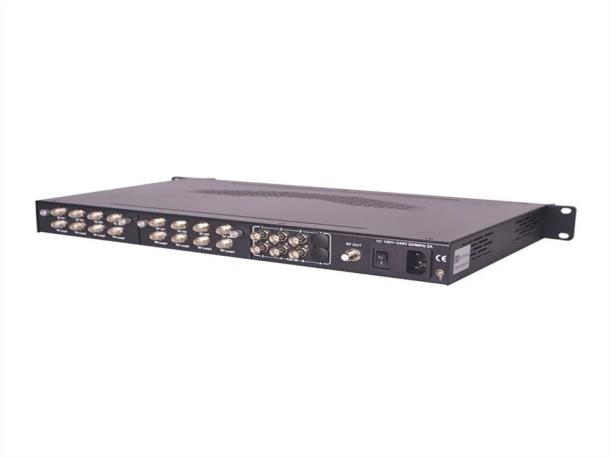

Esposizione del prodotto
Tomleequan
SFT3343D è un modulatore QAM mux-scrambling ad alte prestazioni e conveniente progettato da SOFTEL. Ha più porte di ingresso opzionali. Dopo il processo di multiplexing, scrambling e modulazione
QAM, fornisce 4 uscite RF. Per soddisfare le varie esigenze dei clienti, questo dispositivo è anche
dotato di porta IP per l'uscita di 4 MPTS su UDP. Il suo design con struttura collegabile facilita notevolmente il cambio di moduli (demodulatore) in base alle necessità.
I quattro moduli CAM/CI (opzionali) e BISS possono decodificare i programmi in ingresso da 4 ingressi
Tuner. Il suo design con struttura collegabile facilita notevolmente il cambio di moduli (demodulatori)
in base alle necessità. SFT3343D è inoltre caratterizzato da un elevato livello di integrazione, alte prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione CATV di nuova generazione.
Versione 1
Versione 2
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan
Caratteristiche principali
Porte di ingresso multiple opzionali:
8 sintonizzatori DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA + 6 porte di ingresso ASI + 256 ingressi
IP ( versione 1 )
4 Sintonizzatore DVB-C/S/S2/ATSC con CAM+6 porte di ingresso ASI ( Versione 2 )
Supporta 4 canali multiplexing + 4 canali scrambling + 4 canali modulazione QAM
Supporta completamente DVB-C (EN300 429) e ITU-T J.83A/B/C
Supporta completamente la descrizione del sistema di scrambling generale DVB ETR289, lo standard
simulcrypt ETSI 101 197 e ETSI 103 197
Supporta la regolazione PCR accurata
Supporta la modifica e l'inserimento PSI/SI
Eccellente indice di prestazione di uscita RF, MER≥ 40db
Supporta l'uscita 4*MPTS su UDP
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
4 CAM decifra più programmi dall'ingresso 4 Tuner (opzionale)
Supporta il descrambling BISS (solo per la versione 2)
Supporta display LCD e tastiera
Supporto alla gestione Web, aggiornamenti tramite Web e USB
Principio di funzionamento
Specificazione
Ingresso
8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC Sintonizzatore FTA + 6 ingressi ASI + 256 ingressi IP Versione 1
4 Sintonizzatore DVB-C/S/S2/ATSC con CAM + 6 ASI Versione 2
Frequenza di ingresso 60 ~ 890 MHz
Sezione sintonizzatore
Per la versione 1 : multi -modali commutabili (Nuovo Tipo )
Per la versione 1 (Nuovo Tipo )
DVB- C
Standard J.83A, J.83C J.83B
Costellazione 16/32/64/128/256 equazione magnetica 64/256 MQ
Digitale terrestre (DVB-T/T2)
ISDB-T
Digitale terrestre
Frequenza di ingresso 60 ~ 890 MHz
Larghezza di banda 5/6/7/8 mesi
Frequenza di ingresso 60 ~ 890 MHz
Frequenza di ingresso 950 ~ 2150 MHz
Tasso di simbolo 0,5 a 45 Msps
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Potenza del segnale - 65- -25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Costellazione QPSK
Bitrate massimo in ingresso ≤ 120 Mbps
Frequenza di ingresso
Tasso di simbolo
DVB- S2X
DVB- S2X
FEC
Frequenza: 950~2150 MHz
QPSK/8PSK/16APSK: 0,5~45 Msps
Frequenza di campionamento: 0,5~ 40 Msps;
Italiano: Lente di ingrandimento 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Lente di ingrandimento 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Lente di ingrandimento
32APSK: 3/4, 4/5, 5/6, 8/9 , 9/10
Costellazione QPSK, 8PSK , 16APSK, 32APSK
Bitrate massimo in ingresso ≤ 120 Mbps
Frequenza di ingresso
Tasso di simbolo
FEC
Frequenza: 950~2150 MHz
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK: 0,5~40Msps
32APSK: Da 0,5 a 40 Msps
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Costellazione QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Bitrate massimo in ingresso ≤ 120 Mbps
Per la versione 2 DVB-C Standard J.83A(DVB-C), J.83B, J.83C
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Multiplazione
Agitazione
Massima rimappatura PID
Funzione
Contatto: Tomleequan Email:
Frequenza di ingresso 30 ~ 1000 MHz
Costellazione 16/32/64/128/256 equazione magnetica
Frequenza di ingresso 950 ~ 2150 MHz
Modulazione
Sistema
Digitale terrestre
Digitale terrestre (DVB-S2)
Tasso di simbolo 2-45Msps
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Potenza del segnale -65~-25dBm
Costellazione QPSK
Frequenza di ingresso 950 ~ 2150 MHz
Tasso di simbolo QPSK/8PSK 1~45 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione QPSK, 8PSK
Frequenza di ingresso Frequenza
ATSC
Larghezza di banda 6 milioni
Costellazione 8VSB
128 per canale di ingresso
Rimappatura PID (automaticamente o manualmente)
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
CA simulcrypt massima 4
Standard ETSI 101 197 , ETSI 103 197
Connessione Connessione locale/remota
Canale QAM 4
Standard
EN300 429/ITU-T J.83A/B/C MER ≥40db
Frequenza RF 30~999MHz, passo 1KHz
Livello di uscita RF -10~0dbm, passo 0,1db Versione 1 -20~0dbm, passo 0,1db Versione 2
Tasso di simbolo 5,0 Msps~ 9,0 Msp s, passo 1ksps
Costellazione 16/32/64/128/256QAM 64/256 MQ 64/256 MQ
Larghezza di banda 8 milioni 6 milioni 6 milioni
Interfaccia locale LCD + pulsanti di controllo
Gestione remota Sistema NMS Web
Trasmetti in 4* MPTS su UDP out (RJ45, 100 0 M , Unicast/Multicast)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
streaming
Lingua Inglese e cinese Aggiornamento del software Web e USB
Generale Dimensione
(L*P*A)
482 mm × 300 mm × 44,5 mm
Temperatura 0~45℃ (funzionamento); -20~80℃ (stoccaggio)
Energia
Corrente alternata Tensione di alimentazione: 100 V±1050/60 Hz ;
CA 220V±10%, Frequenza 50/60 Hz
