Nodo de fibra óptica activo SRXG-2020AW XGS-PON FTTH para redes CATV, venta al por mayor
¿Busca una solución fiable y rentable para su red FTTH CATV? El nodo activo de fibra ó ptica FTTH XGS-PON SRXG-2020AW ofrece un rendimiento excepcional gracias a su bajo consumo de energía, amplio rango dinámico (de +2 dBm a -21 dBm) y alto nivel de salida (>78 dBμV). Diseñado para sistemas de televisión analógica y digital, ofrece un ruido ultrabajo (CNR ≥ 45,3 dB) y una excelente planitud (≤±0,75 dB) en un ancho de banda de 47 a 1000 MHz. Ideal para redes EPON, GPON y XG-PON, este nodo optimiza los recursos de potencia óptica, reduciendo los costes de configuración de la red.
• Amplio rango dinámico: +2 dBm a -21 dBm | • Ruido extra bajo: CNR ≥ 45,3 dB | • Alto nivel de salida: >78 dBμV | • Bajo consumo de energía: ≤3 W | • Compatible con EPON, GPON, XG-PON
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
SRXG-2020AW es un receptor óptico FTTH CATV triple play, de bajo consumo, alto rendimiento y rentable, ya sea que se utilice en televisión analógica o digital.
Nodo de fibra óptica activa XGS-PON FTTH
El nodo activo de fibra óptica FTTH XGS-PON SRXG-2020AW, con un ancho de banda operativo de 47 a 1000 MHz, es un receptor óptico FTTH CATV triple play de bajo consumo, alto rendimiento yrentable, ideal tanto para sistemas de televisión analógica como digital. La recepción a alta potencia óptica se puede ajustar mediante el nivel de atenuación (PAD) y la salida de limitación de reproducción. Por lo tanto, el SRXG-2020AW, con un amplio rango dinámico de potencia óptica recibida de +2 dBm a -21 dBm, ofrece excelentes características.
Características
1. Ruido extra bajo (modulación 3,8 %, recepción -10 dBm, CNR ≥ 45,3 dB)
2. Amplio rango dinámico de potencia óptica de recepción: dentro de Pin=-16, MER≥36,1dB
3. Solicitar red FTTH EPON, GPON, XG-PON
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
4. Este nodo de fibra óptica activa FTTH XGS-PON puede ahorrar una gran cantidad de recursos de energía óptica, de modo que puede reducir en gran medida el costo de configuración de la red.
5. Dentro del ancho de banda de 47~1000 MHz, todos con excelente característica de planitud (FL ≤ ± 0,75 dB)
6. Bajo consumo de energía, alto rendimiento y alta relación calidad-precio.
7. Alto nivel de salida, puede ser utilizado por muchos usuarios.
Parámetros del nodo de fibra óptica activo FTTH XGS-PON
Actuación Índice
Característic a óptica
Supleme nto
Longitud de onda de trabajo de CATV (Nuevo Méjico) 1540~1563
Longitud de onda de paso (Nuevo Méjico) 1270/1577 1 310/1490
Aislamiento de canal (dB) ≥40 1550 nm y 1490 n m
Recibiendo energía (dBm) +2~-18
Televisión analógic a (CNR>45dB) +2~-20
Televisión digital (MER>30dB)
Función de RF
Pérdida de retorno ó ptica (dB) ≥55
Conector de fibra óp tica SC/APC
Ancho de banda de trabajo (Megahe rcio) 47~1000
Llanura (dB) ≤±0,75
Nivel de salida (dBμV) >78
Pin=-1~-14dBm AG C
Pérdida de retorno (dB) ≥14 47 ~ 862 MHz
Impedancia de salid (Ω) 75
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Televisión analógica
Función de enlace
Conexión de RF F-Mujer
Canal de prueba (CH) 59 canales (PAL-D)
OMI
(%) 3.8
CNR1 (dB) 53.3
CNR2 (dB) 45.3
CTB (dB) ≤-61
OSC (dB) ≤-61
OMI (%) 4.3
Pin=-2dBm
Pin=-10dBm
Televisión digital
Función de enlace
Característic a general
MER (dB) ≥36
Pin=-16dBm ≥30
Pin=-20dBm
BER (dB) <1.0E-9 Pin: +2~-21dBm
Fuente de alimentación (V) CC+12 V ±1,0 V
Consumo de energía (O) ≤3 +12 VCC, 210 mA
Trabajo temporal (℃) -20 ~ +55
Temperatura de alm acenamiento (℃) -40 ~ 85
Trabajo relativo a la temperatura (%) 5 ~ 95

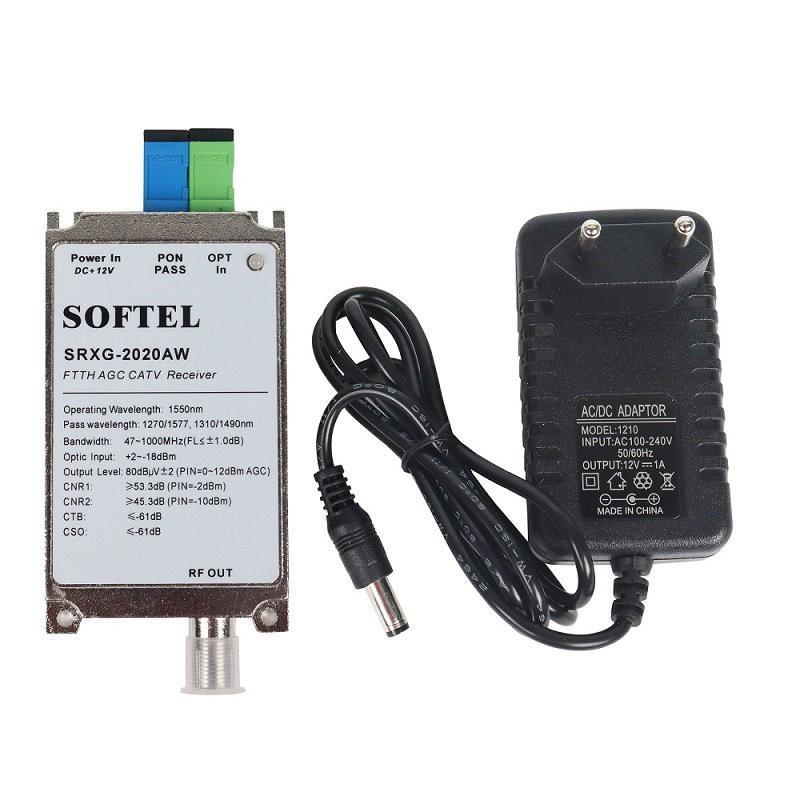

1. El adaptador de corriente para este nodo de fibra óptica activo XGS-PON FTTH: Entrada 110/220 V, salida CC 12 V (0,6 A).
2. Mantenga limpio el conector óptico, el enlace defectuoso provocará un nivel de salida de RF demasiado bajo.
3. No deben ajustarse por sí solos, para evitar dañar el dispositivo.
Las ventajas de FTTH son principalmente:
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227 a Número de puerto d e salida 1
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
1. Es una red pasiva, desde la oficina central hasta el usuario, el medio puede ser básicamente pasivo;
2. En segundo lugar, su ancho de banda es relativamente amplio y la larga distancia está en línea con el uso a gran escala de los operadores;
3. En tercer lugar, como se trata de un negocio que se realiza con fibra óptica, no hay ningún problema;
