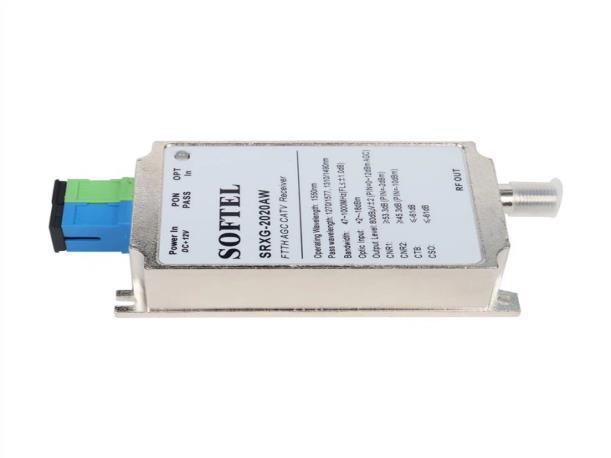

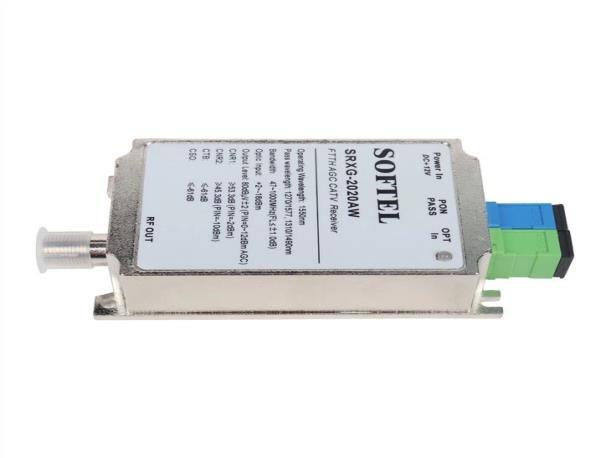

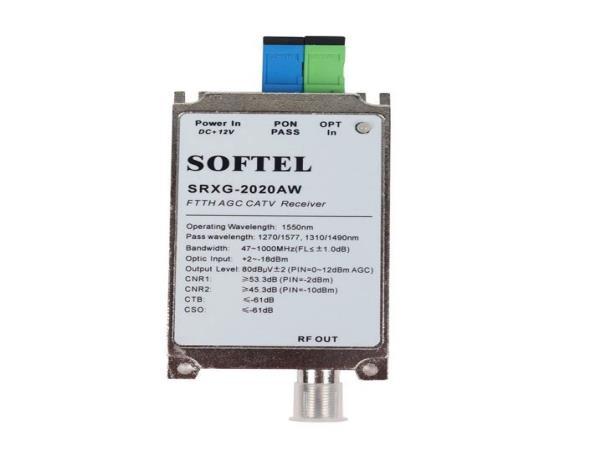

Fabbrica all'ingrosso XGS-PON FTTH Nodo in fibra ottica attivo
SRXG-2020AW per reti CATV
Cerchi una soluzione affidabile e conveniente per la tua rete FTTH CATV? Il nodo in fibra ottica attiva FTTH XGS-PON SRXG-2020AW offre prestazioni eccezionali con il suo basso consumo energetico, ampia gamma dinamica (da +2 dBm a -21 dBm) e alto livello di uscita (>78 dBμV). Progettato per sistemi televisivi sia analogici che digitali, presenta un rumore extra-basso (CNR ≥ 45,3 dB) e un'eccellente planarità (≤±0,75 dB) su una larghezza di banda di 47~1000 MHz. Ideale per reti EPON, GPON e XG-PON, questo nodo ottimizza le risorse di potenza ottica, riducendo i costi di configurazione della rete.
• Ampia gamma dinamica: da +2 dBm a -21 dBm | • Rumore extra-basso: CNR ≥ 45,3
dB | • Livello di uscita elevato: >78 dBμV | • Basso consumo energetico: ≤3 W | • Compatibile con EPON, GPON, XG-PON
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
SRXG-2020AW è un ricevitore ottico FTTH CATV triple play a basso consumo, alte prestazioni e conveniente, utilizzabile sia nella televisione analogica che in quella digitale.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
Il nodo in fibra ottica attiva FTTH XGS-PON SRXG-2020AW, con una larghezza di banda operativa di 47~1000 MHz, è un ricevitore ottico FTTH CATV triple play a bassa potenza, alte prestazioni e conveniente, sia che venga utilizzato in un sistema televisivo analogico o digitale. La ricezione ad alta potenza ottica può essere regolata dal livello PAD, l'uscita di limitazione riprodotta, quindi SRXG-2020AW entro un'ampia gamma dinamica della potenza ottica ricevuta di +2 dBm ~-21 dBm, ha caratteristiche eccellenti.
Caratteristiche
1. Rumore extra-basso (modulato al 3,8%, ricezione a -10 dBm, CNR ≥ 45,3 dB)
2. Ampia gamma di potenza ottica di ricezione dinamica: entro Pin=-16, MER≥36,1dB
3. Richiedi la rete EPON, GPON, XG-PON FTTH
4. Questo nodo in fibra ottica attivo FTTH XGS-PON può far risparmiare una grande quantità di energia ottica, riducendo così notevolmente i costi di configurazione della rete.
5. Entro la larghezza di banda 47~1000MHz, il tutto con eccellente caratteristica di planarità (FL≤±0.75dB)
6. Basso consumo energetico, alte prestazioni, elevato rapporto costi-prestazioni
7. Elevato livello di output, può essere utilizzato da molti utenti
Parametri del nodo in fibra ottica attiva FTTH XGS-PON
Prestazione Indice
Caratteristica ottica
Supplem ento
Lunghezza d'onda di lavoro CATV (nm) 1540~1563
Passa lunghezza d'o nda (nm)
dal 1270 al 1577 dal 1310 al 1490
Isolamento del canal e (dB) ≥40 1550nm e 14 90nm
Ricezione di potenza (dBm)
+2~-18
+2~-20
Perdita di ritorno ott ica (dB) ≥55
TV analogica (CNR>45dB)
TV digitale (MER>30dB)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Funzione RF
TV analogica
Funzione di collegamento
TV digitale
Funzione di collegamento
Caratteristica generale
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Connettore in fibra ottica SC/APC
Larghezza di banda di lavoro (MHz) Da 47 a 1000
Planarità (dB) ≤±0,75
Livello di uscita (dBμV) >78
Perdita di ritorno (dB) ≥14
Impedenza di uscita (Ω) 75
Numero porta di usc ita 1
Collegamento RF F-Femmina
Canale di prova (CH) 59CH (PAL-D)
(%) 3.8
Pin=-1~-14d Bm AGC
47 ~ 862 M Hz
Perno=-10dB m
Responsabile della si curezza informatica (dB) ≤-61
Perno=-16dB m ≥30
Perno=-20dB m
(dB) <1.0E-9
Perno:+2~-2 1dBm
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Lavoro temporaneo
Temperatura di cons ervazione
10 mA
Tempera tura (℃) -20 ~ +55
Tempera tura (℃)
Temperatura relativa del lavoro (%)
Da -40 a 85
Da 5 a 95

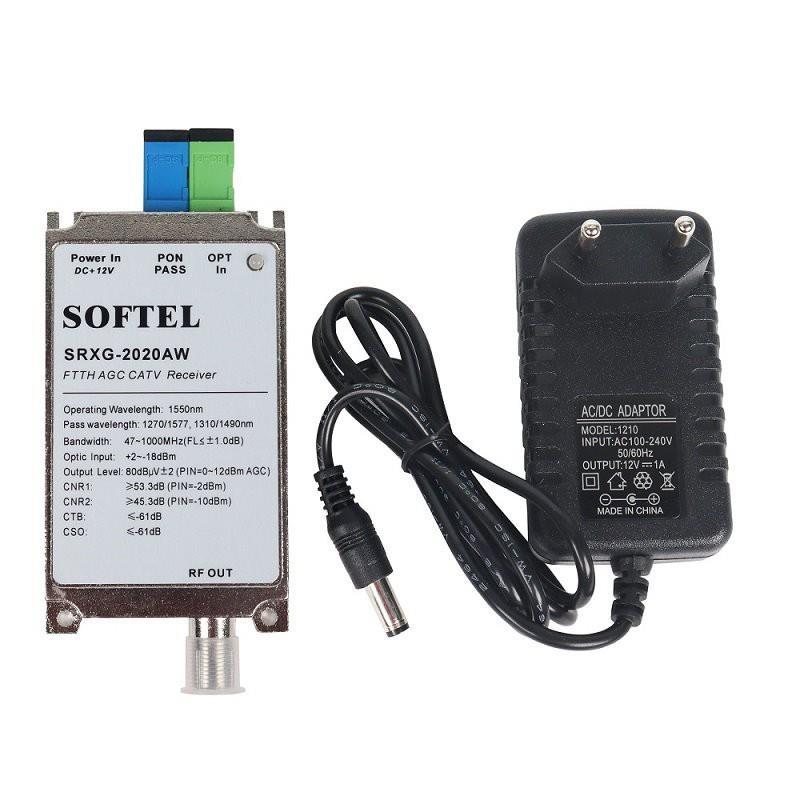

1. Adattatore di alimentazione per questo nodo in fibra ottica attivo FTTH XGS-PON: ingresso 110/220 V, uscita CC 12 V (0,6 A).
2. Mantenere pulito il connettore ottico, un collegamento difettoso causerà un livello di uscita RF troppo basso.
3. Non devono essere regolati autonomamente, per evitare danni al dispositivo.
I vantaggi della FTTH sono principalmente:
1. è una rete passiva, dalla sede centrale all'utente, il centro può essere fondamentalmente passivo;
2. in secondo luogo, la sua larghezza di banda è relativamente ampia e la lunga distanza è in linea con l'uso su larga scala degli operatori;
3. terzo, poiché si tratta di un'attività svolta su fibre ottiche, non ci sono problemi;
