Nodo pasivo óptico SRXG-100WD para televisión digital y fibra óptica doméstica XGS-PON FTTH CATV.
¿Busca una solución rentable y energéticamente eficiente para televisión digital y redes FTTH? El nodo pasivo SRXG-100WD FTTH CATV está diseñado con un tubo receptor ó ptico de alta sensibilidad, sin necesidad de alimentación externa y con un consumo de energía cero. La tecnología CWDM integrada admite un sistema de triple longitud de onda de fibra única, operando a 1550 nm para CATV y transmitiendo longitudes de onda de 1270/1577 nm y 1310/1490 nm. Ideal para la integración de EPON, GPON y XG-PON, garantiza una conectividad fluida con ONU. Con un ancho de banda de trabajo de 45~1050 MHz y un nivel de salida de 61,9~64,4 dBμV, este nodo pasivo es perfecto para aplicaciones modernas de fibra hasta el hogar.
• No requiere energía | • CWDM integrado para triple longitud de onda de fibra única | • Ancho de banda de trabajo de 45 a 1050 MHz | • Compatible con EPON, GPON, XG-PON
| • Tubo receptor óptico de alta sensibilidad
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

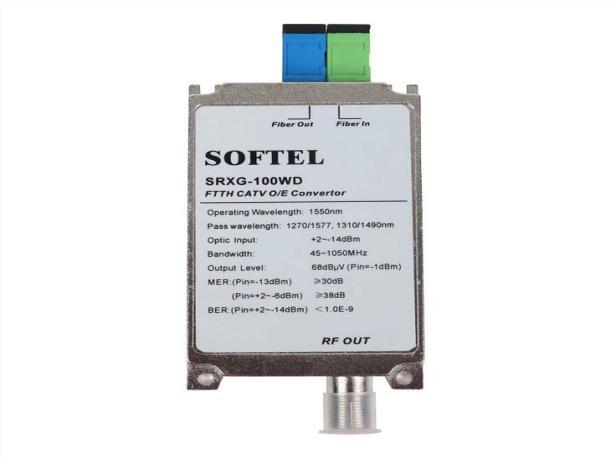

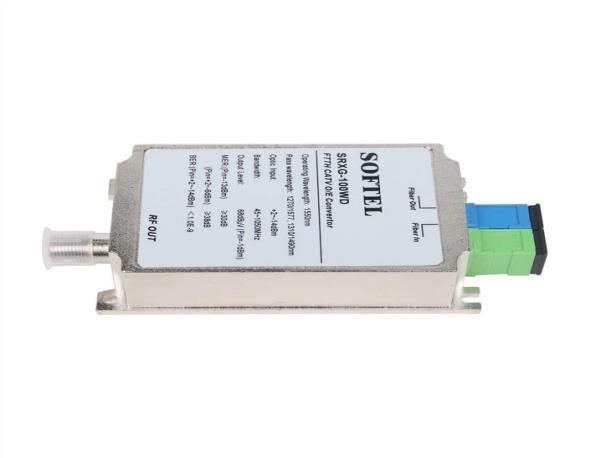

1.0 Breve introducción del nodo pasivo FTTH CATV SRXG-100WD
El convertidor SRXG-100WD CATV es ideal para televisión digital y fibra óptica doméstica. Este equipo incorpora un tubo receptor óptico de alta sensibilidad, sin necesidad de alimentación ni consumo de energía. Con un nivel de potencia óptica de entrada de -1 dBm y Vo de 68 dBuV, ofrece una integración económica y flexible, ideal para la fibra óptica enredes domésticas. Incorpora tecnología CWDM, ideal para sistemas detriple longitud de onda de fibra única. La longitud de onda de operación de CATV es de 1550 nmy las longitudes de onda de paso son de 1270/1577 nm y 1310/1490 nm, lo que facilita la conexión con ONU de EPON, GPON y XG-PON.
2.0 Características del producto del nodo pasivo FTTH CATV SRXG-100WD
1. No requiere energía
2. Ancho de banda de trabajo 45~1050 MHz
3.0 Datos de prueba del nodo pasivo FTTH CATV SRXG-100WD
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
4.0 Índice técnico del nodo pasivo FTTH CATV SRXG-100WD
Elementos
Característica óptica Unidad Índice
Longitud de onda de tra bajo de CATV (Nuevo Méjico) 1540~15 60
Longitud de onda de pas o (Nuevo Méjico) 1270/15 77
Suplemento
Característica óptica
Función de RF
Aislamiento de canal (dB) ≥40 1550 nm y 1490 n m
Recibiendo energía (dBm) +1~-15
Pérdida de retorno óptic a (dB) ≥55
Conector de fibra óptica SC/APC aporte
Ancho de banda de trabajo (Megaher cio) 45~1050 MHz
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Nivel de salida (dBμV) 61,9 - 6 4,4
Televisión digital (Pin=-1dBm)
Pérdida de retorno (dB) ≥14 47~862 MHz
Impedancia de salida (Ω) 75
Número de puerto de sal ida 1
Conexión de RF F-Mujer
Función de televisión digital
Característica general
OMI (%) 4.3 MER (dB) 34,7 - 3 5,5 Pin=-1dBM 28.7 - 3 1 Pin=-13dBm
BER <1.0E-9 Pin: +1~-15dBm
Trabajo temporal (℃) -20~+55
Temperatura de almacen amiento (℃) -40~85
Trabajo relativo a la tem peratura (%) 5~95
Serie 5.0 de nodos pasivos FTTH CATV SRXG-100WD
Modelo Longitud d e onda de entrada
SRXG-100 WD
1270, 157 7, 1310, 14 90, 1550 n m
Operación de CATV
1540~1560 nm
Pase de d atos
Fibra de sa lida
Fibra de e ntrada
1270/1577 nm 1310/1 490 nm
6.0 Nota de Nodo pasivo FTTH CATV SRXG-100WD
Al utilizar el conector RF, la interfaz de entrada RF debe estar conectada al decodificador. De lo contrario, la conexión a tierra es deficiente y provocará la degradación del MER en los segmentos dealta frecuencia delas señales de TV digital.
