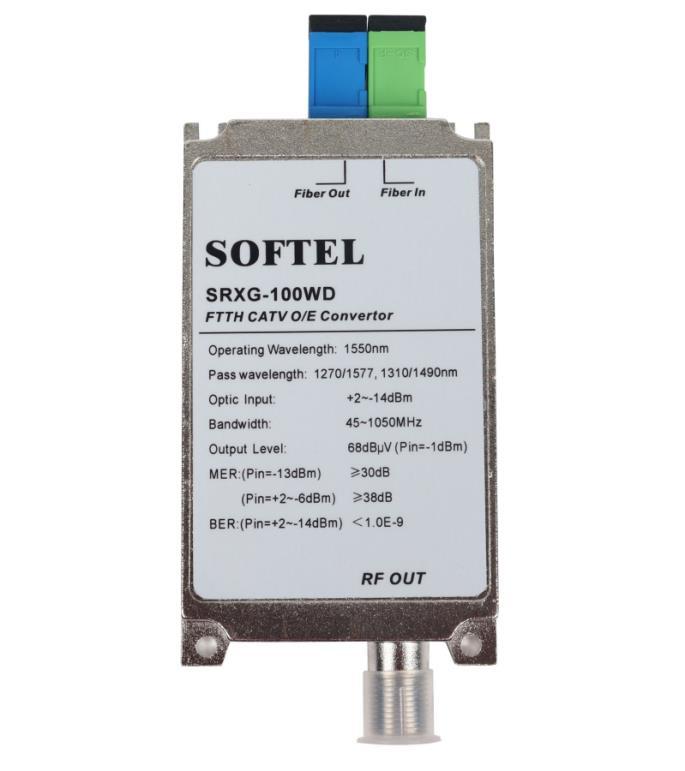

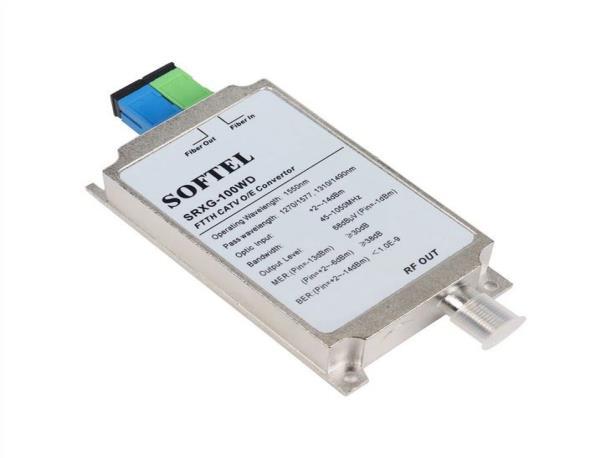

Nodo passivo ottico CATV FTTH XGS-PON all'ingrosso di fabbrica SRXG-100WD per televisione digitale e fibra fino a casa
Cerchi una soluzione conveniente ed efficiente dal punto di vista energetico per la televisione digitale e le reti FTTH? Il nodo passivo SRXG-100WD FTTH CATV è progettato
con un tubo di ricezione ottica ad alta sensibilità, che non richiede alimentazione esterna e non consuma energia. La tecnologia CWDM integrata supporta un sistema a tripla lunghezza d'onda a fibra singola, che funziona a 1550 nm per CATV e passa lunghezze d'onda di 1270/1577 nm e 1310/1490 nm. Ideale per l'integrazione EPON, GPON e XG-PON, garantisce una connettività senza interruzioni con le ONU. Con una larghezza di banda di lavoro di 45~1050 MHz e un livello di uscita di 61,9~64,4 dBμV, questo nodo
passivo è perfetto per le moderne applicazioni in fibra fino a casa.
• Nessuna alimentazione richiesta | • CWDM integrato per fibra singola tripla lunghezza
d'onda | • Larghezza di banda di lavoro 45~1050 MHz | • Compatibile con EPON, GPON,
XG-PON | • Tubo di ricezione ottica ad alta sensibilità
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
1.0 Breve introduzione del nodo passivo FTTH CATV SRXG-100WD
Il convertitore CATV SRXG-100WD è per la televisione digitale, fibra fino a casa. Questa macchina adotta il tubo di ricezione ottico ad alta sensibilità, senza alimentazione, nessun consumo di energia. Quando il livello di potenza ottica in ingresso Pin=-1dBm, Vo=68dBuV, integrazione economica e flessibile dell'applicazione, applicazione della fibra alla rete domestica. È CWDM integrato, adatto per sistemi a tripla lunghezza d'onda a fibra singola, lunghezza d'onda operativa CATV 1550nm, lunghezza d'onda di passaggio 1270/1577nm e 1310/1490nm, può collegare comodamente l'ONU di EPON, GPON, XG -PON.
2.0 Caratteristiche del prodotto del nodo passivo FTTH CATV SRXG-100WD
1. Nessuna alimentazione richiesta
2. Larghezza di banda di lavoro 45~1050MHz
3.0 Dati di prova del nodo passivo FTTH CATV SRXG-100WD
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
4.0 Indice tecnico del nodo passivo FTTH CATV SRXG-100WD
Elementi
Caratteristica ottica Unità Indice Supplemento
Lunghezza d'onda di lavoro CATV (nm) 1540~1560
Passa lunghezza d'on da (nm) 1270/1577
Isolamento del canale (dB) ≥40 1550nm e 149 0nm
Caratteristica ottica
Funzione RF
Ricezione di potenza (dBm) +1~-15
Perdita di ritorno otti ca (dB) ≥55
Connettore in fibra o ttica SC/APC ingresso
Larghezza di banda di lavoro (MHz) Frequenza: 45~1050 MHz
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Livello di uscita (dBμV)
61,9 - 64,4
TV digitale (Pi n=-1dBm)
Perdita di ritorno (dB) ≥14 Frequenza
Impedenza di uscita (Ω) 75
Numero porta di usci ta 1
Collegamento RF
Caratteristica della TV digitale
Caratteristica generale
BER
34,7 - 35,5 Perno=-1dBM 28.7 - 31 Perno=-13dBm
<1.0E-9
Lavoro temporaneo Temperatu ra (℃) -20~+55
Temperatura di conse rvazione Temperatu ra (℃) -40~85
Temperatura relativa del lavoro
(%)
Serie di prodotti 5.0 del nodo passivo FTTH CATV SRXG-100WD
Modello Lunghezza d'onda di i nput
Motore SR XG-100WD
1270, 157 7, 1310, 14 90, 1550n m
CATV in fu nzione
1540~1560 nm
Passaggio dati
Da 5 a 95
Perno:+1~-15d Bm
1270/1577n m 1310/14 90nm
Fibra di us cita
Fibra di ing resso
SC/UPC O SC/APC SC/APC
6.0 Nota di Nodo passivo FTTH CATV SRXG-100WD
1. Quando si utilizza il connettore RF, l'interfaccia di ingresso RF deve essere serrata a STB. Altrimenti la messa a terra è difettosa e causerà la degradazione MER dei segnali TV digitali nei segmenti ad alta frequenza.
2. Mantenere pulito il connettore ottico, un collegamento difettoso causerà un livello di uscita RF troppo basso.
