Modulador analógico Agile CATV 16 en 1 AH1916AM para rango de frecuencia de 860 MHz con configuraciones
NTSC/PAL.
¿Busca una solución fiable para aplicaciones de cabecera de canal adyacente? El modulador analógico ágil CATV 16 en 1 AH1916AM cuenta con un chasis de 4RU para montaje en rack con 16 moduladores ágiles de frecuencia con filtro SAW de alta calidad, que cubren un amplio rango de frecuencias de 45 a 860 MHz. Con bajo ruido fuera de banda, agilidad de frecuencia total y configuración de canal independiente, este modulador es perfecto para sistemas de radiodifusión, hoteles y televisión por cable.
Entre sus características principales se incluyen un nivel de salida de 105 dBµV, estabilidad de frecuencia de ±10 KHz y memoria no volátil para un funcionamiento ininterrumpido.
• 16 moduladores independientes con filtro SAW | • Agilidad de frecuencia completa (45-860 MHz) | • Bajo ruido fuera de banda | • Memoria no volátil | • Configuraciones
NTSC/PAL

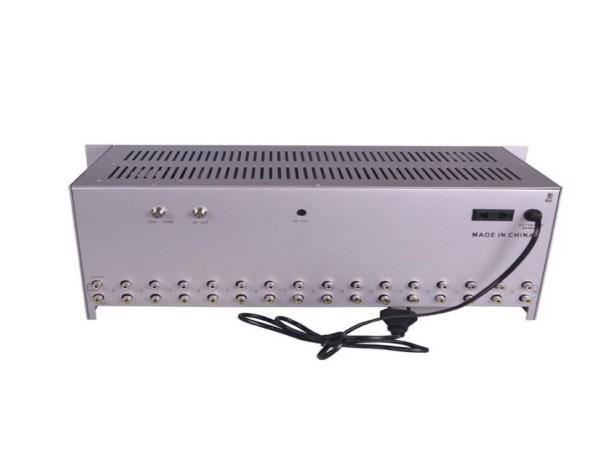

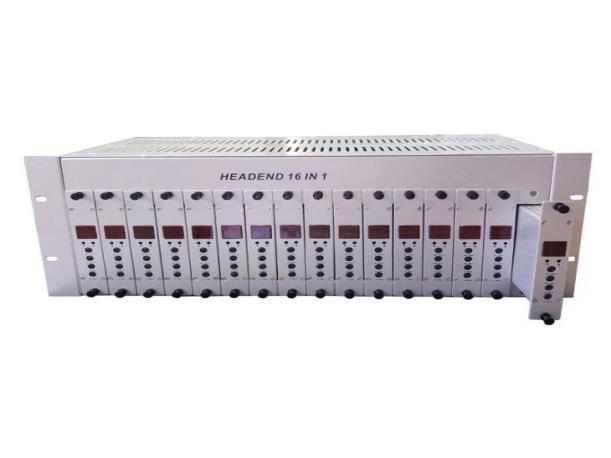

El AH1916AM esunchasis montado en rack4RUquepuede instalar 16 piezas demoduladores ágiles de frecuencia filtrados SAW de alta calidad que cubren 860 MHz.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Nivel de salida 105 dBµV (ajustable)
Punto de prueba -20 dB
Aislamiento puerto a puerto ≥ 35 dB
Pérdida de retorno ≥ 12 dB
Ganar + 8 dB
Capacidad del modulador 16
Rango de voltaje de entrada 110 V o 220 V
Ventilador de enfriamiento 2
Consumo 70 W (carga completa)
Dimensión 42 * 17 * 20 centímetros
GENERAL
RF
Peso neto 9 kg (completamente cargado)
Peso del envío
3,7 kg (solo chasis) 10 kg (completamente cargado)
Tamaño de la caja 53 * 30 * 24 centímetros
Tarjeta moduladora
Frecuencia de salida 45 ~ 860 MHz cualquier canal
Nivel de salida 103 dBµV (ajustable)
Conector de salida Conector F
Relación A/V -11 ~ -18 dB (ajustable)
Estabilidad de frecuencia ±10 kHz
Nivel de entrada de vídeo 0,6-1,5 Vp-p (modulación del 87,5 %)
Conector de entrada de vídeo RCA amarillo
Nivel de entrada de audio 1 Vp-p (desviación de 25 KHz)
Conector de entrada de audio RCA blanco
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
GENERAL Voltaje
PRECAUCIONES
PRECAUCIONES
Evite la acumulación de calor
Asegúrese de tener un acceso fácil al cableado del rack
Facilitar el servicio y mantenimiento
Evite la calefacción directa o el aire acondicionado.
Tomas de corriente de CA
Soporte de rack
Fugas en el edificio
5 V CC
REQUISITOS
Deje espacio en el rack (1'') entre el producto de cabecera alimentado en el equipo
Deje un mínimo de 18 pulgadas detrás del estante del equipo.
Deje un mínimo de 36'' de espacio libre delante del bastidor del equipo.
Si es inevitable, utilice placas deflectoras.
Coloque el equipo cerca de suficientes tomas de corriente para proporcionar energía a los equipos de prueba y herramientas eléctricas.
Asegúrese de que los soportes del bastidor sean lo suficientemente rígidos para sostener los bastidores.
Tenga cuidado con el goteo de agua sobre los equipos debido a goteras en techos, entradas de guías de ondas en techos y condensaciones en tuberías de agua fría.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Sobre nosotros
FMUSER es una empresa especializada en sistemas de transmisión de radiodifusi
ón y televisión, así como en la integración de sistemas IPTV para hoteles.
Fundada en 2009, ha prestado servicio a más de 180 países en todo el mundo. M
ás de 20.000 estaciones de televisión, estaciones de radio y hoteles de diferentes países.
