Transmetteur optique 1330 nm avec AGC MGC pour transmission de signaux CATV et RF
Assurez une transmission fluide du signal grâce au transmetteur optique 1330 nm avec AGC MGC, conçu pour la précision et la fiabilité des applications CATV et RF. Doté d'une
surveillance laser avancée, d'un affichage des paramètres en temps réel et de systèmes d'alarme de panne, ce transmetteur garantit des performances optimales. Doté d'un connecteur RS-232 pour la gestion à distance et d'une large plage de tension (110 V-254 V), il est idéal pour les systèmes de diffusion, de télécommunications et industriels. Ses principales caractéristiques comprennent le contrôle de la température du laser (20 ° C-30 °C), la surveillance du courant de polarisation (> 30 mA) et une puissance de sortie stable.
• Surveillance laser et alarme de panne | • Gestion à distance RS-232 | • Large plage de tension (110 V-254 V) | • Contrôle de la température du laser (20 ℃-30 ℃) | • Surveillance du courant de polarisation (> 30 mA)
Contact : Tomleequan E-mail :
Le logiciel du microprocesseur interne offre de nombreuses fonctions, telles que la surveillance du laser, l'affichage des valeurs, les alarmes de panne et la gestion en ligne. Lorsque le paramètre de fonctionnement du laser dépasse la plage définie, une lumière rouge s'allume pour signaler l'alarme.
Transmetteur optique 1330 nm avec AGC MGC

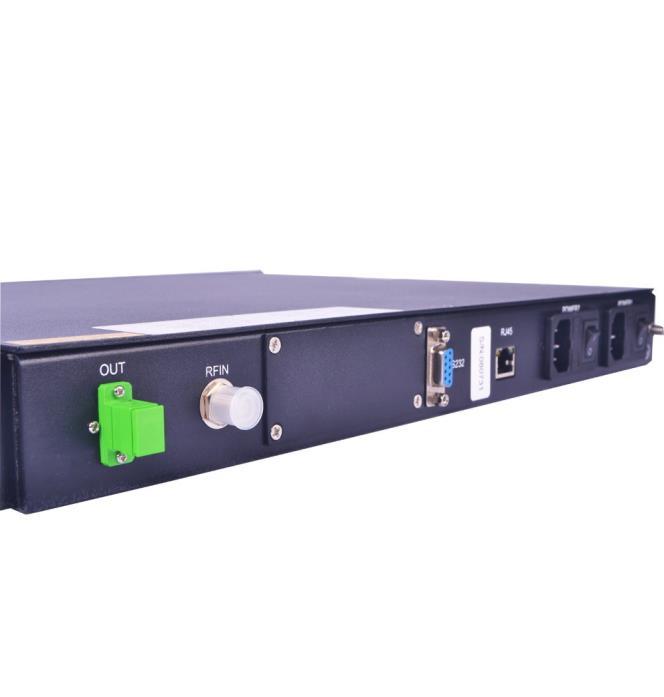

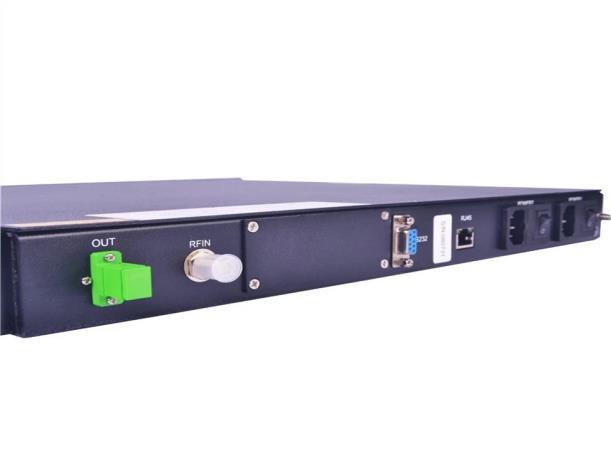

Le logiciel du microprocesseur interne offre de nombreuses fonctions, telles que la surveillance du laser, l'affichage des valeurs, les alarmes de panne et la gestion en ligne. Lorsque le paramètre de fonctionnement du laser sort de la plage définie, une alarme rouge s'allume. Le connecteur standard RS-232 permet de gérer en ligne et de surveiller à un autre endroit

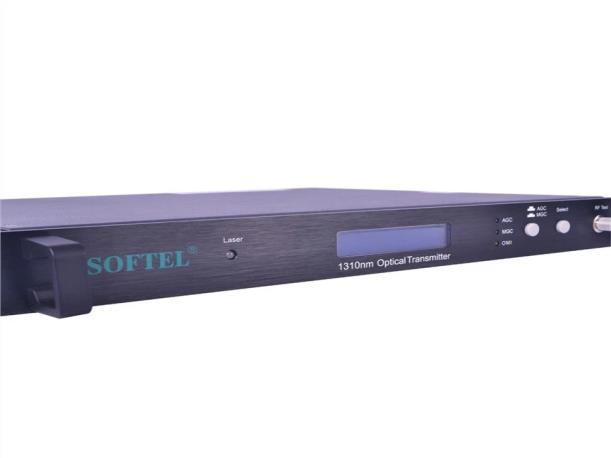

Guide d'utilisation du panneau d'affichage ：
Appuyez sur le bouton « Statut » sur le tableau, les paramètres de fonctionnement de cette machine peuvent être vus à tour de rôle comme suit,
1.Modèle : : ST1310-02,04,06,08,10,12,14,16,18,20,22,24,26,28,30
2. Puissance de sortie : affiche la puissance de sortie de cette machine （ mW ） .
3. Température du laser : le laser fonctionne entre 20℃ et 30℃. Si la température est hors de cette plage, la lumière rouge scintillera pour chauffer.
4. Courant de polarisation : Le courant de polarisation est le principal paramètre de fonctionnement du laser. Le circuit de commande RF ne peut fonctionner que lorsque ce paramètre est supérieur à 30 mA. Un voyant rouge s'allume lorsque le niveau de commande RF dépasse la valeur fixée.
5. Courant REFRG : affiche le courant de fonctionnement du chauffage ou du refroidissement qui peut garantir que la température standard est de 25℃.
6.+ 5V test （ Lectures ） ： montrant la tension interne réelle de ±5V.
Contact : Tomleequan E-mail :
7.- Test 5V （ Lectures ） ： montrant la tension interne réelle de 5V.
8. Test +24V （ Lectures ） ： montrant la tension interne réelle de +24V.
Guide d'utilisation ：
1. Veuillez examiner cet émetteur optique 1330 nm avec AGC MGC, étagère et alimentation pour voir si l'alimentation est bonne.
2. Cette machine adopte une alimentation à découpage de haute qualité et de haute stabilité, ce qui la rend adaptée au fonctionnement sous une tension de 110 V à 254 V.
3. Assurez-vous que le connecteur est propre avant l'installation. Nettoyez le connecteur fibre avec de l'alcool pur avant de connecter la fibre.
4. Après avoir branché l'alimentation, veuillez allumer le bouton situé à l'arrière de la carte. L'écran affichera les informations de base de la machine. Après quelques secondes, le laser s'allumera automatiquement. Si la machine est en bon état, le voyant d'état (laser) passera du rouge au vert. L'écran affichera alors l'état de fonctionnement actuel de la machine.
5. Appuyez sur le bouton « STATUS », vous pourrez alors voir les paramètres de cette machine à tour de rôle.
6. Si toutes les conditions de fonctionnement ci-dessus sont correctes, vérifiez si le niveau d'entrée RF répond aux exigences du rapport de test. Si tout est correct, connectez l'entrée RF à l'émetteur.
