Modulatore IP-DVB-T all'ingrosso di fabbrica con ingresso IP
1024 e uscita portanti non adiacenti
8
Cerchi una soluzione ad alte prestazioni e conveniente per la trasmissione DTV? Il modulatore IP-DVB-T è un dispositivo all-in-one progettato per soddisfare le moderne esigenze di trasmissione. Con 8 canali di multiplexing, 8 canali di modulazione DVB-T e supporto per un massimo di 1024 ingressi IP, questo dispositivo garantisce una trasmissione senza interruzioni con elevata integrazione e costi ridotti. È dotato di 8 uscite portanti non adiacenti (50 MHz~960 MHz), rimappatura PID e modifica PSI/SI, rendendolo ideale per i sistemi DTV di nuova generazione. Conforme agli standard ETSI EN300 744, è perfetto per emittenti e integratori di sistema che cercano affidabilità e
scalabilità.
• 1024 ingressi IP | • 8 uscite portanti non adiacenti | • Rimappatura PID e modifica
PSI/SI | • Gestione di rete basata sul Web | • Conforme a ETSI EN300 744
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Il modulatore IP-DVB-T è un dispositivo "tutto in uno" sviluppato da noi.
Il modulatore IP-DVB-T è un dispositivo all-in-one sviluppato da noi. Ha 8 canali multiplex e 8 canali modulanti DVB-T e supporta un massimo di 1024 ingressi IP tramite la porta GE e 8 portanti non adiacenti (50 MHz~960 MHz) in uscita tramite l'interfaccia di uscita RF. Il dispositivo è inoltre caratterizzato da un elevato livello di integrazione, alte prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione DTV di nuova generazione.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

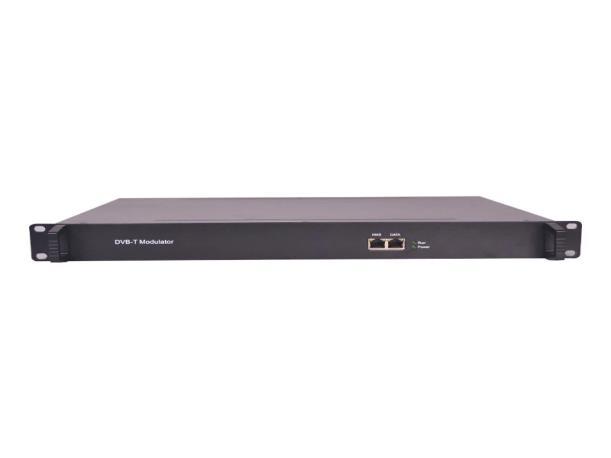

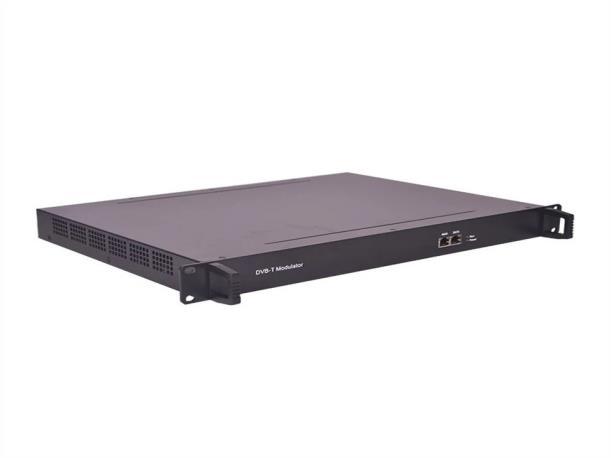

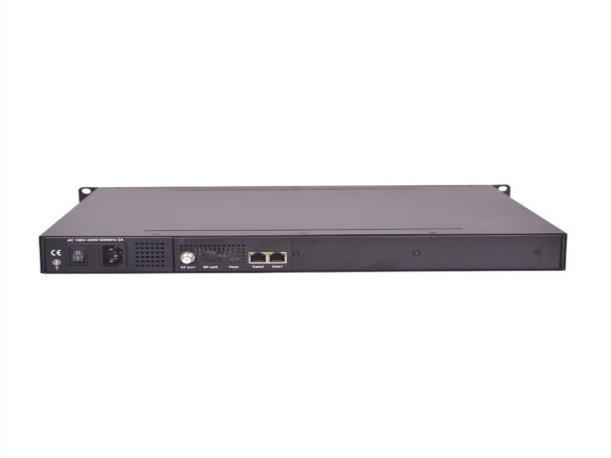

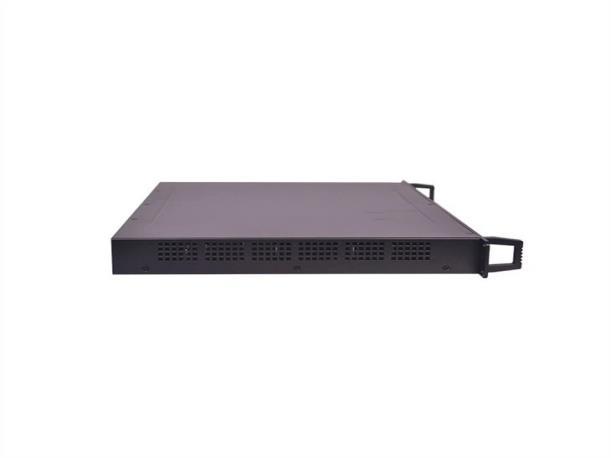

Modulatore IP-DVB-T
Contatto: Tomleequan Email:
CARATTERISTICHE del modulatore IP-DVB-T
2 ingressi GE, interfaccia SFP
Supporta fino a 1024 canali TS su UDP/RTP, unicast e multicast, IGMP v2\v3
Max 840 Mbps per ogni ingresso GE
Supporta la regolazione PCR accurata
Supporta la rimappatura PID e la modifica PSI/SI
Supporta fino a 180 rimappature PIDS per canale
Supporta 8 TS multiplexati su uscita UDP/RTP/RTSP
8 uscite portanti DVB-T non adiacenti, conformi allo standard ETSI EN300 744
Supporta la codifica RS (204,188)
Supporto alla gestione della rete basata sul Web
Specifica del modulatore IP-DVB-T
Ingress
o Ingresso
Protocollo di trasporto
Tasso di trasmissione
Ingresso IP 512×2, 2 porte Ethernet 100/1000M (SFP)
TS su UDP/RTP, unicast e multi cast, IGMP V2/V3
Max 840 Mbps per ogni canale di ingresso
Canale di ingresso 1024
Canale di uscita 8
PID massimi
Mux
Funzioni
180 per canale
Rimappatura PID (automatica/ma nuale opzionale)
Regolazione accurata del PCR
Generazione automatica della tab
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Modula zione
Parame tri
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
ella PSI/SI
Canale 8
Standard di modulazione ETSI EN300 744
Costellazione QPSK/16QAM/64QAM
Larghezza di banda 6/7/8MHz
Modalità di trasmissione 2K/4K/8K
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Uscita RF Interfaccia
Porta di uscita di tipo F per 8 portanti non adiacenti
Gamma RF 50~960 MHz, passo 1 kHz
Livello di uscita
-20~+10dbm (per tutti i vettori), stepping di 0,5db
MER ≥ 40 dB
LCA -55 dBc
Uscita TS 8 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte Ethernet 100/1000M
Sistema Gestione della rete basata sul Web
Requisiti ambientali
Articolo Requisito
Spazio della sala macchin e
Quando l'utente installa una serie di telai per macchine in una sala macchine, la distanza tra 2 file di telai per macchine deve essere di 1,2~1,5 m e la distanza dalla parete non deve essere inferiore a 0,8 m.
Pavimen to della sala macchin e Isolamento elettrico, senza polvere
Resistività di volume del materiale antistatico di terra: 1X10 7 ~1X10 10W , Resistenza di limitazione della corrente di terra: 1M (il cuscinetto del pavimento deve essere maggiore
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
di 450 kg/㎡)
Contatto: Tomleequan Email:
Tempera tura ambient e 5~40℃ (sostenibile), 0~45℃ (breve periodo)
Umidità relativa
si consiglia di installare l'aria condizionata
20%~80% sostenibile 10%~90% a breve termine
Pression e Da 86 a 105 KPa
Porta e finestra Installazione di strisce di gomma per sigillare le fessure delle porte e vetri a doppio livello per finestre
Parete Può essere coperto con carta da parati o con vernice opaca.
Protezio ne antincen dio
Sistema di allarme antincendio ed estintore Energia
L'alimentazione del dispositivo, l'alimentazione dell'aria condizionata e l'alimentazione dell'illuminazione sono indipendenti l'una dall'altra. L'alimentazione del dispositivo richiede alimentazione CA 220 V ±10% 50/60 Hz o 110 V ±10% 50/60 Hz. Si prega di controllare attentamente prima dell'esecuzione.
Requisiti di messa a terra
La buona messa a terra di tutti i moduli funzionali è la base dell'affidabilità e della stabilità dei dispositivi. Inoltre, sono la garanzia più importante di arresto dei fulmini e di reiezione delle interferenze. Pertanto, il sistema deve seguire questa regola.
Il conduttore esterno e lo strato isolante dei cavi coassiali devono mantenere una corretta conduzione elettrica con l'involucro metallico del dispositivo.
Il conduttore di messa a terra deve essere in rame per ridurre l'impedenza ad alta frequenza e il filo di messa a terra deve essere il più spesso e corto possibile.
Gli utenti devono assicurarsi che le due estremità del filo di messa a terra siano ben conduttive elettricamente e antiruggine.
È vietato utilizzare qualsiasi altro dispositivo come parte del circuito elettrico di messa a terra
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
L'area di conduzione tra il filo di messa a terra e il telaio del dispositivo non deve essere inferiore a 25 mm2.
Chi siamo
FMUSER è un'azienda specializzata in sistemi di trasmissione televisiva e broadcasting e nell'integrazione di sistemi IPTV per hotel. L'azienda è stata fondata nel 2009 e ha servito oltre 180 paesi in tutto il mondo. Oltre 20.000 stazioni televisive, stazioni radio e clienti alberghieri da diversi.
