Modulatore agile AH-802E all'ingrosso di fabbrica per sistemi CATV con gamma di frequenza 45～870MHz
Cerchi una soluzione affidabile e conveniente per la modulazione audio/video CATV? Il modulatore Agile AH-802E offre prestazioni eccezionali con un'ampia gamma di frequenza di 45～870MHz, garantendo una trasmissione del segnale senza interruzioni. Il suo design montato su rack 4RU presenta un combinatore attivo integrato, eliminando i cavi non necessari e garantendo livelli di uscita elevati. Perfetto per i sistemi CATV, questo modulatore è impostato in fabbrica per un allineamento e un offset precisi dei canali, rendendolo ideale per applicazioni di trasmissione, ospitalità e istruzione. Con un livello di uscita di 110 dB μV e 132 livelli regolabili, garantisce una qualità del segnale e un'affidabilità superiori.
• Gamma di frequenza 45～870MHz | • Combinatore attivo integrato | • Livello di uscita massimo 110 dB μV | • 132 livelli regolabili | • Ideale per CATV, trasmissione e ospitalit à
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Il modulatore agile AH-802E ha una gamma di frequenza di 45～870MHz ed è un modulatore audio/video agile CATV economico.

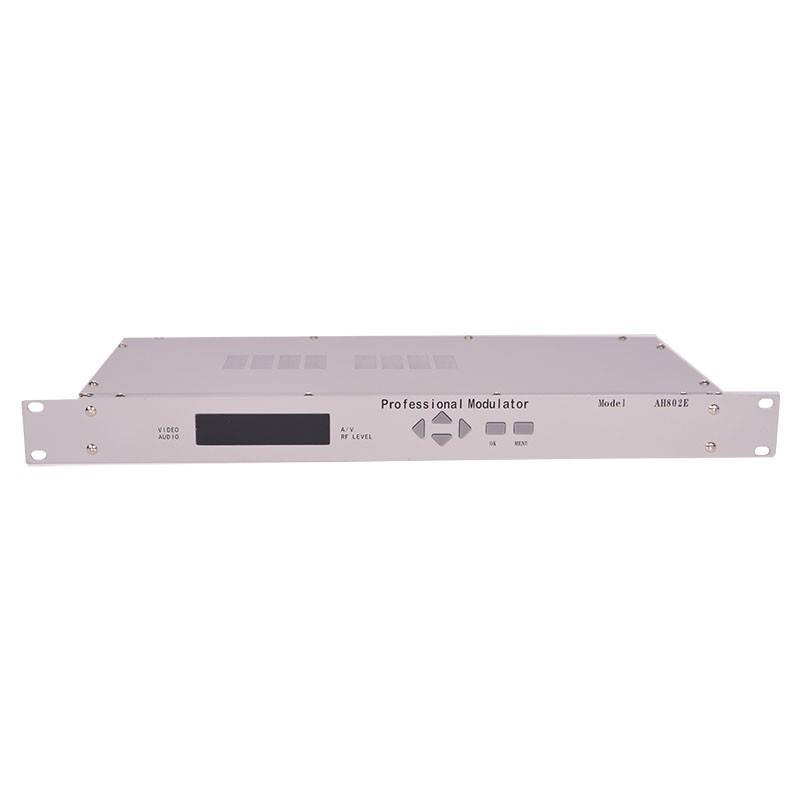

Modulatore agile AH-802E
Descrizione del prodotto
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Il modulatore Agile AH-802E è dotato di untelaio montato surack 4RU con combinatoreattivointegratoche elimina cavi non necessari e potenziali problemi di connessione e garantisce un elevato livello di uscita. Tutti i modulatori sono perfettamente impostati in fabbrica sul canale desiderato e con l'offset corretto.

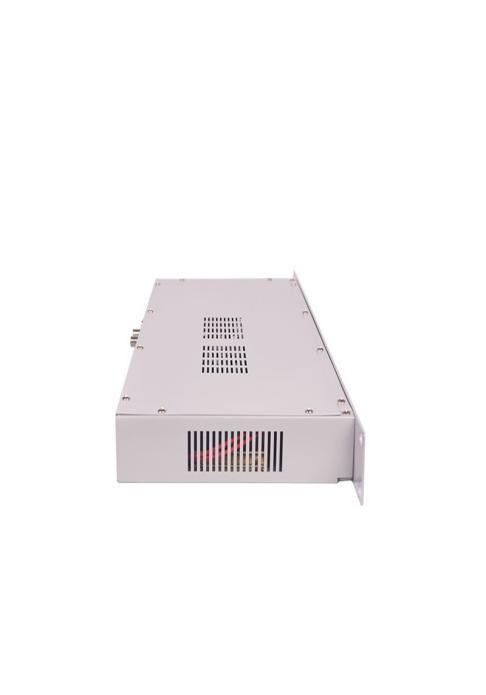

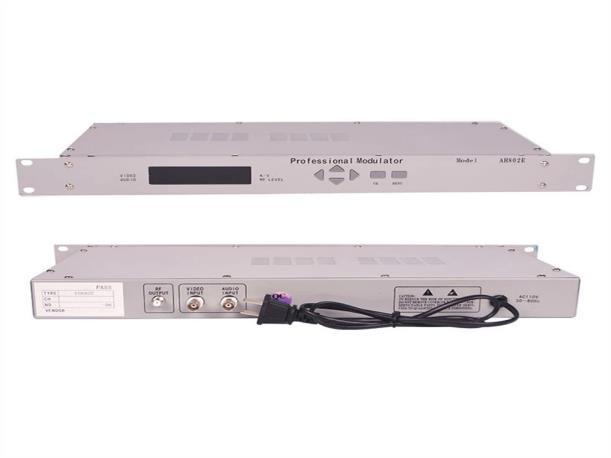

Immagini dettagliate
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Caratteristiche principali
Gamma di frequenza 45～870MHz
Display LED a 5 cifre
Masterizzazione del bus I2C
Componente GaAs utilizzato
Pannello di controllofrontale per regolarela frequenza, illivello di modulazione, il rapporto A/V, il volume, il livello del segnale RF tramite il display LCD ruotando le chiavi
Elevato C/N, affidabile e facile da usare
Specificazione
RF
Gamma di frequenza Da 49,75 MHz a 847,25 MHz
Stabilità di frequenza 5KHz
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Livello di uscita 110 dBμV massimo
Campo di regolazione del livello ≥20 dB (132 livelli regolabili)
Impedenza di uscita 75Ω
Uscita spuria -60 dB
Perdita di ritorno in uscita 14 dB
Canale adiacente 70 dB (minimo 65 dB)
C/N in banda 68 dBmin 65 dB)
Fuori banda 60 dBmin 62 dB)
SE
Frequenza di uscita IF/immagine 38,00 MHz
Livello di uscita IF/immagine 85 dBμV
Frequenza IF uditiva 31,5 MHz
Rapporto portante A/V -10 a -20 dB (10 livelli regolabili)
Video
Livello di ingresso video standard 1,0 V per mille
Impedenza di ingresso video 75Ω
Numero di serie del video 50 dB
Risposta video 1,5 dB
Guadagno differenziale 2,5%
Fase differenziale 2,5°
Ritardo di luminanza di crominanza 40nS
Serraggio video 25 dB
Livello di modulazione video 87,5%
Livello di modulazione 87,5% (132 livelli regolabili)
Audio
Gamma di livello di ingresso da +5 a +25 dBmV
Impedenza di ingresso >10KΩ
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Risposta in frequenza 1,5 dB
Segnale audio 52 dB
Distorsione audio 0,4%
Frequenza audio Frequenza 6,50 MHz ± 500 Hz
Deviazione massima della frequenza audio 50KHz
Pre-enfasi 50 μs
Deviazione della modulazione audio 132 Livello regolabile
Generale
Energia 220V.CA/50 Hz
Dimensione 19"(L)×12.6"(P)×1.75"(A)
Temperatura di funzionamento -10+40
Peso Circa 3,5 kg
