097amodulatore agile all'ingrosso di fabbrica catv 16 - modulatore agile a frequenza filtrata saw a

Contatto: Tomleequan Email:

Modulatore Agile all'ingrosso di fabbrica CATV 16 - Modulatore

Agile a frequenza filtrata SAW a 16 canali per sistemi CATV a

860 MHz

Cerchi una soluzione affidabile per semplificare le operazioni di headend CATV? Agile

Modulator CATV 16 è uno chassis 4RU montato su rack progettato per ospitare fino a 16

modulatori agili di frequenza filtrata SAW di alta qualità, che coprono un'ampia gamma di frequenze di 45-860 MHz. Il suo combinatore attivo integrato elimina i cavi non necessari, garantendo alti livelli di uscita e riducendo i problemi di connessione. Con un basso rumore fuori banda, è perfetto per headend di canali adiacenti. Ideale per istituti di trasmissione, ospitalità e istruzione, questo modulatore offre una configurazione flessibile dei canali, memoria non volatile e un display LED a due cifre per una rapida identificazione dei canali.

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

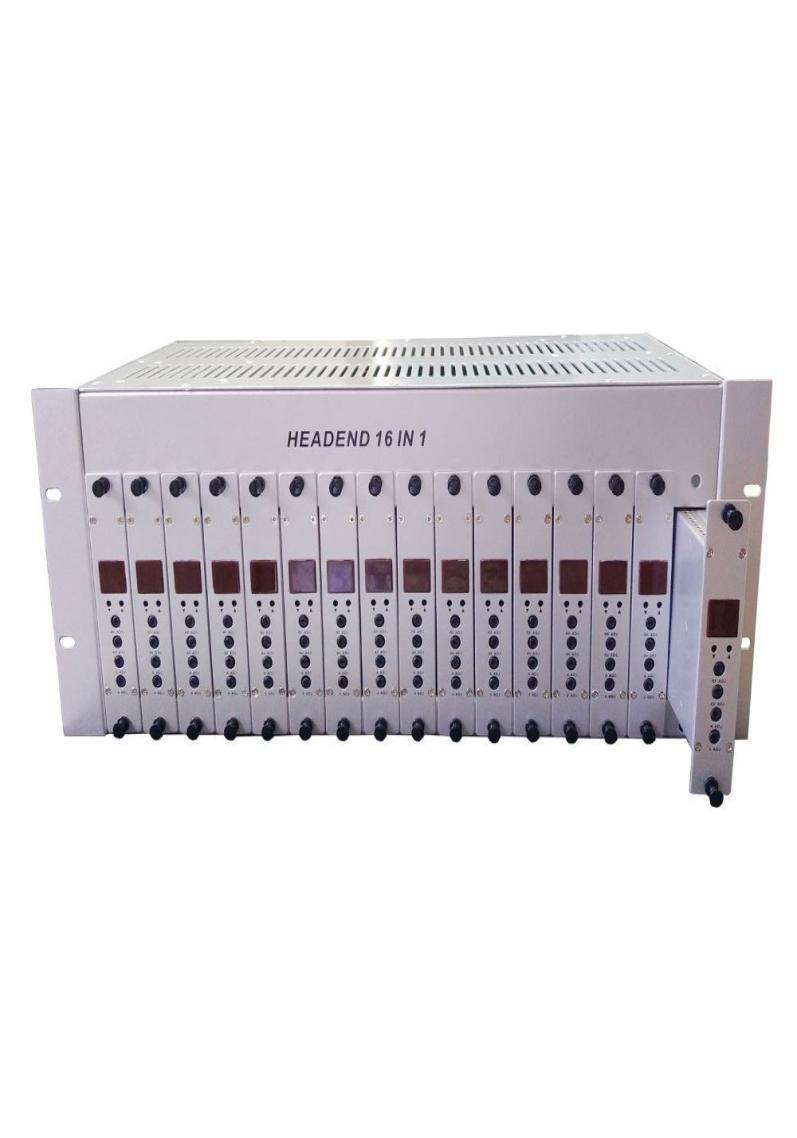

Il modulatore agile catv 16 è un telaio da 4 RU montato su rack che consente l'installazione di un massimo di 16 modulatori agili di frequenza filtrata SAW di alta qualità che coprono 860 MHz.

Modulatore agile catv 16

Agile modulator catv 16 è untelaio montato su rack 4RU che consente l'installazione di un massimo di 16 modulatori agili di frequenza filtrata SAW di alta qualità che coprono 860 MHz. Il combinatore attivo integrato elimina i cavi non necessari e i potenziali problemi di connessione e garantisce un elevato livello di uscita. Il basso rumore fuori banda lo rende ideale in headend di canale adiacente.

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Tomleequan Email:

CARATTERISTICHE del modulatore Agile catv 16

1. L'agilità di frequenza completa consente la rapida creazione di formazioni di canali

2. Ogni canale è completamente indipendente. La configurazione del canale è flessibile

3. Due ventole di raffreddamento per la dissipazione del calore prolungano la durata utile

4. La memoria non volatile garantisce che la programmazione del canale rimanga anche dopo un'interruzione di corrente

5. Il display LED a due cifre fornisce una rapida identificazione del canale

6. Disponibile nelle configurazioni NTSC o PAL

Specifica del modulatore Agile catv 16

Telaio

RF

GENERALE

Gamma di frequenza

45 ~ 860 MHz

Connettore di uscita Connettore F

Livello di uscita 105 dBµV (Regolabile)

Punto di prova -20 dB

Isolamento da porta a porta ≥ 35 dB

Perdita di ritorno ≥ 12 dB

Guadagno + 8 dB

Capacità del modulatore 16

Intervallo di tensione in ingresso 110V o 220V

Ventola di raffreddamento 2

Consumo 57 W (completamente carico)

Dimensione 42 * 17 * 20 centimetri

Peso netto 10 KG (completamente carico)

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan Email:

Peso di spedizione

Dimensioni della scatola

Scheda modulatrice

Frequenza di uscita

3,7 KG (solo telaio) 11 KG (completamente carico)

Dimensioni: 53 * 30 * 24 centimetri

45 ~ 860 MHz

Livello di uscita 113 dBµV (Regolabile)

Connettore di uscita

RF

Connettore F

Rapporto A/V -11 ~ -18 dB (Regolabile)

Stabilità di frequenza ±5KHz

Livello di ingresso video 0,6-1,5 Vp-p (modulazione 87,5%)

Connettore di ingresso video RCA giallo

Livello di ingresso audio 1 Vp-p (dev. 25 KHz)

Connettore di ingresso audio RCA bianco

GENERALE Voltaggio Corrente continua 5V

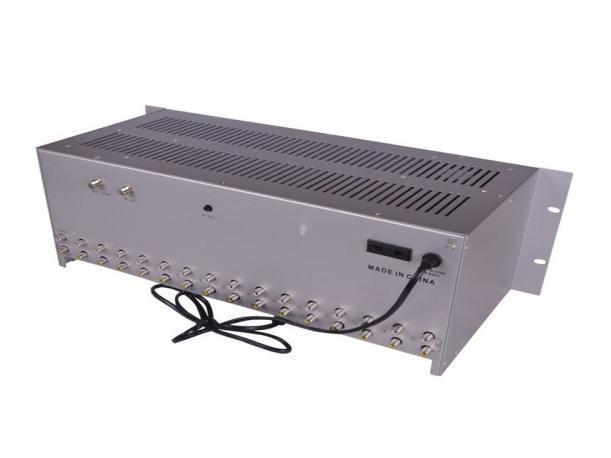

1. INGRESSO VIDEO E AUDIO

Invia il segnale video e audio a ciascuna scheda modulatrice

2. PUNTO DI PROVA

Il livello di uscita letto a questo punto sarà inferiore di 20 dB rispetto all'uscita effettiva

3. USCITA RF

Su questa porta vengono forniti 16 segnali CATV modulati a 105 dBµV di uscita massima

4. RF OUTPUT ADJ.

Regolazione del livello di uscita del combinatore su RF OUTPUT. Il controllo è regolabile su un intervallo di 8 dB. Girare in senso orario per aumentare il livello di uscita

5. PRESA E CAVO DI ALIMENTAZIONE

Fonte di alimentazione 110V o 220V

6. GND

Per la messa a terra del modulatore

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Chi siamo

FMUSER è un'azienda specializzata in sistemi di trasmissione televisiva e broadcasting e nell'integrazione di sistemi IPTV per hotel. L'azienda è stata fondata nel 2009 e ha servito oltre 180 paesi in tutto il mondo. Oltre 20.000 stazioni televisive, stazioni radio e clienti alberghieri da diversi.
