Amplificateur
Contact : Tomleequan E-mail
RF exté
rieur
de gros, avec gain réglable pour transmission bidirectionnelle et égalisation du signal
Vous rencontrez des difficultés avec des signaux RF faibles en extérieur ? L'amplificateur
RF extérieur est une solution robuste conçue pour améliorer la puissance et la qualité du signal, prenant en charge les transmissions montantes et descendantes. Doté d'un gain r
églable (0 à 15 dB), d'une suppression du bruit et d'une conception étanche et anti-orage, cet amplificateur garantit des performances fiables dans les réseaux de distribution et de transmission interurbaine multi-classes. Avec un gain nominal ≥ 30 dB et une plage de fréquences de 47/54/85 à 862 MHz, il est idéal pour les systèmes de tél évision par câble, de télécommunications et de diffusion.
• Gain réglable (0~15 dB) | • Prise en charge de la transmission bidirectionnelle | •
Conception étanche et anti-tonnerre | • Suppression du bruit pour un meilleur rapport signal/bruit | • Idéal pour les systèmes CATV, de télécommunications et de diffusion
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Un amplificateur RF bidirectionnel accordable extérieur est un dispositif d'amplification de signal radiofréquence conçu pour les environnements extérieurs. Il améliore non seulement la puissance du signal reçu, mais traite également les signaux montants et descendants, et permet d'ajuster le gain pour s'adapter à différents scénarios d'application et besoins.
Idéal pour la transmission bidirectionnelle (réservable) et l'égalisation du signal des transmissions interurbaines multi-classes ou des réseaux de distribution exigeants. Il est équipé de modules doubleurs de puissance importés de Philips et NEC. Le préamplificateur audio est un amplificateur push-pull à tube micro-ondes à faible bruit pour un gain suffisant. Il dispose d'une entrée et de deux sorties, et chaque connexion est protégée contre les surintensités. La branche de sortie ou la distributivité peut être modifiée. L'utilisation d'un double égaliseur simplifie et accélère le réglage de la planéité de la transmission multi-classes. L'atténuateur et l'égaliseur sont enfichables, permettant aux utilisateurs de choisir entre un modèle fixe ou réglable. L'alimentation commutée (ou linéaire) hautement fiable et la conception étanche et anti-orage garantissent un fonctionnement stable et durable.
Principales caractéristiques de l'amplificateur RF extérieur
1. Amplification du signal : augmente la puissance du signal RF reçu et améliore la qualité du signal.
2. Suppression du bruit : réduit le bruit dans le signal et améliore le rapport signal/bruit.
3. Couverture étendue : étend la couverture des systèmes de communication sans fil en améliorant la puissance du signal.
4. Gain réglable : les utilisateurs peuvent ajuster le gain de l'amplificateur en fonction de leurs besoins réels pour
Contact : Tomleequan E-mail :
obtenir les meilleures performances.
5. Transmission bidirectionnelle : il prend en charge l'amplification des signaux de liaison montante et de liaison descendante et convient aux systèmes de communication bidirectionnels.
Caractéristiques
Article
Transmission vers l'avant
Gamme de fréquences
Gain nominal
Unité Paramètres techniques
dB ≥30 ≥30 ≥30
Planéité dans la bande dB ±0,75
Niveau d'entrée nominal dBμV 72
Niveau de sortie nominal
Plage de réglage du gain
Plage de réglage de la pente
Facteur de bruit
CTB
OSC
Perte de retour
Transmission inversée
Gamme de fréquences
Planéité dans la bande
Perte de retour
Gain nominal
Niveau de sortie MAX
Plage de réglage du gain
Plage de réglage de la pente
Réponse générale
dB Réglable : 0~15 dB, Fixe : 3, 6, 9, 12, 15
dB Réglable : 0~24 dB, Fixe : 6, 9, 12, 15, 18
dB ≤12
dB 60
dB 60
dB ≥14
MHz 5~30/42/65 (ou spécifié par l'utilisateur)
dB ±0,75
dB ≥14
dB 0 ou 20 sélectionnés
dBμV ≥110
dB 0~15
dB 0~10
Tension d'alimentation (50 Hz) V A : ~(130-265) V, B :~(30-80) V, C :~(90-130) V
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
de tonnerre

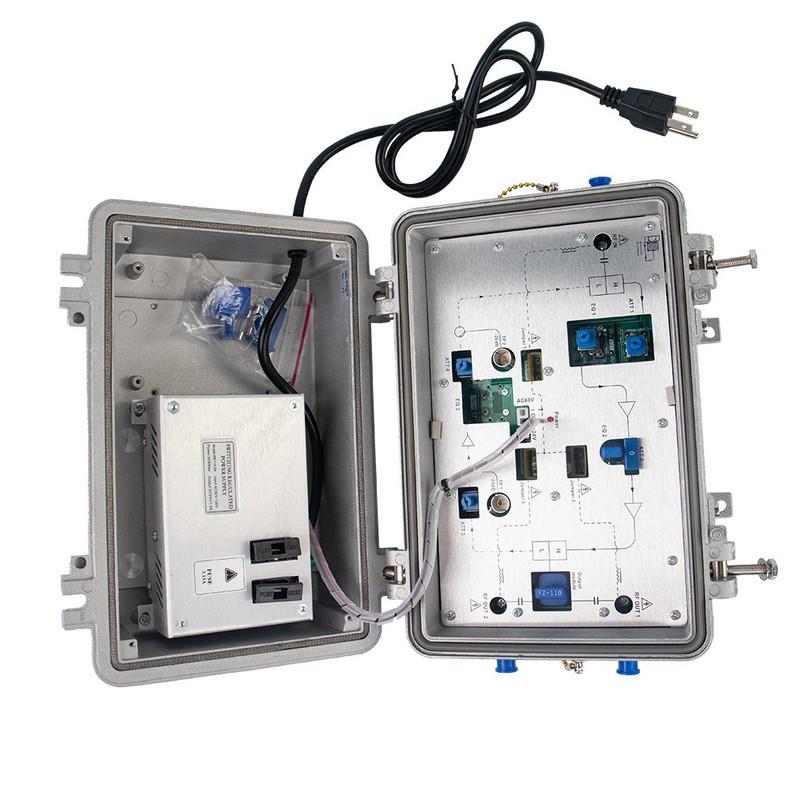

Diagramme de structure
5 (10/700μS)
Tension de la source d'alimentation : ~220 V (A), ~60 V (B) ~110 V (C)
1. Entrée RF
4. Égaliseur avant 1
2. Port de test RF d'entrée -20 dB 3. Transférer ATT1
5. Bloc d'alimentation enfichable 1 6. Bloc d'alimentation 2
7. Bloc d'alimentation 3 8. EQ2 (-6 dB)
10. Prise de sortie ou répartiteur (en option)
Plug-in ATT Forward 2
Sortie RF 1 Port de test RF de sortie 12-30 dB 13. Sortie RF 2
Inverser ATT1
Port de test RF inversé 1 16. Inverser ATT2
Égaliseur inversé
Port de test RF inversé 2 19. Entrée d'alimentation de la carte mère
LED d'alimentation
