Câble TV passif en gros, nœud optique pour FTTH CATV avec sortie 68 dBμV et aucune consommation d'énergie
Vous recherchez une solution économique et économe en énergie pour vos réseaux
FTTH CATV ? Le nœud optique passif pour câble TV est un convertisseur optique-RF FTTH hautes performances, conçu pour la télévision numérique et la fibre optique jusqu'au domicile. Sans alimentation électrique et doté d'un tube récepteur optique haute sensibilité, il assure une intégration transparente de trois réseaux. Avec un niveau de sortie de 68 dBμV à une broche de -1 dBm, ce dispositif fonctionne sur une bande passante de 45 à 1 050 MHz, ce qui le rend idéal pour les réseaux CATV FTTH, triple play et les systèmes PON FTTH.
• Aucune consommation d'énergie | • Tube de réception optique haute sensibilité | •
Niveau de sortie 68 dB μV | • Bande passante 45 à 1 050 MHz | • Idéal pour les réseaux CATV, FTTH et triple play
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

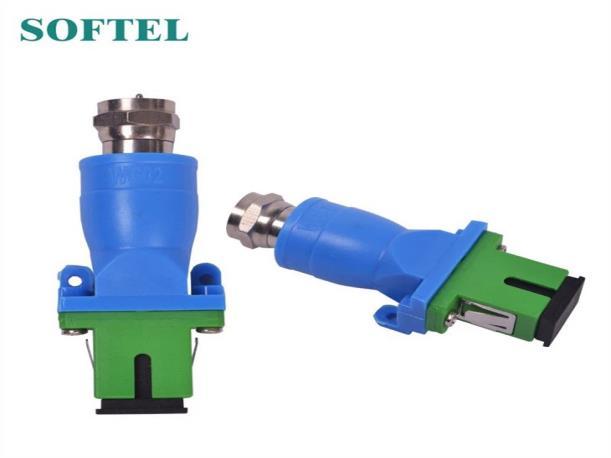

Le nœud optique de télévision par câble passif est un convertisseur optique CATV FTTH vers RF. Nœud optique passif pour télévision par câble
Brève introduction du nœud optique de télévision par câble passif

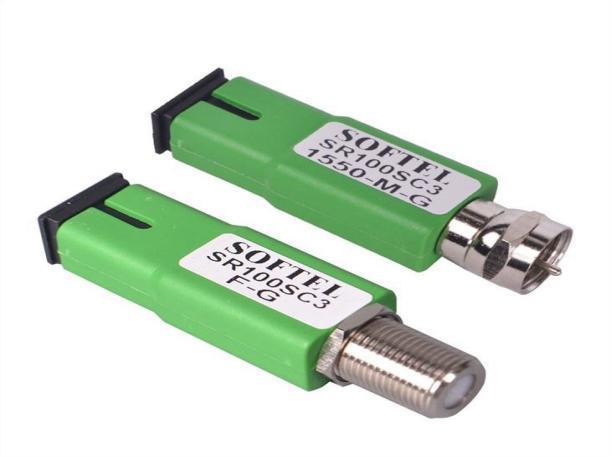

Nœud optique passif pour télévision numérique, fibre optique jusqu'au domicile. Ce nœud utilise un tube récepteur optique hautesensibilité, sans alimentation niconsommation. Avec une puissance optique d'entrée(Pin= -1 dBm, Vo = 6-8 dB V), il permet une intégration économique et flexible de trois réseaux, notamment la fibre optique jusqu'au domicile. Le SR100, avec son aspect émaillé, propose deux modes optiques :
1. SR100 : longueur d'onde de fonctionnement CATV 1260~1620 nm.

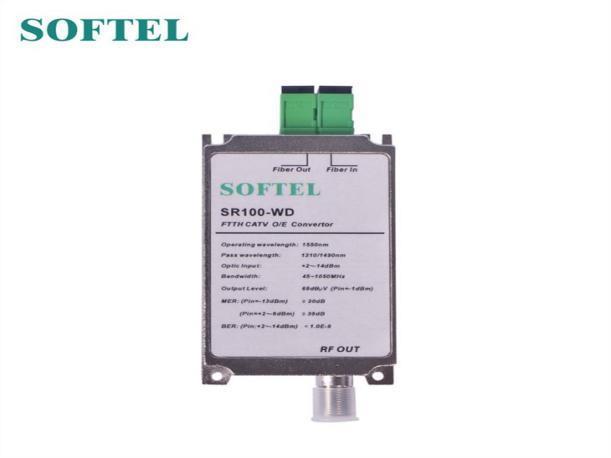

2. SR100/WF : filtre 1310/1490 nm intégré, adapté au système à triple longueur d'onde à fibre unique, longueur d'onde de fonctionnement CATV 1550 nm.
Caractéristiques du produit du nœud optique passif pour télévision par câble
1. Aucune alimentation requise
Contact : Tomleequan E-mail :
Contact : Tomleequan E-mail :
2. Bande passante de travail 45~1050MHz
3. Niveau de sortie = 68 dBμV (broche = -1 dBm)
Application principale du nœud optique de télévision par câble passif
1. CATV FTTH
2. Intégration de trois réseaux
3. FTTH PON
Données de test
Index technique du nœud optique passif de télévision par câble
Articles Fonction optique Unit é Indice Supplément
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Longueur d'onde de tra vail CATV (nm)
1260~16 20 SR100
1540~15 63 SR100/WF
Isolation des canaux (dB) ≥40 1550 nm et 1490 nm
≥ 0,85 1310 nm
Fonction optique
Responsabilité (A/ H)
≥0,9 1550 nm
Réception de puissance (dB m) +2~-14
Perte de retour optique (dB) ≥55
SC/APC SR100-SC
Fonctionnalité RF
Connecteur de fibre op tique
FC/APC SR100-FC
Bande passante de travail (MH z) 45~1050 MHz
Niveau de sortie (dBμ V) >68 Télévision numérique (Pi n = -1 dBm)
Perte de retour (dB) ≥14 47~862 MHz
Impédance de sortie (Ω) 75
Numéro de port de sor tie 1
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Fonctionnalité de DigitalTV
Contact : Tomleequan E-mail :
Raccordement RF
(%) 4.3 MER (dB) ≥38 Broche = -1 dBM ≥30 Broche = -13 dBm
Caractéristiques générales
Température de travail (℃) -20~+55
Température de stocka ge (℃) -40~85
Température relative a u travail (%) 5~95
23×53×1 2
Taille (L) × (P) × (H) (m m)
Type A (type émail)

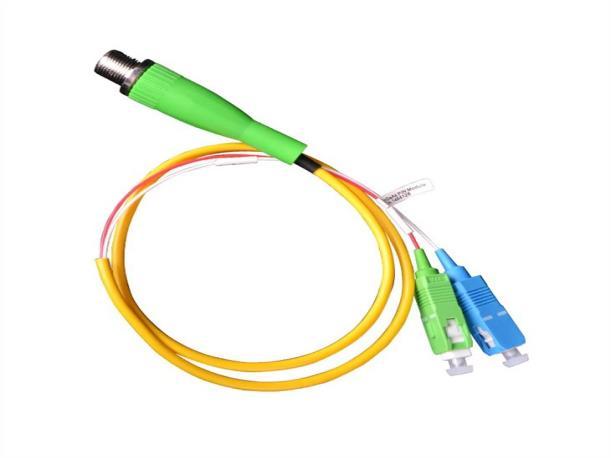

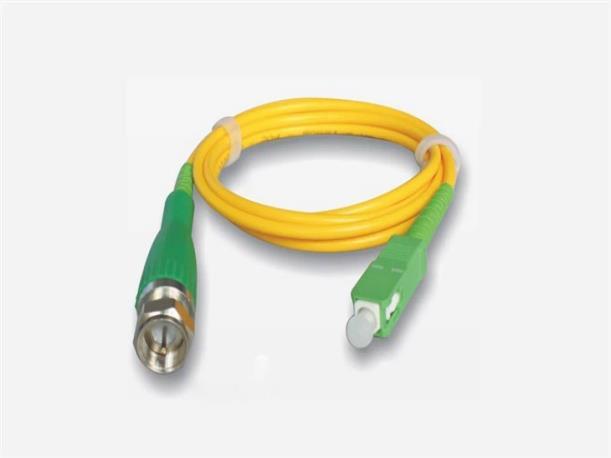

Ф13×28 Type B (type de fibre)
50×88×2 2 Type C (type boîte)
