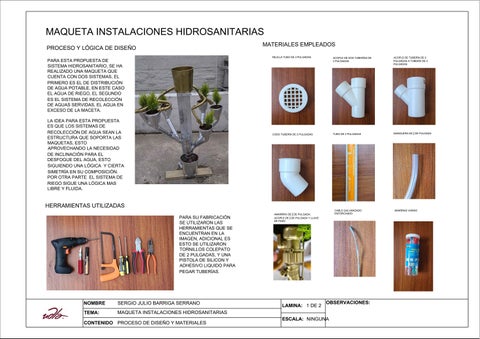

MAQUETA INSTALACIONES HIDROSANITARIAS MATERIALES EMPLEADOS
PROCESO Y LÓGICA DE DISEÑO
REJILLA TUBO DE 3 PULGADAS
ACOPLE DE DOS TUBERÍAS DE 2 PULGADAS
ACOPLE DE TUBERÍA DE 2 PULGADAS A TUBERÍA DE 3 PULGADAS
CODO TUBERÍA DE 2 PULGADAS
TUBO DE 2 PULGADAS
MANGUERA DE 34 DE PULGADA
PARA ESTA PROPUESTA DE SISTEMA HIDROSANITARIO, SE HA REALIZADO UNA MAQUETA QUE CUENTA CON DOS SISTEMAS, EL PRIMERO ES EL DE DISTRIBUCIÓN DE AGUA POTABLE, EN ESTE CASO EL AGUA DE RIEGO, EL SEGUNDO ES EL SISTEMA DE RECOLECCIÓN DE AGUAS SERVIDAS, EL AGUA EN EXCESO DE LA MACETA. LA IDEA PARA ESTA PROPUESTA ES QUE LOS SISTEMAS DE RECOLECCIÓN DE AGUA SEAN LA ESTRUCTURA QUE SOPORTA LAS MAQUETAS, ESTO APROVECHANDO LA NECESIDAD DE INCLINACIÓN PARA EL DESFOGUE DEL AGUA, ESTO SIGUIENDO UNA LÓGICA Y CIERTA SIMETRÍA EN SU COMPOSICIÓN. POR OTRA PARTE EL SISTEMA DE RIEGO SIGUE UNA LÓGICA MAS LIBRE Y FLUIDA.
HERRAMIENTAS UTILIZADAS PARA SU FABRICACIÓN SE UTILIZARON LAS HERRAMIENTAS QUE SE ENCUENTRAN EN LA IMAGEN, ADICIONAL ES ESTO SE UTILIZARON TORNILLOS COLEPATO DE 2 PULGADAS, Y UNA PISTOLA DE SILICON Y ADHESIVO LIQUIDO PARA PEGAR TUBERÍAS.
NOMBRE
SERGIO JULIO BARRIGA SERRANO
TEMA:
MAQUETA INSTALACIONES HIDROSANITARIAS
CONTENIDO PROCESO DE DISEÑO Y MATERIALES
CABLE GALVANIZADO ENTORCHADO
AMARRRA DE 34 DE PULGADA, ACOPLE DE 21 DE PULGADA Y LLAVE DE PASO
LAMINA: 1 DE 2
OBSERVACIONES:
ESCALA: NINGUNA
AMARRAS VARIAS
