PRESENTACION PROYECTO GNRL

PREMIO MARIO HERNANDEZ

INTRODUCCION

En la siguiente presentación se ilustrará y explicara, la realización del proyecto para la marca GNRL como participante del premio Mario Hernández 2024, en este se observarán los retos, la inspiración, el desarrollo, el diseño, las propuestas y el resultado que llevaron varias ideas a un diseño completo de un edificio que buscara solucionar distintas problemáticas tales como, el diseño de espacios, el contexto, el clima, la sostenibilidad y las necesidades ofrecidas por el cliente enfrentándose a una disruptividad que logre denotar el proyecto en el contexto donde se ubicara.

• ACERCA DE GENERAL

• ACERCA DE MI

• MOOD BOARD

• UBICACIÓN Y CONTEXTO

• REFERENTE

• ANALISIS PLANIMETRICO

• PRESUPUESTO PRECIOS FINALES

• FICHA TECNICA DEL PROYECTO

• CONCLUSIONES

• APORTE A GENERAL

• ANEXOS:

• TEXTO DEL PROYECTO

• PLANIMETRIA

• PRESUPUESTO COMPLETO

INDICE

ACERCA DE GENERAL

GNRL studios es una marca de ropa que explora la relación entre la moda y el arte. Sus dos fundadores Santiago y Martin pintan a mano obras de arte sobre telas de las cuales fabrican prendas exclusivas y únicas con un concepto de arte llamado

WEARABLE ART.

Ofrecen un estilo innovador con una identidad propia el cual combinan diseños funcionales y disruptivos que inspiren a las personas en el diseño del arte y la moda.

ACERCA DE MI

Mi nombre es Juan Sebastián Clavijo Luna, soy de Bogotá y soy un arquitecto egresado de la universidad católica de Colombia, graduado el 31 de marzo de 2023, cuento con bases y conocimientos en el diseño

arquitectónico, constructivo y urbano, el cual busca especializarse y orientarse en el diseño de proyectos turísticos y de vivienda.

Al conocer el premio Mario Hernández decidí tomar el reto pues me considero alguien creativo y que debo tomar las oportunidades que me ofrezca la vida, salga adelante o no, tomare la experiencia que me motive y me permita llegar a nuevas oportunidades y nuevos retos de diseño, aprendizaje.

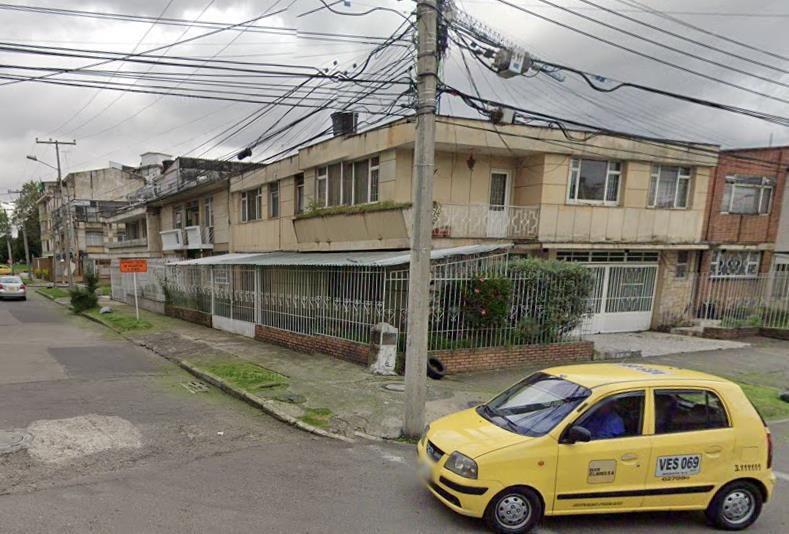

CONTEXTO

Si bien el proyecto solo se mencionaba que debía estar localizado en la ciudad de Bogotá, se realizó una búsqueda de un lote que contara con las mismas medidas proporcionadas por la marca GNRL: lote esquinero de 20x30m2.

Se encontró un lote que contaba con estas mismas características exactas el cual está en venta y se encuentra localizado en el barrio Gran América con la dirección: Cl. 25

#31a-3, Bogotá.

REFERENTE

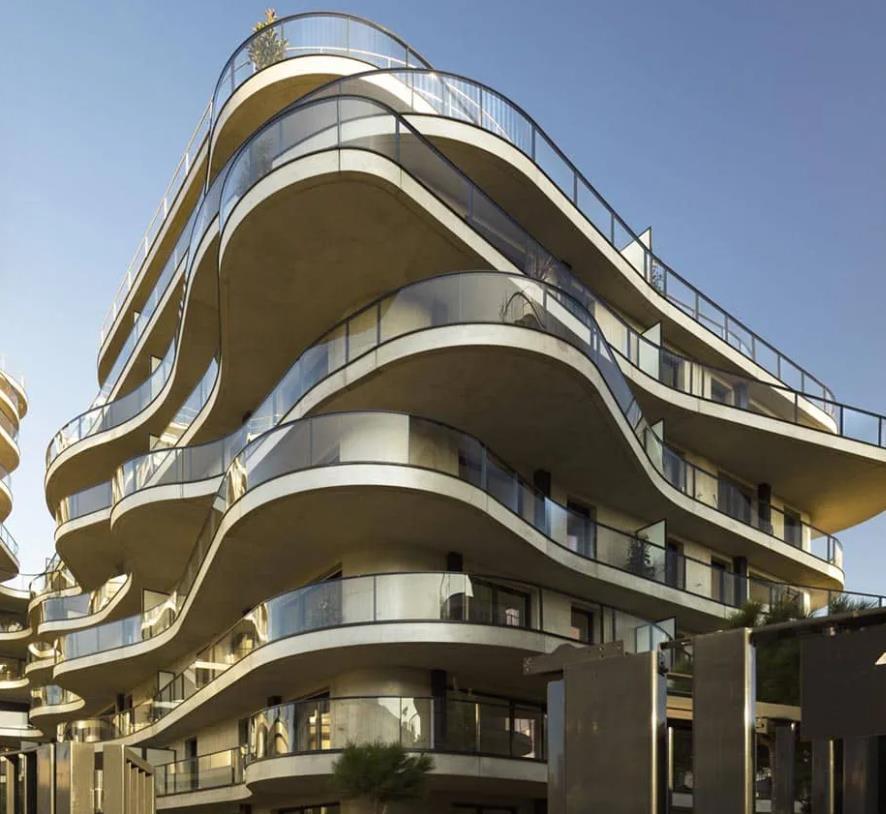

complejo residencial corbues

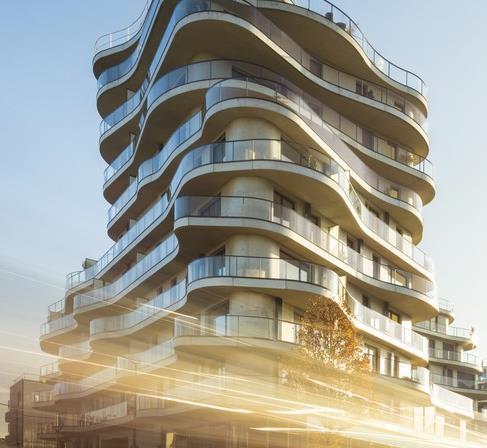

Courbes, el nombre del proyecto residencial realizado por el estudio del arquitecto Christophe Rousselle en Colombes, en el departamento de Altos del Sena, en Francia, se refiere a las sinuosas curvas de los salientes que caracterizan y diferencian las plantas de los dos edificios. El proyecto residencial forma parte del plan de renovación urbana del barrio de la ZAC Charles de Gaulle.

https://www.floornature.es/christophe-rousselle-architecte-courbesedificios-residencia-15475/

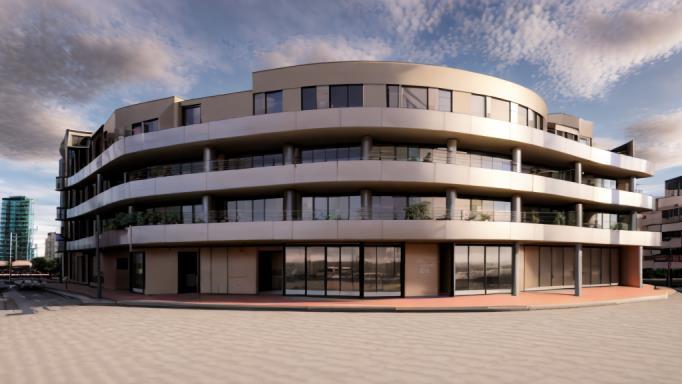

APLICACIÓN DEL REFERENTE EN EL PROYECTO

EDIFICIO REFERENTE COURBES

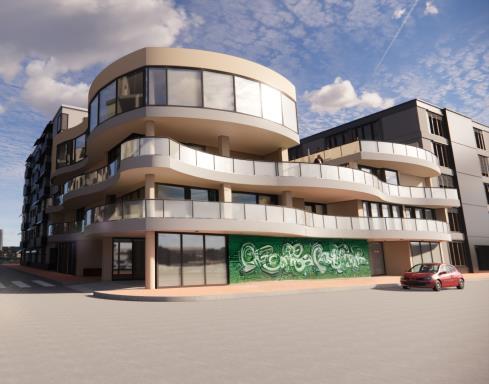

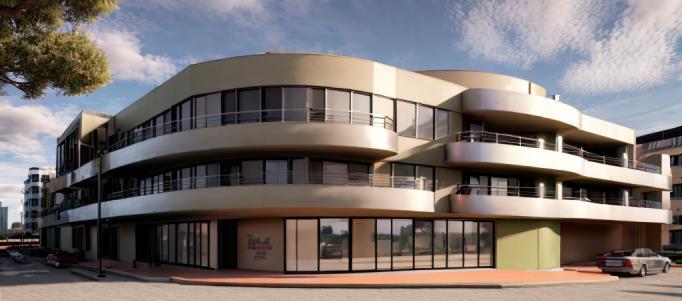

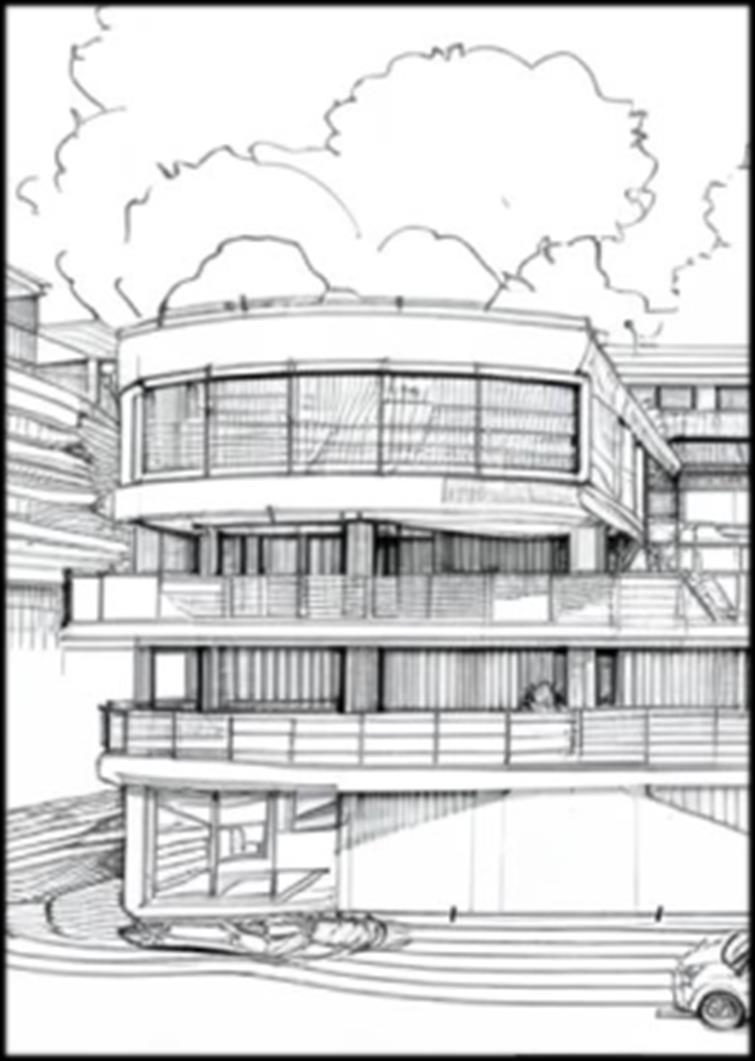

Propuestas realizadas con inteligencia artificial

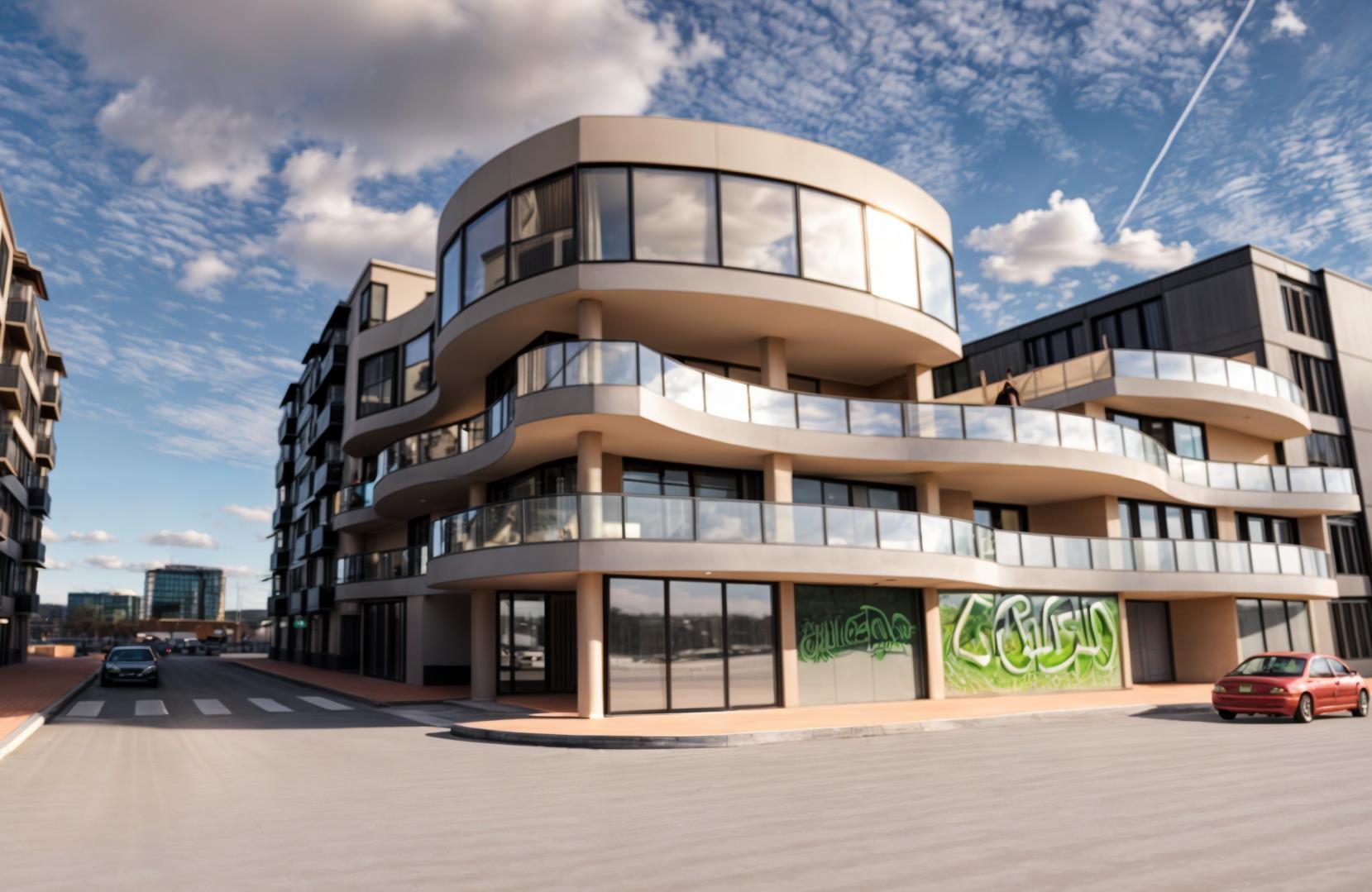

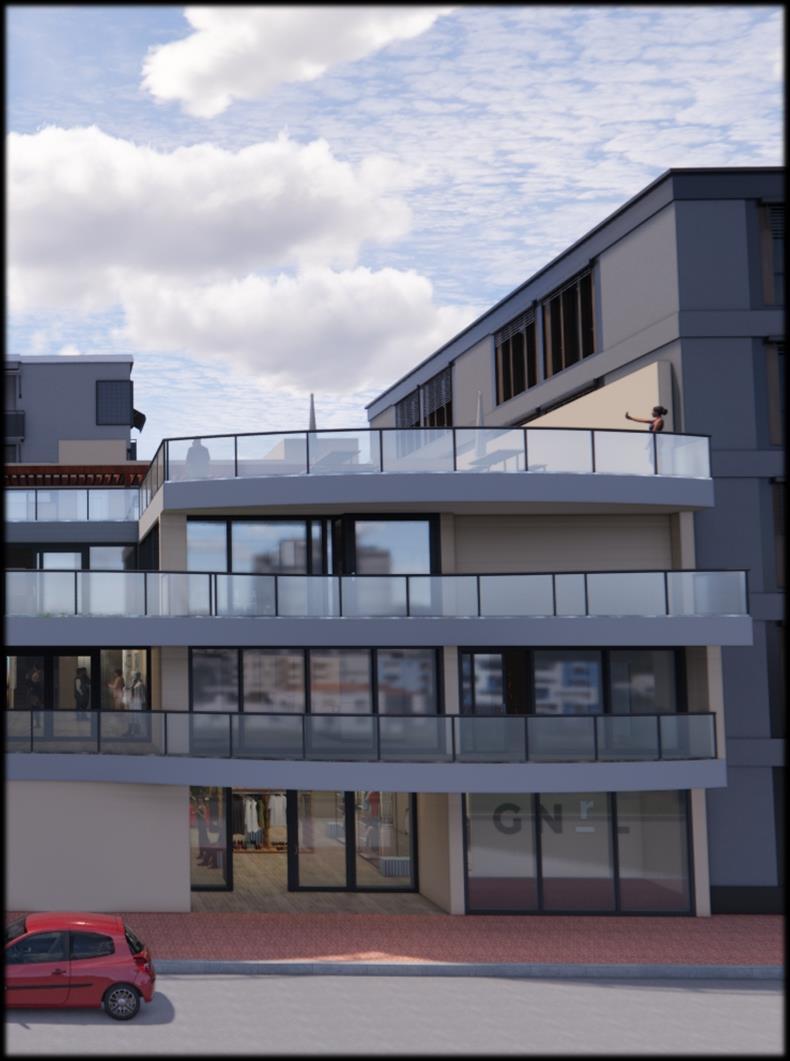

EDIFICIO PROPUESTA GNRL

ANALISIS PLANIMETRICO

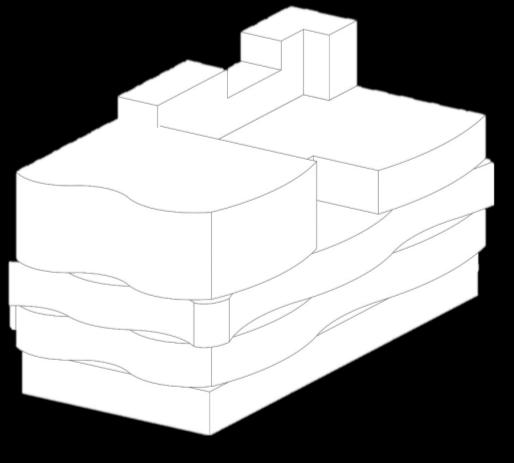

CONCEPTUALIZACION

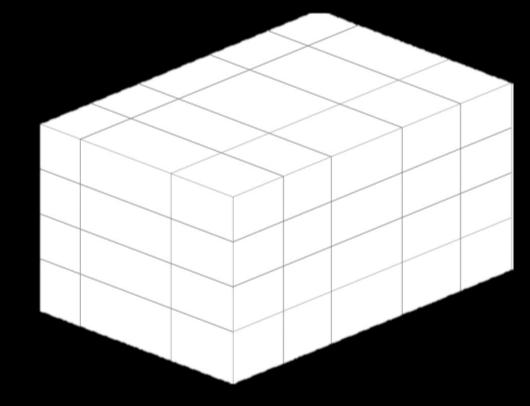

Modelo con las medidas solicitadas en el brief de 20x30m.

Red estructural con unas luces entre 5,30m, 7,50m y 9,50m.

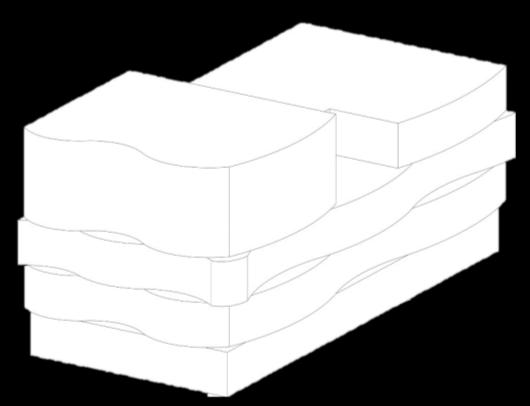

Adición de elementos curvos para la fachad y eliminación de espacios para una cubierta abierta .

Se concentran los puntos fijos y los servicios para dar mayor espacialidad.

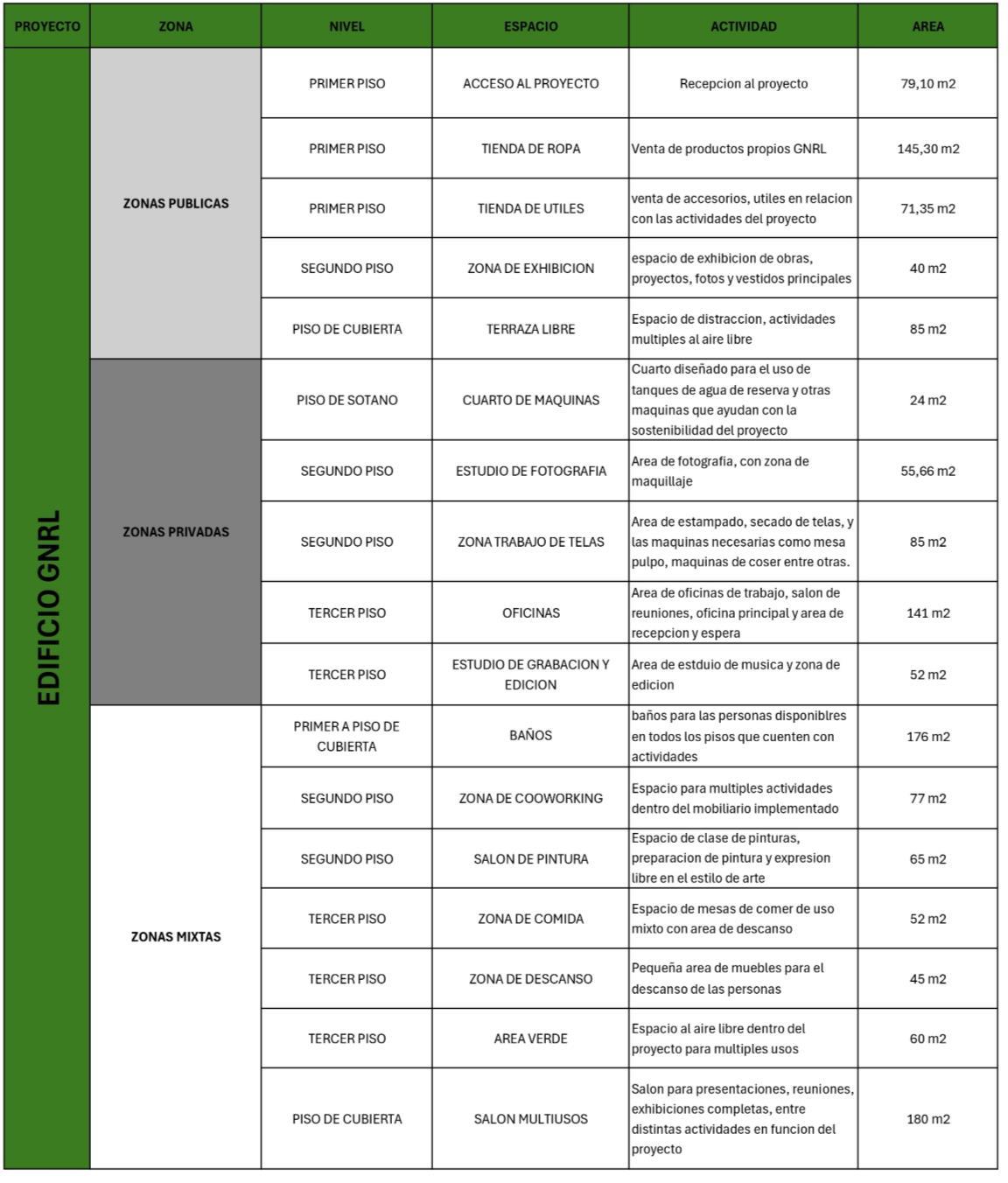

PROGRAMA ARQUITECTONCIO

Con la información brindada por el brief y el cliente se realizó un programa arquitectónico en el que contemplaran los espacios a diseñar en el proyecto y la relación que este tendrá con las personas dividiéndolo en 3 zonas, público, privado y mixto.

ANALISIS PLANIMETRICO

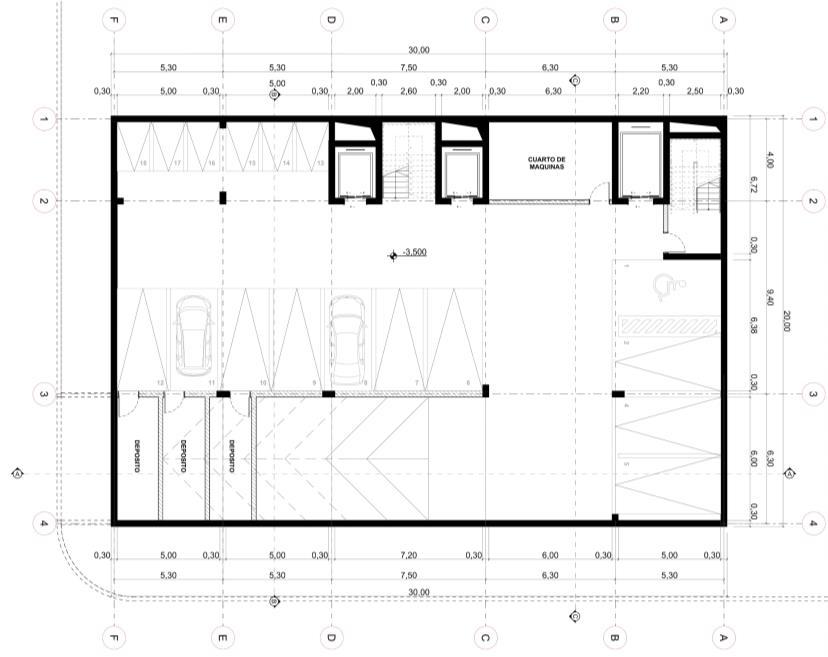

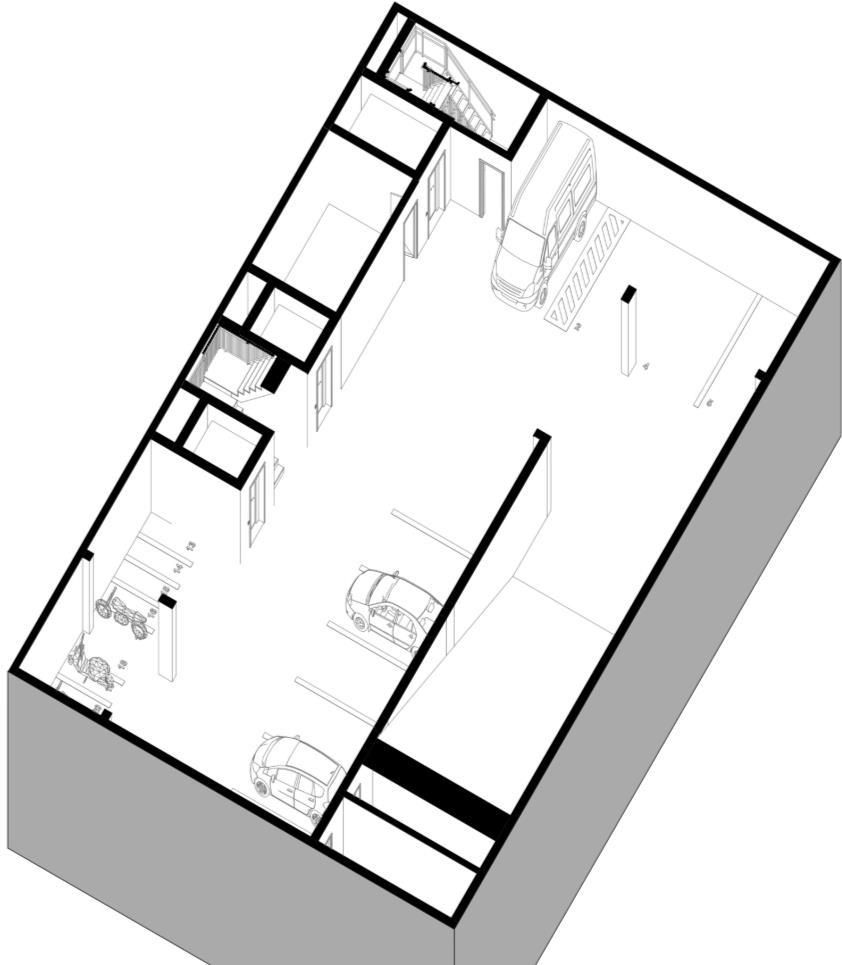

PLANTA DE SOTANO

ZONAS DEL PROYECTO:

Circulación

Rampa vehicular

Cuarto de máquinas y deposito

Parqueaderos (12

ANALISIS PLANIMETRICO

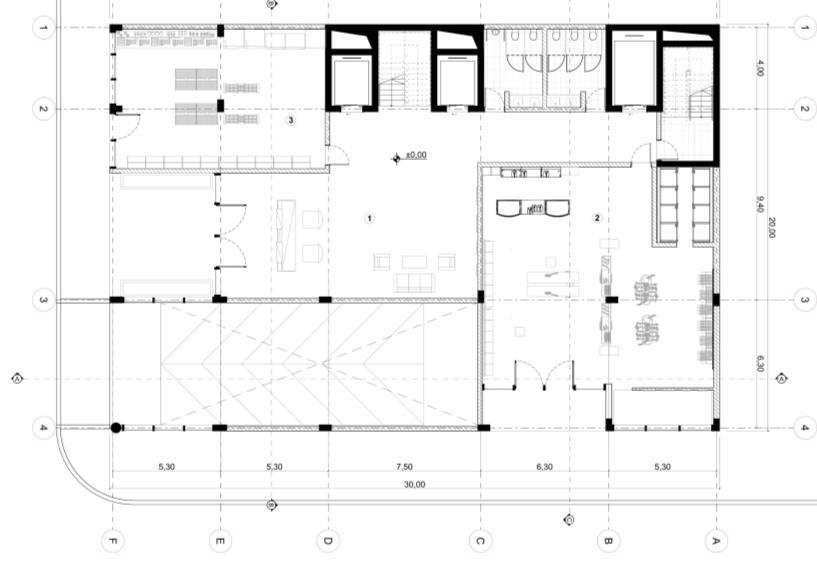

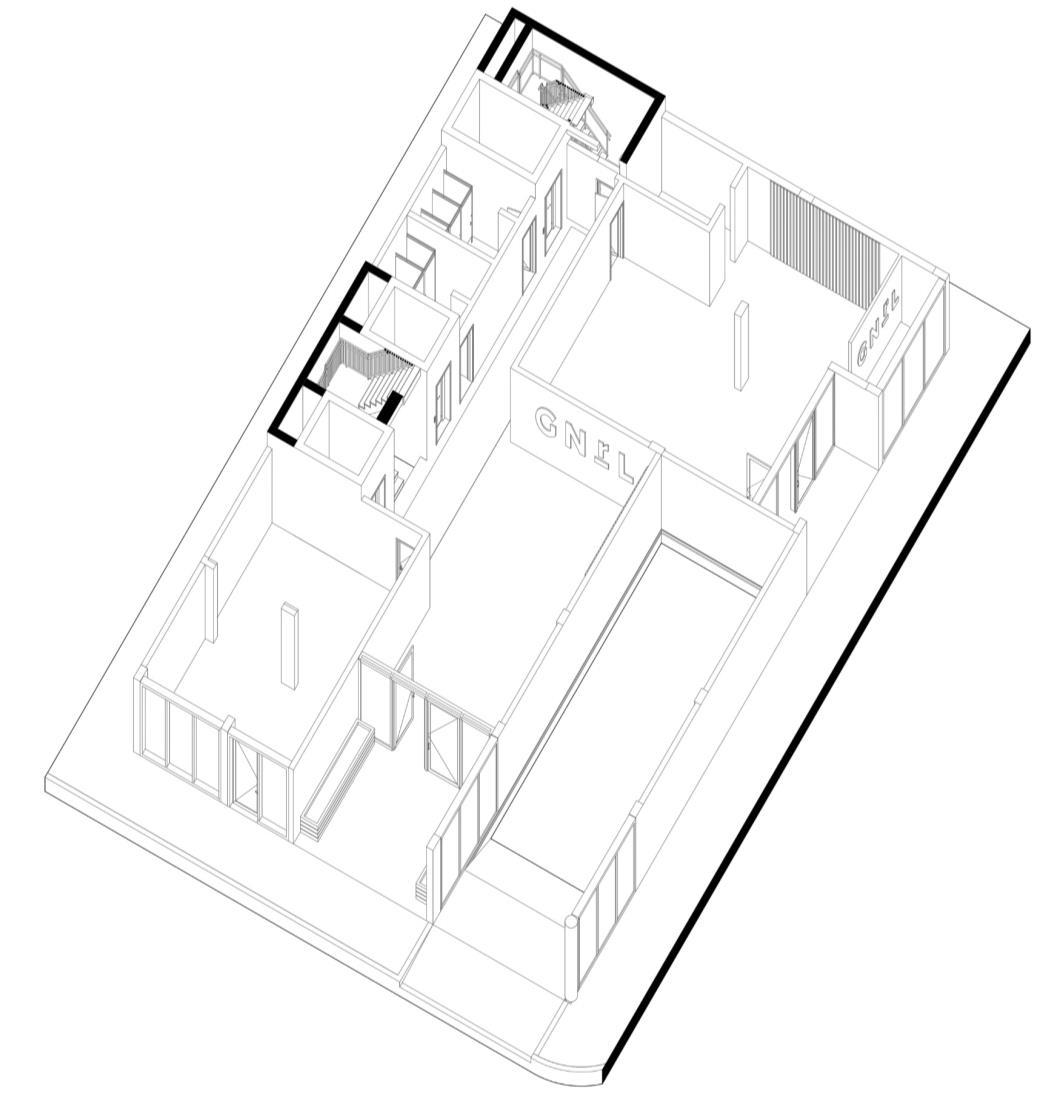

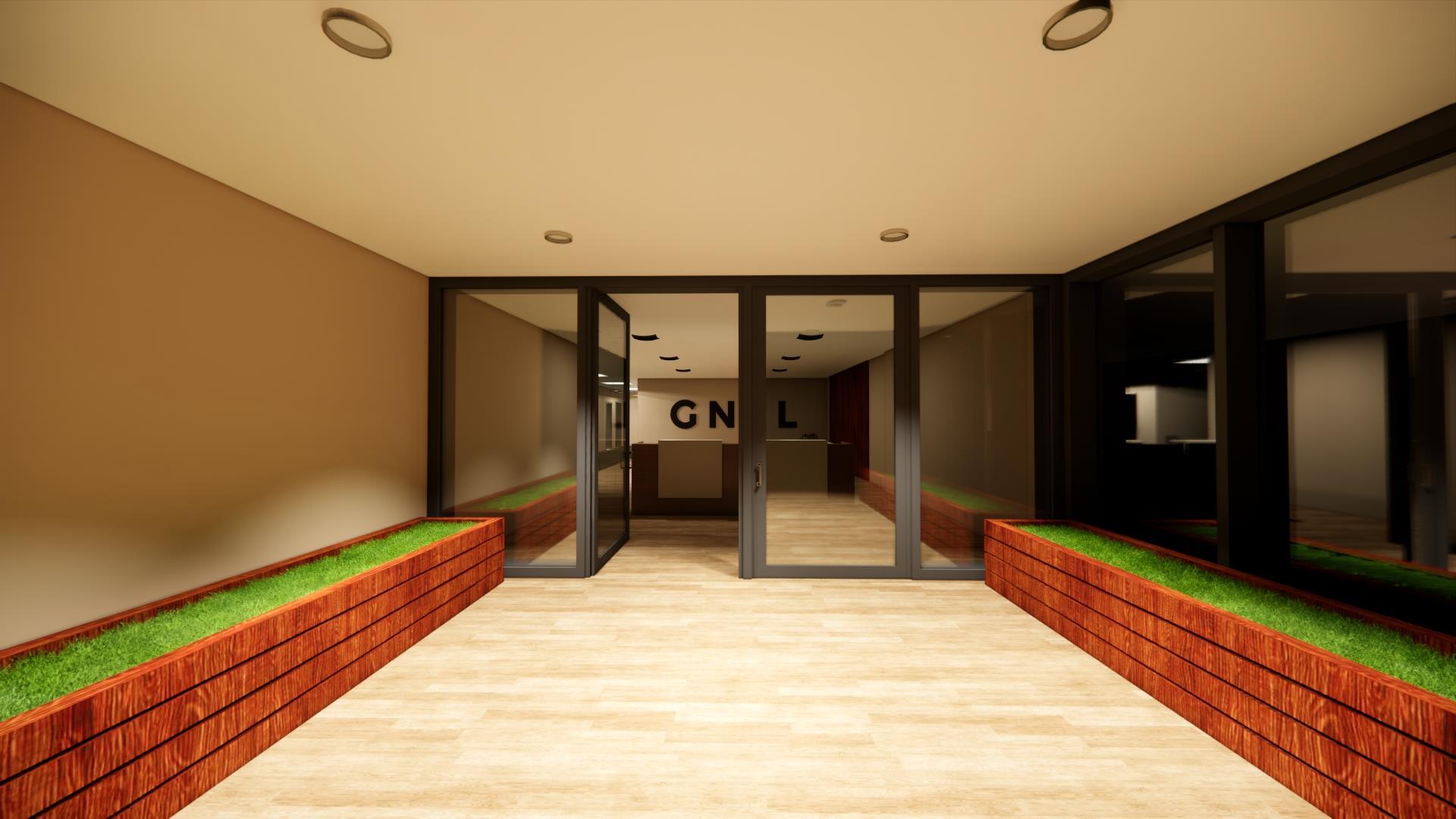

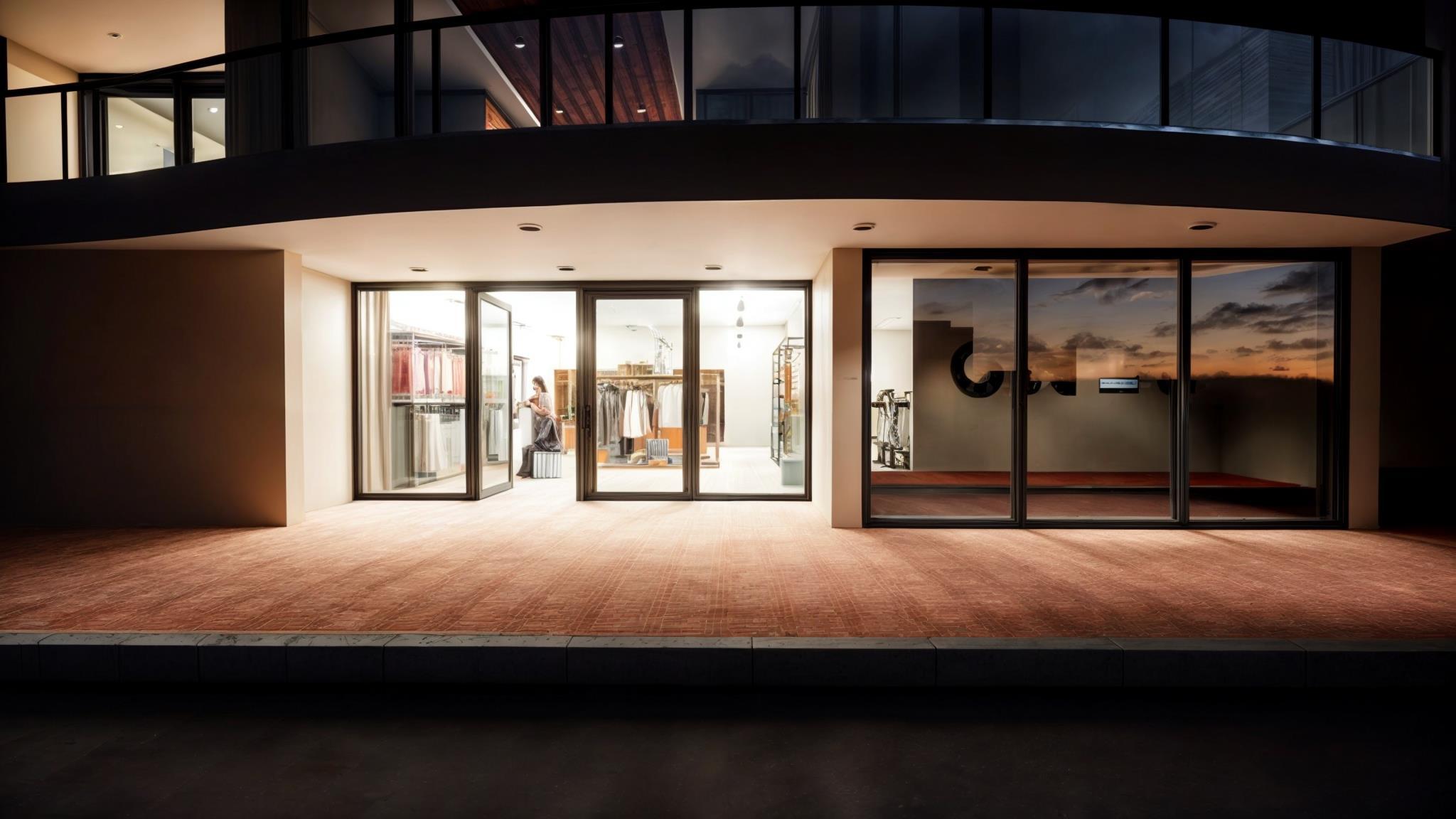

PLANTA DE ACCESO (PISO DE ACCESO Y TIENDAS)

ANALISIS PLANIMETRICO

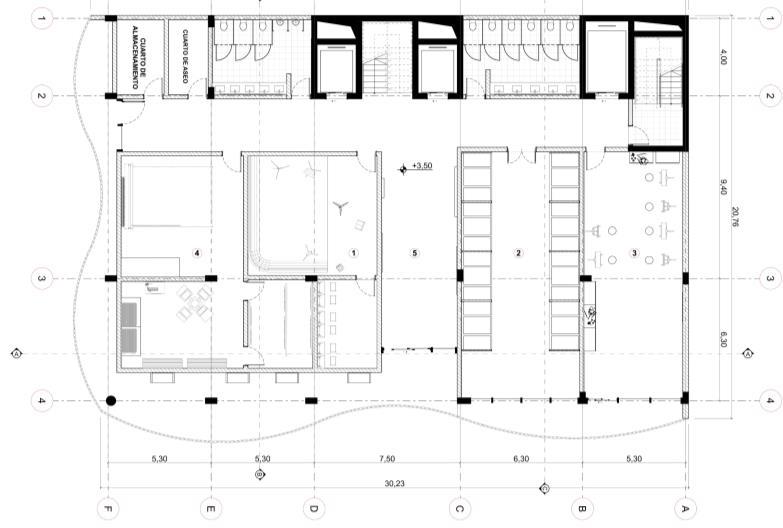

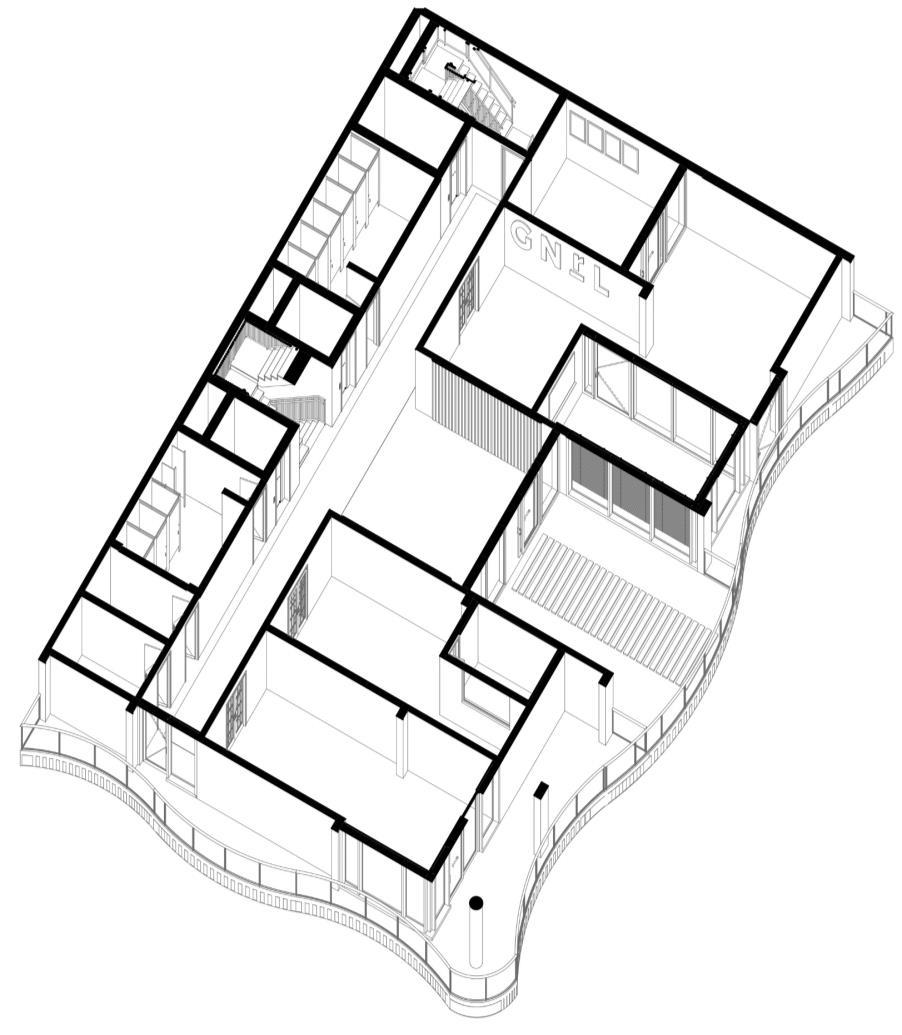

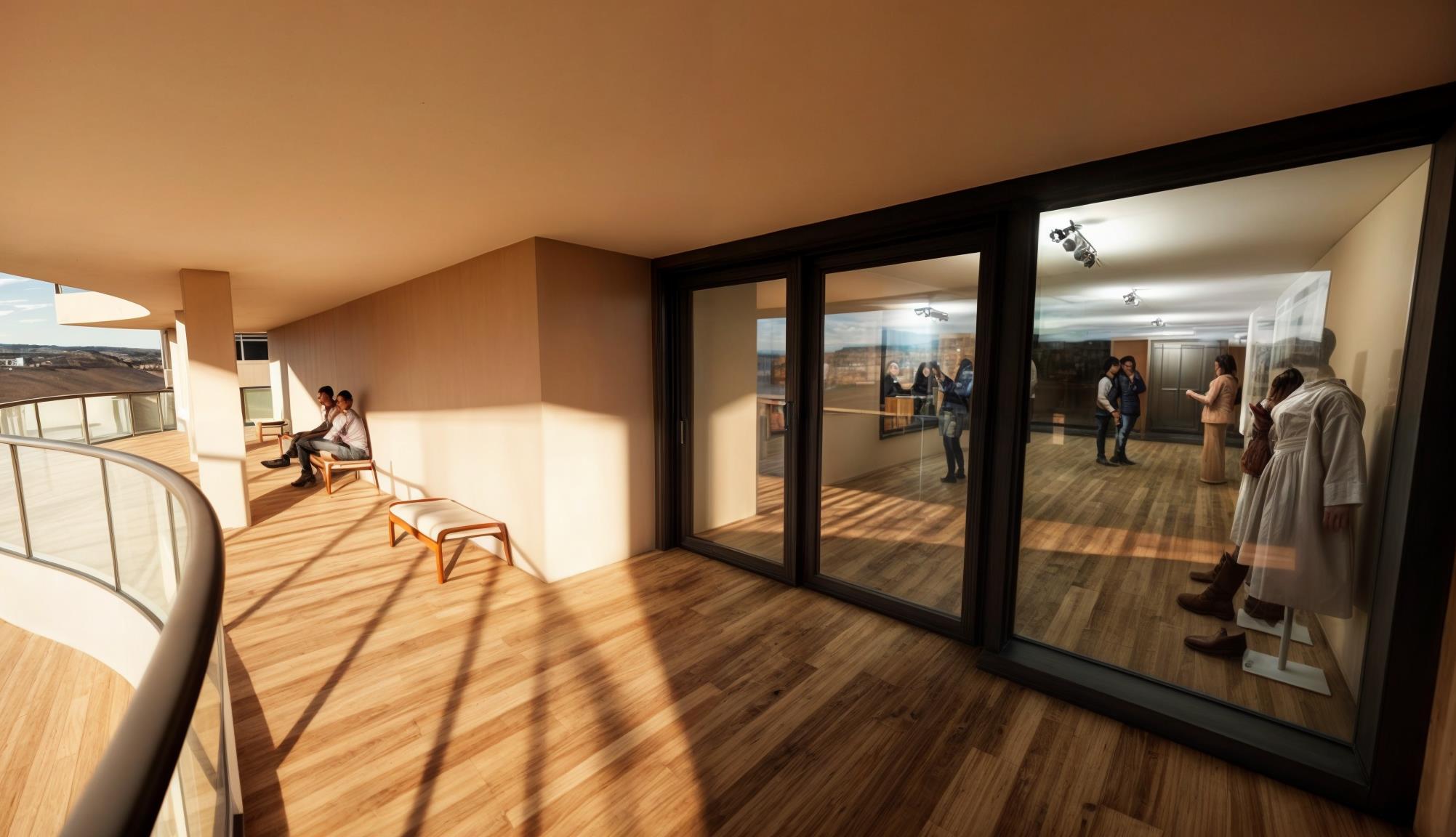

PLANTA DE SEGUNDO NIVEL (PISO DE SALONES Y TRABAJO)

ZONAS DEL PROYECTO: Circulación

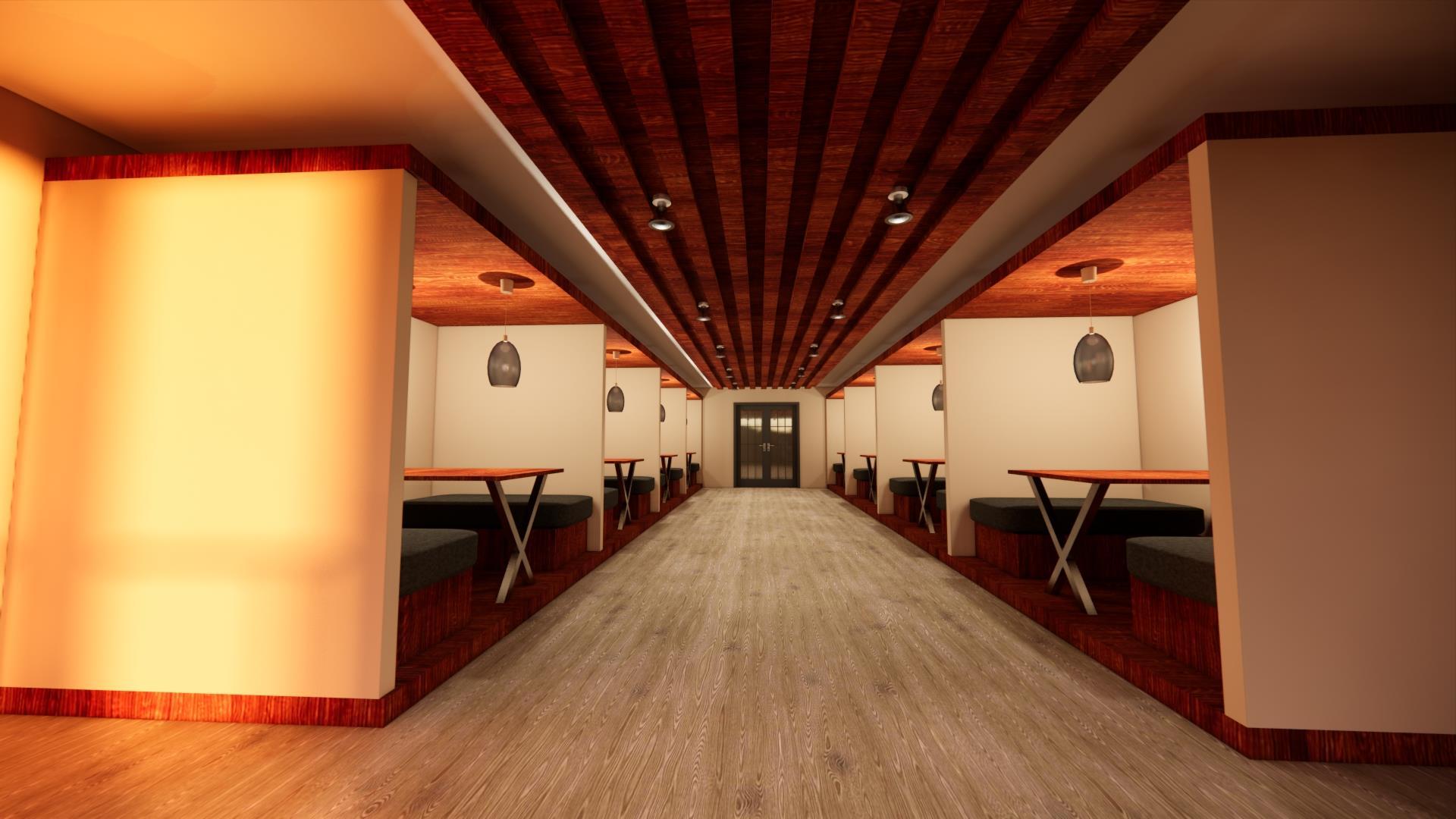

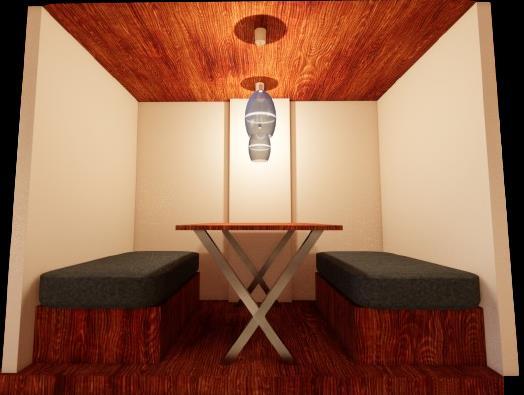

Salón de cooworking

Salón de pintura servicios Estudio de fotografía Zona de trabajo de tela

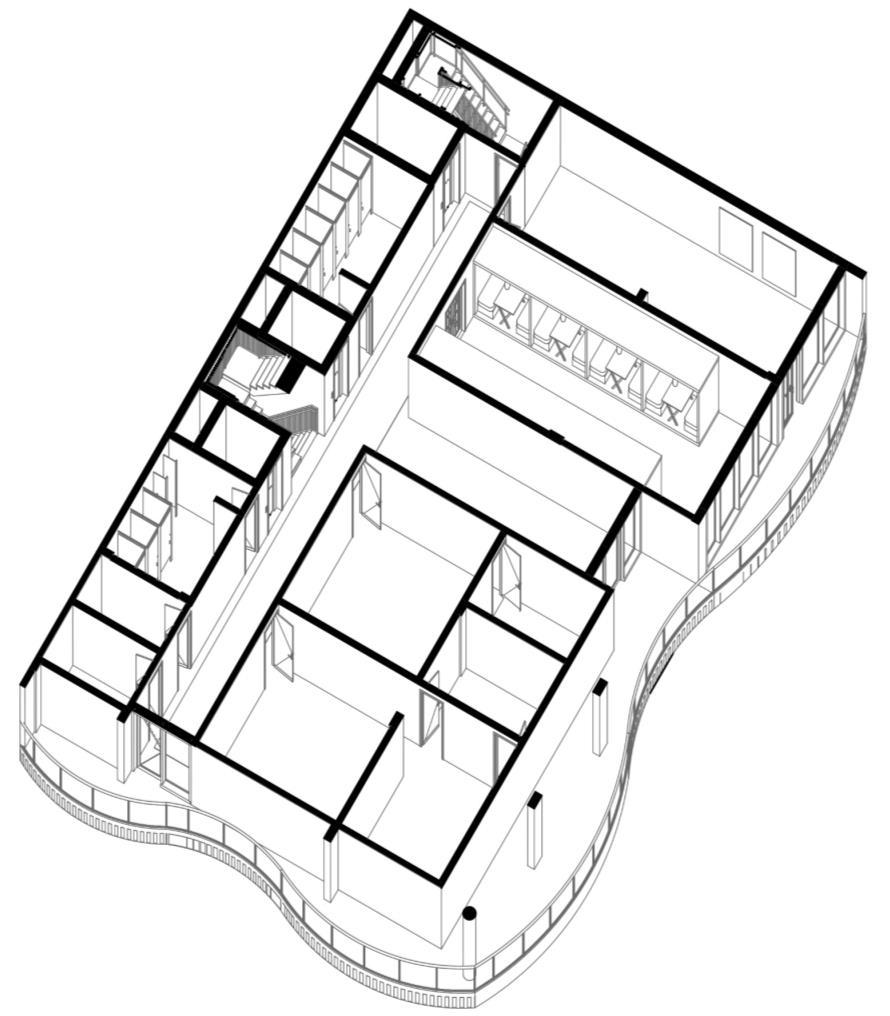

ANALISIS PLANIMETRICO

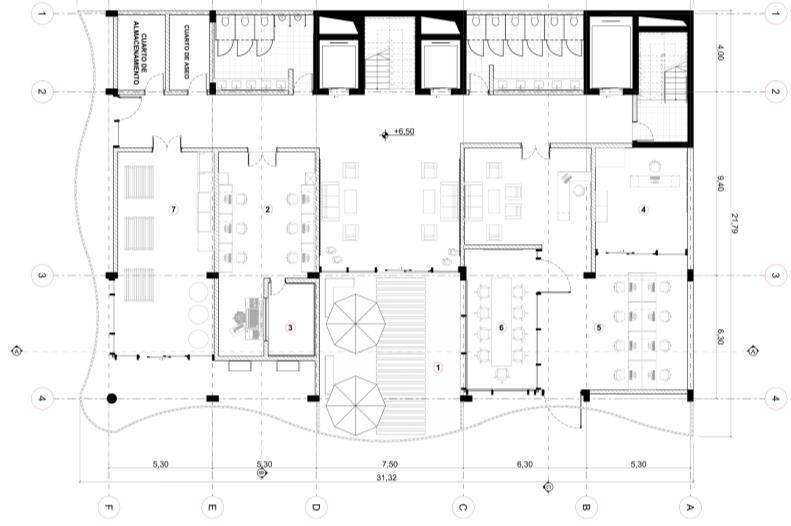

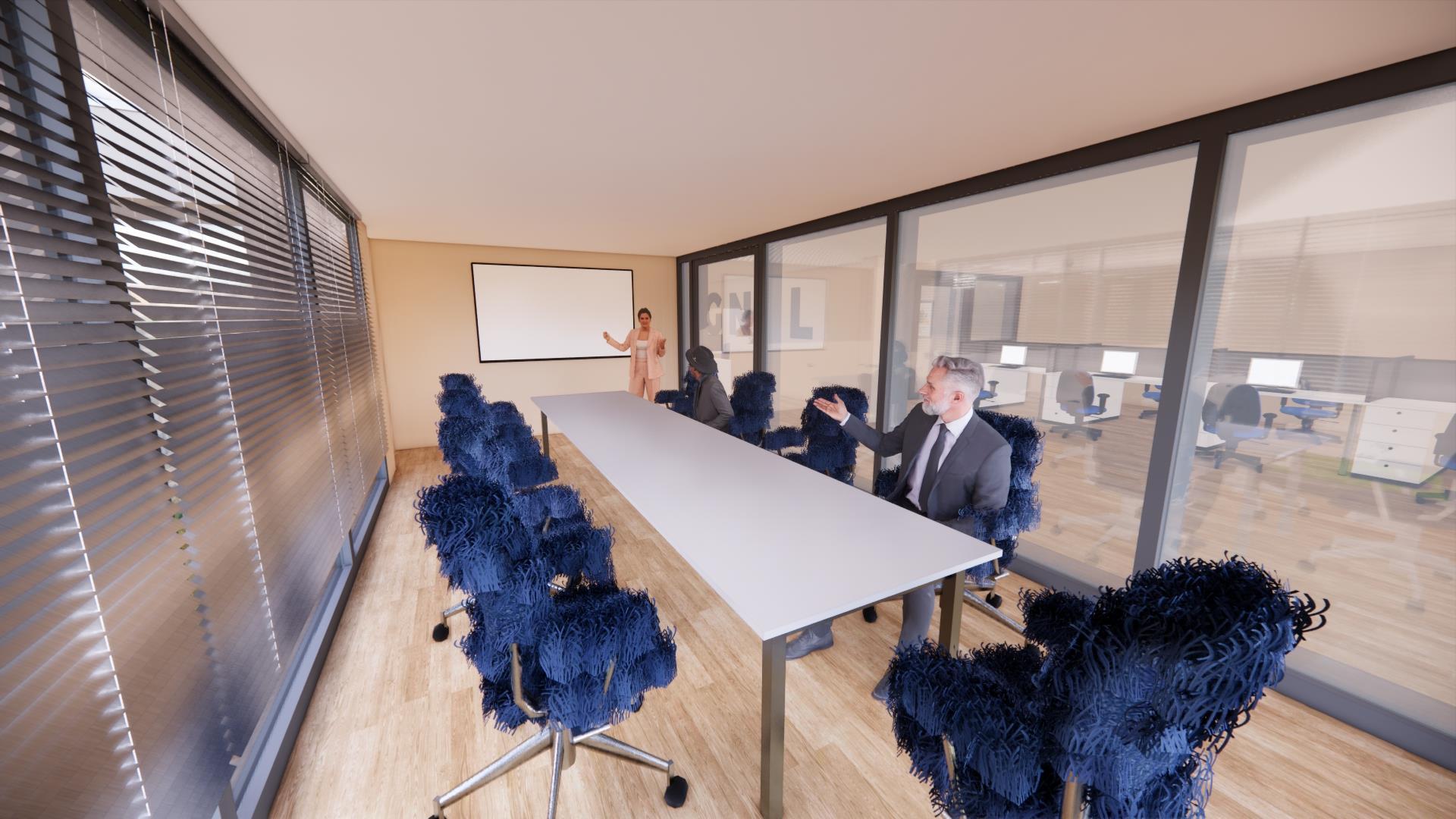

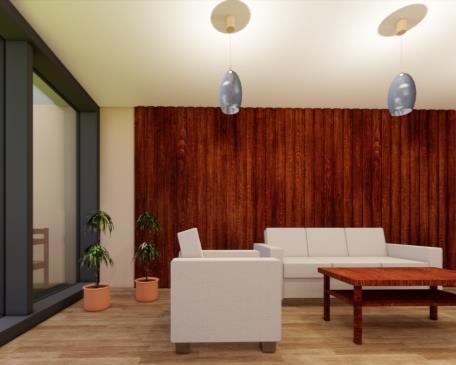

PLANTA DE TERCER NIVEL (PISO DE OFICINAS)

ZONAS DEL PROYECTO:

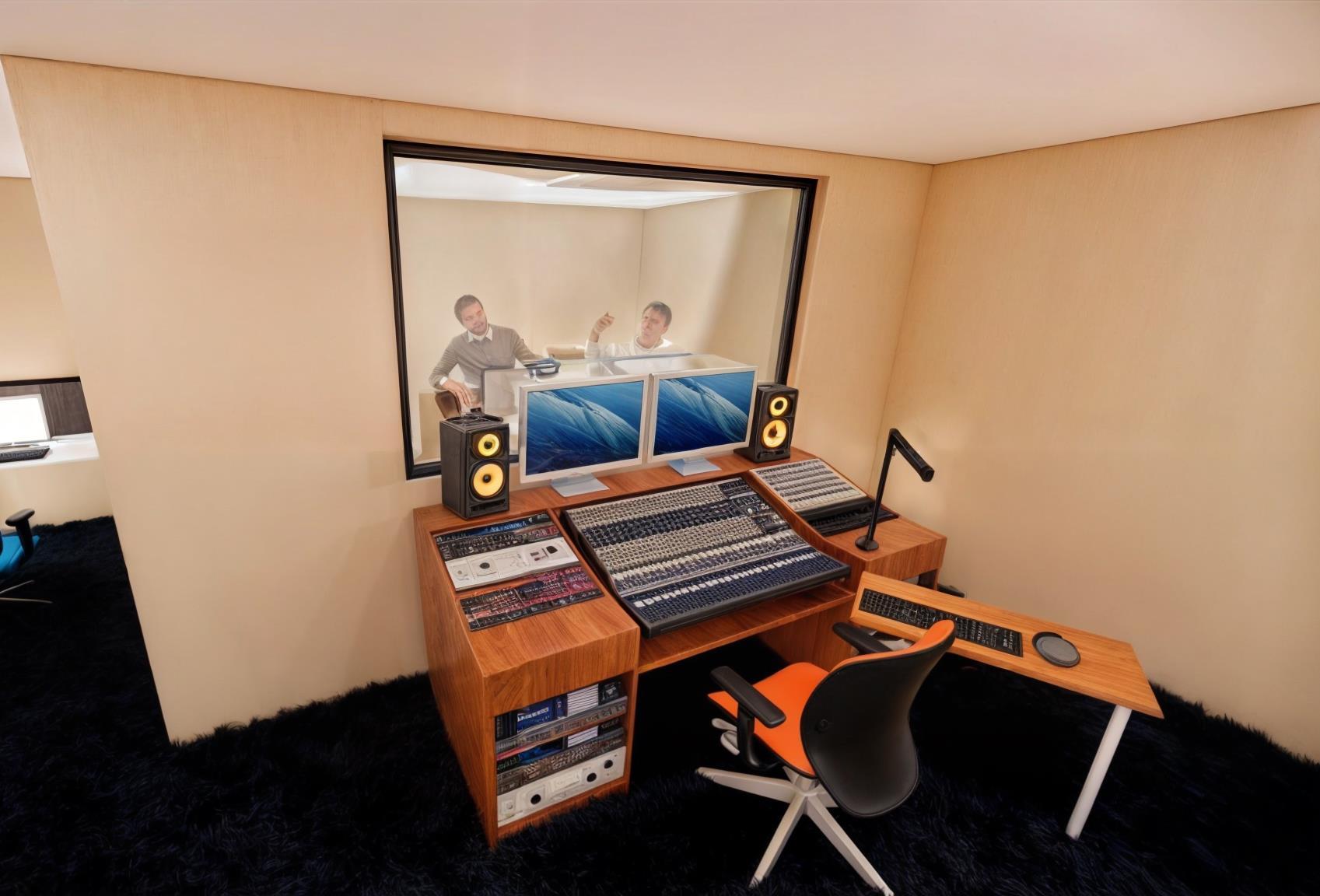

Salón de edición y música

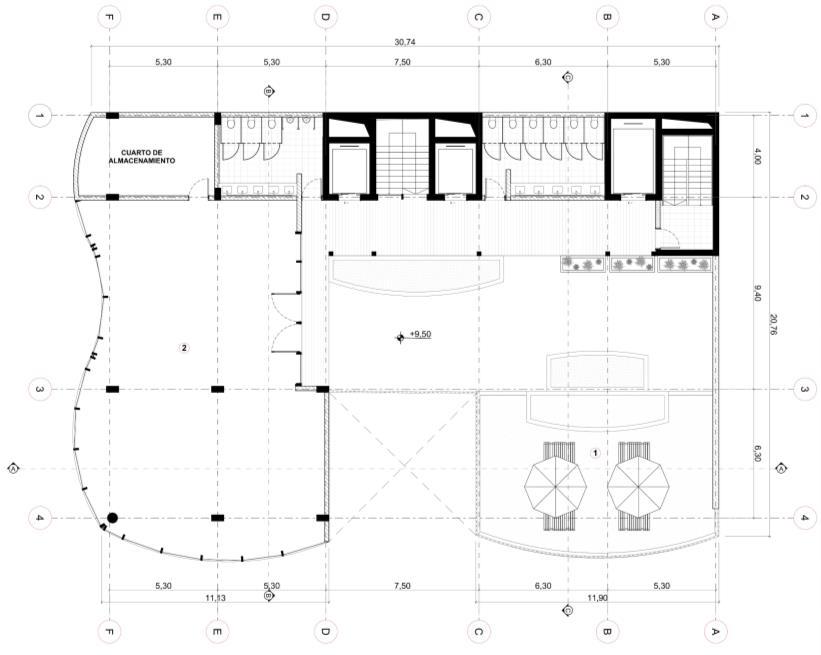

ANALISIS PLANIMETRICO

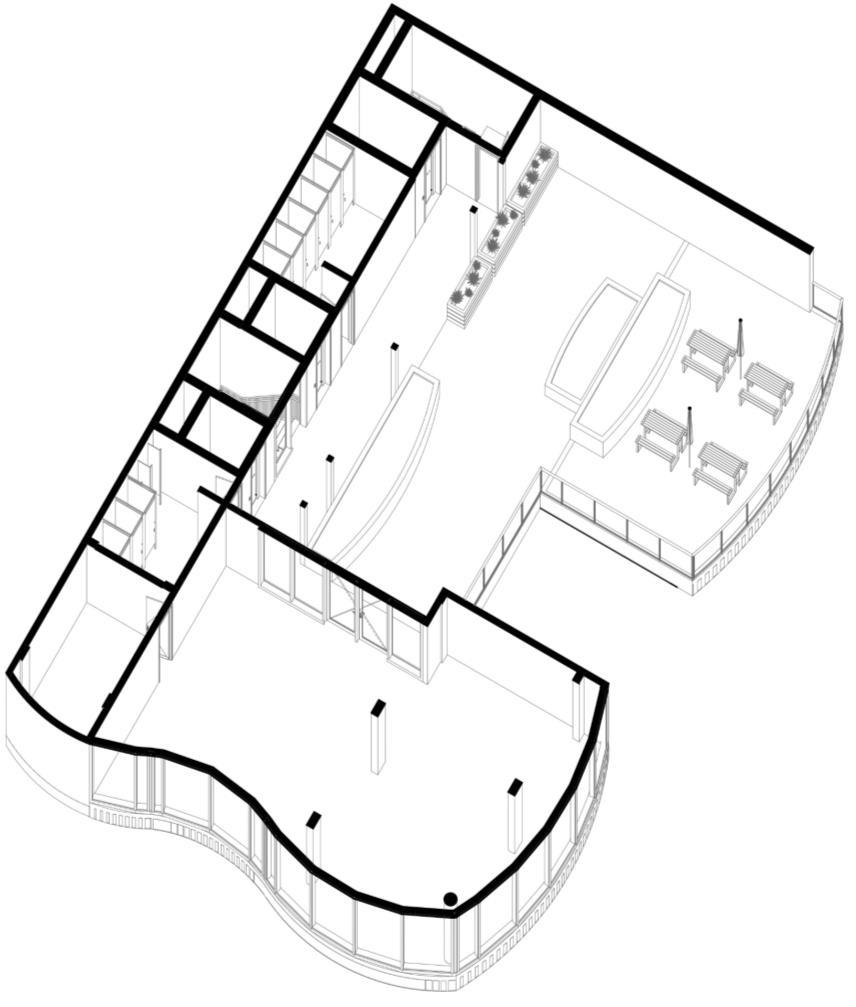

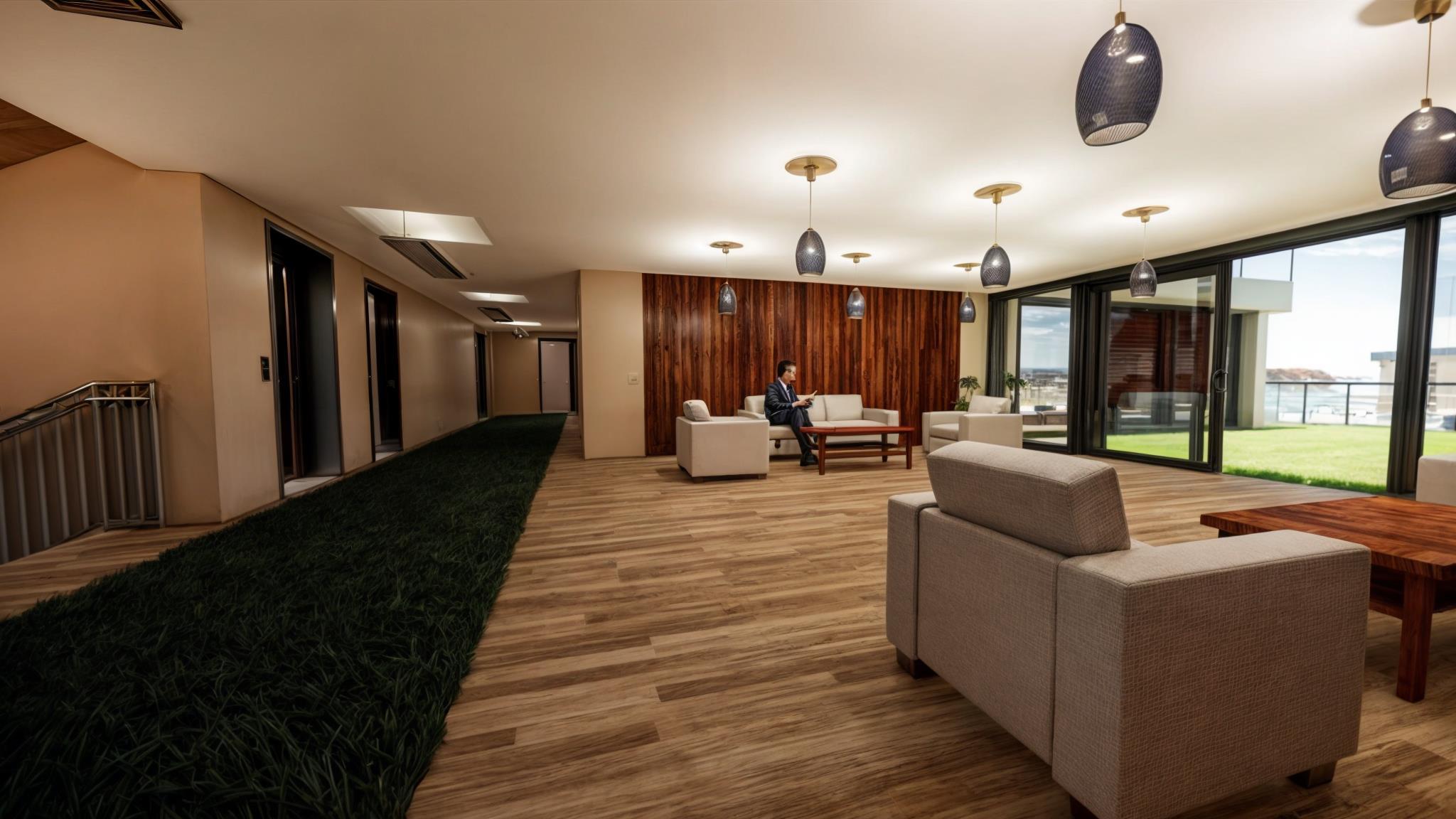

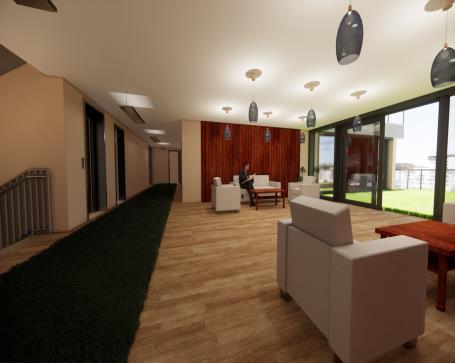

PLANTA DE CUBIERTA (PISO TERRAZA Y SALON MULTIUSOS)

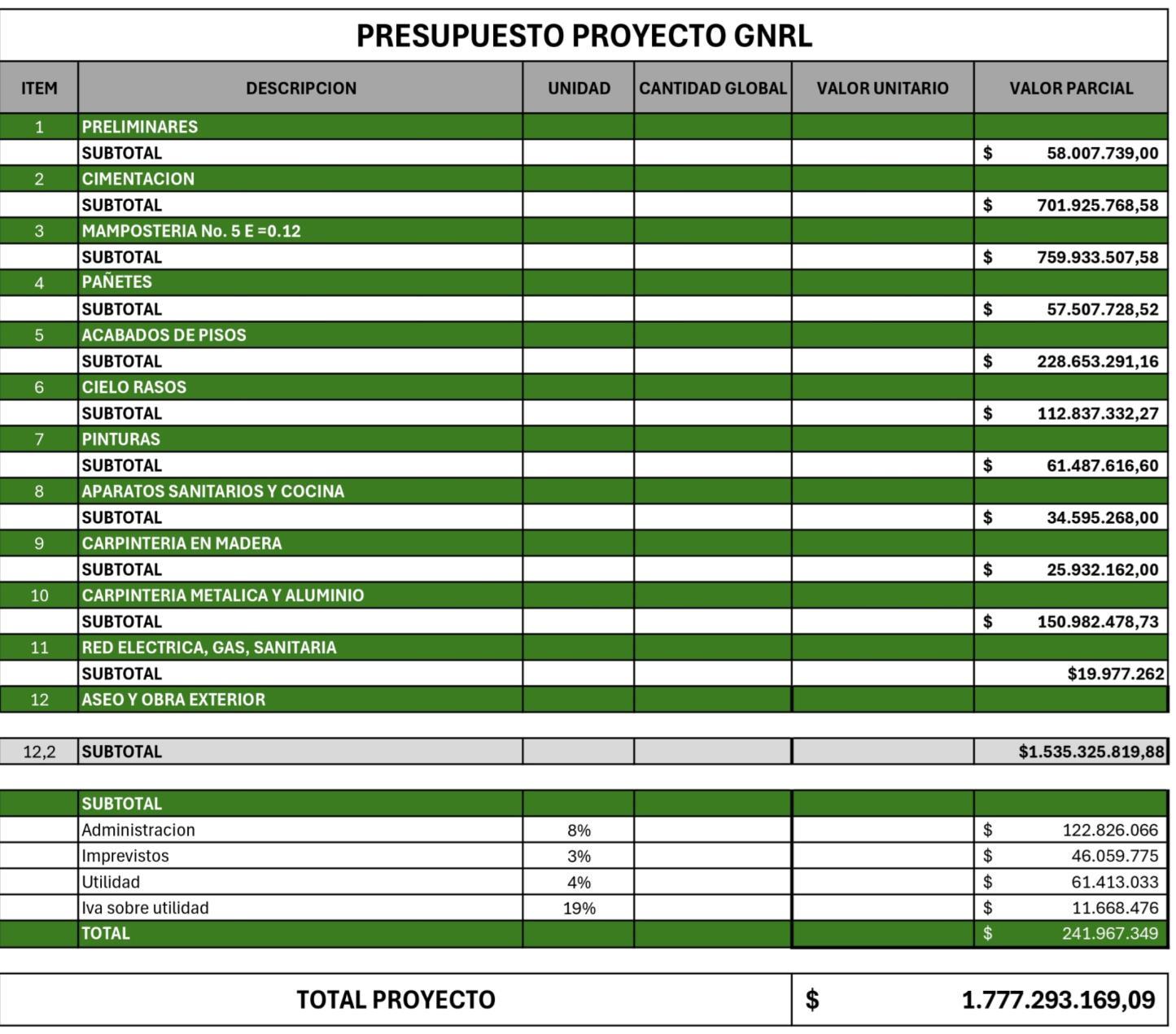

PRESUPUESTO PRECIOSFINALES

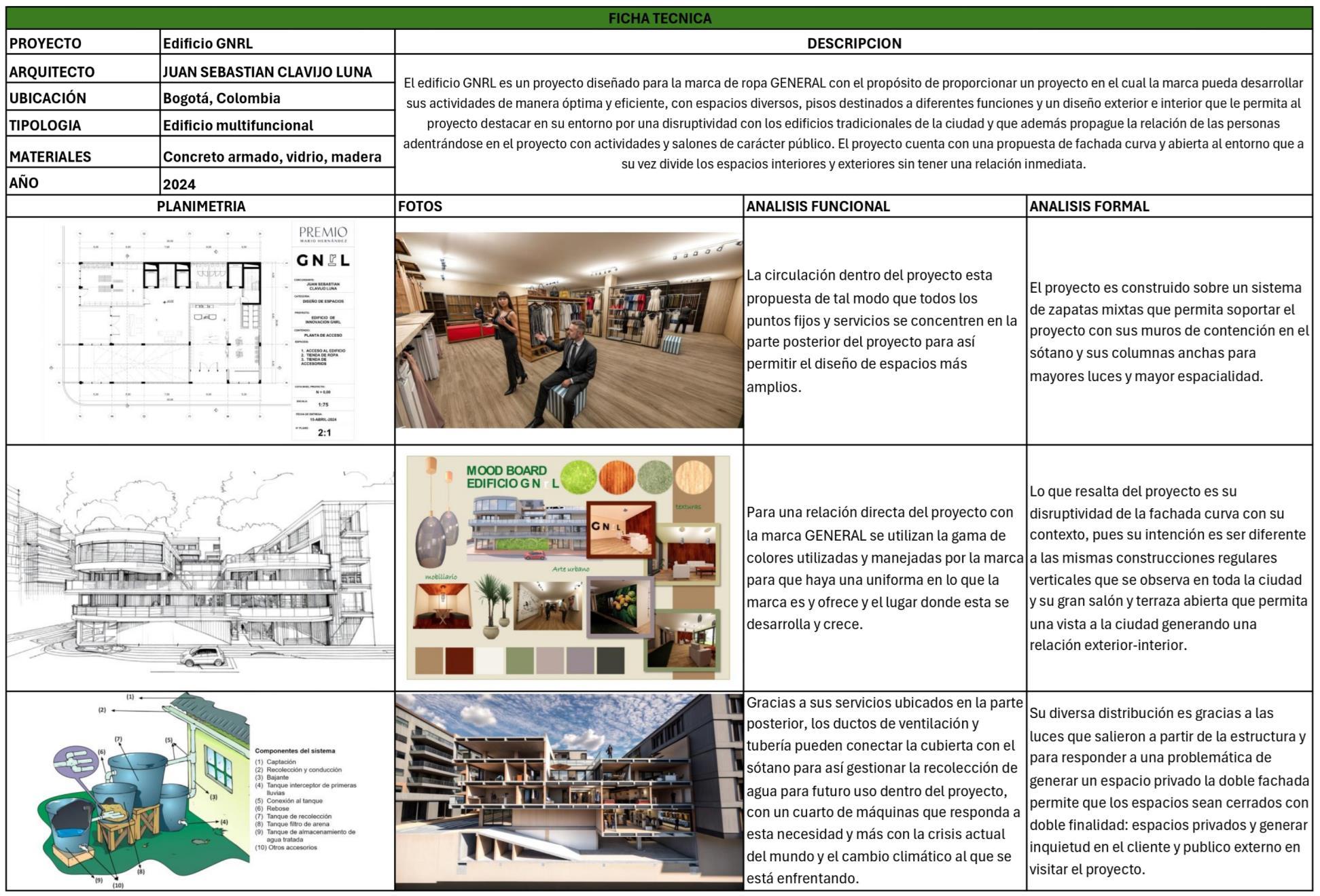

FICHA TECNICA DEL PROYECTO

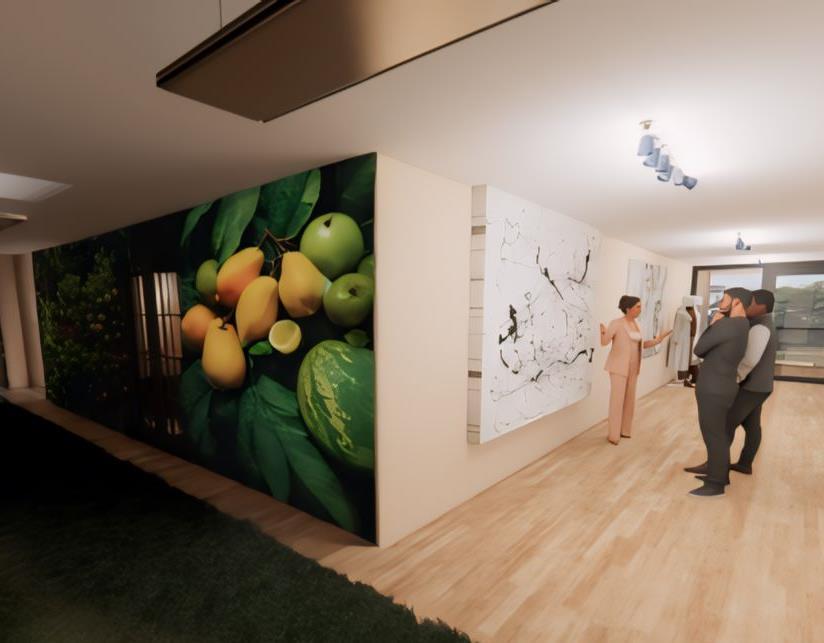

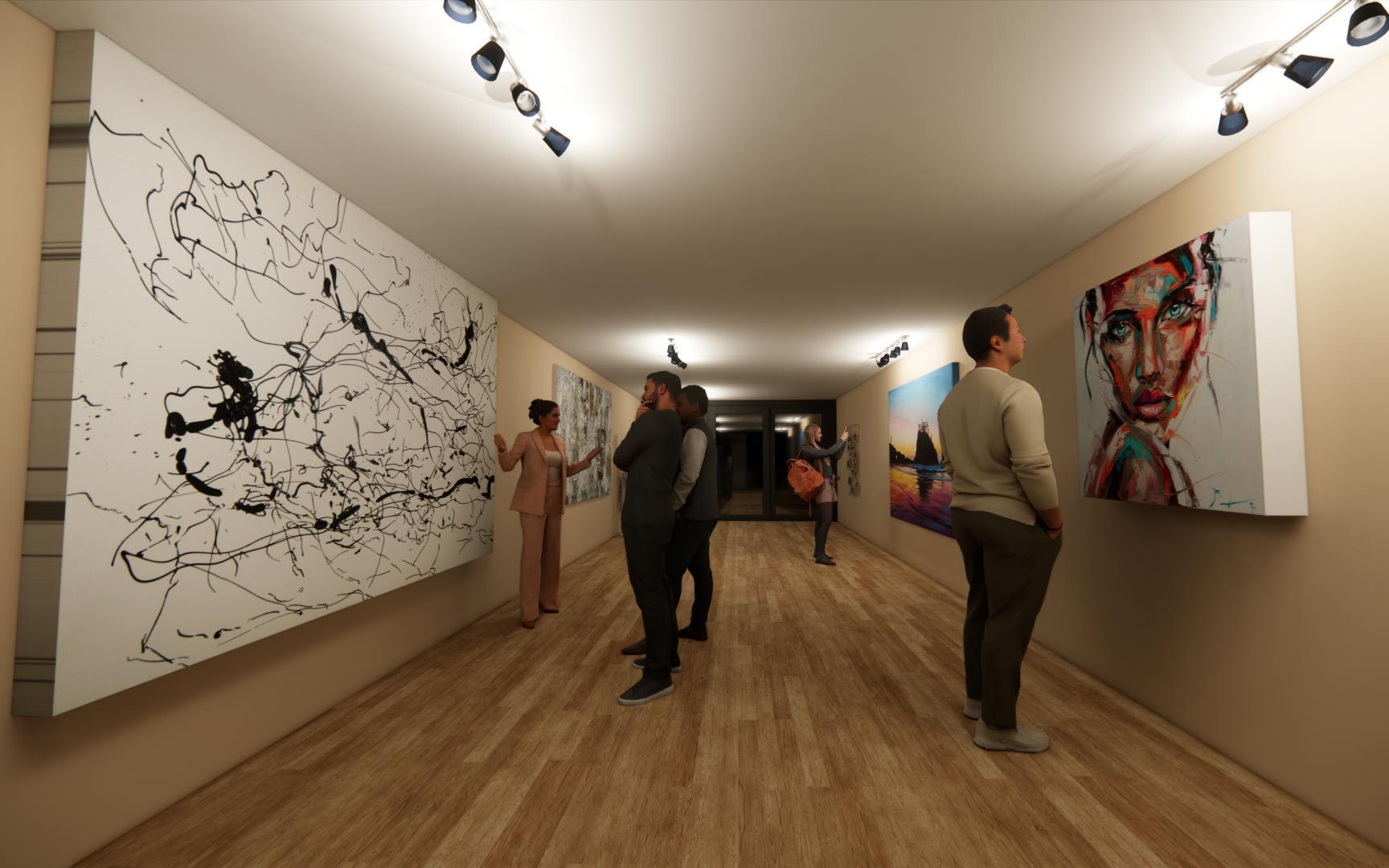

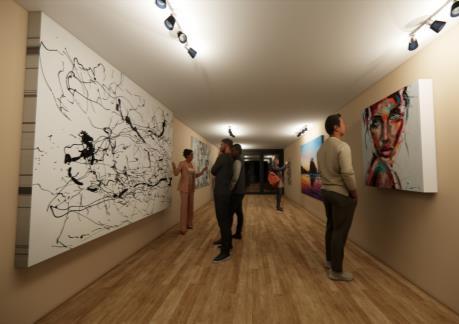

GENERAL se encuentra ligado al arte urbano de diferentes modos y en el proyecto se propone plasmar este mismo arte dentro y fuera del proyecto que le dé una esencia diferente y llame más la atención por el cliente y el público a saber que esconde o que se encuentra dentro del proyecto.

ARTE URBANO

IA UTILIZADA: KREA AI.

IA UTILIZADA: PROMEAI.PRO.

¿ES UN PROYECTO SOSTENIBLE?

El proyecto cuenta con los espacios necesarios para suplir las necesidades que los miembros de la marca GNRL necesitan espacios tales como el salón de pintura, de música, y coworking, para que con ellos se fomente un ambiente de trabajo agradable tanto para los usuarios de la marca como las personas que lleguen al proyecto.

En adición la propuesta cuenta con espacios para incorporar elementos que ayudan con la sustentabilidad y sostenibilidad propia del edificio gnrl tal como el cuarto de máquinas en el sótano con la intención y finalidad de emplazar un mecanismo que recoja las aguas que provengan directamente de la lluvia para su tratamiento y uso dentro del lugar.

Con la reciente escasez a la que se enfrenta la ciudad, se deben tomar medidas que aporten a la reducción del consumo del agua, y la mitigación de las altas temperaturas para ello la creación de espacios verdes y varias huertas a lo largo del proyecto para la siembra de plantas a gusto de los miembros para que con el tiempo el proyecto tenga una propia sombra y permita de cierto modo la recolección de energía solar que puede usarse igualmente del proyecto.

APORTE A GNRL

¿RESPONDE A LAS PROBLEMATICAS PLANTEADAS?

PROBLEMATICAS SOLUCIONES

• El proyecto buscaba espacios amplios para el uso de máquinas para estampar, pintar, coser, grabar entre otras.

• Un proyecto que seas accesible para todo público proponiendo distintas actividades en cada piso .

• Un parqueadero dentro del proyecto facilitando y dando más seguridad a aquellos con un vehículo.

• Una terraza abierta que se adecue al contexto en el que esta, en este caso una ciudad con ambientes y climas de cambio repentinos.

• Se propone una estructura que permita luces grandes que permita la espacialidad de los espacios solicitados

• Cada piso cuenta con una actividad sea publica o mixta que llame al público a recorrer y conocer el proyecto.

• El sótano cuenta con 12 parqueaderos vehiculares y 10 para motocicletas, ascensores para las personas y un ascensor de carga, además de contar con un punto fijo de emergencia para cualquier situación.

• La terraza cuenta con dos espacios principal uno abierto a la ciudad y uno cubierto siendo este un salón multiusos, en el área verde un mobiliario que permita a las personas descansar sin preocuparse de los cambios climáticos

ANEXOS

PROYECTO GNRL

Teniendo en cuenta todos los parámetros, reuniones realizadas a lo largo del mes y los retos planteados en el brief de la marca GENERAL, se diseñó el proyecto edificio GNRL. Para llegar al diseño final mostrado en la presentación se inició un proceso de búsqueda de varias condiciones tales como un lote, un referente y un estilo, todo esto con la finalidad de arrancar con un volumen “normativo” ofrecido por la marca.

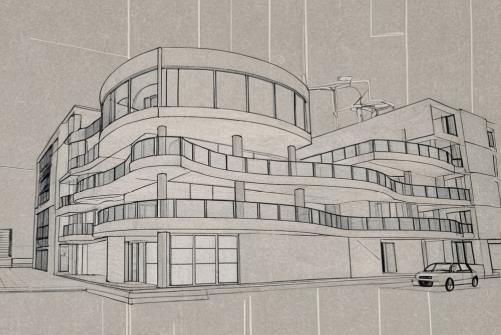

El proyecto inicia con una bocetacion a mano sobre la propuesta estructural y a partir de este sacar los primeros espacios importantes en un proyecto, los puntos fijos y los servicios, esto porque son espacios que van en todos los niveles en bloque y sacando estos espacios ya se sabe con exactitud que espacio restante queda para circulación y espacialidad para distribuir todas las áreas que el cliente quiere en este caso. Seguido de ello un programa arquitectónico que define que espacios son públicos, privados y mixtos da una idea mayor de como ajustar los espacios, esto teniendo en cuenta que para cada nivel ya había un uso destinado: un sótano como parqueadero, un primer nivel para el acceso y para tiendas. Un segundo nivel para los salones de pintura, fotografía, tela, y otros propuestos adicionalmente como un área de coworking y una zona de exhibición. Un tercer nivel donde se encontrarían principalmente las oficinas del edificio y un cuarto nivel que tendría una terraza accesible y abierta hacia la ciudad contemplado el contexto donde se iba a encontrar.

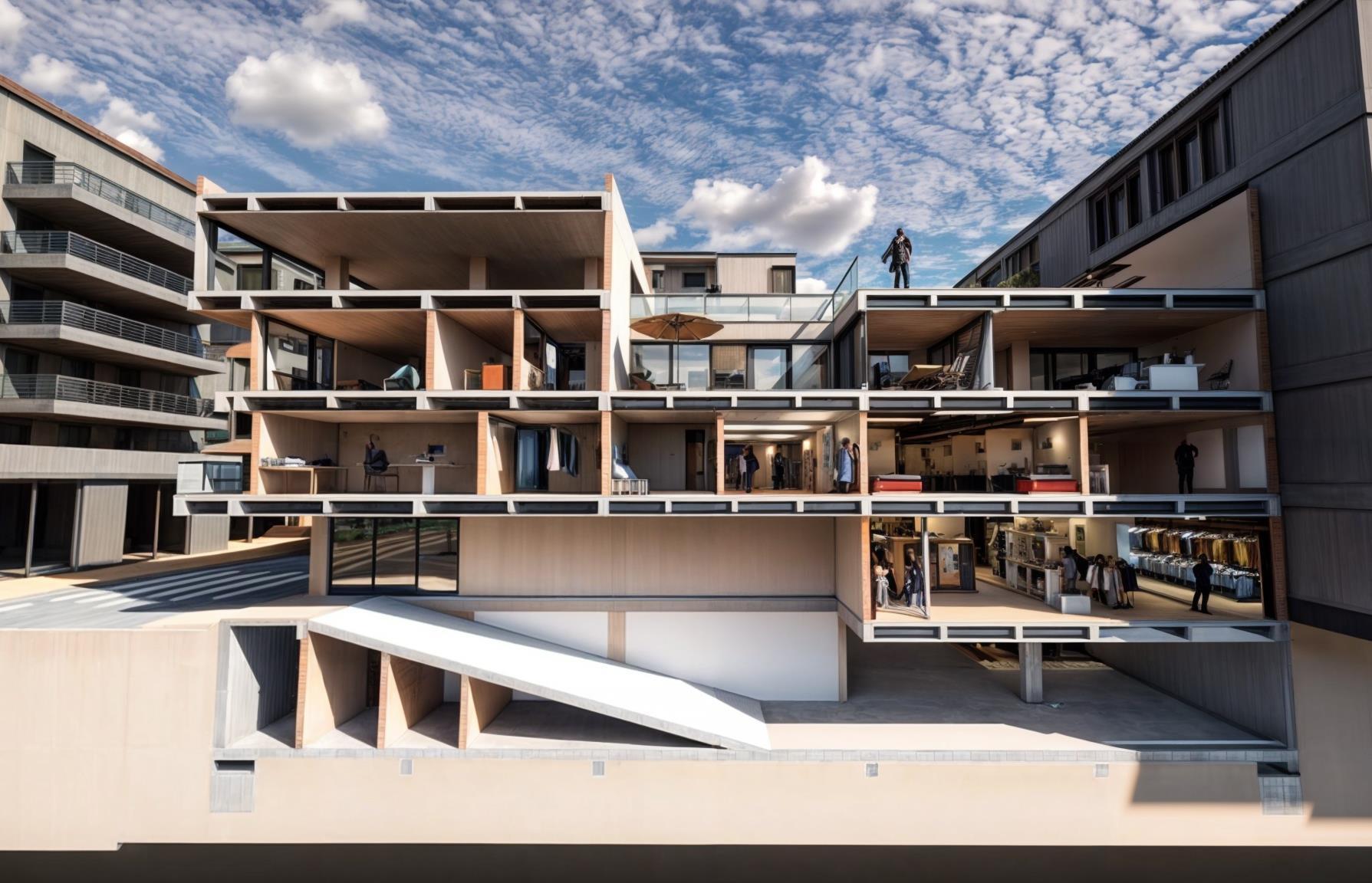

Ya con las áreas, espacios, pisos, estructura y circulación definidas se inicia el planteamiento de materialidades y como se vera el proyecto en la ciudad. Una de las mayores tendencias que tiene GENERAL es ser y hacer cosas completamente diferentes en la moda y el arte, entonces aplicar este mismo concepto o idea de romper con lo cotidiano se diseña una fachada con curvaturas en cada nivel como voladizos creando así una doble fachada en el proyecto, una fachada interior opaca que cubre varios espacios privados y una fachada completamente abierta y cristalizada que relacione cada piso con su entorno y ciudad pero sin mostrar a la población que es en realidad lo que hay dentro del proyecto creando esa duda de que ofrece o que hay en el proyecto interiormente.

Otra variable a considerar es la sostenibilidad del proyecto y para ello se buscaron otros referentes principalmente de edificios inteligentes y autosustentables, y se tomaron algunas ideas una y la principal teniendo en cuenta la situación a la que la

ciudad de Bogotá se encuentra en la actualidad se plantea unos tanques de recolección de agua en la cubierta que están conectados directamente con los ductos del proyecto llevando el agua recogida hasta el sótano a un cuarto de máquinas donde se trataría esta y se podría usar en el proyecto futuramente, otra idea es el hecho de hacer inteligente los espacios para ello un sistema de detección de caras y huellas se implementaría el cual permita el acceso fácil a los miembros pertenecientes a la marca.

Un proyecto como este inicia de analizar que pautas, directrices y problemas nos da el cliente y a partir de eso un análisis minucioso de cual puede ser la respuesta pertinente a ello, el edificio GNRL recopilo todas estas variables y las soluciono en lo máximo agregando gustos o detalles que el cliente menciono tales como la inclusión del arte urbano o la disruptividad de los objetos a nuestro alrededor y a nuestro alcance, todo con la finalidad de que la identidad de la marca se vea plasmada en la identidad del proyecto y así relacionarlos directamente mostrando a la población quienes son y porque la marca GENERAL se caracteriza en el día de hoy.

La oportunidad de participar en el premio Mario Hernández en una categoría así y mostrar como puede surgir un proyecto que muestre una semejanza con su cliente propio demuestra lo cauteloso, preciso que hay que se a la hora de realizar un diseño además de que en esta ocasión se cuenta con la ayuda de las inteligencias artificiales que si bien son un debate en la actualidad sobre si son un peligro para los profesionales de cualquier carrera, son en parte una gran ayuda que nos permite visualizar, analizar, desarrollar un proyecto mas real y detallado.
