Pull-down Box
感謝您的惠顧。
為了充分使用本產品的各項功能，請正確按照本說明書進行安裝， 安裝後請熟讀使用方法與各注意事項，並按照說明書內容正確使用。
請妥善保管本安裝和使用說明書，並在必要時再次翻閱。
本產品需通過施工進行安裝。
劉三五金
安裝使用說明書
產品編碼 558374 558375 558376
目錄 ・・・
■安全注意事項
■零件名稱
■同捆包裝物・附件
■使用前準備（工具）
■產品規格
■安裝前的確認事項 (櫃體尺寸的確認) （安裝上的限制）
■安裝方法
■使用注意事項
■使用方法
■日常維護
■規格尺寸
・・・
・・・
・・・
・・・
■聯繫與諮詢 ・・・Ｐ11
關於圖示的注意事項
本使用/安裝說明書和您說明如何正確安裝和使用本產品。
為了您和他人的人身及財產安全，請嚴格按照說明正確地安裝和使用本產 品。本說明書提及的所有事項均與使用者的人身安全有關，請務必遵守。
警告
注意
此圖示關係到使用者的人身安全，若不遵照執行，將可能造成人體重傷或導致 死亡事故。
此圖示關係到產品功能與人身安全，若不遵照執行，將可能造成人體受傷或產 品損壞的後果。
此圖示所示內容為嚴禁事項
此圖示所示內容為務必遵照執行的事項
●轉讓・租借給第三方時，請務必將本說明書一並轉交。
●請妥善保管本說明書。

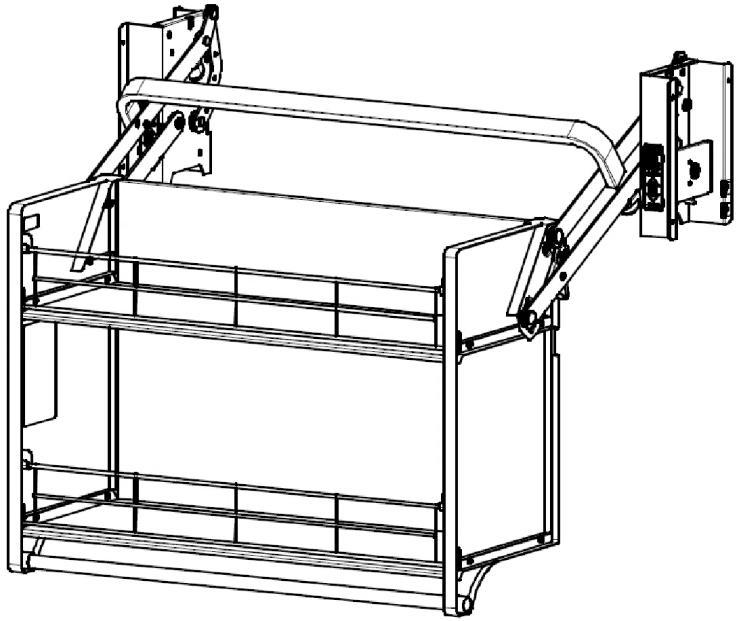

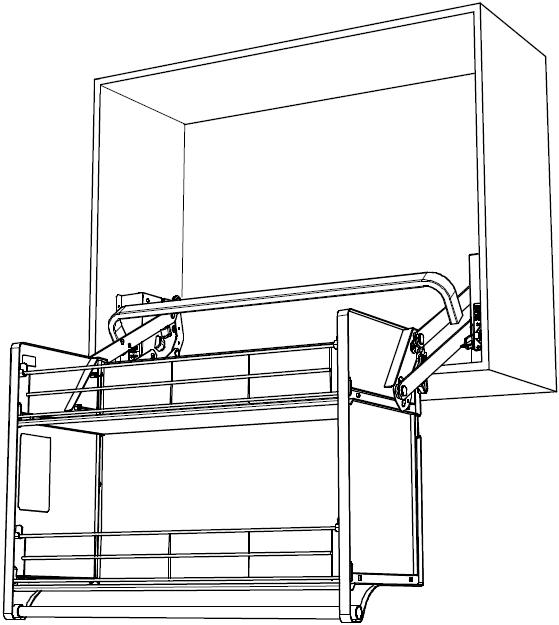

■ 各部位名稱
把手
開箱後，請確認所有零件是否齊全或破損 ■ 安裝前準備（工具）

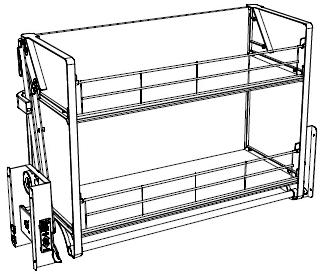

Pull down Box
本體・・・１台
++扁頭螺絲（長） 4×60・・・4個
扁頭螺絲（短） 4×14・・・10個

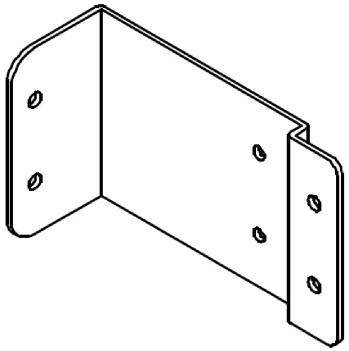

安裝用金屬卡扣・・・ 2個（左右兼用）
圓頭三角牙螺絲 5×8・・・4個
□ 電動螺絲起子
□ 手動螺絲起子（＃2大小 十字螺絲)
□ 錐子
□ 鑽頭（Φ2mm∼Φ3mm）

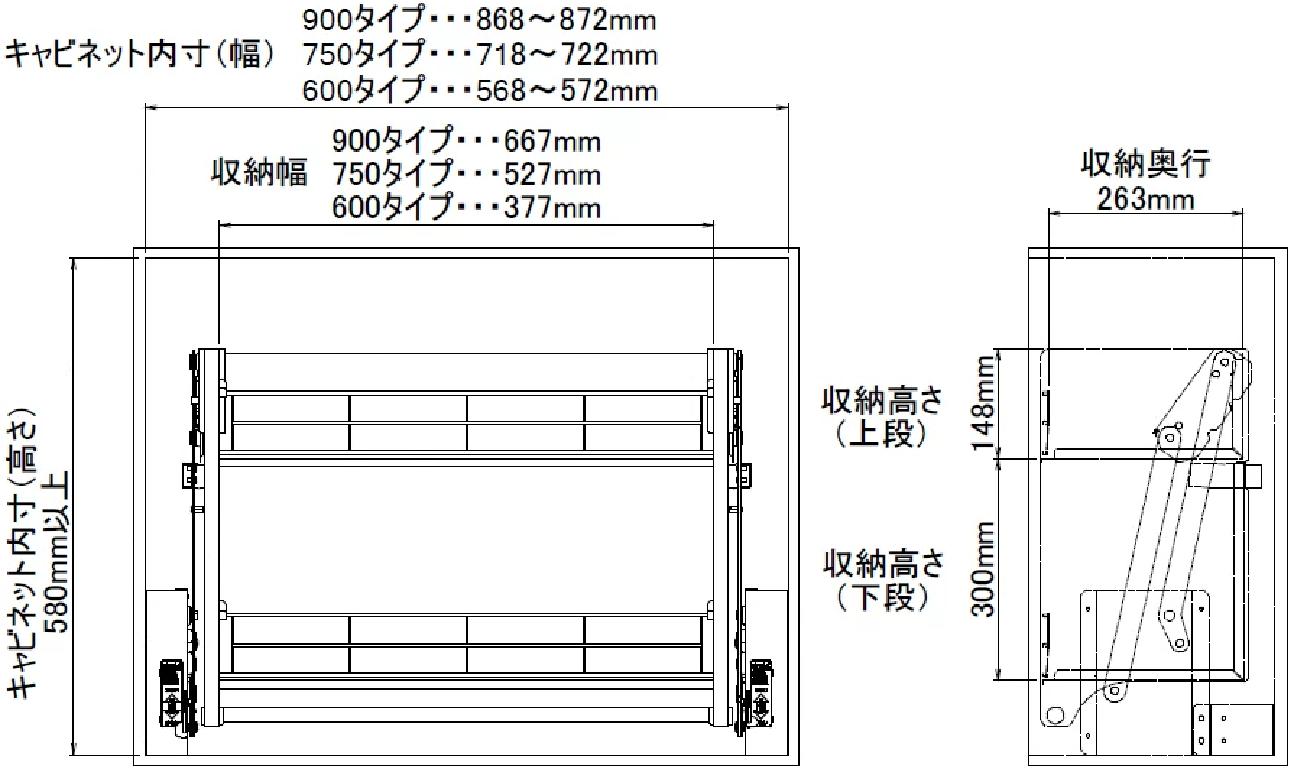

櫃體內部尺寸 （寬度）
櫃體內部尺寸
（高度580mm以上）
警告 必須要嚴格按照本說明進行安裝是使用，否則則可能造成使用者重傷或導致死亡。
可能造成的危險或損失 重要事項
安裝前請務必確認櫃體是否符合安裝條件

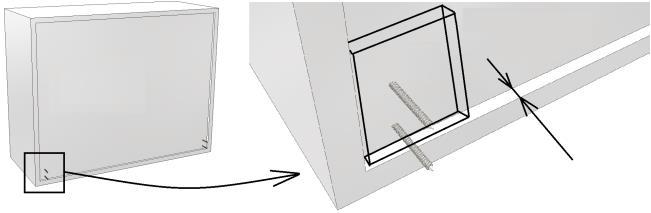

在櫃體的側板、背板安裝固定螺絲時，若安裝
處板材采用中空構造，螺絲無法固定到板材基 底材料中時則不可安裝。
請務必將固定用金屬卡扣安裝於正確位置。
若櫃體螺絲未能將櫃體穩定固定到墻體 內部的可承重結構，則有可能在使用時 發生櫃體脫落的風險。
吊櫃背板

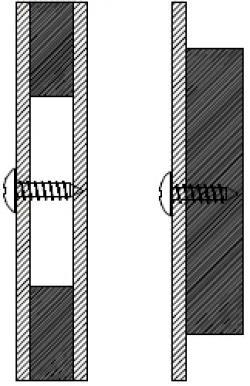

不可安裝於 中空隔板櫃體
實心板材 可以安裝 ＜櫃體隔板構造＞
螺絲固定位置
安裝方法請參照本說明書第六頁
若吊櫃背板與墻面有空隙，則需增墊背 拉條，在填平背板與墻面的空隙後方可安 裝產品。請務必保證安裝的牢固性。
否則產品脫落時可能對人造成傷害，或 引發重大安全事故。

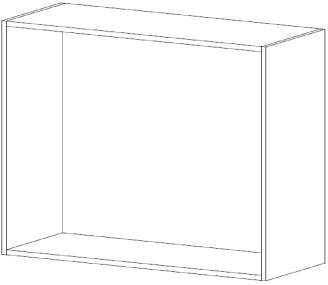

櫃體的尺寸請用如圖所示的方法確認。

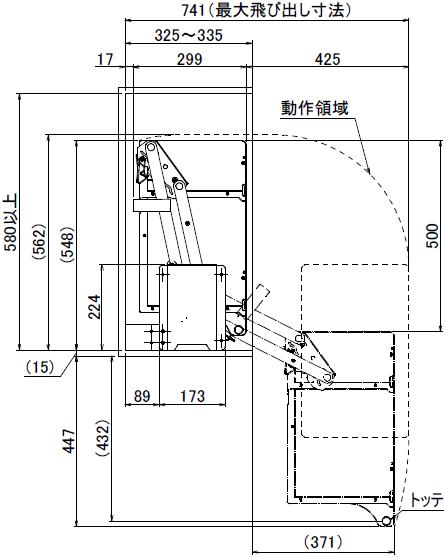

＜可以安裝的櫃體尺寸＞
為保證固定螺絲不會突出板 面隔板厚度必須大於15mm。

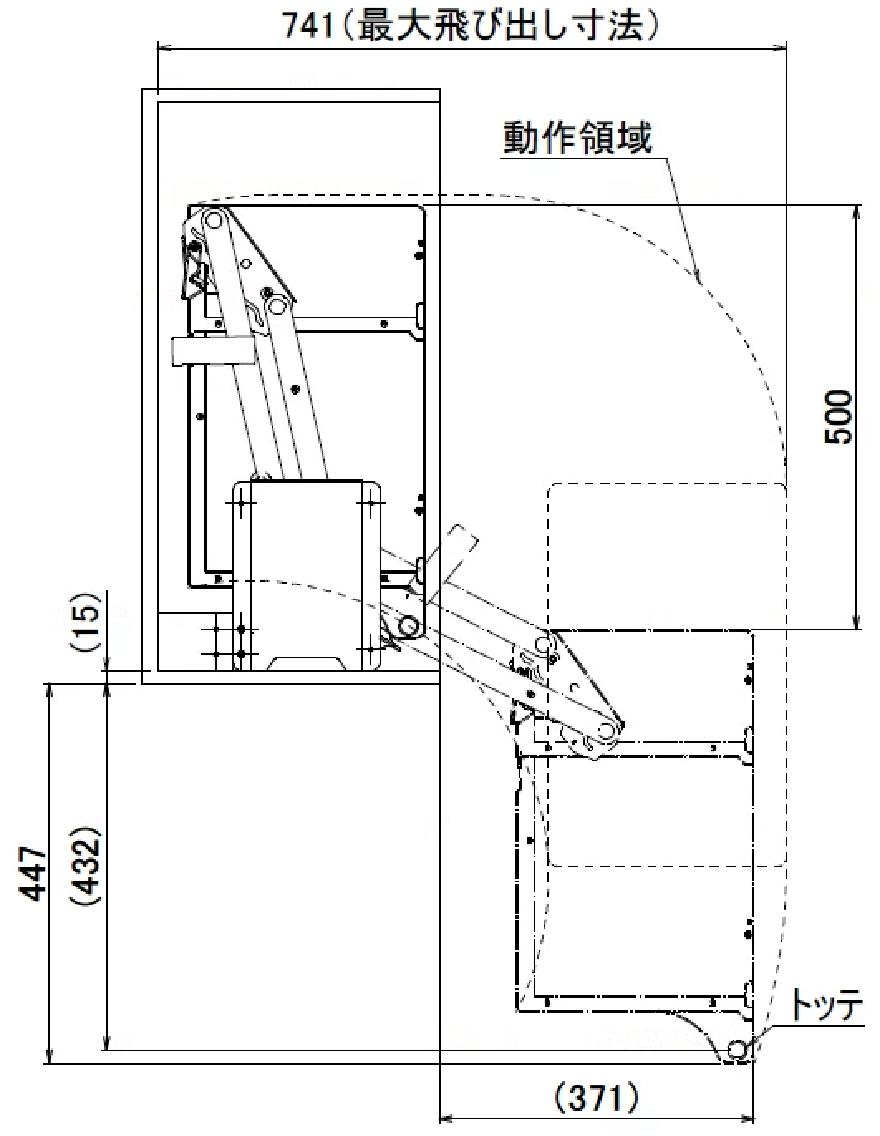

其他必要尺寸如圖所示
內側深度
動作範圍
請確認開孔處是否為實心材質

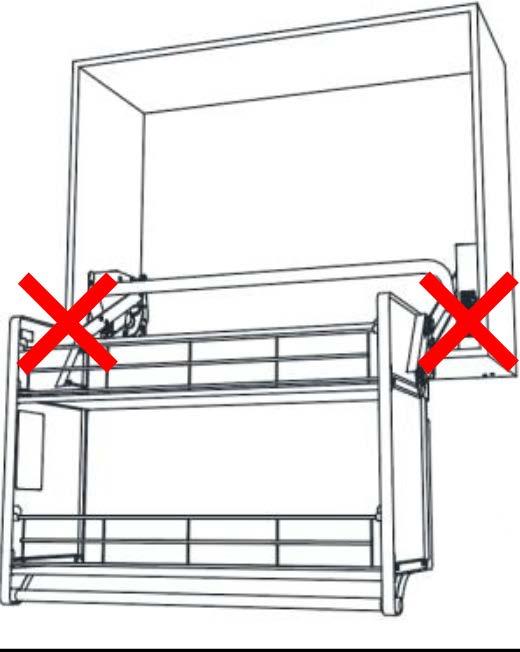

請確認兩側機械結構部分不會與鉸鏈接觸
請確保在動作範圍內沒有阻擋物
注意：進行安裝作業時請佩戴防護眼鏡
①取下櫃門。

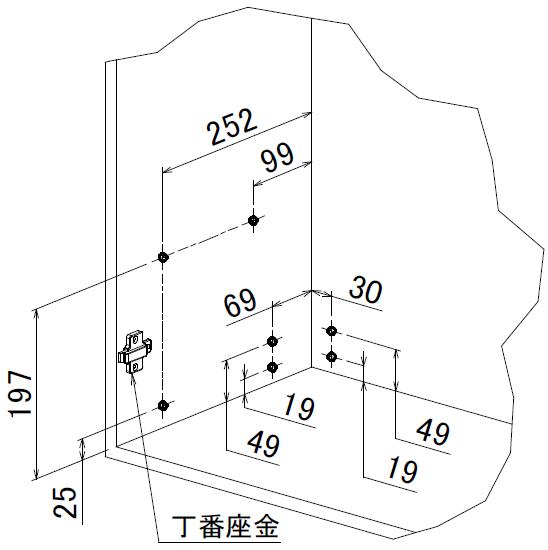

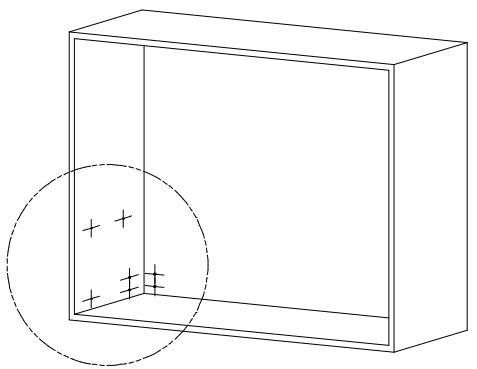

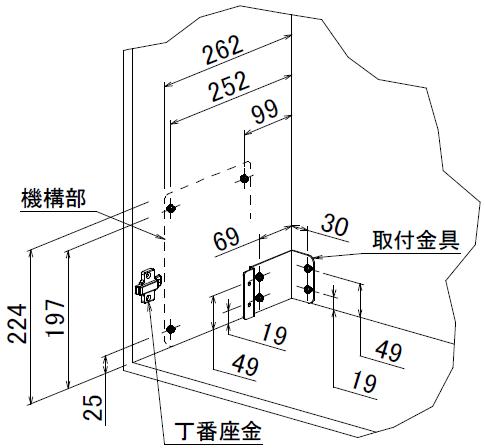

② 如下圖所示，標記安裝金屬卡扣和機械結構部分的打孔位置。（左右各7 處）
鉸鏈
③在標記處打孔。 (φ2～3ｍｍ、深約10ｍｍ)

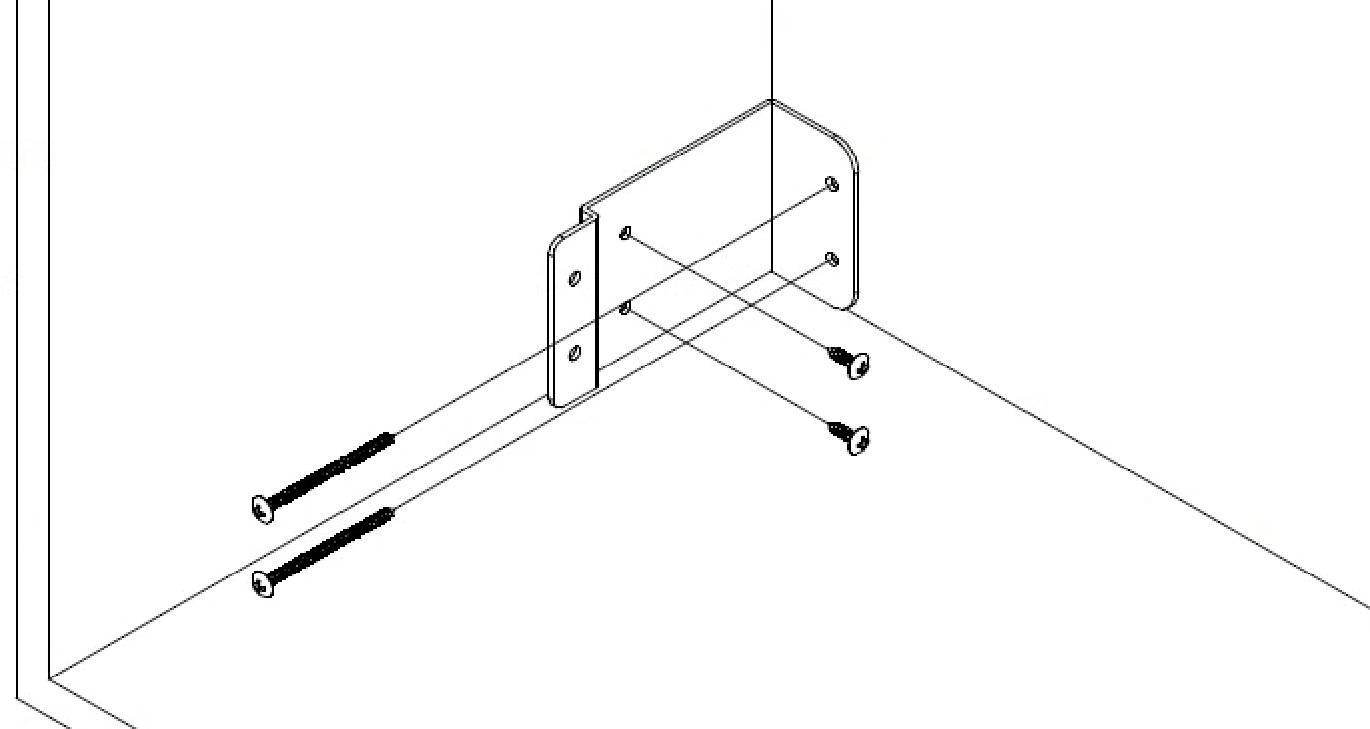

④將金屬卡扣與標記好的孔位相貼合，用扁頭螺絲固定。
櫃體側板：扁頭螺絲4×14・・・左右各2枚 櫃體背板：扁頭螺絲4×60・・・左右各2枚
請將金屬卡扣放置在指定位置後，用指定的 螺絲進行安裝。
●未安裝至正確位置將導致產品掉落，可能發生人身 傷害或導致重大安全事故。
請優先安裝固定於櫃體側板的螺絲（扁頭 螺絲4×14）

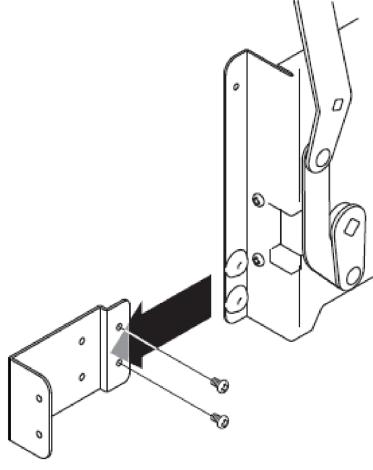

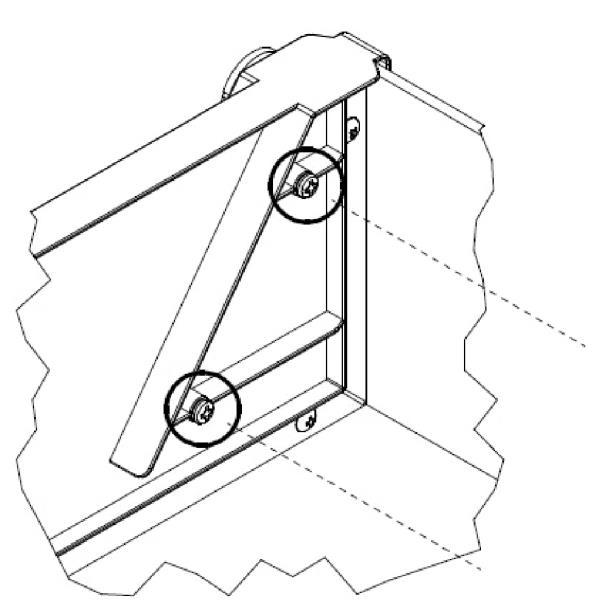

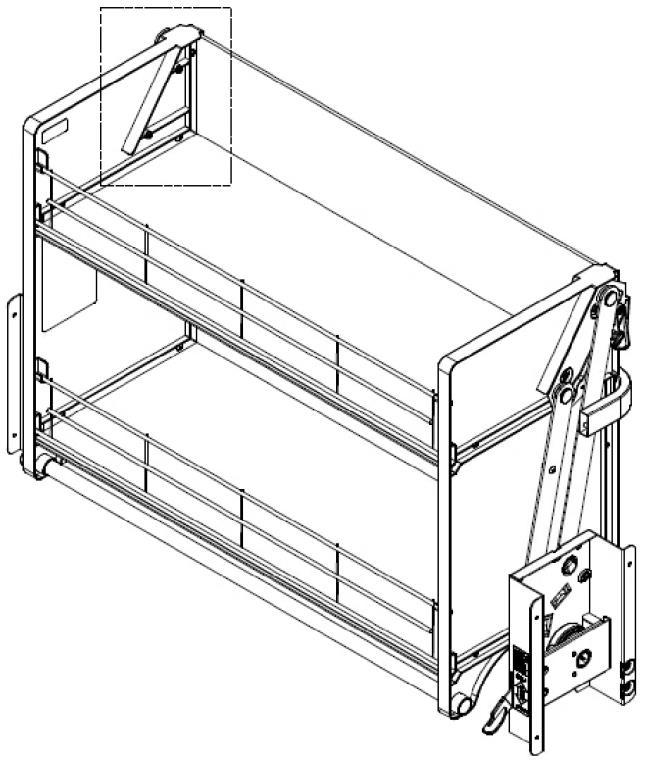

⑤ 將機械結構部分和收納框體拆分
在下圖所示的位置卸下左右各兩根螺絲，以拆分機械結構部分和框體。
由於取下的螺絲（圓頭三角牙螺絲5-30）需要在後續步驟中重新安裝，請妥善保管。

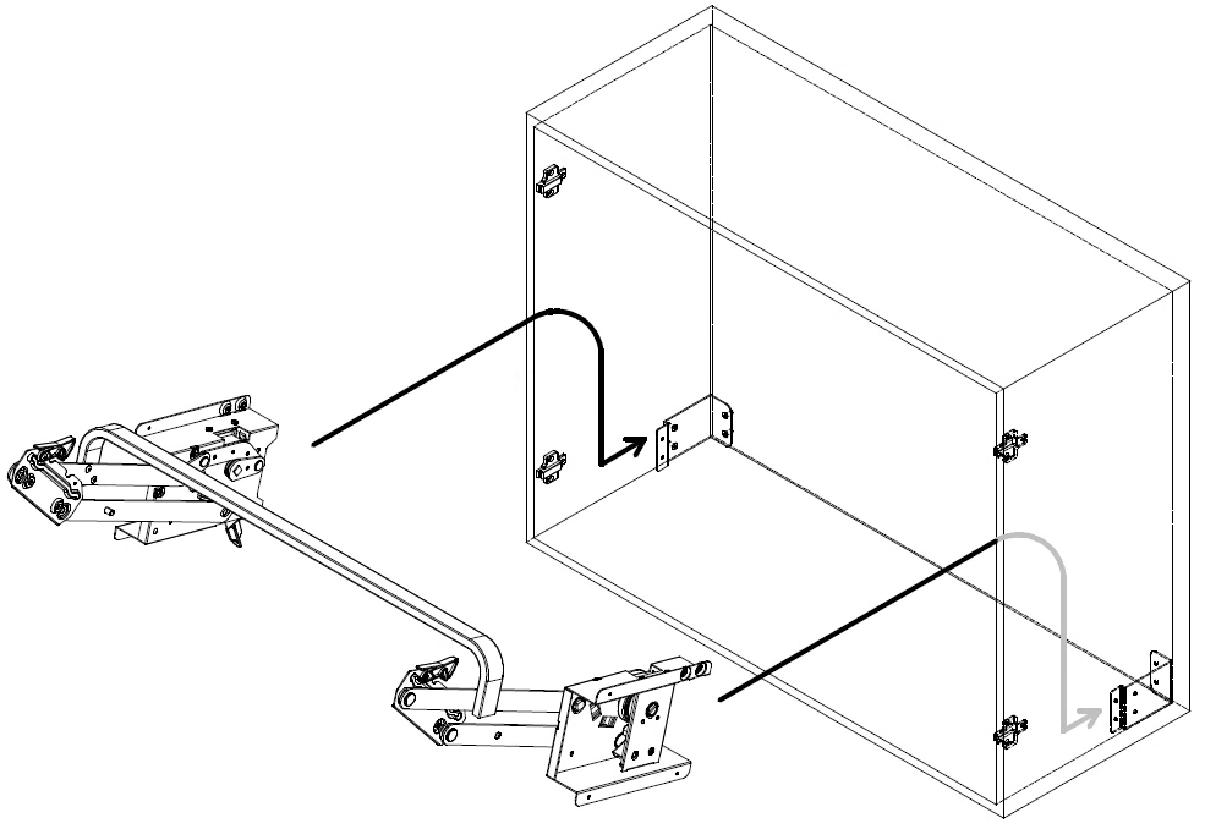

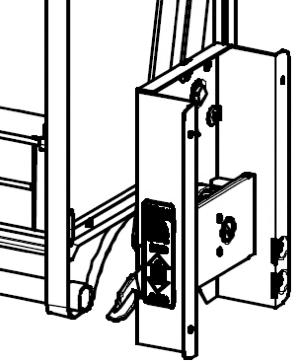

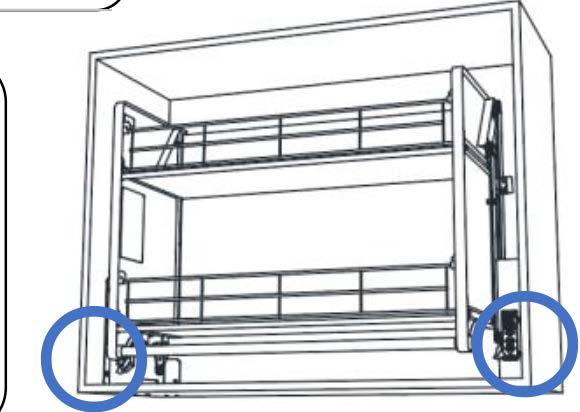

⑥將機械結構部分放入櫃體，使其與金屬卡扣相連接。
沿著櫃體的內側面分別把左右的機構插入到金屬卡扣與側面櫃體之間，使機械結構部分與金屬 卡扣相互貼合。然後，用圓頭三角牙螺絲5x8（左右各兩根）將其固定。
若安裝時發生門板鉸鏈和機械結構部分發生接觸的情況，請合理避開鉸鏈後進行安裝。

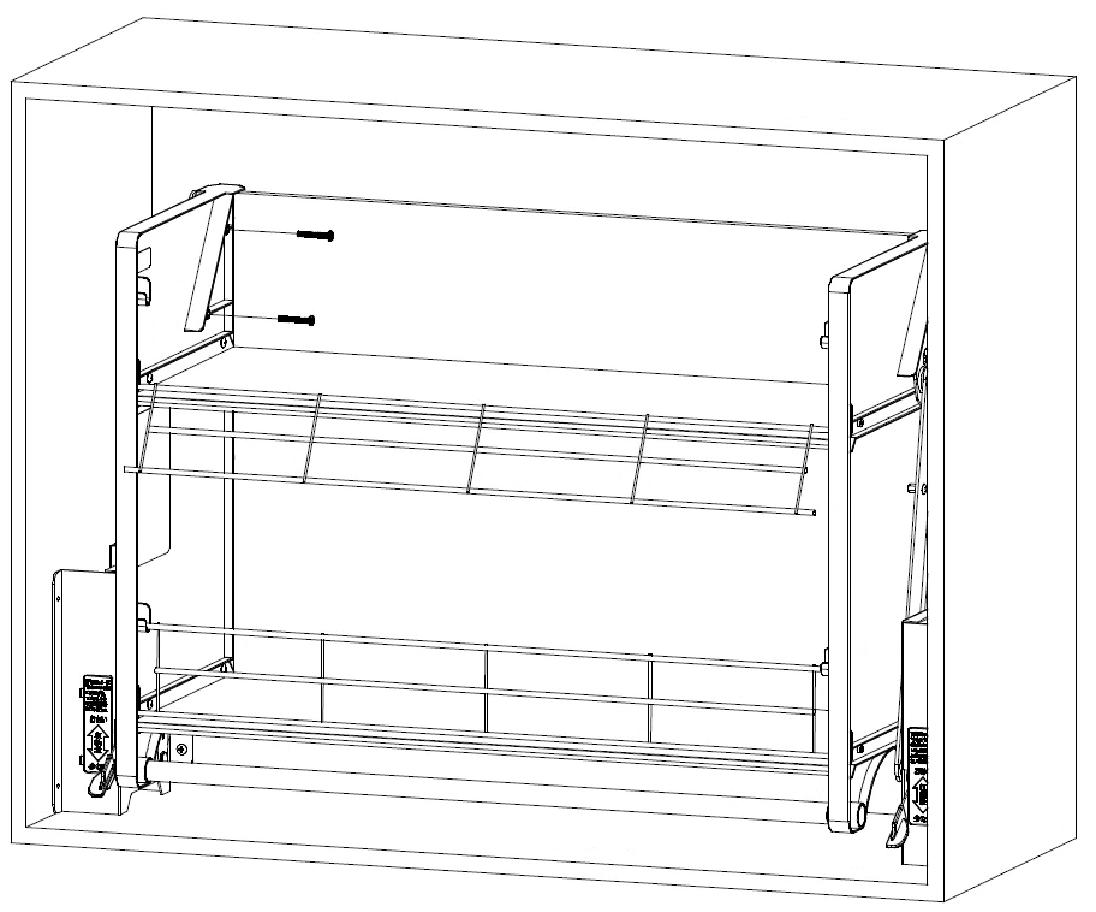

⑦ 將機構部分固定在櫃體中（扁頭螺絲4×14

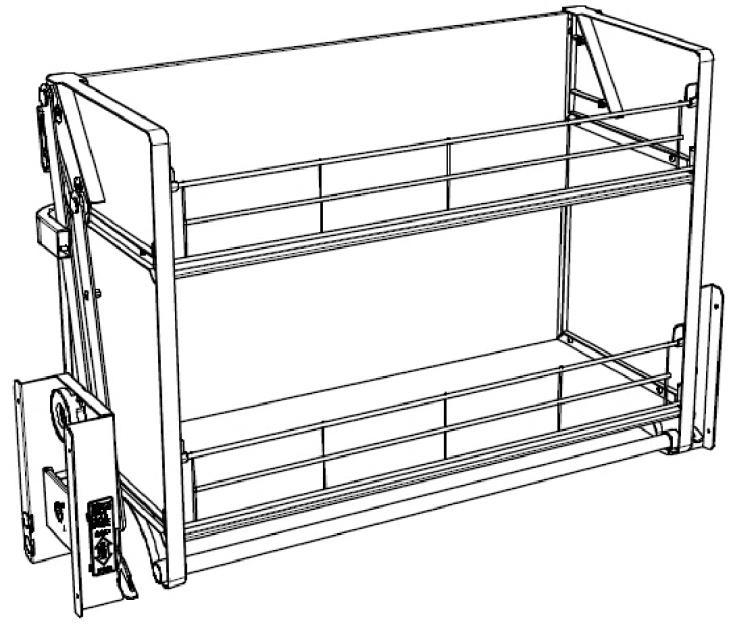

⑧組合機械結構部分和收納框體。
將收納框掛在機械結構部分之上，用於第五步卸下的螺絲（圓頭三角牙螺絲5-30）進行固定。
使用本產品時的注意事項（為了您和他人的安全請務必遵守）
注意
收納櫃的承重為
上層7.5kg
下層7.5㎏
合計為15㎏。
請在此承重範圍內使用
請勿將下列物品放置於收納櫃中： ‧易發生晃動的瓶子等容器； ‧菜刀、裝有腐蝕性液體的危險品； ‧易碎的器皿； ‧可能發生滑動的物品； ‧加熱過的物品。
在使用本產品時可能因物品的掉 落或破損而導致事故。
櫃體升降的時候請勿將手伸入機械結構部分
升降時請務必握住拉手的中心位置進行操作 ●可能會夾傷手部。
存在疊放物品的情
況時，物品的放置 位置請勿高於收納 框四周的防護欄。
●可能因物品的掉落 從而導致事故。
使用方法

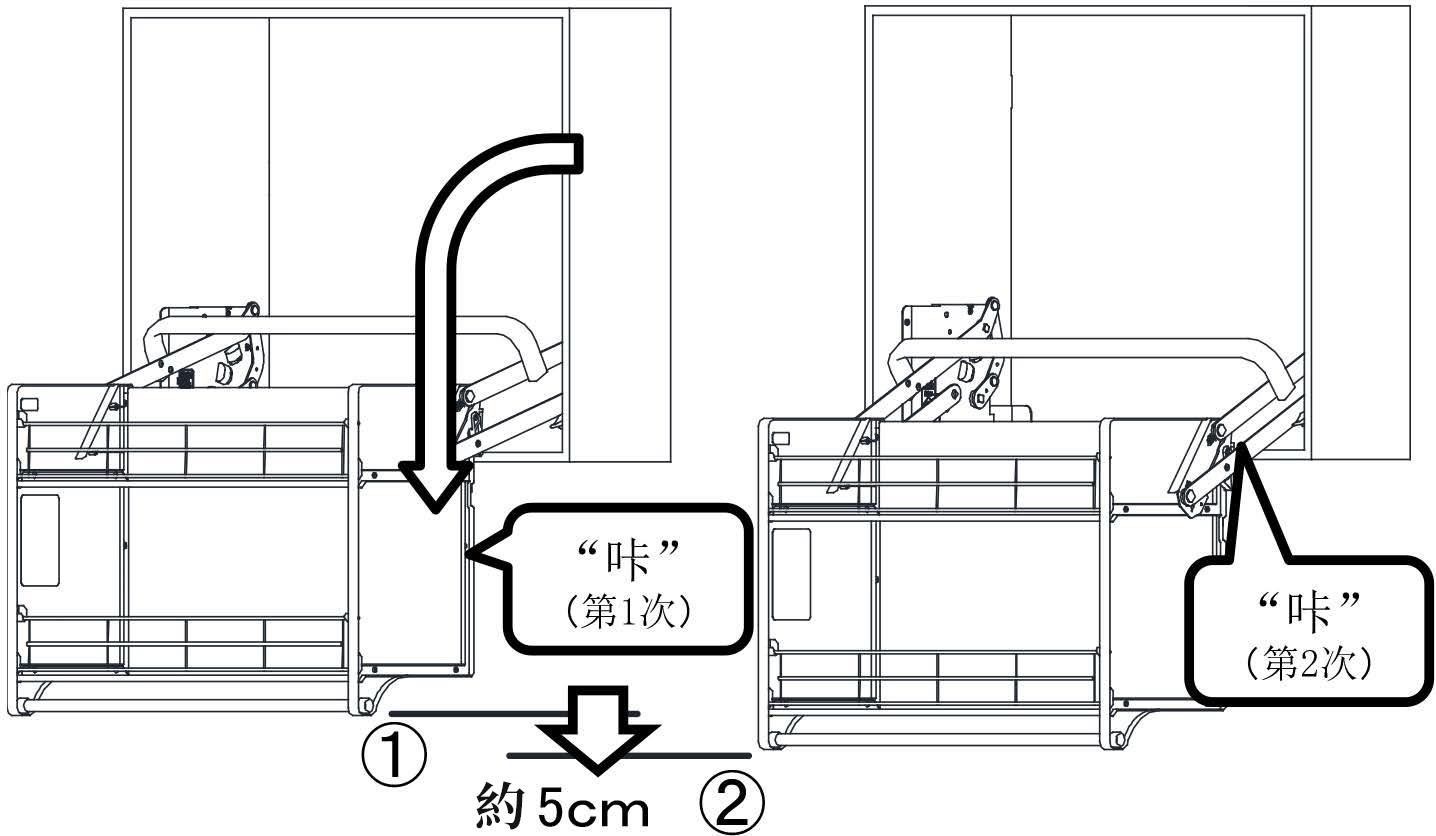

【操作方法】
雙手握住拉手中央附近，平緩地拉動櫃體使其降至面前。
恢覆至收納狀態時，請平緩地向上推動產品，將其歸位。
警告

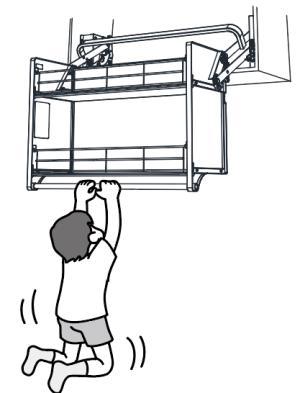

請勿劇烈地搖晃或拽拉本產品， 不可將身體倚靠在產品上。
請勿在機械結構的非可動方向上 強行拉拽本產品。
請及時清理污漬及水漬
請及時清理水漬，醬油， 醋等調味料的污漬。
●長期放置可能會導致污 漬難以被清除，造成產品 的變色和生鏽
取放物品後，請 及時將產品恢覆 至收納狀態。
●若維持在展開狀態， 可能會造成頭部或身體 其他部位的磕碰。
收納框體正處於降 下狀態時，請勿從 上方將頭部或手伸 入框體內。
●可能因此導致頭部或 手部的嚴重夾傷。
進行升降操作時，請避免單手操作，不要猛烈拉動框體。 操作時請務必握緊把手。
不要在升降過程完全結束之前鬆開把手。
把手
收納框體
