CONCEPTUALIZACIÓN

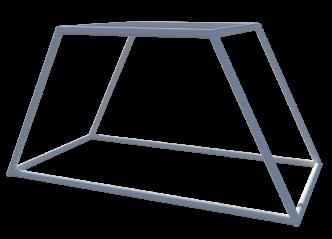

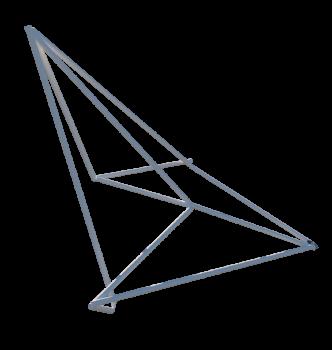

1.1 ABSTRACCIÓN DE FORMAS Es sabido que para llegar a un resultado final con una forma determinada, se tiene que partir de una idea rectora, para luego ir dándole forma y obtener un resultado satisfactorio. En la construcción que se presentará a continuación, para lograr la forma final de la misma, se realizó una serie de deformaciones, sustracciones, así como también, adiciones; tomando en cuenta nuestra idea rectora, la cual es “EL ZORRO”.

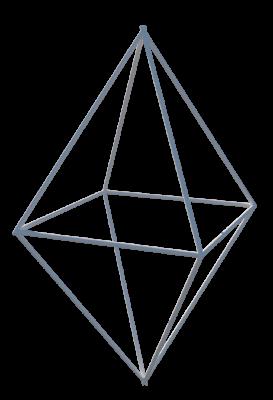

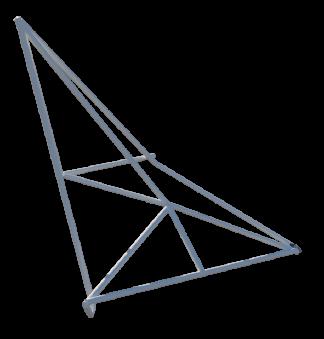

Para ello, tomamos en cuenta las figuras geométricas de un octaedro, un hexaedro y un tetraedro, puesto que, al unirlas y posteriormente realizarle diversos cambios, se prestan para dar como resultado una estructura con la forma de un zorro. Además, debido a que cuenta con diferentes formas puntiagudas, se puede mostrar a través de todos sus ángulos la morfología del cuerpo del un zorro.

OCTAEDRO

HEXAEDRO

01

01

02

02

03

03

01 Mikri Alepún

01

CONCEPTUALIZACIÓN

1.2 PATRONES GEOMÉTRICOS Y MATERIALIDAD En cuanto a los patrones geométricos, como se puede observar, se repite la figura geométrica triangular, dado que, se tomó como mayor inspiración las orejas de un zorro, pero sobre todo, se aprovechó la forma de esta figura (triangulación), debido a que, aporta una mayor estabilidad en la estructura. Asimismo, el aporte que tuvo las orejas del zorro para la forma, también aportó

TETRAEDRO

para la materialidad que tendrá, y es que sus orejas son tan grandes que le ayudan a disipar el calor de su cuerpo y evitar que se sobrecaliente, ya que, habita desiertos y zonas áridas con altas temperaturas. Los zorros, al igual que todos los demás organismos, tienen la capacidad de adaptarse a su medio, es por ello que asociamos nuestra estructura y hacemos una comparativa a la probabilidad de que pueda adaptarse a cualquier medio.

PROTOTIPO FINAL

01

02

03

Mikri Alepún 02

02

60

CONTEXTO

120

03Mikri Alepún

180

240

MAR EGEO

ÁREA VERDE

02

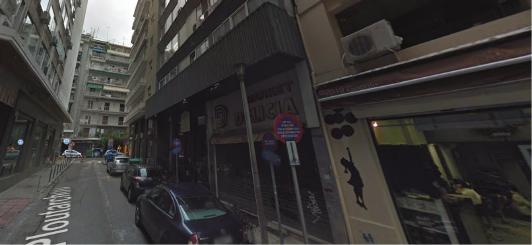

CONTEXTO 2.1 UBICACIÓN Actualmente, la construcción se encuentra ubicada en Tesalónica (Salónica), Grecia; específicamente en la Plaza de Aristóteles; la cual, a su vez, está ubicada a lo largo de la avenida Nikis, cerca del paseo marítimo de la ciudad.

MAPA DE EUROPA

GRECIA MAPA DE GRECIA

PREDIOS

TERRENO

TESALÓNICA Mikri Alepún 04

02

CONTEXTO

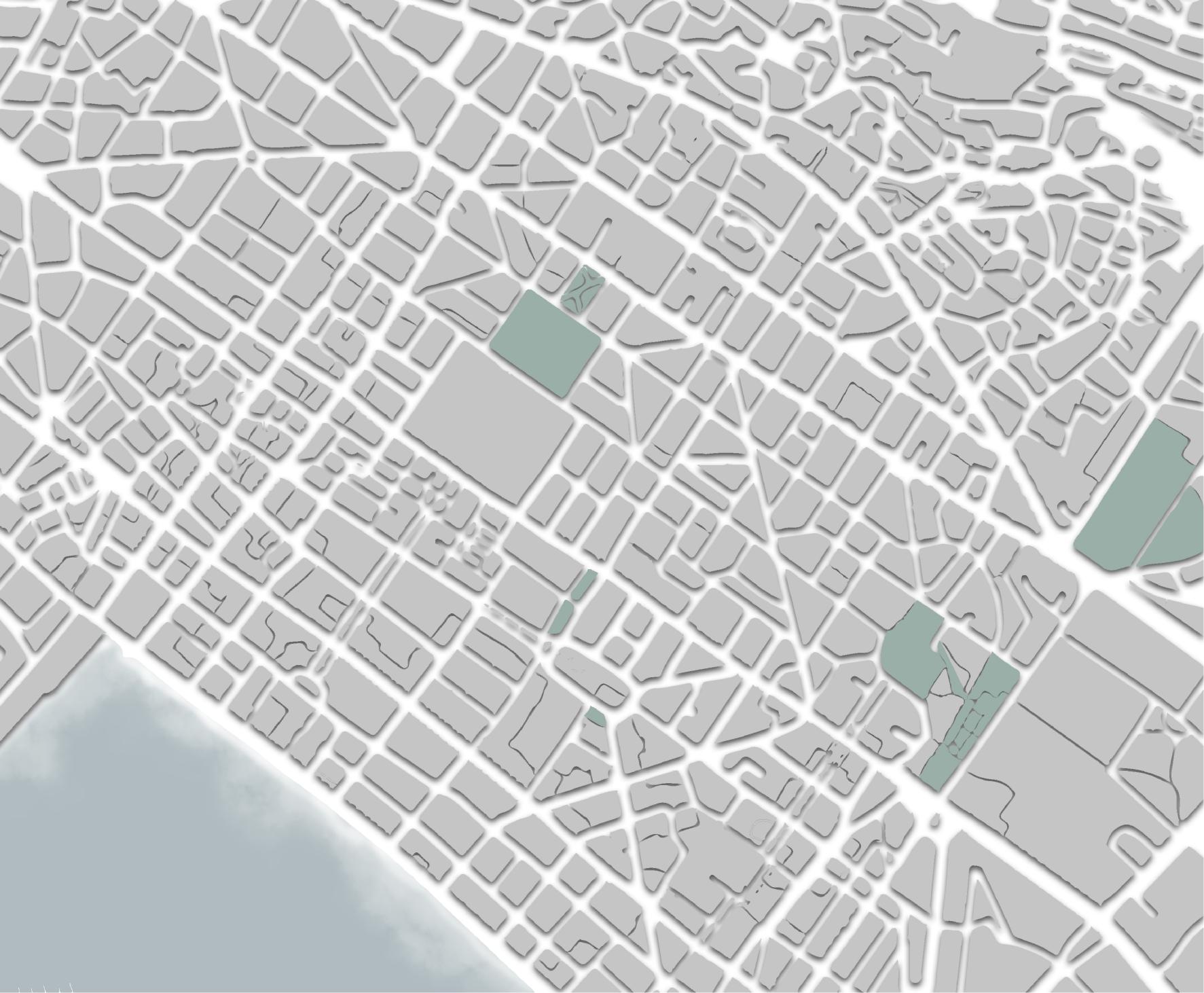

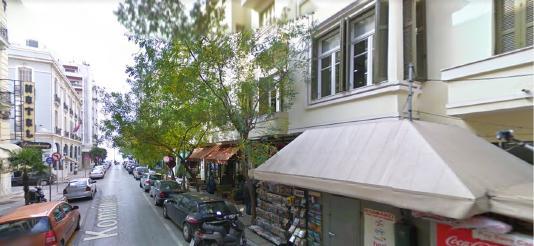

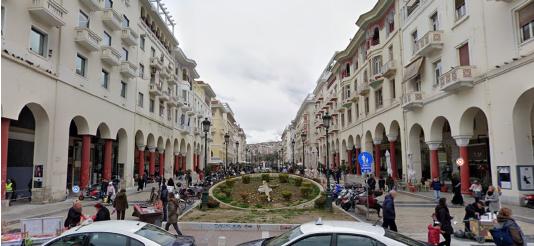

2.2 ENTORNO Y EMPLAZAMIENTO Se ha aprovechado las visuales que presenta la ubicación, debido a que la Plaza de Aristóteles, limita por el sur con el Mar Egeo, asimismo, se ha aprovechado a su vez, las diferentes actividades que se realizan en el espacio; dentro de las cuales, podemos observar, eventos culturales, conciertos, celebraciones carnavalescas y navideñas.

KOMNINON

LEYENDA DE LÍMITES NORTE: Tsimiski

OESTE: Komninon

SUR: Mar Egeo

ESTE: Ploutarchou

MAR EGEO

60

05 Mikri Alepún

120

180

240

02

CONTEXTO

TSIMISKI

PLOUTARCHOU

MAR EGEO

PREDIOS

TERRENO Mikri Alepún 06

02

07 Mikri Alepún

CONTEXTO

02

CONTEXTO

Mikri Alepún 08

02

CONTEXTO

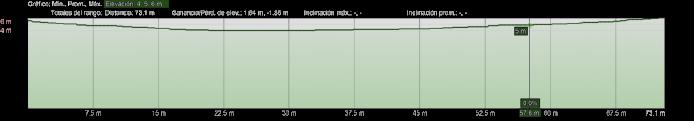

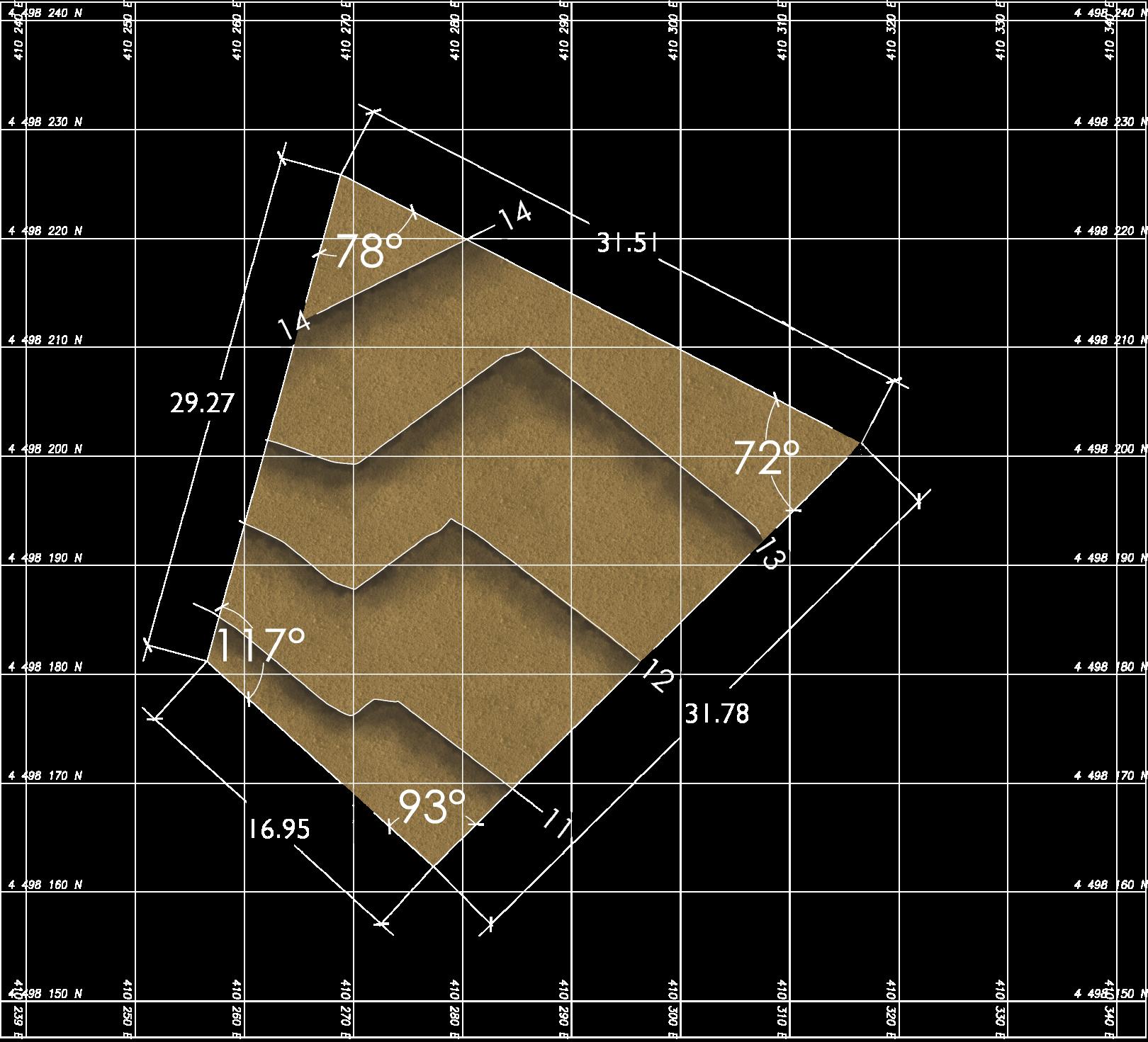

2.3 TOPOGRAFÍA Grecia está situada en el extremo meridional de la península balcánica y en la mayor parte de las islas del mar Egeo.

Por ende la topografía del lugar es de caracter montañoso, con estrechos valles y pequeñas llanuras costeras. Las montañas que forman el relieve penetran en el mar formando islas, golfos y una costa muy recortada, donde las coordenadas geográficas de Salónica son latitud: 40.644°, longitud: 22.931°, y elevación: 8 m.

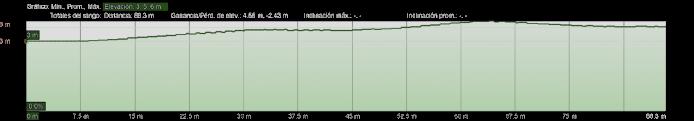

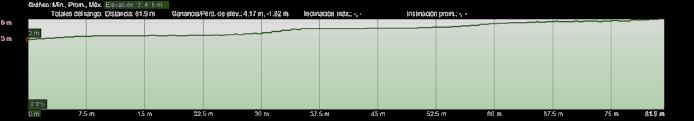

Por último se tiene que la topografía del lugar en un radio de 3km tiene variaciones grandes de altitud, con un cambio máximo de altitud de 215 m y una altitud promedio sobre el nivel del mar de 36 m, en cuanto al área en un radio de 3 km se sabe que está cubierta de superficies artificiales (58 %) y agua (33 %); y en un radio de 16 km de tierra de cultivo (28 %) y agua (24 %).

PERFIL NORTE

PERFIL OESTE

PERFIL SUR

D PERFIL ESTE

09 Mikri Alepún

02

CONTEXTO

A

B

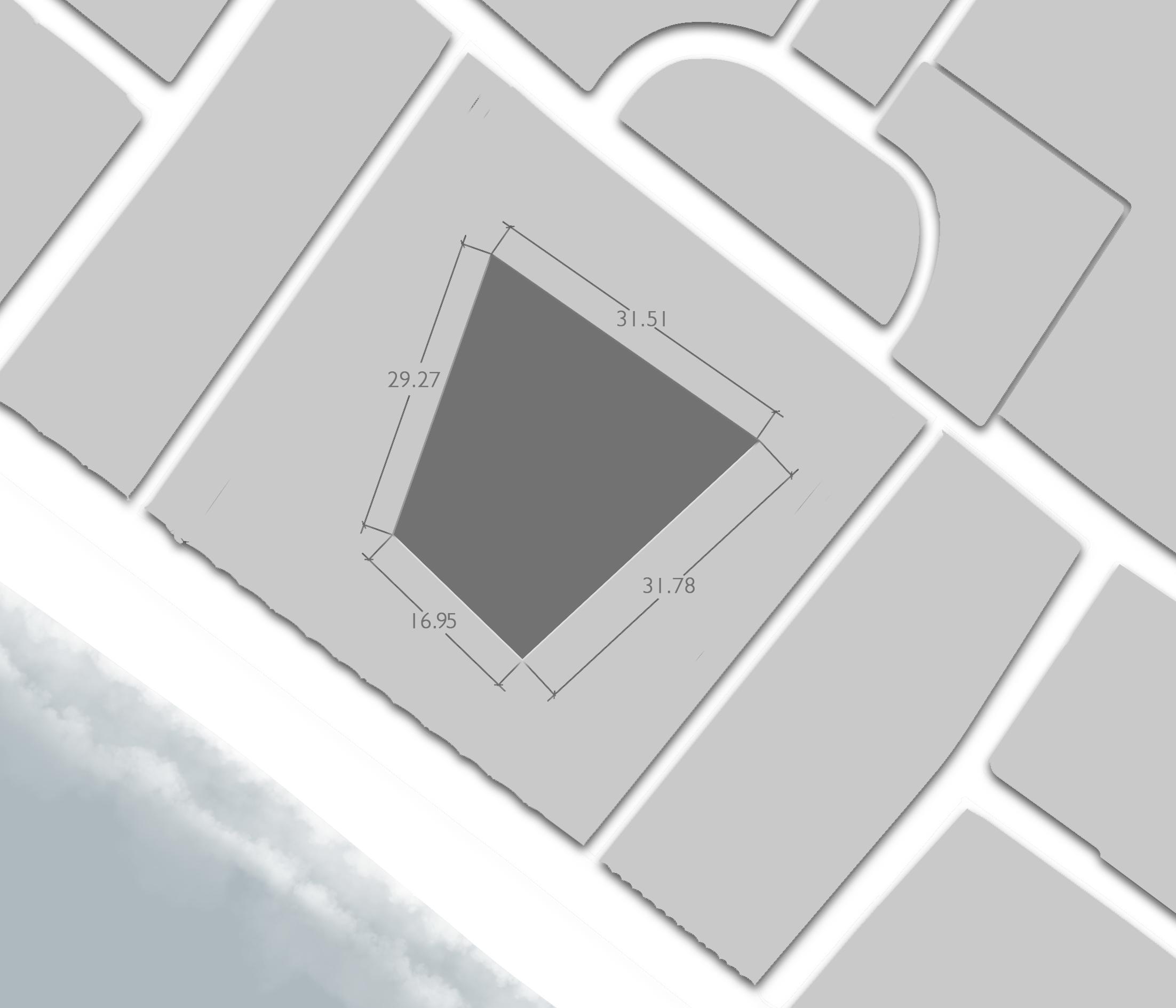

ÁREA: 712.81 m2 PERÍMETRO: 109.51 m

C

60

120

180

240

Mikri Alepún 10

02

CONTEXTO

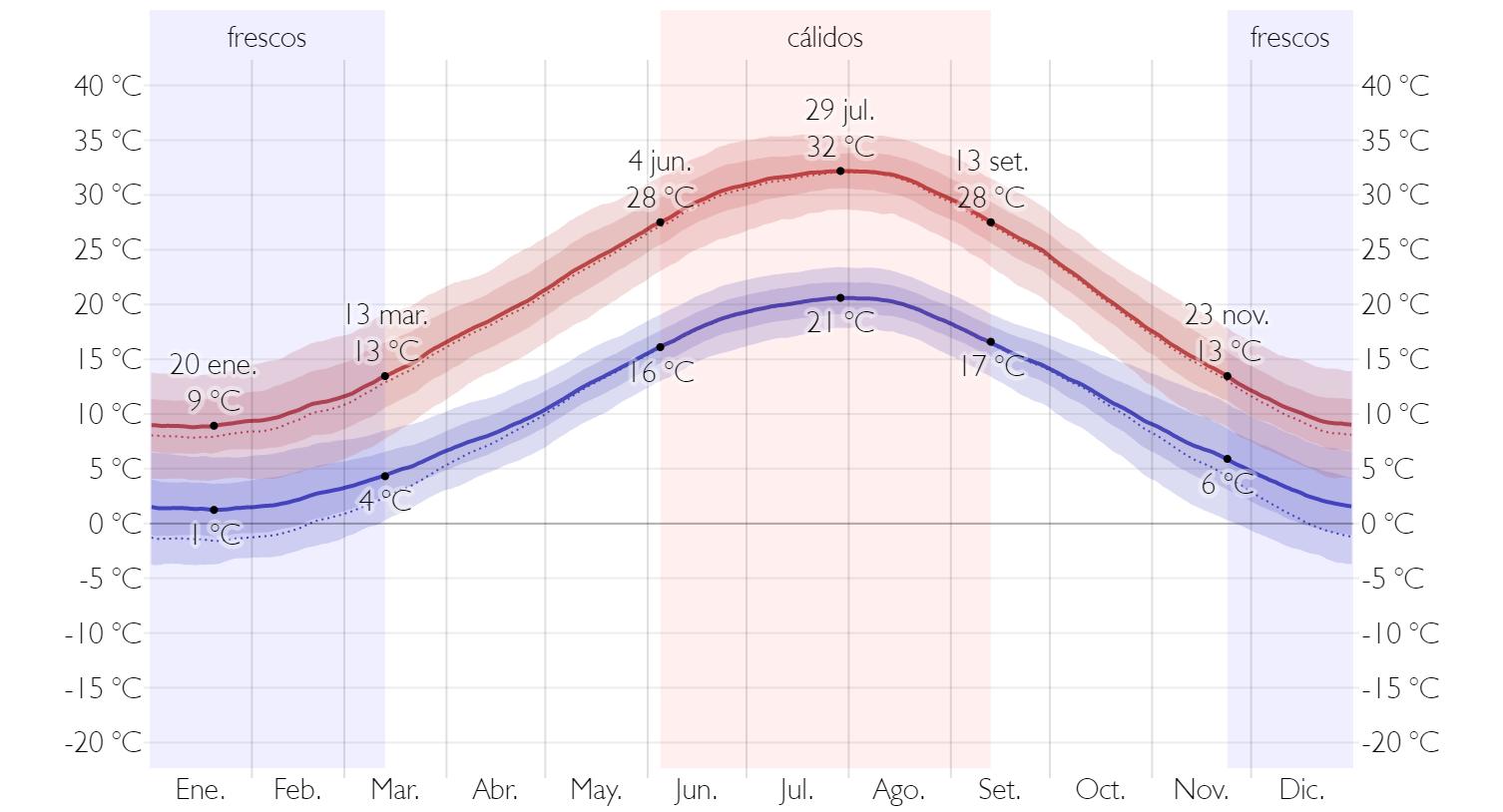

2.4 CLIMA TEMPERATURA La temporada calurosa dura 3.3 meses, del 4 de junio al 13 de setiembre, y la temperatura máxima promedio diaria es más de 28 °C. El mes más cálido del año en Salónica es Julio, con una temperatura máxima promedio de 32 °C y mínima de 20 °C.

La temporada fresca dura 3.7 meses, del 23 de noviembre al 13 de marzo, y la temperatura máxima promedio diaria es menos de 13 °C. El mes más frío del año en Salónica es Enero, con una temperatura mínima promedio de 1 °C y máxima de 9 °C.

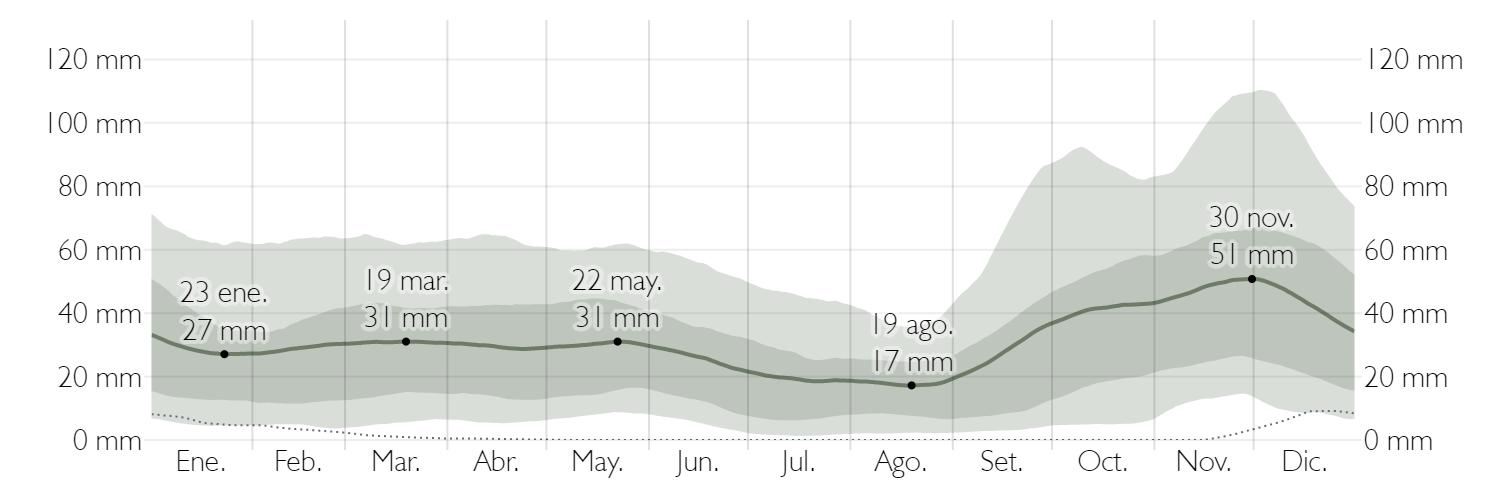

PRECIPITACIÓN Para mostrar la variación durante un mes y no solamente los totales mensuales, mostramos la precipitación de lluvia acumulada durante un período de 31 días en una escala móvil centrado alrededor de cada día del año. Salónica tiene una variación ligera de lluvia

11 Mikri Alepún

mensual por estación. Llueve durante el año en Salónica. El mes con más lluvia en Salónica es Noviembre, con un promedio de 48 milímetros de lluvia. El mes con menos lluvia en Salónica es Agosto, con un promedio de 17 milímetros de lluvia.

02

CONTEXTO

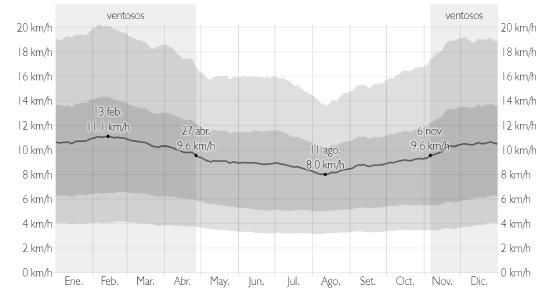

VIENTOS El viento de cierta ubicación depende en gran medida de la topografía local y de otros factores; y la velocidad instantánea y dirección del viento varían más ampliamente que los promedios por hora. En promedio por hora, en Salónica, tiene variaciones estacionales leves en el transcurso del año. La parte más ventosa del año dura 5.7 meses, del 6 de noviembre al 27 de abril, con velocidades promedio del viento de más de 9.6 kilómetros por hora. El mes más ventoso del año en Salónica es Febrero, con vientos a una velocidad promedio de 11.0 kilómetros por hora. El tiempo más calmado del año dura 6.3 meses, del 27 de abril al 6 de

noviembre. El mes más calmado del año en Salónica es Agosto, con vientos a una velocidad promedio de 8.2 kilómetros por hora.

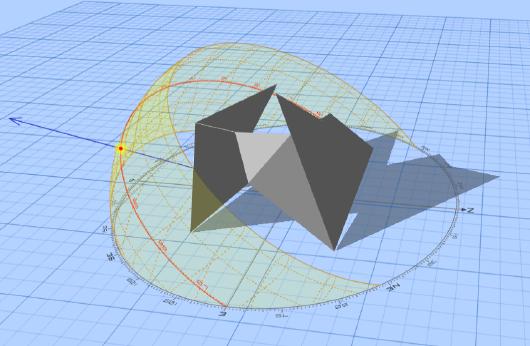

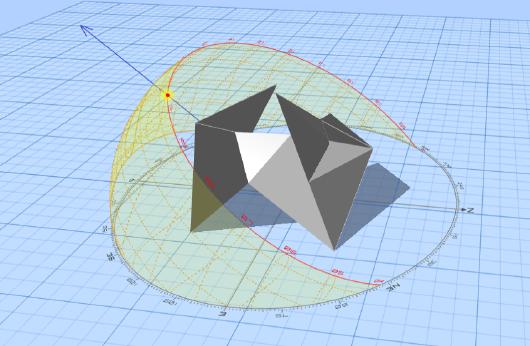

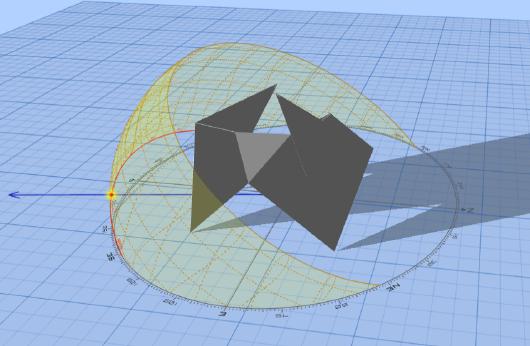

2.5 ASOLEAMIENTO La temporada calurosa dura 3 meses, del 4 de junio al 13 de setiembre, y la temperatura máxima promedio diaria es más de 28 °C. Salónica tiene episodios de frío intenso en invierno debido a los vientos de componente norte y noreste provenientes de la estepa rusa.

ASOLEAMIENTO DE VERANO

ASOLEAMIENTO DE INVIERNO

Además en otoño las temperaturas máximas diarias disminuyen 17 °C, de 30 °C a 12 °C y bajan a menos de 8 °C o exceden 33 °C. Las temperaturas mínimas diarias disminuyen 13 °C de 18 °C a 5 °C y bajan a menos de -1 °C o exceden 21 °C. Por último se sabe que la estación mas lluviosa es Primavera.

ASOLEAMIENTO DE OTOÑO

ASOLEAMIENTO DE PRIMAVERA

Mikri Alepún 12

03 3.1 ESQUEMA ARQUITECTÓNICA

FUNCIÓN DE

PROGRAMACIÓN

PROGRAMACIÓN AMBIENTE

ZONA ADMINISTRACIÓN

ADMINISTRATIVO RECEPCIÓN SALA DE ESTAR

SOCIAL

EXHIBICIÓN BALCONES RESTAURACIÓN Y CONSERVACIÓN DEPÓSITO

SERVICIO

CAFETERÍA TIENDA SS.HH. CUARTO DE LIMPIEZA

ÍNTIMO 13 Mikri Alepún

CUARTO DE TRABAJADORES

03

FUNCIÓN

ARQUITECTÓNICA ACTIVIDAD

MOBILIARIO

AP

Administrar, reconocer, regular.

Estante, silla, escritorio.

Recibir al público.

Escritorio, silla.

86.06 m2

Socializar, descansar, conversar.

Muebles, mesa.

104.62 m2

Visualizar, conversar, exhibir, mostrar.

Pinturas, fotografías.

367.82 m2

Conversar, tomar aire.

Macetas.

47.05m2

Restaurar y conservar elementos

Herramientas, bancas, mesas, estantes.

28.0 m2

Guardar elementos.

Estantes, pinturas, etc.

32.21 m2

Alimentarse, socializar.

Muebles, mesas, sillas, elementos de cocina, estantes.

89.18 m2

Comercializar, vender.

Estantes, productos.

79.67 m2

Realizar necesidades básicas.

Váter, lavamanos, tachos de basura.

Guardar elementos de limpieza.

Estantes, estropajos, escobas, etc.

8.16 m2

Vestimenta y guardar pertenencias.

Lockers, vestidores, bancas.

49.43 m2

AT

42.84 m2 128.9m2

519.49 m2

345.52 m2

108.3 m2

49.43m2

Mikri Alepún 14

03

FUNCIÓN

3.2 ZONIFICACIÓN Y ACCESOS

PRIMER NIVEL

60

120

180

ZONA ADMINISTRATIVA

ZONA DE SERVICIO

ZONA SOCIAL

ZONA ÍNTIMA

CIRCULACIÓN VERTICAL

CIRCULACIÓN HORIZONTAL

ACCESO PRINCIPAL

ACCESO SECUNDARIO

15 Mikri Alepún

240

03

FUNCIÓN

SEGUNDO NIVEL

60

120

180

ZONA SOCIAL

ZONA DE SERVICIO

CIRCULACIÓN VERTICAL

CIRCULACIÓN HORIZONTAL

240

Mikri Alepún 16

03

FUNCIÓN

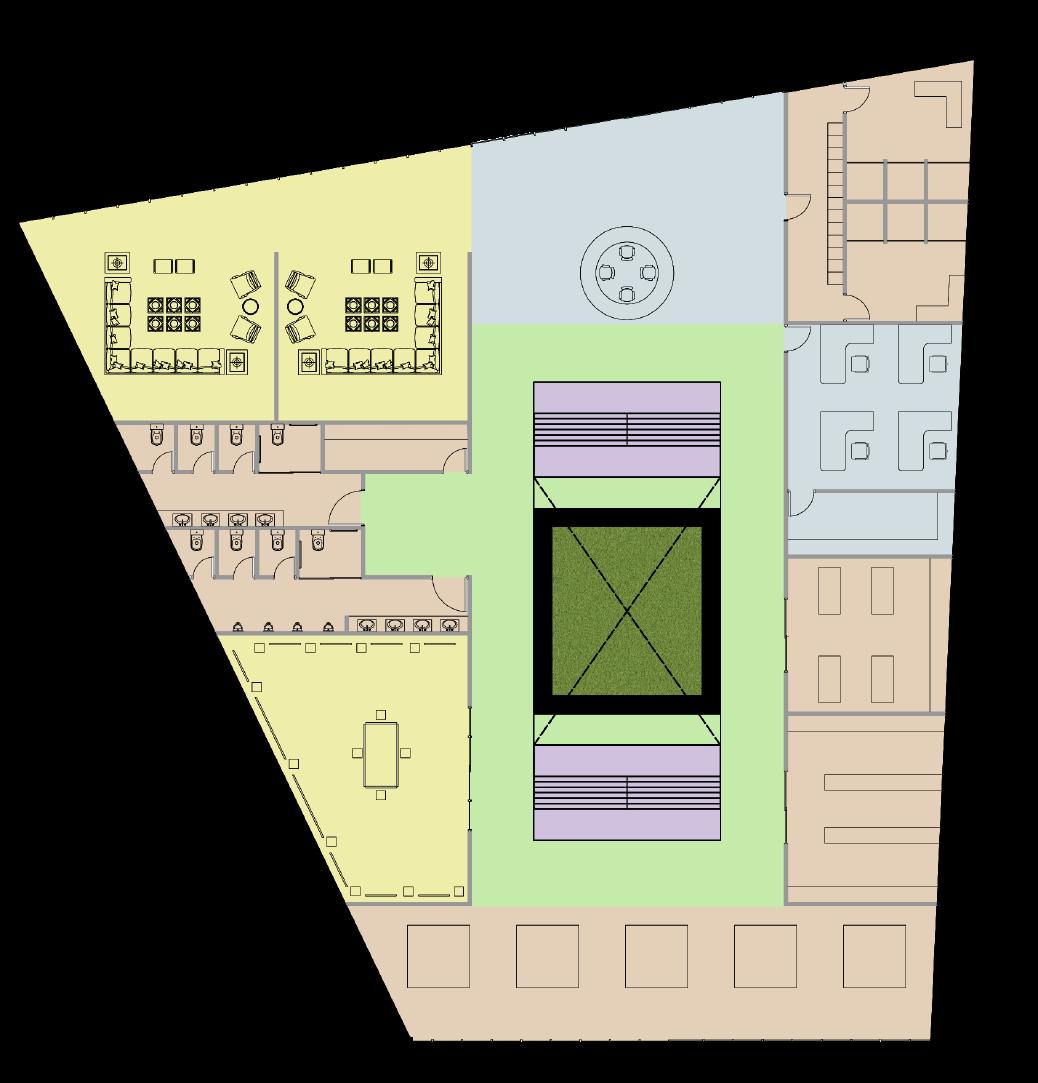

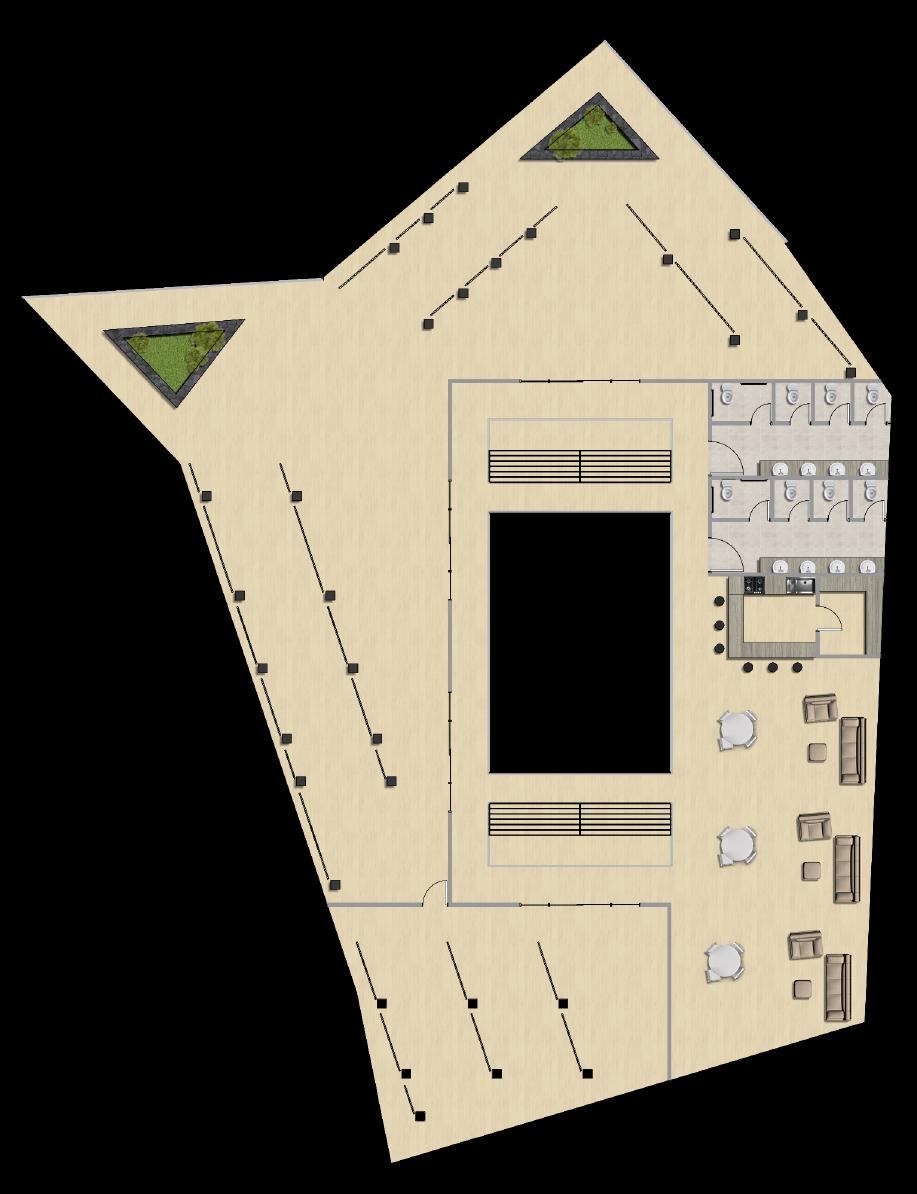

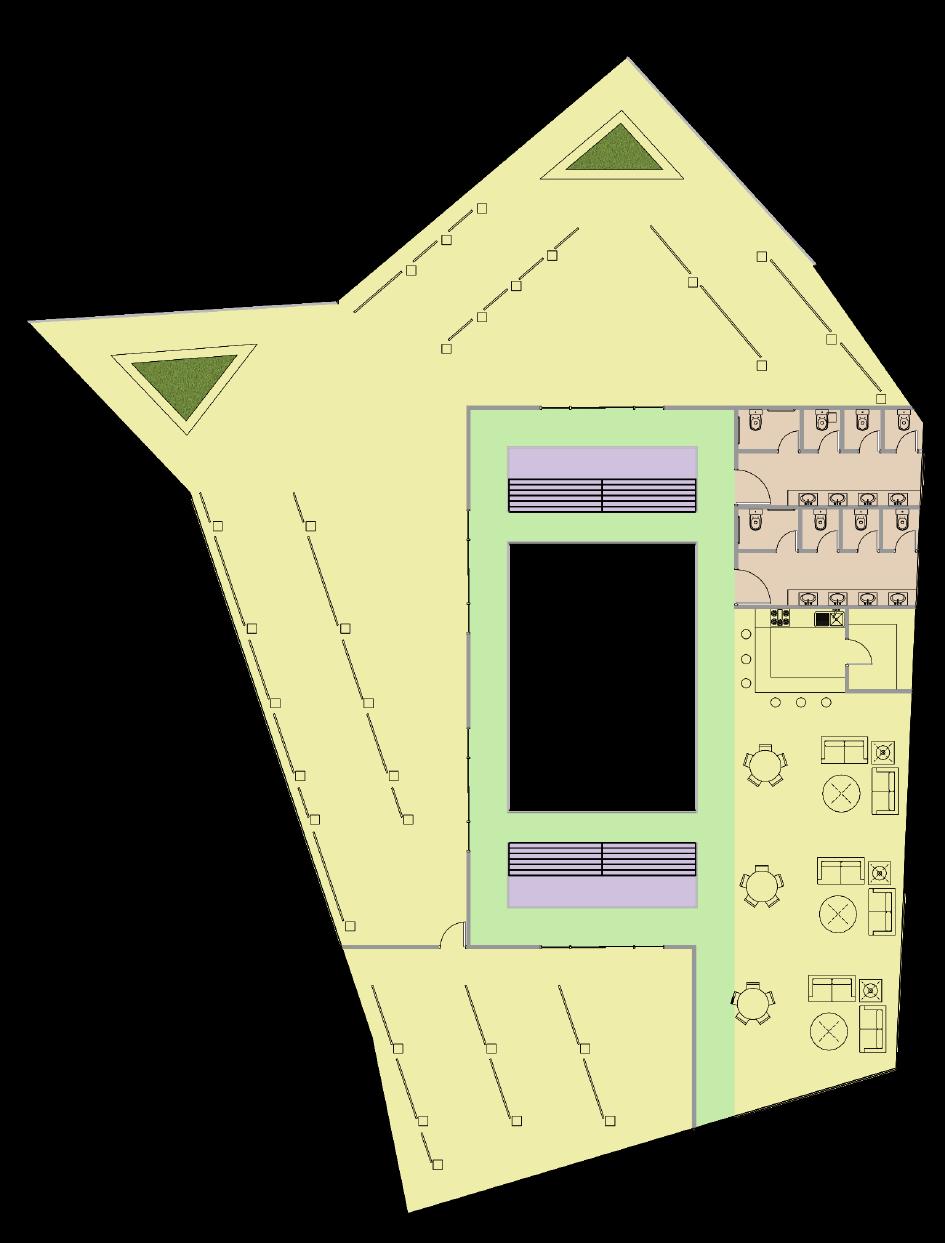

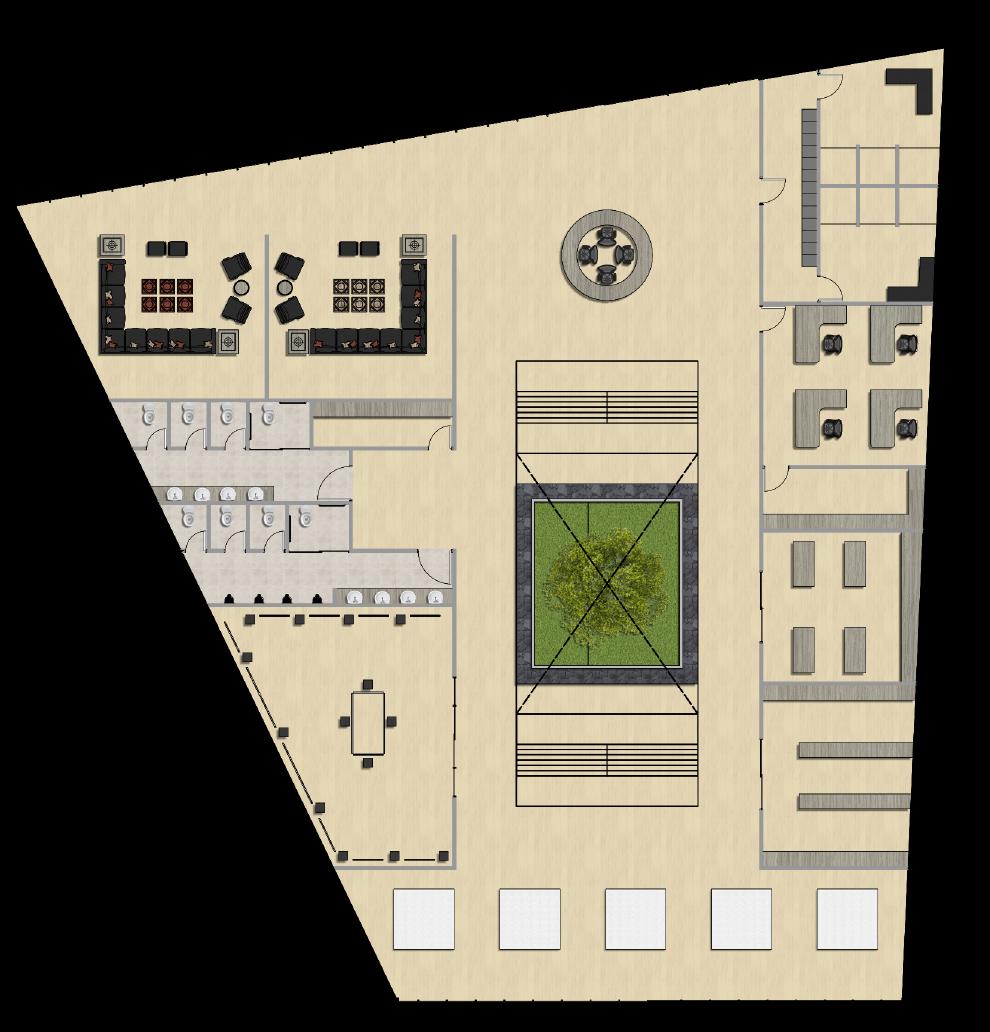

3.3 PLANTA DE DISTRIBUCIÓN

1

6

2

7 3 4

8

5 9

10

60

PRIMER NIVEL

120

180

1

RECEPCIÓN

5

EXHIBICIÓN FOTOGRAFÍA

9

DEPÓSITO

2

SALA DE ESTAR

6

CUARTO DE TRABAJADORES

10

TIENDA

3

CUARTO DE LIMPIEZA

7

ADMINISTRACIÓN

4

SS.HH.

8

RESTAURACIÓN Y CONSERVACIÓN

17 Mikri Alepún

240

03

FUNCIÓN 1

2 1

5

6

3

7

4

60

SEGUNDO NIVEL

1

BALCONES

5

SS.HH.

2

EXHIBICIÓN PINTURA

6

CAFETÍN - COCINA

3

EXHIBICIÓN PINTURA

7

CAFETÍN - COMEDOR

4

EXHIBICIÓN ESCULTURA

120

180

240

Mikri Alepún 18

03 3.4 CORTE

19 Mikri Alepún

FUNCIÓN

03

FUNCIÓN

Mikri Alepún 20

03 3.4 CORTE

21 Mikri Alepún

FUNCIÓN

03

FUNCIÓN

Mikri Alepún 22

03 3.5 ELEVACIÓN

23 Mikri Alepún

FUNCIÓN

03

FUNCIÓN

Mikri Alepún 24 10

03 3.6 APUNTE O PERSPECTIVA INTERIOR CON ESCALA

25 Mikri Alepún

FUNCIÓN

03

FUNCIÓN

Mikri Alepún 26

03 3.3 APUNTE O PERSPECTIVA EXTERIOR CON ESCALA

27 Mikri Alepún

FUNCIÓN

03

FUNCIÓN

Mikri Alepún 28

04

ESTRUCTURA

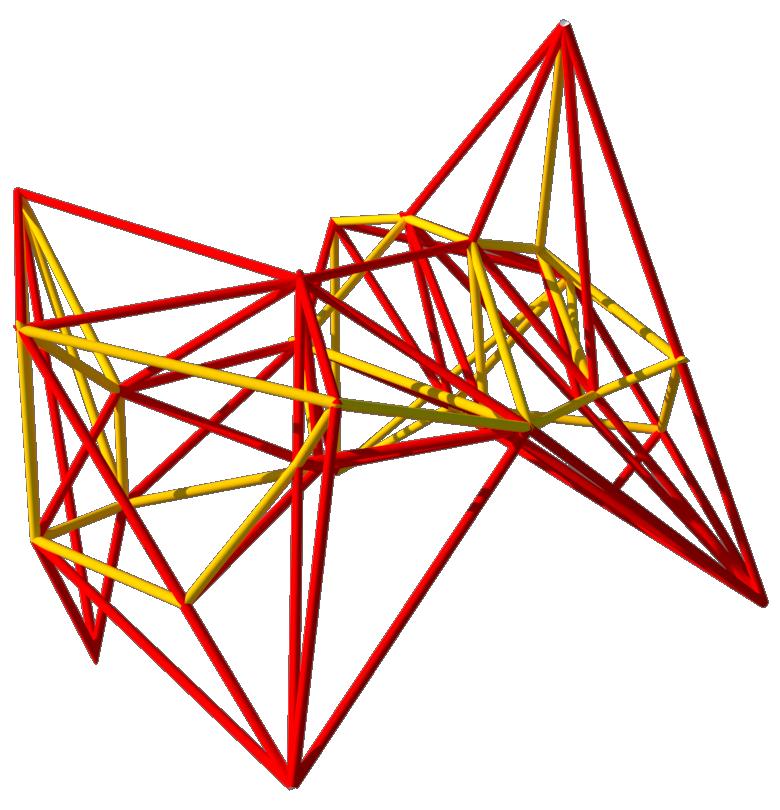

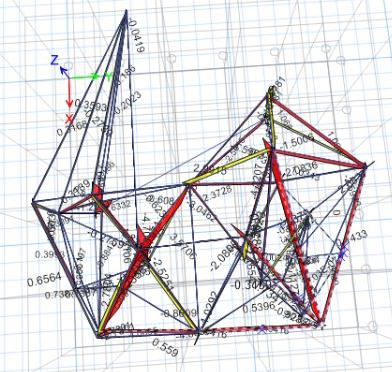

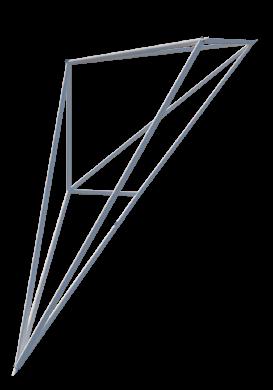

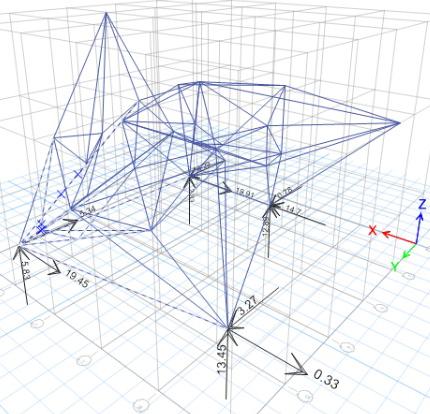

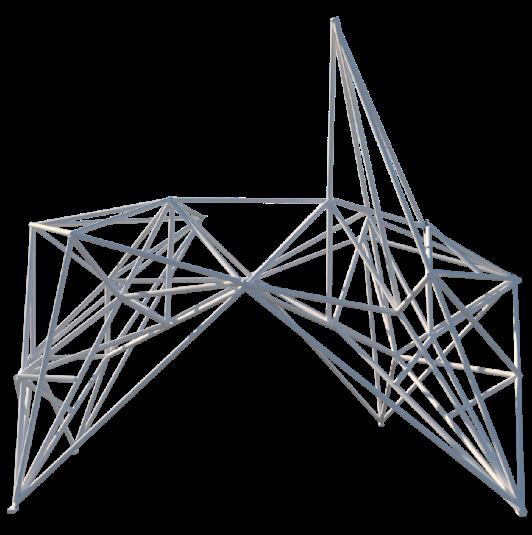

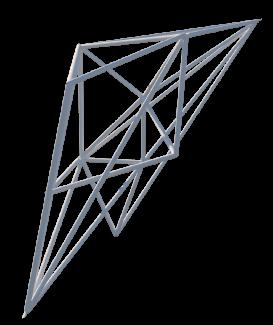

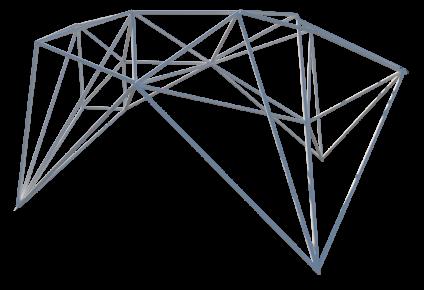

4.1 ESQUEMA SISTEMA ESTRUCTURAL ESFUERZOS Y REACCIONES Se realizó un análisis al prototipo en cuestión, para averiguar los esfuerzos que presenta, con la ayuda de un programa denominado ETABS.

Esfuerzo de corte

Apoyos fijos

Esfuerzo de compresión

Cargas distribuidas

Esfuerzo de tensión 29 Mikri Alepún

04

ESTRUCTURA

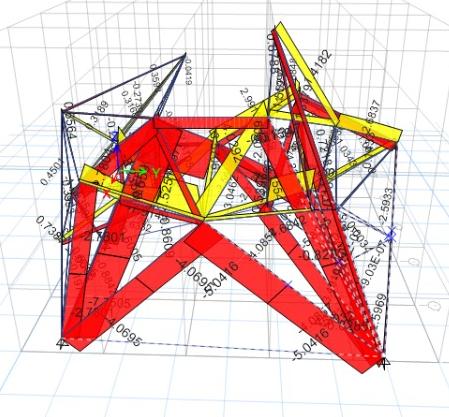

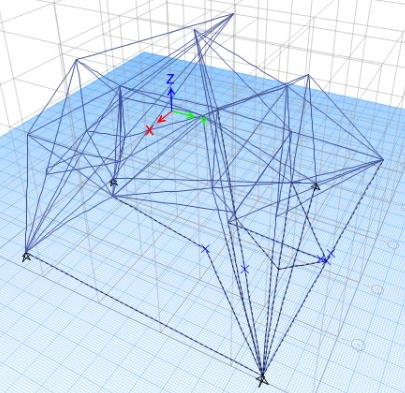

PRUEBAS DE PRUEBA EN ETABS

Mikri Alepún 30

04

31 Mikri Alepún

ESTRUCTURA

04

ESTRUCTURA

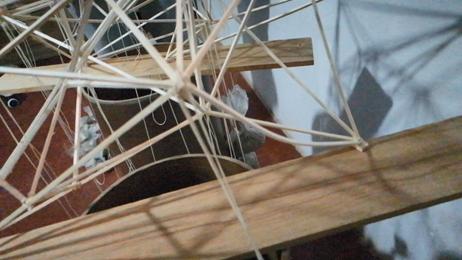

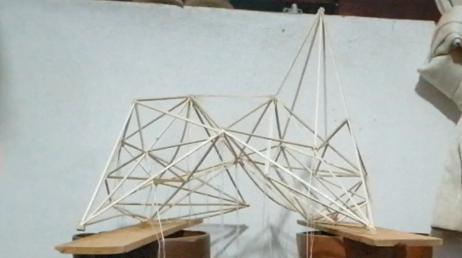

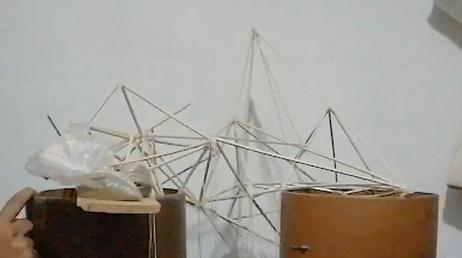

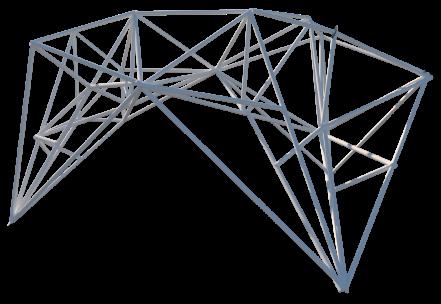

FALLAS, DESPLAZAMIENTOS Y DEFORMACIONES Se realizó un procedimiento de prueba de cargas con lo que se pudo averiguar las fallas que podría padecer la estructura, dando como resultado, el pandeo, para su posterior falla en corte de una barra que se conecta con un apoyo fijo. Mostró deplazamiento vertical, mas no horizontal.

Llegó a aguantar 6200 g, por lo cual, este es su peso máximo, hasta su desplome.

Deformación de pandeo

Falla de corte

Desplazamiento vertical

Mikri Alepún 32

05

ESQUEMA DE SISTEMA ESTRUCTURAL

5.1. APOYOS La estructura mostrada previamente, presenta 4 apoyos fijos, por lo cual, a continuación, se presenta las reacciones posibles de uno de estos apoyo ante una fuerza externa.

Y

X

Z

Vector de cargas

Reacción de compresión

Reacción de tensión

Posible falla de corte

33 Mikri Alepún

Reacción en X, Y yZ

05

ESQUEMA DE SISTEMA ESTRUCTURAL

5.2. COMPROBACIÓN DEL GRADO DE ESTATICIDAD Se dará a conocer y comprobar que la estructura presentada es isostática mediante el uso de una fórmula.

N° DE BARRA = 87 20 20 20 20 07 N° DE NODOS = 33 33 N° DE REACCIONES = 12 N° DE APOYOS FIJOS = 4 4 87 = 3(33) - 12 = 87

M = 3N - R Es isostática.

GRÁFICO DE COMPORTAMIENTO

al poco tiempo colapsó. Las cargas verticales aplicadas a la parte superior de la estructura provocaron la compresión de la barra diagonale mencionada previamente. Cuando llegaron a su soporte máximo, las barras diagonales se desfasaron, provocando el esfuerzo de corte de manera inmediata.

Soportó cargas aparentemente sin deformación alguna, hasta cierto punto donde comenzó a descender de manera gradual unos pocos milímetros, una barra que conecta un apoyo con la estructura. Generó pandeo y Flexión (cm) 2

y = 0.4002x - 0.0397

1.5

1

0.5

0

0

1

2

3

4

5

6

7

Peso (kg)

-0.5

EFICIENCIA = PESO MÁXIMO SOPORTADO (gr) / PESO DEL PROTOTIPO EFICIENCIA = 6200g / 30g = 206 Mikri Alepún 34

06

SISTEMA CONSTRUCTIVO

6.1. DETALLES CONSTRUCTIVOS DETALLES CONSTRUCTIVOS GENERALES

Celosía de inoxidable.

acero

Varas de madera pino pintadas de blanco.

Ventanales de vidrio templado.

Pared de láminas de Plyrock.

Suelo de madera pino

Pared de madera pino pintado de marrón.

37 Mikri Alepún

03 06

FUNCIÓN SISTEMA CONSTRUCTIVO

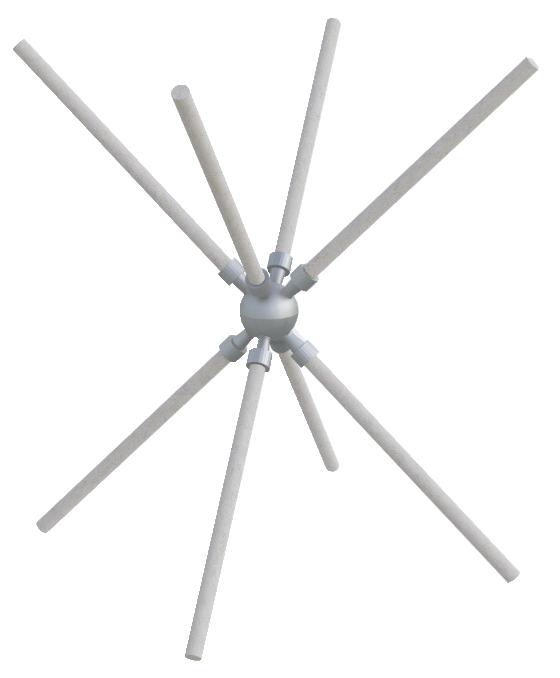

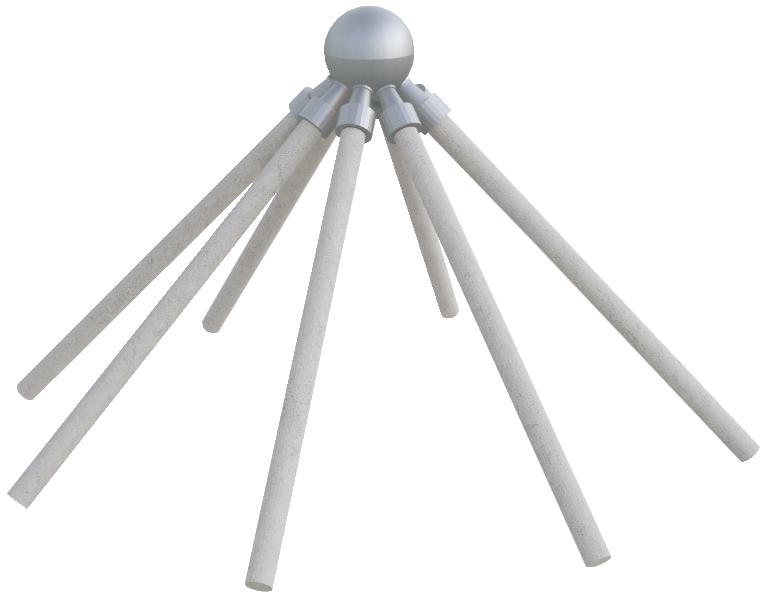

DETALLES CONSTRUCTIVOS ESPECÍFICOS NODOS En el proyecto se presentan dos tipos de agrupación de nodos y son los que se muestran a continuación. Estos nodos poseen el sistema estructural del nodo mero, específicamente en el sistema de KK-BALL NODE, debido a que está formado por octógonos en los cuales se puede enroscar una barra (un máximo de 18 barras). La carga se aplica a todos los nodos, de esta manera, ofrece mayor libertad de diseño.

Barras de madera pino pintado de blanco.

Estructura esferoidal de acero inoxidable.

Roscas de acero + conexión.

Barras de madera pino pintado de blanco.

Roscas de acero + conexión.

Estructura esferoidal de acero inoxidable.

Mikri Alepún 36 22

06

SISTEMA CONSTRUCTIVO

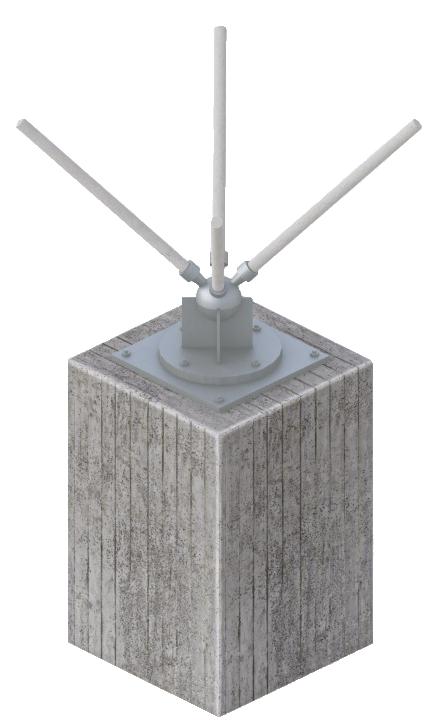

APOYO FIJO El apoyo planteado es un apoyo fijo, que posee con un pilar de concreto, con el cual, se incorpora, asmismo, presenta placas de acero para asegurar la propia estructura con el bloque de concreto. Además, presenta un nodo del sistema KK-BALL NODE, el cual, brinda mayor libertad para diseñar.

Barras de madera pino pintado de color blanco

Enroscado de acero inoxidable.

Estructura esferoidal de acero inoxidable

Placa de acero.

Tornillos de acero inoxidable

Pilar incorporado de concreto armado.

35 Mikri Alepún

06

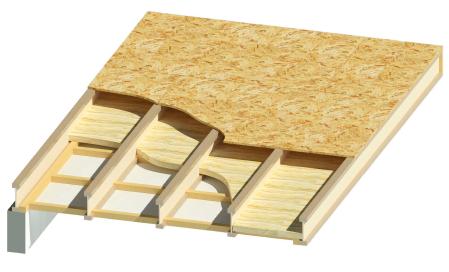

SISTEMA CONSTRUCTIVO ENTREPISO El entrepiso planteado, es un entrepiso de madera. Este, fue elegido, debido a su ligereza, su instalación práctica y a sus beneficios estéticos. Naturalmente, presenta barras de madera pino de las cuales se sostienen y mantienen, además se refuerza su agarre colocando escaleras al medio las cuales generan un ducto en dicho entrepiso unido a la estructura, asimismo, el propio entrepiso está hecho a base de madera pino.

Entrepiso Escaleras Barras

Mikri Alepún 38

CONCLUSIONES - Se realizó la estructura, empleando los siguientes poliedros: octaedro, hexaedro, tetraedro.

- Se logró identificar el número de barras, el número de nodos, el número de apoyos fijos y las reacciones para comprobar el grado de estaticidad - Se logró identificar que la estructura es isostática.

- Se logró identificar los esfuerzos de las barras mediante el programa ETABS. - Se emplearon recursos gráficos y fotográficos para expresar de mejor manera la elaboración de la estructura.

- Se realizó la respectiva prueba de cargas y averiguamos las fallas y el peso que puede aguantar la estructura.

- Las fallas que resultaron, fueron las esperadas, debido a que sucedió corte por pandeo y no en nodos.

- La estructura se convierte en un museo de fotografía, pintura y escultura, denominado Mikri Alepún.

- La estructura presenta materiales y sistemas estructurales adecuados para su estabilidad y durabilidad.

RECOMENDACIONES - Se recomienda realizar un diseño de prototipo en algún programa 3d para facilitar el proceso constructivo.

- Durante la realización de la maqueta, se recomienda: Utilizar varillas de madera balsa de 3mm para mayor resistencia, utilizar una jeringa para pegar y facilitar esta acción, - Durante la prueba de cargas, se recomienda: Agregar el peso a la estructura de manera gradual.

-Se recomienda ser ordenado en el ordenamiento del excel y etabs para evitar problemas y fallos.

- Se recomienda investigar para averiguar los mejores materiales para cada elemento en su respectiva ubicación.
