DESSINÉ PAR
SAMIR TAHRAOUI UMMUHAN NUR UCTU
DESSIN N/A
Conçu pour un musée, rideau se propose une double enveloppe composée d’un mur-rideau et d’une résille solaire. La résille solaire reprend des formes hexagonales avec des plaques en acier sortantes, soutenues par des tiges, et pivotées de sorte à réfléchir les rayons de soleil, les formes géométriques qu’adoptent ces plaques donnent un aspect de symétrie et de gradation vers le bas ce qui nous rappelle la forme d’un rideau d’où le titre du projet. Des plaques en acier perforées viennent compléter la trame hexagonale afin de laisser les rayons de soleil indirects pénétrés dans l’enceinte du musée. D’autre part, les perforations et les plaques sortantes laissent la lumière intérieure sortir et donnent un effet de lanterne au soir.
DESSIN CONCEPT ET INTENTION
Note importante sur la bibliographie et la réalisation du TP:
Pour la réalisation du mur-rideau, nous avons étudié le livre Murs-rideaux en verre et métal publié par Travaux Publics et services gouvernementaux Canada.
Nous avons eu recours aux figures en annexe AN04, AN05 et AN06 afin de réaliser nos dessins toutefois, nos dessins reflètent seulement notre compréhension de la matière et nous avons essayé de composer un système de mur-rideau original.
Pour ce qui est des composantes, nous avons eu recours au catalogue de Prevost afin de déterminer les dimensions des traverses et meneaux et autres composantes, toutefois, on ne reprend pas leurs assemblages.
En somme, nous avons tenté de composer un mur-rideau sur mesure avec une certaine originalité dans les composantes et leurs assemblages tout en essayant de respecter les façons de faire traditionnelles et les dimensions existantes des composantes.
LÉGENDE DES MATÉRIAUX
LÉGENDE DES SYMBOLES RÉFÉRENCE
RÉFÉRENCE NIVEAU RÉFÉRENCE COUPE
RÉFÉRENCE DÉTAIL
PANNEAU D’ALLÈGE
CAD01 :
Cadre en acier galvanisé servant de support aux cadres hexagonaux CADHEX-Rxx-Nxx et attaché au mur-rideau MR01
Composé de : Barreaux d’acier galvanisé verticaux CAD01-BVxx (numérotés de 01 à 06.) 145x65x3870mm, soudés aux barreaux CAD01-BHxx
Barreaux d’acier galvanisé horizontaux CAD01BHxx (numérotés de 01 à 02.) 145x65x7500mm, soudés aux barreaux CAD01-BVxx.
CADHEX-Rxx-Nxx : (numérotés selon leurs rangs allant de 01 à 09 et leurs numéros allant de 01 à 05).
Cadres d’acier galvanisé de forme hexagonale, épaisseur de 100mm, voir dimension en annexe AN04, soudés au cadre CAD01 et boulonnées entre eux et servant de support aux plaques d’acier PLAHEX.
PLAHEX-Rxx-Nxx :
(numérotés selon leurs rangs allant de 01 à 09 et leurs numéros allant de 01 à 05)
Plaques d’acier galvanisé de forme hexagonale, épaisseur de 3 mm, voir dimension en annexe AN04, soudées aux cadres CADHEX-Rxx-Nxx correspondant et servant de support aux plaques PLAPERF-Rxx-Nxx et PLASOR-Rxx-Nxx correspondantes.
PLASOR-Rxx-Nxx :
(numérotés selon leurs rangs allant de 01 à 09 et leurs numéros allant de 01 à 05)
Plaques d’acier galvanisé. Épaisseur 03mm, voir dimension en annexe AN01, Plaque pliée afin d’être boulonnées aux plaques PLAHEX-Rxx-Nxx correspondantes.
Soudées aux tiges TI-SUP-Rxx-Nxx correspon dants.
PLAPERF-Rxx-Nxx :
(numérotés selon leurs rangs allant de 01 à 09 et leurs numéros allant de 01 à 05)
Plaques d’acier galvanisé perforées selon le motif en annexe AN02. Épaisseur 3 mm. Plaque pliée afin d’être boulonnées aux plaques PLAHEX-Rxx-Nxx correspondantes.
Soudées aux tiges TI-SUP-Rxx-Nxx correspondants si indiqué dans les dessins
TI-SUP-Rxx-Nxx :
(numérotés selon leurs rangs allant de 01 à 09 et leurs numéros allant de 01 à 05) de 10mm de diamètre, longueur variable selon le Nxx correspondant.
Tiges d’acier servant de supports aux plaques PLAPERF-Rxx-Nxx et PLASOR-Rxx-Nxx correspondantes.
Soudées aux PLAHEX-Rxx-Nxx correspondant.
MR-MN01 :
- Capuchon en aluminium
- Vis de fixation autotaraudeuse en acier inoxydable
- Plaque de pression en aluminium
- Espace pour mastic de silicone sans exsudation
- Verre isolant
- Espace pour mastic de silicone sans exsudation
- Profilé du meneau
MR-TR01 :
- Capuchon en aluminium
- Vis de fixation autotaraudeuse en acier inoxydable
- Plaque de pression en aluminium
- Espace pour mastic de silicone sans exsudation
- Verre isolant reposant sur bloc d’appui en néoprène et panneau d’allège
- Espace pour mastic de silicone sans exsudation
- Profilé de la traverse
AT01 :
Attache en acier galvanisé composée de :
Barre AT-BR01 : Barre en acier galvanisé de 25mm, 420mm 25mm soudé aux plaques AT-PL01 et AT-PL02 correspondantes.
Plaque AT-PL01 : Plaque en acier galvanisée 50mm, 50mm de 10mm d’épaisseur, soudé à la barre AT-BR01 correspondante et au mur rideau MR-01.
Plaque AT-PL01 : Plaque en acier galvanisée 50mm, 50mm de 10mm d’épaisseur, soudé à la barre AT-BR01 correspondante et au cadre CAD01.
MR-VT01 : Vitrage du mur rideau, verre isolant renforcé par traitement thermique 2450mm ( longueur), 3650mm ( hauteur) 20mm d’épaisseur.
DEVIS SOMMAIRE DE LA RÉSILLE SOLAIRE :
Notes générales concernant le devis :
-Le type, l’emplacement, le nombre ainsi que les dimensions des vis et ancrages doivent être confirmer avec un ingénieur en structure.
-Les réalisations en acier de la résille solaire doivent être confirmés avec les artisans de l’atelier de fabrication et adaptées selon leurs consignes.
-Toutes les soudures mentionnées sont meulées et continues. Vérifiées par les spécialistes.
Acier
Généralité :
Toutes les composantes en acier du projet à savoir :
-Le cadre CAD01 avec les barreaux horizontaux CAD01-BH et verticaux CAD01-BV
-Les cadres CADHEX
-Les plaques PLAHEX, PLASOR et PLAPERF
-Les tiges de support TI-SUP
Produit :
-Acier galvanisé à froid, peint tel qu’indiqué au système PEI01 de couleur blanche.
CAD01 :
Exécution :
-Le cadre est réalisé selon les dimensions en annexe AN03, les barreaux CAD01-BH et CAD01-BV sont soudés entre eux.
-L’exécution s’effectue en atelier.
CADHEX :
Exécution :
-Les cadres sont réalisés selon les dimensions en annexe AN03.
-Soudés les cadres correspondants au CAD01.
-Boulonnés ensuite les CADHEX entre eux avec des boulons à tête hexagonale et des rondelles plates en néoprène.
-L’exécution s’effectue sur place.
PLAHEX :
Exécution :
-Les plaques sont réalisées selon les dimensions en annexe AN03.
-Soudées les plaques aux contours des CADHEX correspondants.
-L’exécution s’effectue en atelier.
PLASOR :
Exécution :
-Les paques sont réalisées selon les dimensions en annexe AN01.
-Boulonnées aux PLAHEX correspondantes avec des boulons à tête hexagonale et des rondelles plates en néoprène.
-L’exécution s’effectue sur place.
PLAPERF :
Exécution :
-Les plaques sont réalisées selon les dimensions en annexe AN01 et AN02.
-Boulonnées aux PLAHEX correspondantes avec des boulons à tête hexagonale et des rondelles plates en néoprène.
-L’exécution s’effectue sur place.
TI-SUP :
Exécution :
-Les tiges sont réalisées selon les dimensions en annexe AN01.
-Soudées aux CADHEX correspondants.
-L’exécution s’effectue en atelier.
Peinture
Système PEI01 :
Généralité :
-Toutes les composantes en acier galvanisé apparente seront peintes à l’atelier.
Produit :
-Une peinture émail de polyuréthane de couleur blanche et un catalyseur correspondant.
Exécution :
-Poncer les surfaces à peindre.
-Nettoyer les surfaces
-Appliqué un mélange de peinture et de catalyseur selon un rapport ¼ x ¾
-Une fois l’application sèche, poncer légèrement les surfaces.
-Appliquer ensuite la peinture choisie.
Notes générales concernant le devis :
-Le type, l’emplacement, le nombre ainsi que les dimensions des vis et ancrages doivent être confirmer avec un ingénieur en structure et le fournisseur des éléments du mur-rideau.
-La compatibilité des composantes et des types de joints et isolants doit être confirmer avec le fournisseur du mur-rideau. Adapter les composantes selon les consignes du fournisseur.
-Veiller à ne pas changer les dimensions des meneaux MR-MN01 et traverses MR-TR01
-Toutes les soudures mentionnées sont meulées et continues. Vérifiées par les spécialistes.
-Toutes les exécutions s’effectuent sur le chantier.
-Le mur-rideau est installé avant la résille solaire.
Ancrage
Système ANC-01
Généralité :
-Toutes les composantes du système ANC-01 à savoir :
-La barre d’attache AT01
-La cornière d’attache
-Le dispositif d’ancrage enrobé
Produit :
-Acier galvanisé à froid
Exécution :

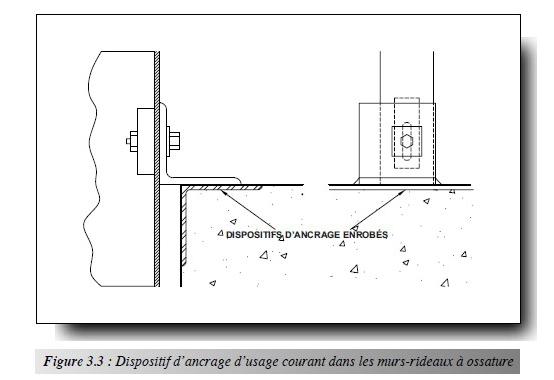

-Réaliser un dispositif d’ancrage enrobé dans le béton du plancher PL-01 comme indiqué à A412.
-Placer les cornières aux endroits adéquats le long des traverses MR-TR01 selon les indications de l’ingénieur en structure.
-Souder les cornières à la surface de fixation du dispositif d’ancrage enrobé.
-Boulonner les cornières aux traverses MR-TR01 au niveau du bac avec des boulons à tête hexagonale et des rondelles plates en néoprène.
-Souder les boulons avant de mettre de l’isolant dans le bac afin d’avoir un bac étanche.
AT-01 :
Exécution :
-Souder les attaches aux endroits indiqués sur le plan et confirmés par l’ingénieur, la soudure s’effectue au niveau des CAD-BV et des traverses MR-TR01 afin de relier le mur-rideau et la résille solaire.
-L’exécution s’effectue une fois que le mur-rideau MR01 est placé.
Aluminium
Généralité :
-Toutes les composantes en aluminium du mur-rideau MR01 à savoir :
-Les meneaux MR-MN01
-Les traverses MR-TR01
-Les panneaux d’allèges
Produit :
-Aluminium
MR-TR01 :
Exécution :
-Les traverses sont fixées aux dalles des planchers PL01 correspondants selon le système ANC-01.
-Placer un joint anti-fumé ainsi qu’un coupe-feu entre le champ de dalle et le bac de la traverse.
-Placer l’isolant conseillé par le fournisseur dans le bac de la traverse.
Panneaux d’allège :
Exécution :
-Placer les panneaux d’allège entre deux traverses MR-TR01 comme indiqué à A412. Avoir recourt à une garniture en néoprène extérieur et un mastic d’étanchéité en néoprène intérieur afin d’assurer la stabilisation des panneaux et l’étanchéité de l’assemblage.
MR-MN01 :
Exécution :
-Les meneaux sont fixés aux traverses MN-TR01 avec un système à emboitement.
-Avoir recourt à un mastic d’étanchéité en néoprène et à des joints de dilatation aux jonctions entre les MR-MN01 et MR-TR01
-Visser les plaques de pressions des meneaux MR-MN01 et traverses MR-TR-01 afin d’assurer la stabilité.
-Placer les capuchons en aluminium correspondants.
Verre
Généralité :
-Le vitrage V-01 du mur-rideau MR01
Produit :
-Verre transparent isolant traité thermiquement.
Exécution :
-Placer le vitrage grâce à une tringle extérieure.
-Avoir recourt à une garniture en néoprène extérieur et un mastic d’étanchéité en néoprène intérieur afin d’assurer la stabilisation des vitres et l’étanchéité de l’assemblage.
-Visser les plaques de pressions des meneaux MR-MN01 et traverses MR-TR-01 afin d’assurer la stabilité.
-Placer les capuchons en aluminium correspondants.
PANNEAU CAD01 PLASOR
MR-VT01 CADHEX PLAPERF
D'ALLÈGE TI-SUP
MR-TR01 BAC MÉTALLIQUE
CORNIÈRE BOULONNÉE AU BAC MÉTALLIQUE DU MR01 ET SOUDÉ À LA DISPOSITIF D'ANCRAGE DU PL01
DISPOSITIF D'ANCRAGE ENROBÉS
ÉCHELLE 1:5
DESSINÉ PAR
MUR-RIDEAU AA
A412 462
ISOLANT COUPE-FEU
SAMIR TAHRAOUI UMMUHAN NUR UCTU
DESSIN DÉTAIL MUR RIDEAU
DESSIN DIMENSION COMPOSANTES RÉSILLE
Inspiration pour résille solaire : Siège social et salle de conférence de S2OSB / BINAA BINAA. (28 octobre 2016). Siège social et salle de conférence de S2OSB . ArchDaily . https://www.archdaily.com/797755/s2osb-headquarters-and-conference28 octobre 2016).
1. Andregerin.(s. d.). Andregerin. Comment peindre de l’acier inoxydable ou galvanisé. https://andregerin.fr/comment-peindre-de-lacier-inoxydable-ougalvanise/
2. Travaux Publics et services gouvernementaux Canada. (2005). Murs-rideaux en verre et métal Guide des règles de l’art technologie du bâtiment. NH15-4282004-fra.pdf
3. Prevost. (16 mai 2017). Murs rideaux Catalogue.https://prevostarchitectural.com/documents/murs-rideaux-catalogue/
4. Alucenter. (27 août 2020). Tout en alu. L’épaisseur de vitrage idéal pour vos fenêtres. https://www.alucentre.fr/lepaisseur-de-vitrage-ideal-pour-vosfenetres/
5. Ching, F. D. K., Perrault Jean-François, & Ching, F. D. K. (2016). Guide technique et pratique de la construction (3e édition). Modulo.
