Detalles constructivos escala 1.10
SOLERÍA Y FORJADO
42
1. 2. 3.
42
41
40
28 29
30 31 32
4. 5. 6. 7.
33 34 35 36 37 38
39
41
8. 9.
40 48
44
10. 11.
47
39
Paneles de linóleo de 2120x235 mm acabado Gris Cuarzo para suelo flotante Capa de mortero con aditivo de 30 mm (suelo autonivelante) Paneles machiembrados de poliestireno extruido aislante a ruido de impacto 40 mm modelo STYRODUR CS, superficie lisa cubierto con un film de polietileno de 0.2 mm de espesor para recibir el mortero de anhídrita. Paneles portantes de PVC de 20 mm Cable de sujección de los paneles del falso techo Plots regulables de polietileno para apoyo del suelo flotante con acabado en linóleo Forjado mixto de chapa colaborante de acero galvanizado MT-100 HIANSA de 1.0 mm de espesor, intereje 225 mm, hormigón armado HA-25/b/20/2a y malla electrosoldada ME 15x30 Ø 6-6 B 500 S 6x2.00. Capa de compresión del forjado mixto de 100 mm de espesor con armadura a positivo en intereje para resistencia a cortante Luminari circular fluorescente compacta en superficie modelo LD-DL/S 240. Potencia 26 W. Viga de atado alveolares tipo BOYD IPE 400 de acero 275 S, luz 8,70 m separación alvéolos 510 mm. Falso techo registrable casa comercial Luxalon de celdas nido de abeja, dimensiones 100 x 100 cm Reacción al fuego EUROCLASS B1/S2/do
FACHADA 12.
13. 14. 15.
13
16.
12
16
17. 18. 19. 20. 21. 22.
1 2 3 4 5 6 7 8 9 10 11
17 18 19 20 21 22
23.
23
Estructura metálica de vigas trianguladas que forman la celosía tridimensional articulada en sus extremos, perfil en L 130x90x10 en Acero S275 con una longitud de 4,95 m Vidrio templado laminado 4+6+4 con lunas unidas mediante una lámina de butiral de polivinilo oscuro para disminución del paso de la luz solar. Montante de lamas de aluminio de la doble piel de fachada, anclado a forjado y a vigas trianguladas en puntos específicos. Perfil de lamas fijas decorativas de aluminio extruido para protección solar. Dimensiones 250x100 mm Carpintería de aluminio lacado casa comercial ALUGAL con rotura de puente térmico mediante 3 juntas, la junta central es estanca de EPDM, con tapajuntas exterior e interior y cerco de aluminio Alféizar de aluminio pte 10% con vierteaguas fijado al panel de cerramiento GRC Premarco de carpintería de aluminio Perfil metálico de guarnición de borde del forjado de chapa colaborante Bastidor metálico perimetral de 80x40x2 mm para sujección de panel GRC Ménsula de anclaje de aluminio de aleación A1050 H18 para perfiles de GRC Panel prefabricado de hormigón con fibra de vidrio (GRC) tipo "Stud-Frame" con acabado liso y color gris claro Aislamiento térmico de poliestireno extruido con hidrofluorocarbono (HFC) en paneles machiembrados de 40 mm, anclados al forjado y vigas
24
24.
25
16
25.
Viga de carga alveolar tipo BOYD IPE 600 de acero S275 de 17,4 m articulada a pilar reforzado existente (más detallado en plano de estructuras) Carpintería de aluminio casa comercial ALUGAL, con rotura de puente térmico y atornillado a la viga BOYD
CUBIERTA 26.
13 27. 28.
12
29.
30.
16
1 2 3 4 5 6 7 8 9 10 11
17
31. 32.
18
33. 34. 35.
19 20
36. 37. 38.
21
39. 40.
22
Solería de baldosas de gres porcelánico para exteriores color gris calizo de dimensiones 30x50x05 cm colocadas en capa fina protectora contra golpes de cemento adhesivo de 10 mm, rejuntadas con mortero de alta resistencia a la abrasión y absorción de agua reducida. Espesor de la junta 100 mm, misma tonalidad de las baldosas. capa fina protectora de cemento adhesivo de 10 mm Panel rígido de poliestireno extruido XPS de 50 mm de espesor, densidad 35 Kg/m³, de superficie lisa y mecanizado lateral a media madera. Resistencia a compresión > 300KPa Doble lámina impermeabilizante bituminosa de superficie no protegida tipo LBM(SBS)-40-FV, DANOSA Glasdan 40 P Elast.. Comportamiento a fuego externo Broof(t1); resistencia a fuego E; masa nominal 4kg/m²; espesor nominal 3.3mm. Geotextil no tejido, fabricado a base de fibra corta de poliéster, DANOSA Danofelt PY150. Masa media de 150 (+10%;-15%) g/m², ligado mecánicamente mediante agujeteado sin aplicación de ligantes químicos, presiones o calor; espesor a 20kPa, 1.0 ±0.20 mm; solape mínimo de 20cm. Refuerzo de impermeabilización 15cm, Lámina impermeabilizante, DANOSA Glasdan, solapado sobre las alas de sumidero. Formación de pendiente con hormigón celular de cemento espumado a base de cemento CEM II/A-P 32,5 R y aditivo aireante, resistencia mínima a compresión 0.2 MPa Tapa de sumidero tipo rejilla de PVC. Sumidero de PCV de salida vertical. 90 mm diámetro Fábrica ladrillo cerámico L.H.D para remate de formación de pendiente y ejecución de sumidero Bajante de PVC 90 mm de diámetro Junta elástica de contorno de poliestireno extruido XPS e: 30 mm Roza en L.H.D de 30x30 mm para recibo y colocación de la lámina impermeabilizante 20 cm por encima de la cota del forjado Babero de protección a base de baldosas cerámicas tomadas con mortero al pretil Bandeja de aluminio de coronación del pretil con ventilación superior.
OTROS
23
41. Luminaria circular fluorescente compacta en superficie modelo LD-DL/S 240. Potencia 26 W. 42. Tabique doble de panel de yeso laminado de 15 mm de espesor y lámina viscoelástica de alta densidad atornillado en ambas caras a un entramado de acero galvanizado. Aislamiento interior de lana minera de 45 mm. Acabado con pintura plástica color blanco por ambas caras. 43. Bandas elásticas de polietileno para recepción de tabique de panel de yeso laminado 44. Partición de vidrio de suelo a techo tipo climalit stadip 4+6+4 con carpintería de aluminio y juntas EPDM 45. Travesaño de acero galvanizado en caliente dimensiones 80x40x4 para fijación de carpintería de aluminio 46. Luminaria donwlight circular fluorescente colgada modelo TC-TEL Reflector. Potencia 32 W. 47. Conductos de PVC de sección rectangular de 25 cm con recubrimiento de lana de roca tipo Ductoglass para impulsión y extracción del aire de ventilación 48. Rejillas difusoras de aire de ventilación del sistema de UTAE
24 25
16

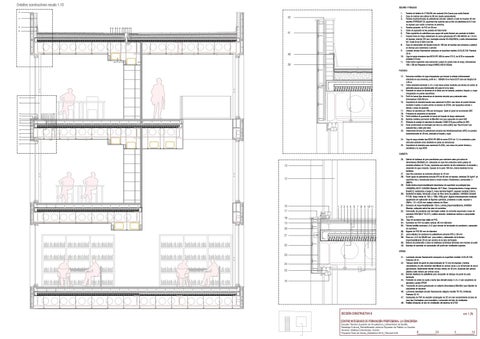

SECCIÓN CONSTRUCTIVA II
e= 1.25
CENTRO INTEGRADO DE FORMACIÓN PROFESIONAL LA CONCORDIA Escuela Técnica Superior de Arquitectura_Universidad de Sevilla Reciclaje Cultural_Rehabilitación Jefatura Superior de Policía La Gavidia Alumno: Molinero Hernández, Rubén 0 Proyecto Final de Grado_Diciembre 2016_Tribunal 6.05
2,5
5
7,5
