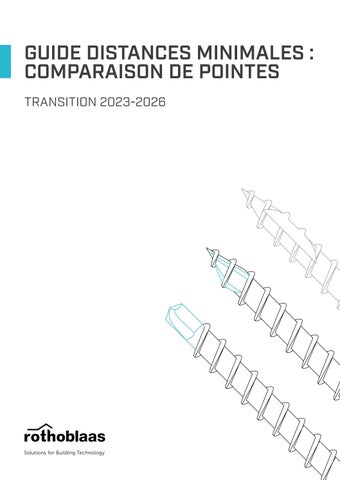

GUÍA SOBRE DISTANCIAS MÍNIMAS: COMPARACIÓN DE PUNTAS
GUÍA SOBRE DISTANCIAS MÍNIMAS: COMPARACIÓN DE PUNTAS
TRANSICIÓN 2023-2026
punta estándar
punta
SHARP 1 CUT 3 THORNS SELF-DRILLING
tipo RBN / RBN2 tipo RB3T tipo RBSD
(disponible a partir de la primavera 2024) (en transición gradual hacia 3 THORNS y SELF-DRILLING)
Las puntas 3 THORNS y SELF-DRILLING se sustituirán completamente dentro de 2026
(disponible a partir de la primavera 2024) punta
Para información sobre la disponibilidad de los códigos de tornillos con puntas específicas, contactar con el correspondiente técnico comercial
Rotho Blaas Srl no proporciona ninguna garantía sobre el cumplimiento legal ni sobre el proyecto de los datos y cálculos, pero proporciona herramientas para obtener un cálculo aproximado, como servicio técnicocomercial en el ámbito de la actividad de ventas.
Rotho Blaas Srl, que aplica una política de desarrollo continuo de los productos, se reserva el derecho de modificar sus características, especificaciones técnicas y cualquier otra documentación sin previo aviso. Es deber del usuario o del proyectista responsable comprobar en cada uso que los datos sean conformes con la normativa vigente y con el proyecto. La responsabilidad final de elegir el producto adecuado para una aplicación específica recae en el usuario/proyectista.
Los valores derivados de “investigaciones experimentales” se basan en los resultados reales de ensayos y solo son válidos para las condiciones de prueba indicadas.
Rotho Blaas Srl no ofrece ninguna garantía y en ningún caso podrá ser considerada responsable por daños, pérdidas y costes u otras consecuencias, bajo ningún concepto (garantía por vicios, garantía por mal funcionamiento, responsabilidad del producto o legal, etc.), relacionados con el uso o la imposibilidad de usar los productos para cualquier fin ni por el uso no conforme del producto; Rotho Blaas Srl queda eximida de toda responsabilidad por posibles errores de impresión y/o escritura. En caso de diferencias de contendidos entre las versiones del catálogo en los distintos idiomas, el texto italiano es vinculante y prevalece con respecto a las traducciones. La última versión disponible de las fichas técnicas se puede consultar en el sitio web Rotho Blaas.
Las ilustraciones se completan parcialmente con accesorios no incluidos. Las imágenes son meramente ilustrativas. En este catálogo, los logotipos y las marcas de terceros se usan según las modalidades y los términos descritos en las condiciones generales de compra, salvo que se acuerde otra cosa con el proveedor. Las cantidades de embalaje pueden variar. El presente documento es de propiedad de Rotho Blaas Srl y no puede ser copiado, reproducido o publicado, ni tan siquiera parcialmente, sin su consentimiento previo por escrito. Toda violación será perseguida conforme con ley.
Las condiciones generales de compra y de venta de Rotho Blaas Srl se pueden consultar en el sitio www.rothoblaas.es
Las puntas 3 THORNS y SELF-DRILLING se sustituirán completamente
Para información sobre
DISTANCIA MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE | MADERA
COMPARACIÓN DE PUNTAS: SHARP 1 CUT, 3 THORNS y SELF-DRILLING
tornillos insertados SIN pre-agujero
a1 12∙d 10∙d 12∙d
a 2 5∙d 5∙d 5∙d
a3,t 15∙d 15∙d 15∙d
a3,c 10∙d 10∙d 10∙d
a4,t 5∙d 5∙d 5∙d
a4,c 5∙d 5∙d 5∙d
tornillos insertados SIN pre-agujero
a1 15∙d 15∙d 15∙d
a 2 7∙d 7∙d 7∙d
a3,t 20∙d 20∙d 20∙d
a3,c 15∙d 15∙d 15∙d
a4,t 7∙d 7∙d 7∙d
a1 5∙d 5∙d 5∙d
a 2 5∙d 5∙d 5 d
a3,t 10∙d 10∙d 10∙d
a3,c 10∙d 10∙d 10∙d
a4,t 10∙d 10∙d 10∙d
a4,c 5∙d 5∙d 5∙d
k ≤ 420 kg/m3 420 kg/m3 < ρ k ≤ 500 kg/m3
a1 7∙d 5∙d 5∙d
a 2 7∙d 5∙d 5∙d
a3,t 15∙d 10∙d 10∙d
a3,c 15∙d 10∙d 10∙d
a4,t 12∙d 10∙d 10∙d
a4,c 7∙d 7∙d 7∙d a4,c 7∙d 5∙d 5∙d
tornillos insertados CON pre-agujero
a1 5∙d 5∙d 5∙d
a1 4∙d 4∙d 4∙d
a 2 3∙d 3∙d 3∙d a 2 4∙d 4∙d 4∙d
a3,t 12∙d 12∙d 12∙d
a3,c 7∙d 7∙d 7∙d
a4,t 3∙d 3∙d 3∙d
a4,c 3∙d 3∙d 3∙d
NOTAS: véase página 5
LEYENDA
punta estándar
tipo RBN / RBN2
a3,t 7∙d 7∙d 7∙d
a3,c 7∙d 7∙d 7∙d
a4,t 7∙d 7∙d 7∙d
a4,c 3∙d 3∙d 3∙d
punta
tipo RB3T tipo RBSD
(disponible a partir de la primavera 2024) (en transición gradual hacia 3 THORNS y SELF-DRILLING)
(disponible a partir de la primavera 2024) punta
DISTANCIA
MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE | ACERO-MADERA
COMPARACIÓN DE PUNTAS: SHARP 1 CUT, 3 THORNS y SELF-DRILLING
tornillos insertados SIN pre-agujero
a1
a3,t 15∙d 15∙d 15∙d
a3,c 10∙d 10∙d 10∙d
k ≤ 420 kg/m3
10∙d 10∙d 10∙d
a3,c 10∙d 10∙d 10∙d
a4,t 5∙d 5∙d 5∙d a4,t 10∙d 10∙d 10∙d
a4,c 5∙d 5∙d 5∙d a4,c 5∙d 5∙d 5∙d
tornillos insertados SIN pre-agujero
a1 15 d 0,7 15 d 0,7 15 d 0,7
a 2 7 d 0,7 7 d 0,7 7 d 0,7
a3,t 20∙d 20∙d 20∙d
a3,c 15∙d 15∙d 15∙d
a4,t 7∙d 7∙d 7∙d
tornillos insertados CON pre-agujero
kg/m3 < ρ k ≤ 500 kg/m3
1 7 d 0,7 7 d 0,7 7 d 0,7
2 7 d 0,7 7 d 0,7 7 d 0,7
a3,t 15∙d 10∙d 10∙d
a3,c 15∙d 10∙d 10∙d
a4,t 12∙d 10∙d 10∙d
a4,c 7∙d 7∙d 7∙d a4,c 7∙d 5∙d 5∙d a1 5 d 0,7 5 d 0,7 5 d 0,7
2 4 d 0,7 4 d 0,7 4 d 0,7
4 d 0,7 4 d 0,7 4 d 0,7 a 2 3 d 0,7 3 d 0,7 3 d 0,7
a3,t 12∙d 12∙d 12∙d a3,t 7∙d 7∙d 7∙d
a3,c 7∙d 7∙d 7∙d a3,c 7∙d 7∙d 7∙d
a4,t 3∙d 3∙d 3∙d a4,t 7∙d 7∙d 7∙d
a4,c 3∙d 3∙d 3∙d a4,c 3∙d 3∙d 3∙d
extremidad solicitada
descargada
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• Las distancias mínimas son válidas para tornillos con d1 ≥ 5 mm
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
• La separación a1 indicada en las tablas para tornillos con punta 3 THORNS en conexiones madera-madera insertados sin pre-agujero en elementos de madera con densidad ρ k ≤ 420 kg/m3 con altura y anchura mínima de
10∙d y ángulo entre fuerza y fibras α = 0° se ha considerado igual a 10∙d En alternativa, usar 12∙d conforme con EN 1995:2014
• La separación a1 indicada en las tablas para tornillos con punta SHARP 1 CUT/SELF-DRILLING insertados sin pre-agujero en elementos de madera con densidad ρ k ≤ 420 kg/m3 y ángulo entre fuerza y fibras α = 0° se ha considerado igual a 12∙d conforme con EN 1995:2014
DISTANCIA
MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE | MADERA
TORNILLOS DE ROSCA PARCIAL
SHS - SHS AISI 410 - HBS - HBS EVO TBS - TBS MAX - TBS EVO HBS PLATE - HBS PLATE EVO - KKF d 1 [mm]
tornillos insertados SIN pre-agujero
a 1 [mm] 10∙d 35 40 45 12∙d 60 72 96 120 144 a 1 [mm] 5∙d 18 20
α = ángulo entre fuerza y fibras d = d1 = diámetro nominal tornillo
tornillos insertados CON pre-agujero extremidad solicitada
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• En el caso de unión panel-madera, las separaciones mínimas (a1 , a2) pueden ser multiplicadas por un coeficiente 0,85
• En el caso de uniones con elementos de abeto de Douglas (Pseudotsuga menziesii), las separaciones y distancias mínimas paralelas a la fibra deben multiplicarse por un coeficiente 1,5
• Las distancias indicadas en las tablas se refieren a tornillos con punta estándar SHARP 1 CUT
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
DISTANCIA MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE | MADERA
TORNILLOS DE ROSCA PARCIAL
SHS - SHS AISI 410 - HBS - HBS EVO TBS - TBS MAX - TBS EVO - TBS FRAME HBS PLATE - HBS PLATE EVO - KKF d 1 [mm] 3,5 4 4,5 5 6
tornillos insertados SIN pre-agujero
a 1 [mm] 10∙d 35 40 45 10∙d 50 60 80
a 2 [mm] 5∙d 18 20 23 5∙d 25 30 40 50
[mm]
a3,c [mm] 10∙d 35 40 45 10∙d 50 60 80 100 120
a4,t [mm] 5∙d 18 20 23 5∙d 25 30
[mm] 5∙d 18
tornillos insertados SIN pre-agujero
a 1 [mm] 15∙d
tornillos insertados CON pre-agujero
[mm] 3∙d 11 12 14 3∙d 15 18 24 30 36
a4,c [mm] 3∙d 11 12 14 3∙d 15 18 24 30 36
α = ángulo entre fuerza y fibras d = d1 = diámetro nominal tornillo
extremidad solicitada
descargada
solicitado
3 THORNS
descargado
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• En el caso de unión panel-madera, las separaciones mínimas (a1 , a2) pueden ser multiplicadas por un coeficiente 0,85
• En el caso de uniones con elementos de abeto de Douglas (Pseudotsuga menziesii), las separaciones y distancias mínimas paralelas a la fibra deben multiplicarse por un coeficiente 1,5
• Las distancias indicadas en las tablas se refieren a tornillos con punta 3 THORNS
• La separación a1 para tornillos sin pre-agujero en elementos de madera con densidad ρ k ≤ 420 kg/m3 con altura y anchura mínima de 10 d y ángulo entre fuerza y fibras α = 0° se ha considerado igual a 10∙d En alternativa, usar 12 d conforme con EN 1995:2014
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
DISTANCIA MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE |
TORNILLOS DE ROSCA PARCIAL
tornillos insertados SIN pre-agujero
HBS - HBS EVO
HBS PLATE - HBS PLATE EVO - KKF SHARP 1 CUT
a3,t [mm] 15∙d 53 60 68 15∙d 75 90 120 150
tornillos insertados SIN pre-agujero
α = ángulo entre fuerza y fibras d = d1 = diámetro nominal tornillo
tornillos insertados CON pre-agujero extremidad solicitada
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• En el caso de uniones con elementos de abeto de Douglas (Pseudotsuga menziesii), las separaciones y distancias mínimas paralelas a la fibra deben multiplicarse por un coeficiente 1,5
• Las distancias indicadas en las tablas se refieren a tornillos con punta estándar SHARP 1 CUT
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
DISTANCIA MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE | ACERO-MADERA
α = ángulo entre fuerza y fibras d = d1 = diámetro nominal tornillo
tornillos insertados CON pre-agujero extremidad
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• En el caso de uniones con elementos de abeto de Douglas (Pseudotsuga menziesii), las separaciones y distancias mínimas paralelas a la fibra deben multiplicarse por un coeficiente 1,5
• Las distancias indicadas en las tablas se refieren a tornillos con punta 3 THORNS
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
DISTANCIA MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE | MADERA
TORNILLOS DE ROSCA TOTAL
tornillos insertados SIN pre-agujero
tornillos insertados SIN pre-agujero
tornillos insertados CON pre-agujero
α = ángulo entre fuerza y fibras d = d1 = diámetro nominal tornillo
extremidad solicitada
VGZ - VGZ EVO VGS - VGS EVO
SHARP 1 CUT SELF-DRILLING
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• En el caso de unión panel-madera, las separaciones mínimas (a1 , a2) pueden ser multiplicadas por un coeficiente 0,85
• En el caso de uniones con elementos de abeto de Douglas (Pseudotsuga menziesii), las separaciones y distancias mínimas paralelas a la fibra deben multiplicarse por un coeficiente 1,5
• Las distancias indicadas en las tablas se refieren a tornillos con punta estándar SHARP 1 CUT/SELF-DRILLING
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
DISTANCIA MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE | MADERA
TORNILLOS DE ROSCA TOTAL
tornillos insertados SIN pre-agujero
VGZ - VGZ EVO VGS - VGS EVO 3 THORNS
d 1 [mm] 5,3 5,6 7 9 11 13 d1 [mm] 5,3
a
a 2 [mm] 5∙d 27 28
tornillos insertados SIN pre-agujero
tornillos insertados CON pre-agujero
α = ángulo entre fuerza y fibras d = d1 = diámetro nominal tornillo
extremidad solicitada
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• En el caso de unión panel-madera, las separaciones mínimas (a1 , a2) pueden ser multiplicadas por un coeficiente 0,85
• En el caso de uniones con elementos de abeto de Douglas (Pseudotsuga menziesii), las separaciones y distancias mínimas paralelas a la fibra deben multiplicarse por un coeficiente 1,5
• Las distancias indicadas en las tablas se refieren a tornillos con punta 3 THORNS
• La separación a1 para tornillos sin pre-agujero en elementos de madera con densidad ρ k ≤ 420 kg/m3 con altura y anchura mínima de 10 d y ángulo entre fuerza y fibras α = 0° se ha considerado igual a 10∙d En alternativa, usar 12 d conforme con EN 1995:2014
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
DISTANCIA MÍNIMA PARA
TORNILLOS SOLICITADOS AL CORTE | MADERA
COMPARACIÓN DE PUNTAS: SHARP 1 CUT, 3 THORNS y SELF-DRILLING
tornillos insertados CON y SIN pre-agujero
a
a 2,LIM
a1,CG
a 2,CG
a CROSS
TORNILLOS EN TRACCIÓN INSERTADOS CON UN ÁNGULO α CON RESPECTO A LA FIBRA
a1,CG a2,CG a2,CG a2 a1
a2,CG
a1,CG
TORNILLOS INSERTADOS CON UN ÁNGULO α = 90° CON RESPECTO A LA FIBRA
a1,CG a1 a2,CG a2,CG a2 a1,CG a1
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• Las distancias mínimas son independientes del ángulo de inserción del conector y del ángulo de la fuerza respecto a la fibra
• La distancia axial a2 puede reducirse hasta a2,LIM si para cada conector se mantiene un “superficie de unión” a1∙a2 = 25∙d1
• Para uniones viga secundaria-viga principal con tornillos VGZ de d = 7 mm inclinados o cruzados, insertados con un ángulo de 45° con respecto a la cabeza de la viga secundaria, con una altura mínima de la viga secundaria igual a 18∙d, la distancia mínima a1,CG puede considerarse igual a 8∙d1 y la distancia mínima a2,CG igual a 3∙d1
LEYENDA
punta estándar
tipo RBN / RBN2
(en transición gradual hacia 3 THORNS y SELF-DRILLING)
TORNILLOS CRUZADOS INSERTADOS CON UN ÁNGULO α CON RESPECTO A LA FIBRA
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
punta
tipo RB3T
(disponible a partir de la primavera 2024)
(disponible a partir de la primavera 2024) punta
tipo RBSD
DISTANCIA MÍNIMA PARA TORNILLOS SOLICITADOS AL CORTE | MADERA
TORNILLOS DE ROSCA TOTAL
tornillos insertados CON y SIN pre-agujero
TORNILLOS DE ROSCA TOTAL
tornillos insertados CON y SIN pre-agujero
TORNILLOS DE ROSCA TOTAL
tornillos insertados CON y SIN pre-agujero
d = d1 = diámetro nominal tornillo
VGZ - VGZ EVO VGS - VGS EVO
VGZ - VGZ EVO VGS - VGS EVO
VGZ - VGZ EVO
SELF-DRILLING
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• Las distancias mínimas son independientes del ángulo de inserción del conector y del ángulo de la fuerza respecto a la fibra
• La distancia axial a2 puede reducirse hasta a2,LIM si para cada conector se mantiene un “superficie de unión” a1∙a2 = 25∙d1
• Para uniones viga secundaria-viga principal con tornillos VGZ de d = 7 mm inclinados o cruzados, insertados con un ángulo de 45° con respecto a la cabeza de la viga secundaria, con una altura mínima de la viga secundaria igual a 18∙d, la distancia mínima a1,CG puede considerarse igual a 8∙d1 y la distancia mínima a2,CG igual a 3∙d1
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
• Para las distancias y las separaciones, véanse los esquemas de la página 12
DISTANCIAS MÍNIMAS PARA CONECTORES CRUZADOS
COMPARACIÓN DE PUNTAS: SHARP 1 CUT, 3 THORNS y SELF-DRILLING
tornillos insertados CON y SIN pre-agujero
a CROSS
e 3,5∙d
sección
ANCHURA VIGA SECUNDARIA
planta - 1 PAR
planta - 2 O MÁS PARES
1 PAR - b NT,min 2·a2,CG + aCROSS
2 PARES - b NT,min 2·a2,CG + 2·aCROSS + e
3 PARES - b NT,min 2·a2,CG + 3·aCROSS + 2·e
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• Las distancias mínimas son independientes del ángulo de inserción del conector y del ángulo de la fuerza respecto a la fibra
• La distancia axial a2 puede reducirse hasta a2,LIM si para cada conector se mantiene un “superficie de unión” a1∙a2 = 25∙d1
• Para uniones viga secundaria-viga principal con tornillos VGZ de d = 7 mm inclinados o cruzados, insertados con un ángulo de 45° con respecto a la cabeza de la viga secundaria, con una altura mínima de la viga secundaria igual a 18∙d, la distancia mínima a2,CG puede considerarse igual a 3∙d1
LEYENDA
punta estándar
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
punta
SHARP 1 CUT 3 THORNS SELF-DRILLING
tipo RBN / RBN2
tipo RB3T
(disponible a partir de la primavera 2024) (en transición gradual hacia 3 THORNS y SELF-DRILLING)
(disponible a partir de la primavera 2024) punta
tipo RBSD
DISTANCIAS MÍNIMAS PARA CONECTORES CRUZADOS
TORNILLOS DE ROSCA TOTAL
tornillos insertados CON y SIN pre-agujero
1
TORNILLOS DE ROSCA TOTAL
tornillos insertados CON y SIN pre-agujero
VGZ - VGZ EVO VGS - VGS EVO
1
2
TORNILLOS DE ROSCA TOTAL d = d1 = diámetro nominal tornillo
tornillos insertados CON y SIN pre-agujero
VGZ - VGZ EVO VGS - VGS EVO
VGZ - VGZ EVO VGS - VGS EVO
NOTAS
• Las distancias mínimas están en línea con la norma EN 1995:2014 conforme con ETA-11/0030
• Las distancias indicadas en las tablas se refieren a tornillos instalados en elementos de softwood (madera maciza o laminada) Para aplicaciones en materiales diferentes (por ejemplo, CLT o LVL), consultar ETA-11/0030
SHARP 1 CUT
3 THORNS
SELF-DRILLING
(*) Para uniones viga secundaria-viga principal con tornillos VGZ de d = 7 mm inclinados o cruzados, insertados con un ángulo de 45° con respecto a la cabeza de la viga secundaria, con una altura mínima de la viga secundaria igual a 18∙d, la distancia mínima a2,CG puede considerarse igual a 3∙d1
