FICHAS TÉCNICAS

En el sitio de HOLZ TECHNIC puedes descargar las fichas técnicas de muchos productos: hojea el catálogo y encuentra los productos que dispo nen de fichas gracias al icono que los identifica. www.holztechnic.com

Ficha técnica disponible en línea

5 CONTINENTES LLEGAMOS DONDE QUIERA QUE ESTÉS

MAKE IT EASY, MAKE IT POPULAR

HOLZ TECHNIC facilita la gestión del punto de venta y del uso del producto.

Gracias a las filiales, los almacenes y los técnicos comerciales presentes en todo el territorio, podemos ofrecer soluciones rápidas y asesoramiento estratégico.

Presencia capilar de la fuerza de venta y red de distribuidores en el territorio Filial Sede central

TORNILLOS PARA MADERA

TORNILLOS DE CABEZA PEQUEÑA

TORNILLOS PARA CARPINTERÍA

TIRAFONDOS

TORNILLOS PARA ESTRUCTURAS

TORNILLOS DOBLE ROSCA

FIJACIONES PARA

TORNILLOS DISTANCIADORES

TORNILLOS PARA TERRAZAS

TORNILLOS PARA METAL

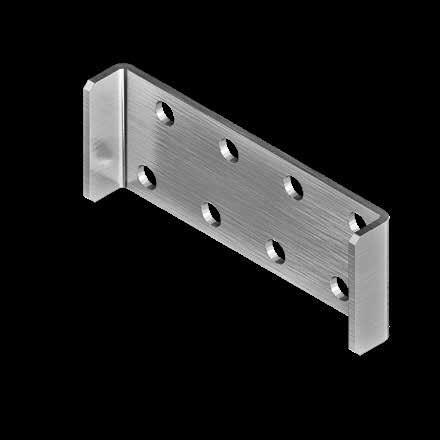

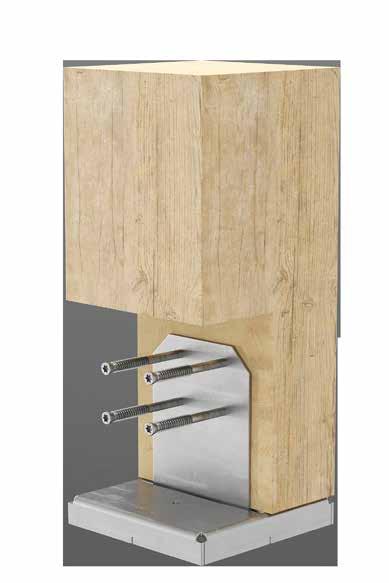

PLACAS Y ANGULARES

CONECTORES OCULTOS

ESTRIBOS

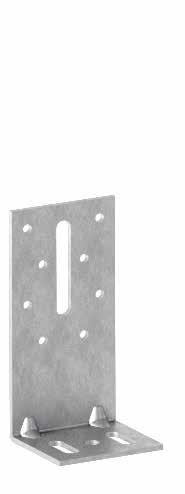

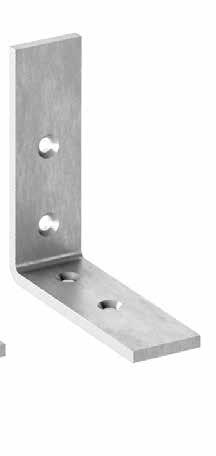

ANGULARES ESTÁNDAR

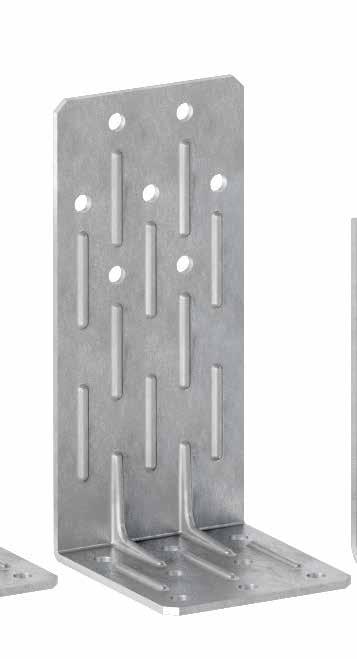

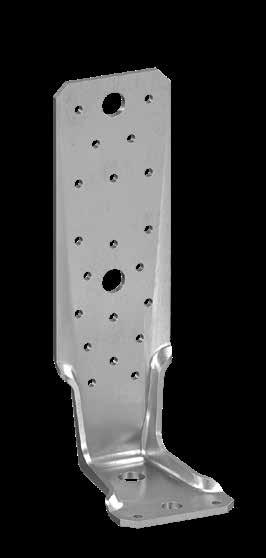

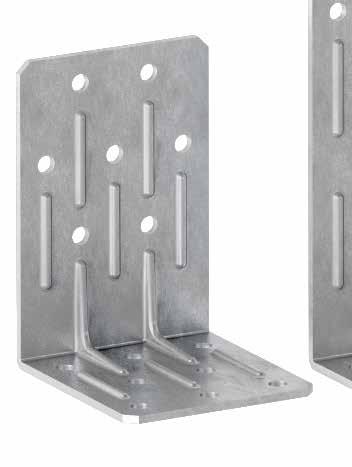

ANGULARES DE ALTAS PRESTACIONES

ANGULARES A TRACCIÓN

PLACAS DE TRACCIÓN

PLACAS DE CORTE

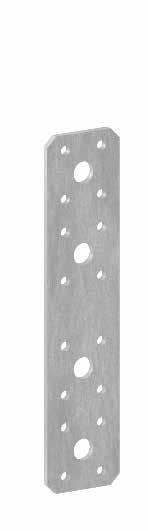

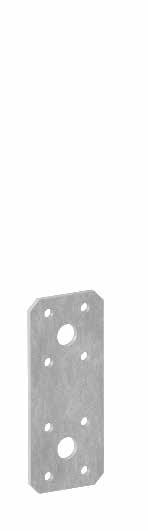

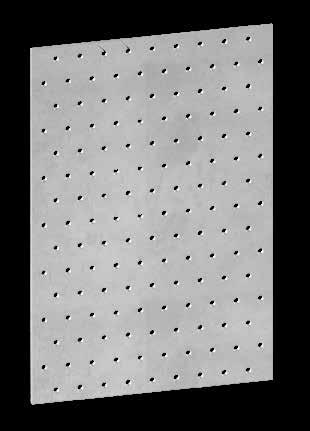

PLACAS PERFORADAS

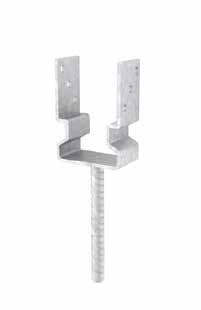

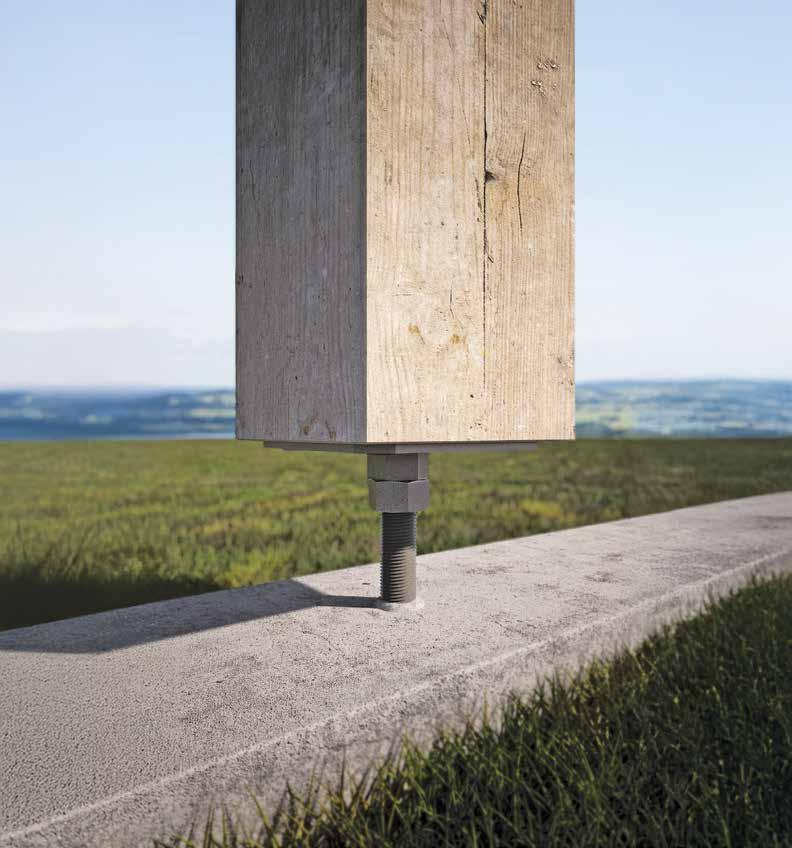

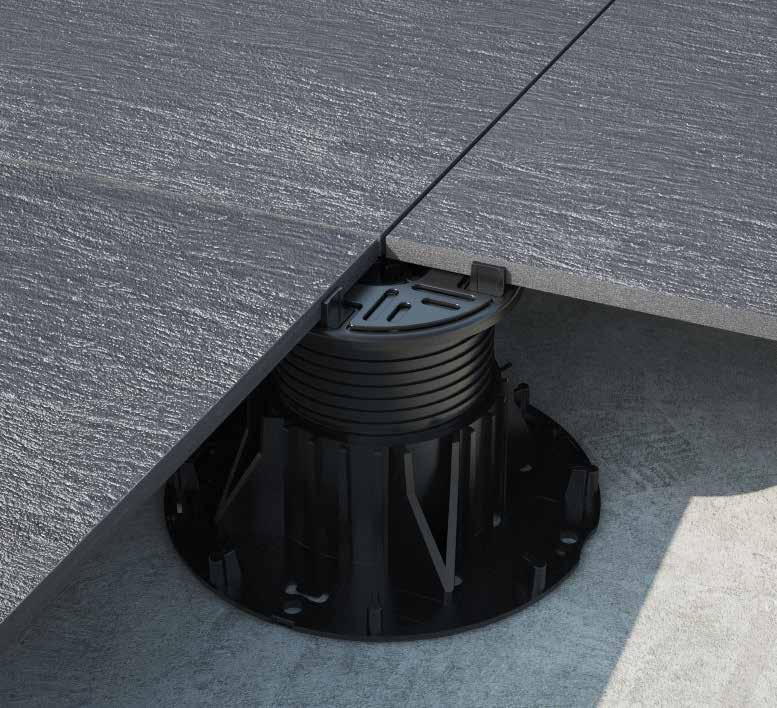

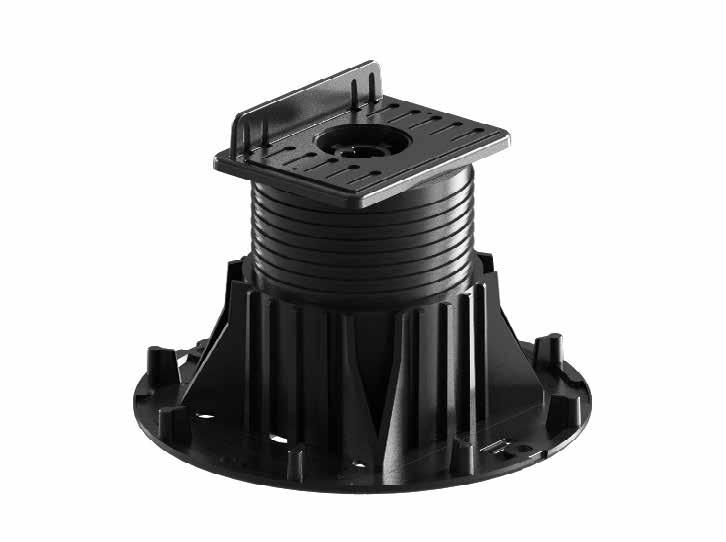

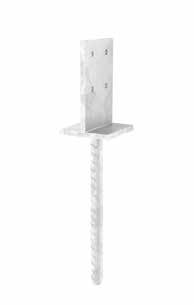

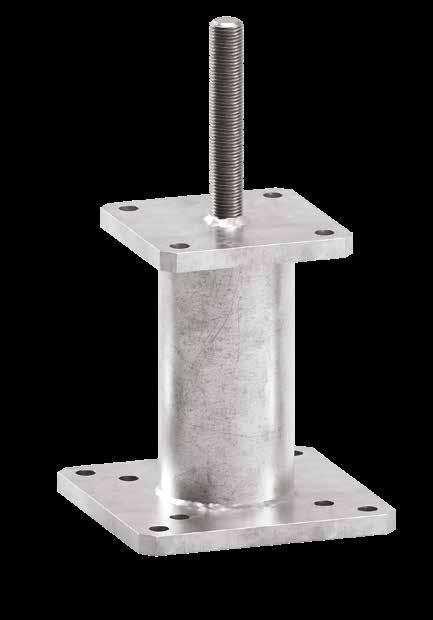

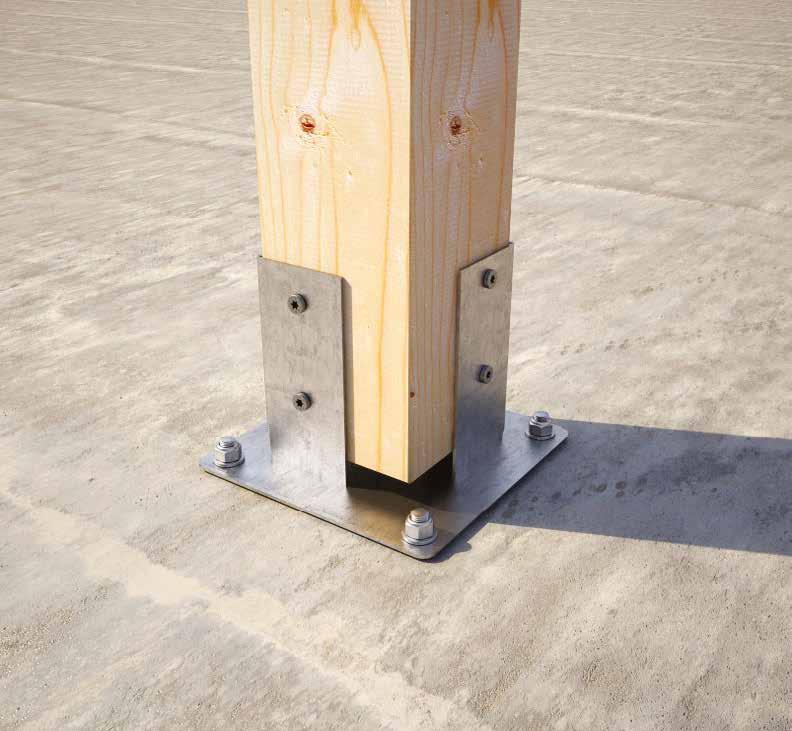

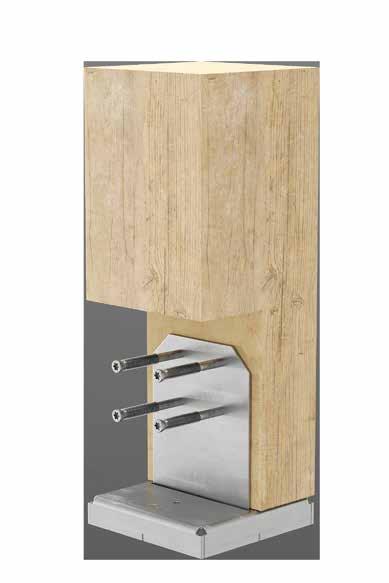

PIES

REGULABLES

ALTAS

PÉRGOLAS Y MOBILIARIO

FIJOS DE TULIPA

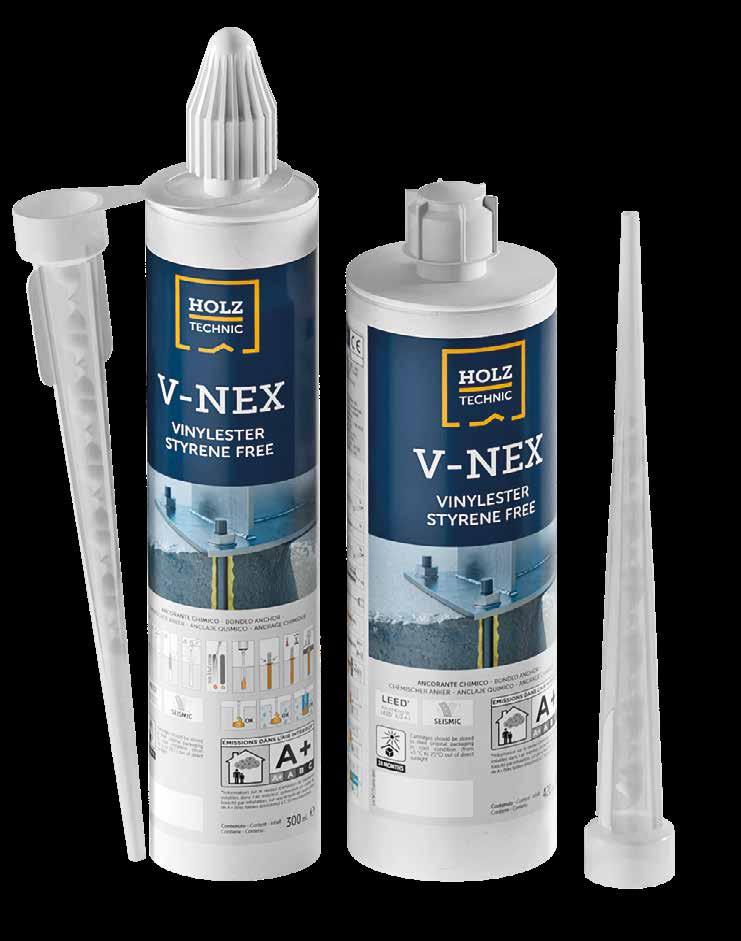

ANCLAJES QUÍMICOS Y

QUÍMICOS

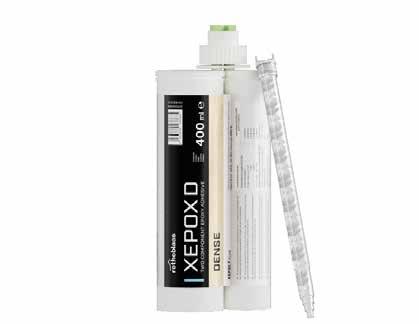

ADHESIVOS EPOXI

ATORNILLABLES

PESADOS

ABIERTOS Y

TACOS

BARRAS Y

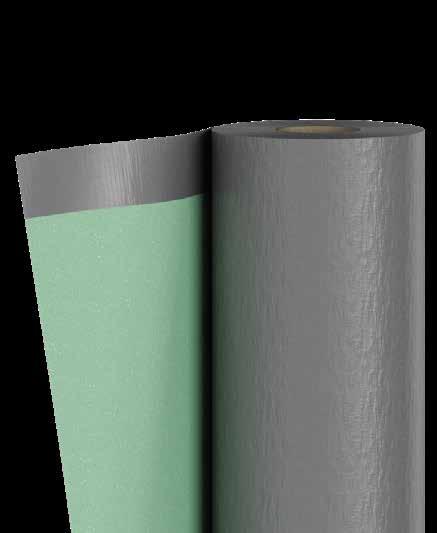

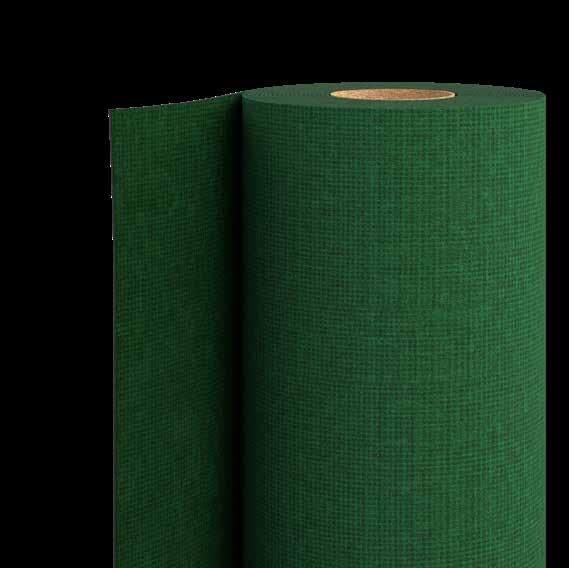

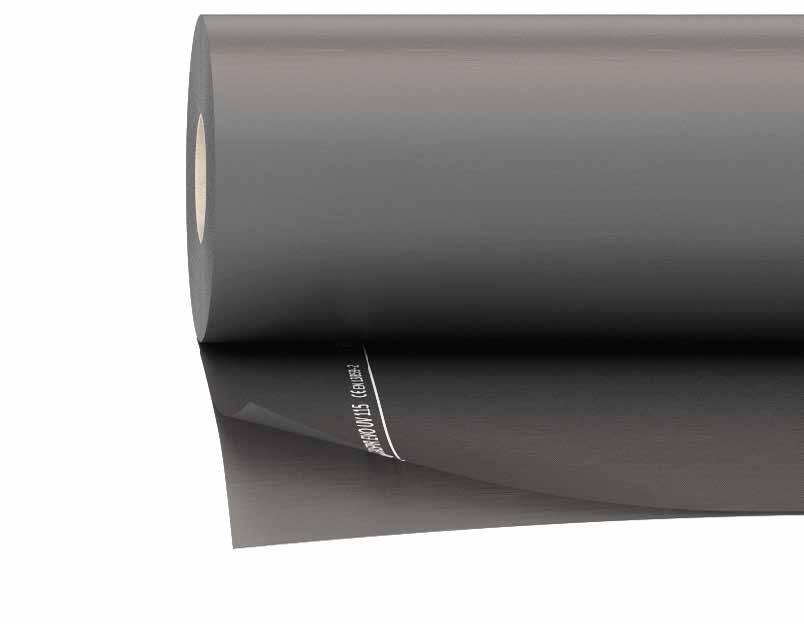

TRANSPIRABLES MONOLÍTICAS

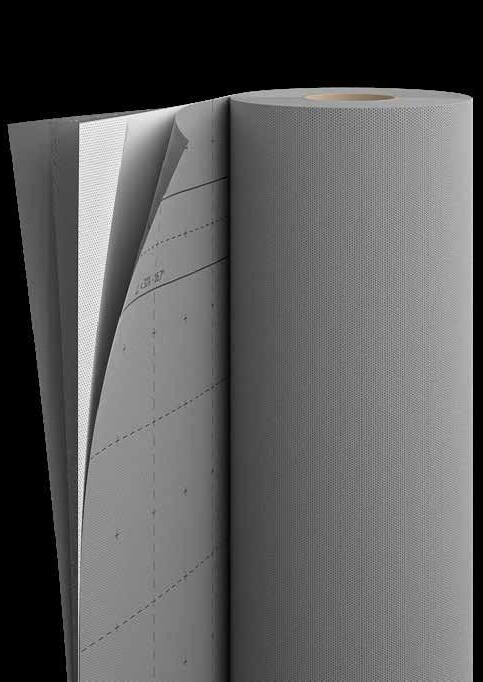

TRANSPIRABLES

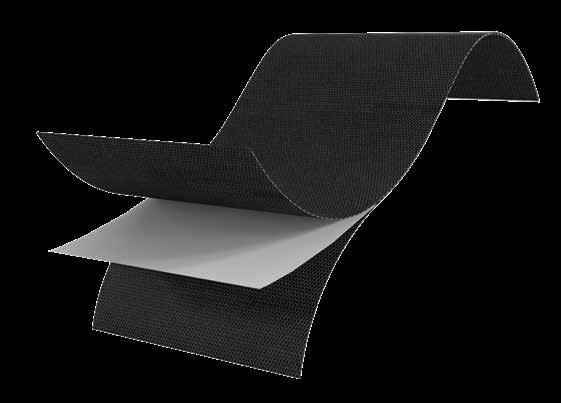

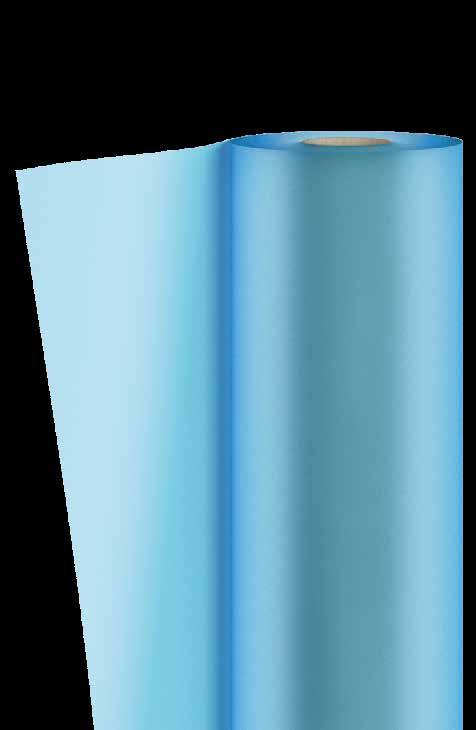

LÁMINAS ADHESIVAS

BARRERAS Y FRENOS

ACÚSTICA

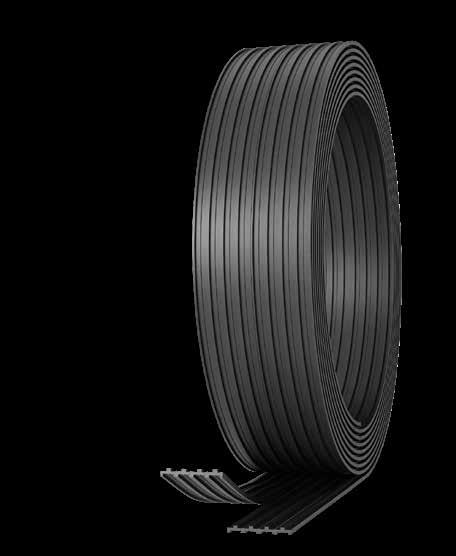

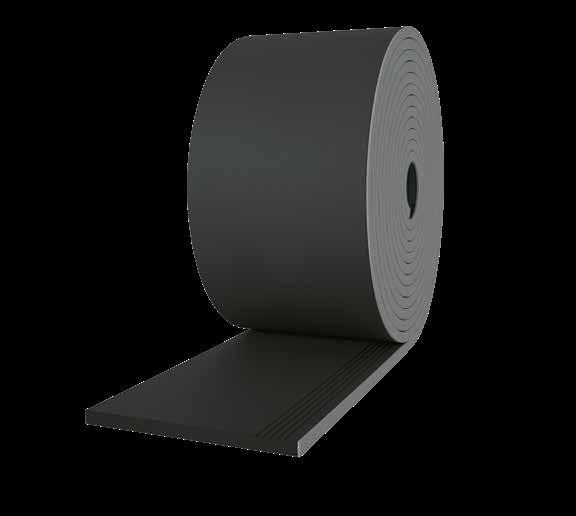

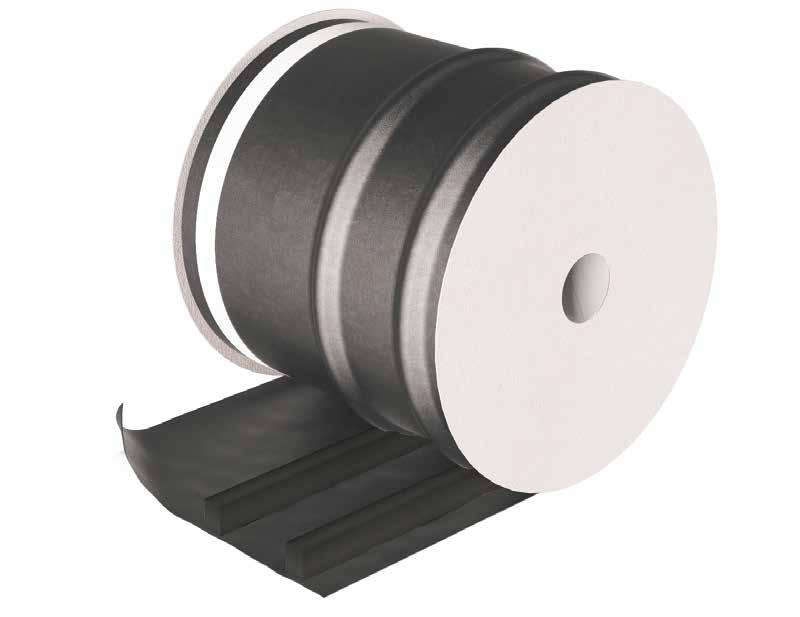

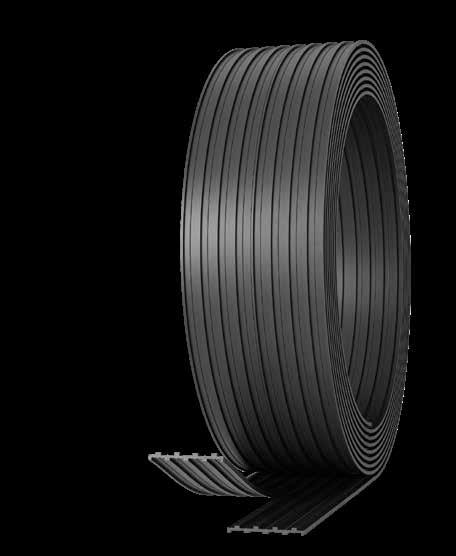

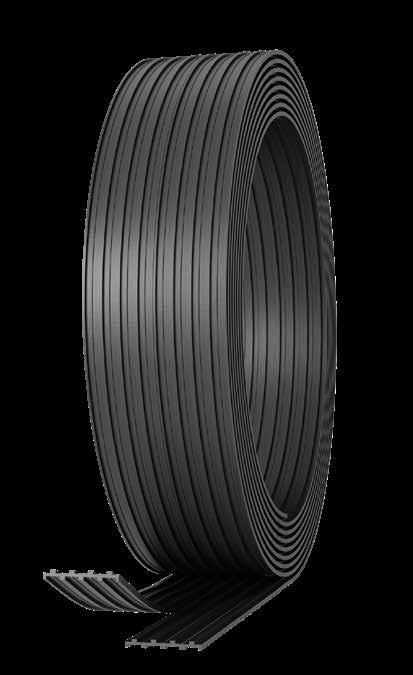

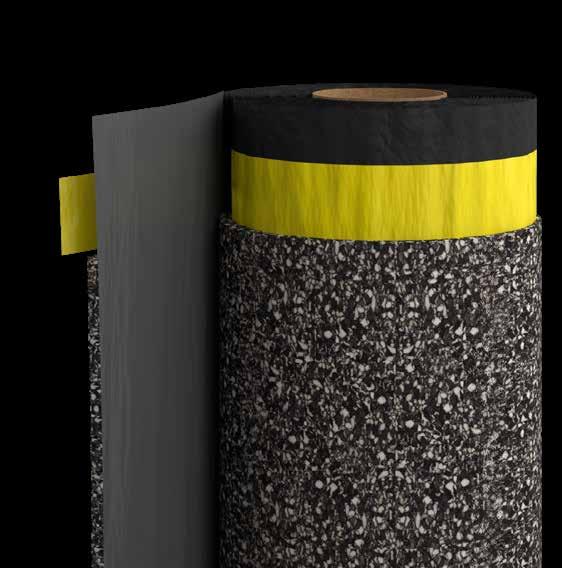

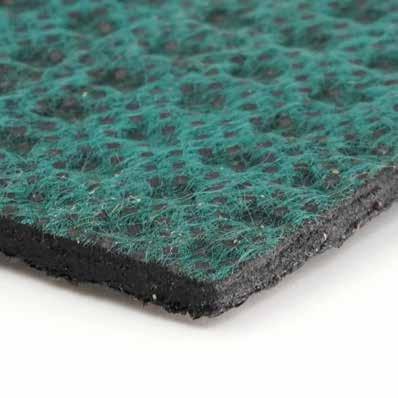

BANDAS RESILIENTES

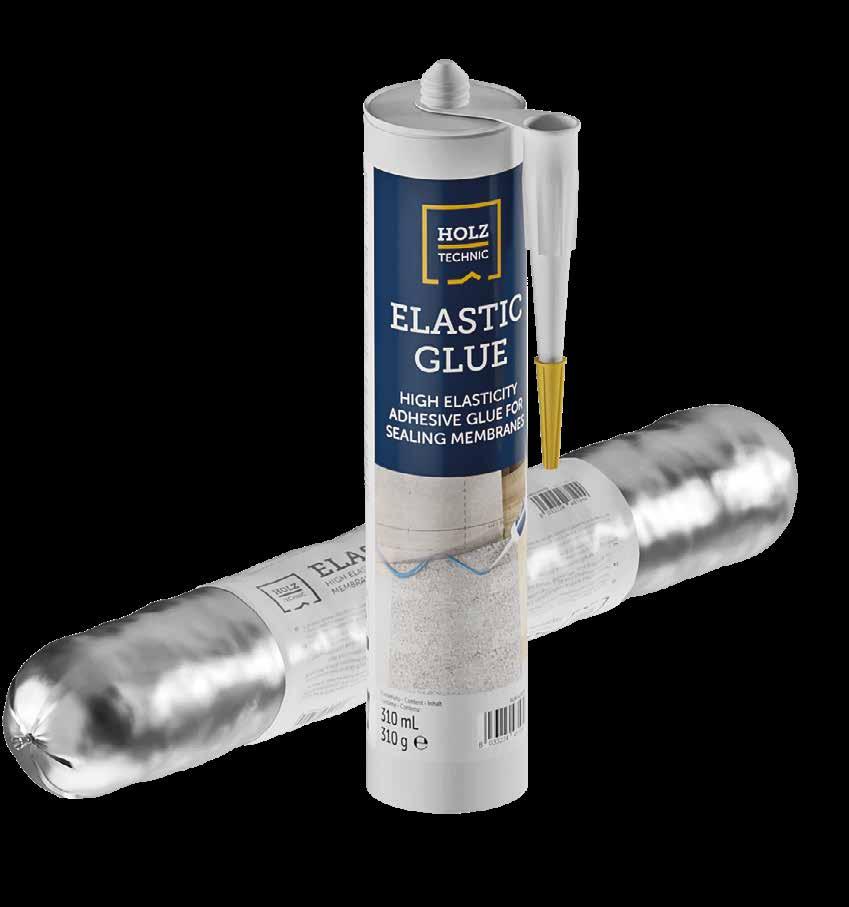

COLAS Y SELLANTES

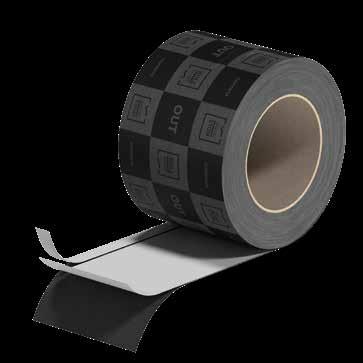

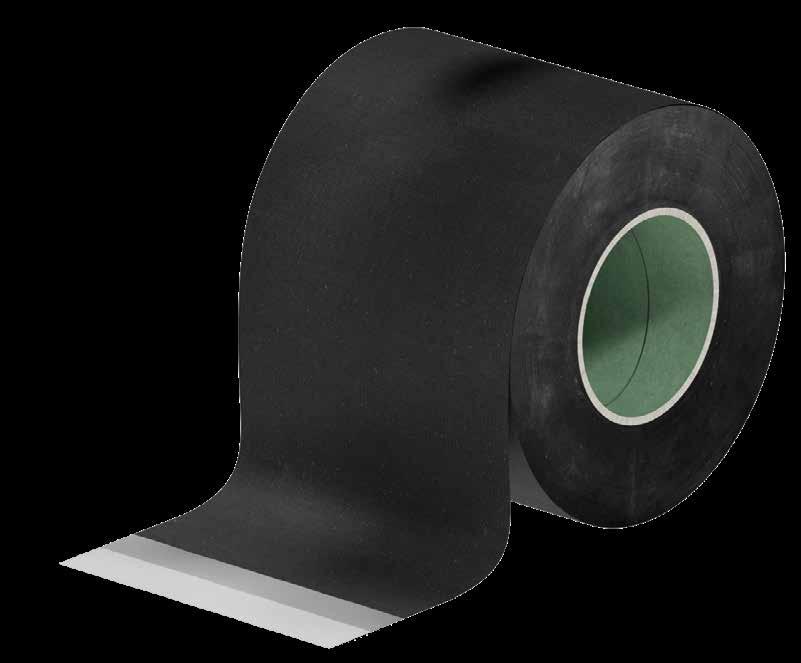

CINTAS ACRÍLICAS

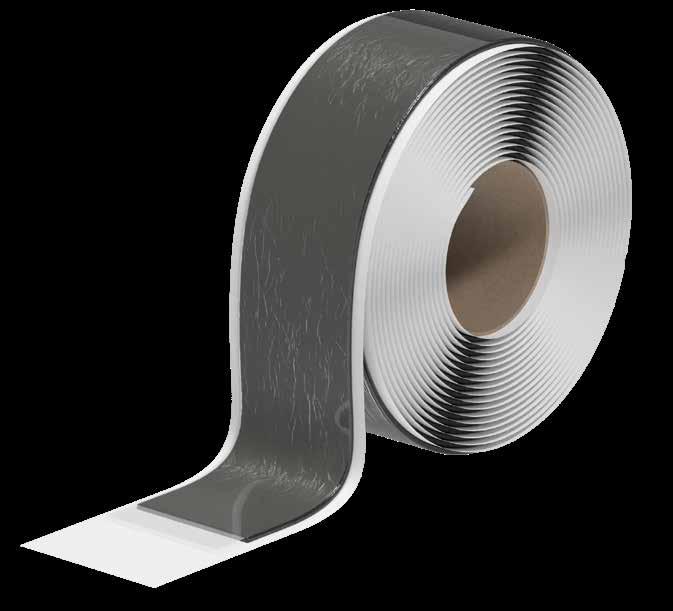

CINTAS Y SELLANTES

SELLADO CLAVOS

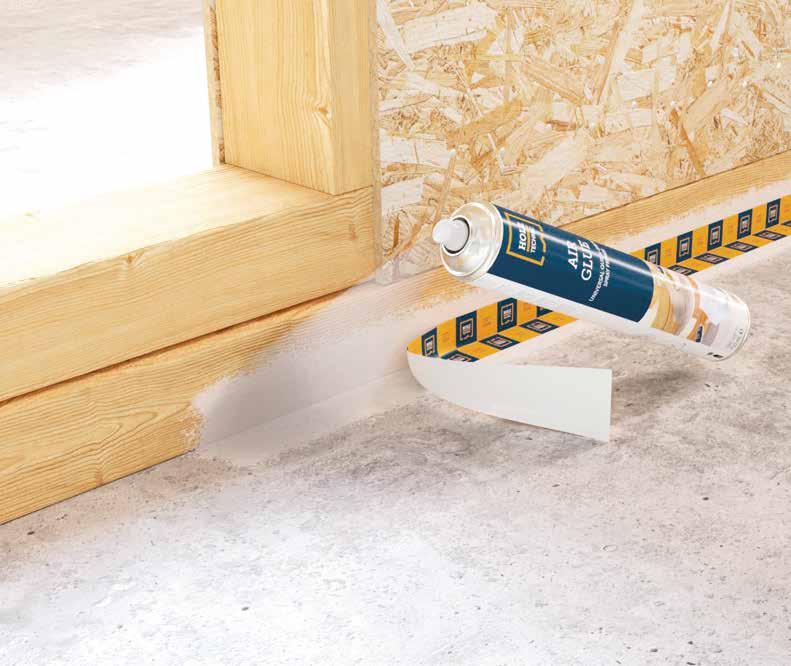

FIJACIÓN AL SUELO

SELLADO

AL AIRE

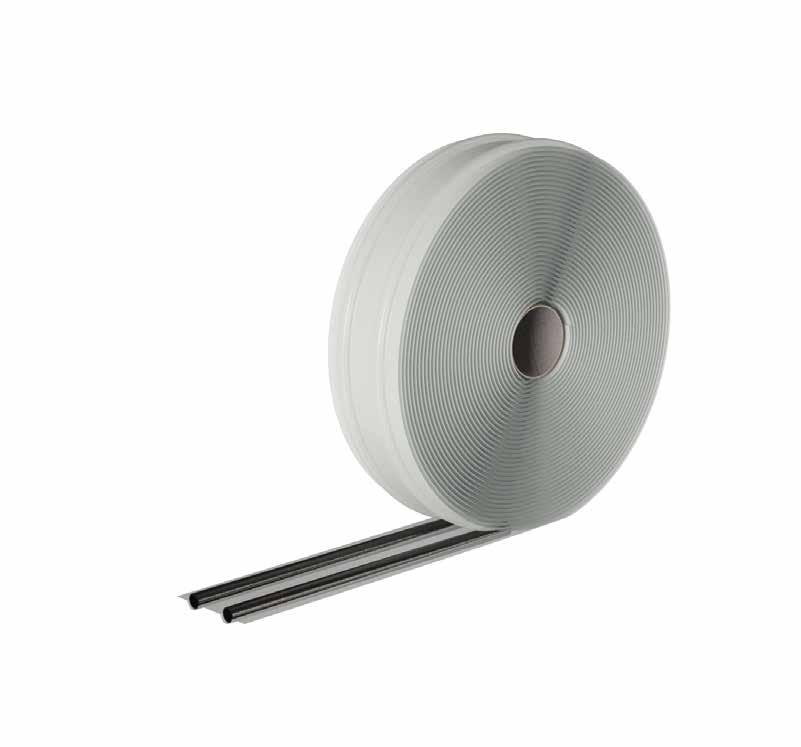

CINTAS SELLANTES BAJO SOLERA FONOAISLANTES

ELEMENTOS

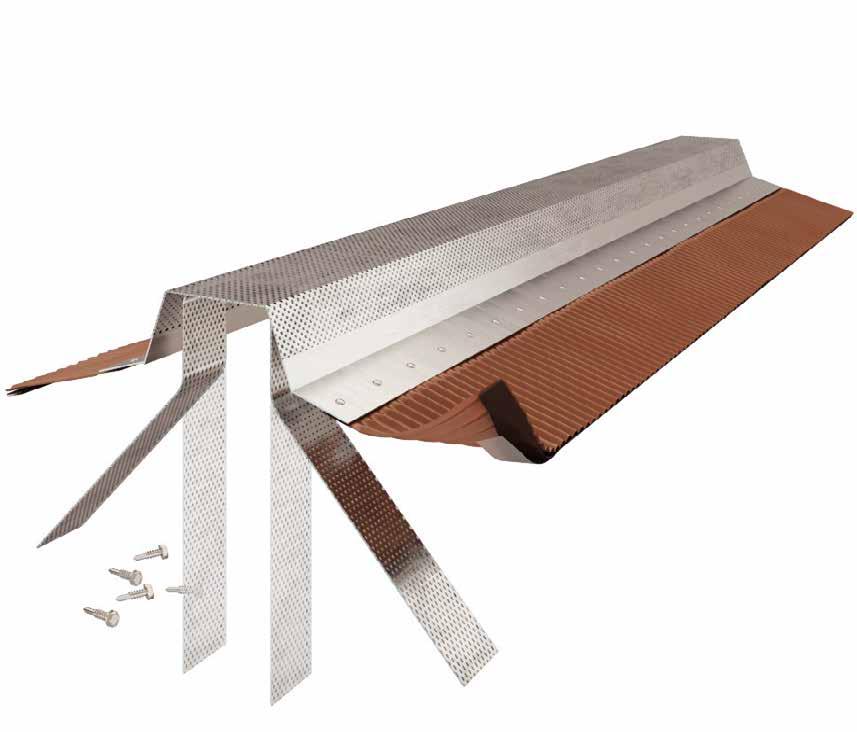

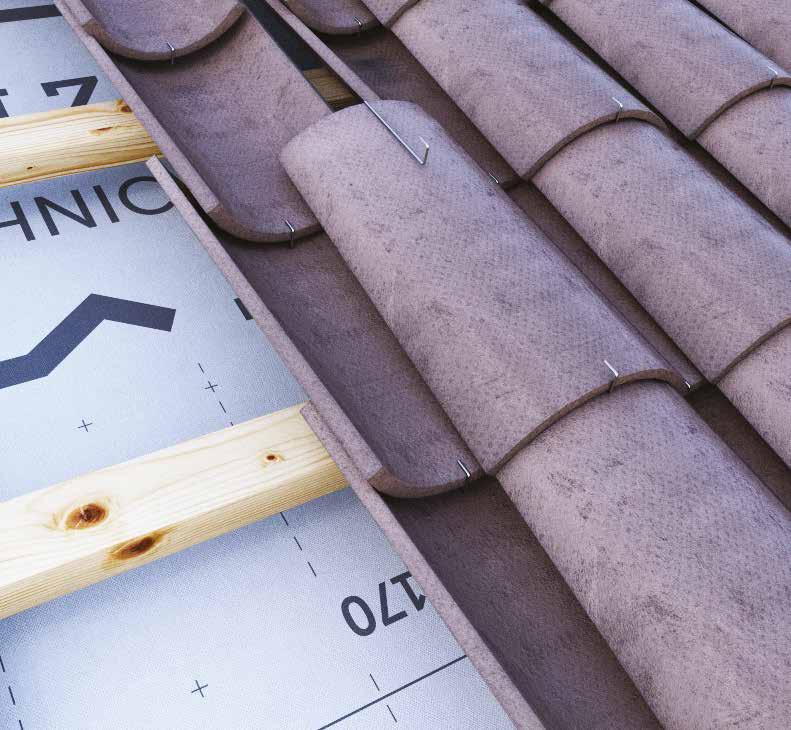

CUMBRERA

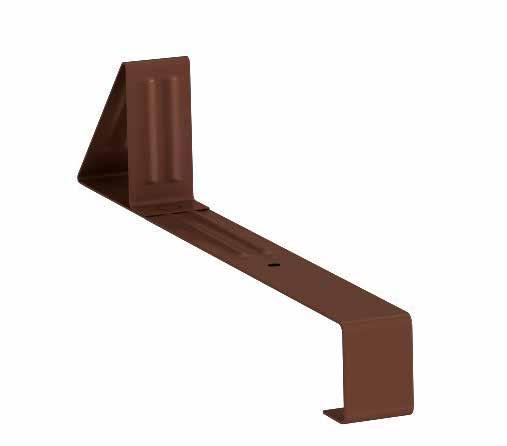

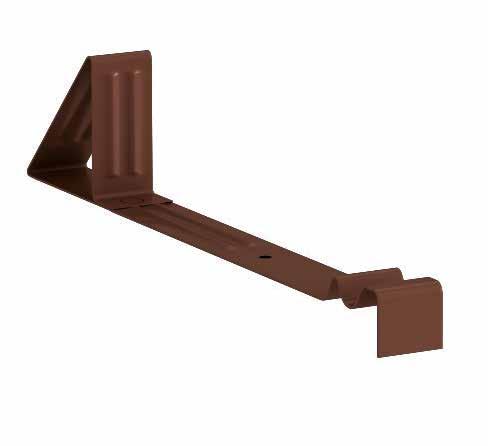

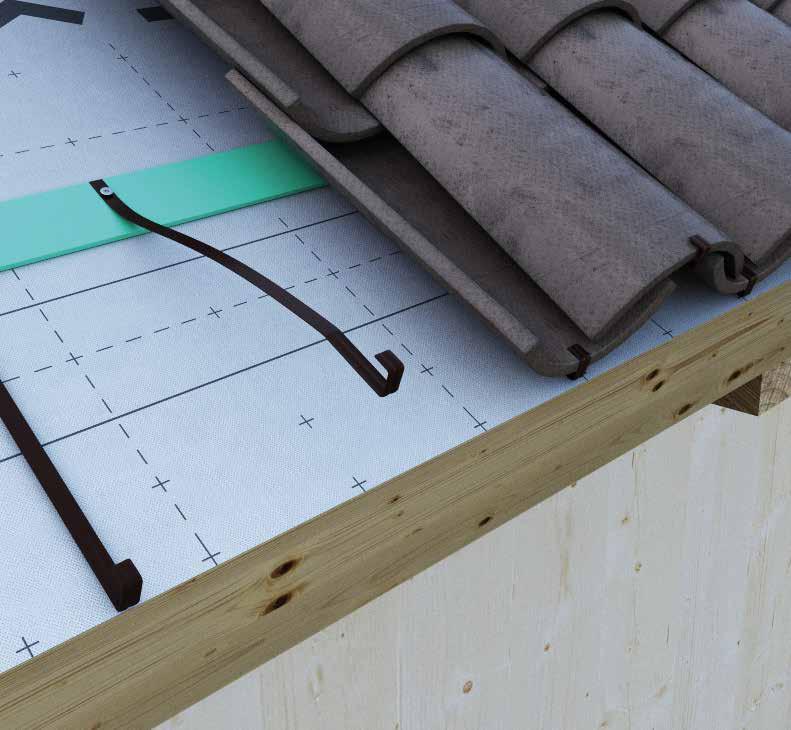

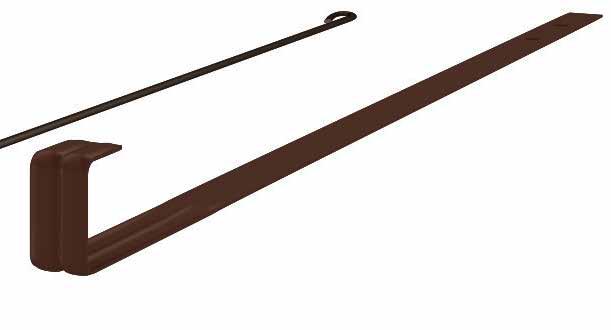

PROTECCIÓN NIEVE

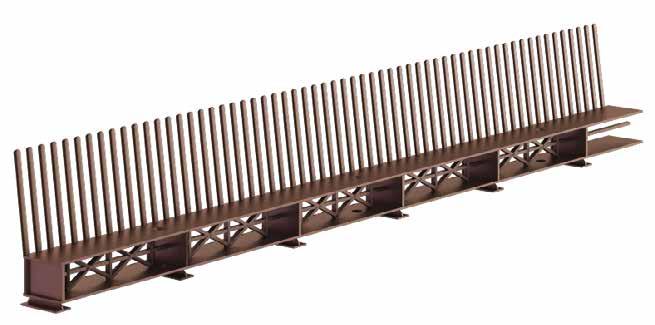

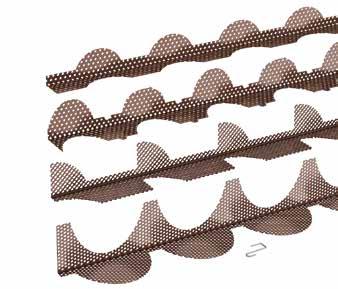

VENTILACIÓN

CARPINTERÍA

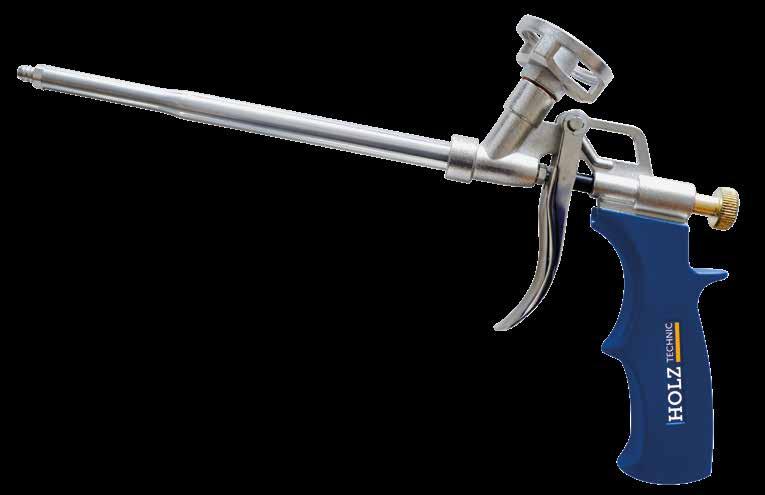

PISTOLAS Y ACCESORIOS

CORTE

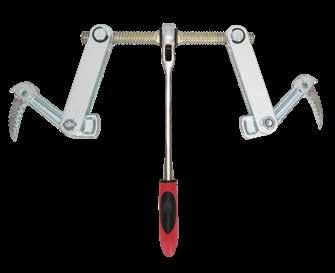

TIRAPANELES Y TIRAVIGAS

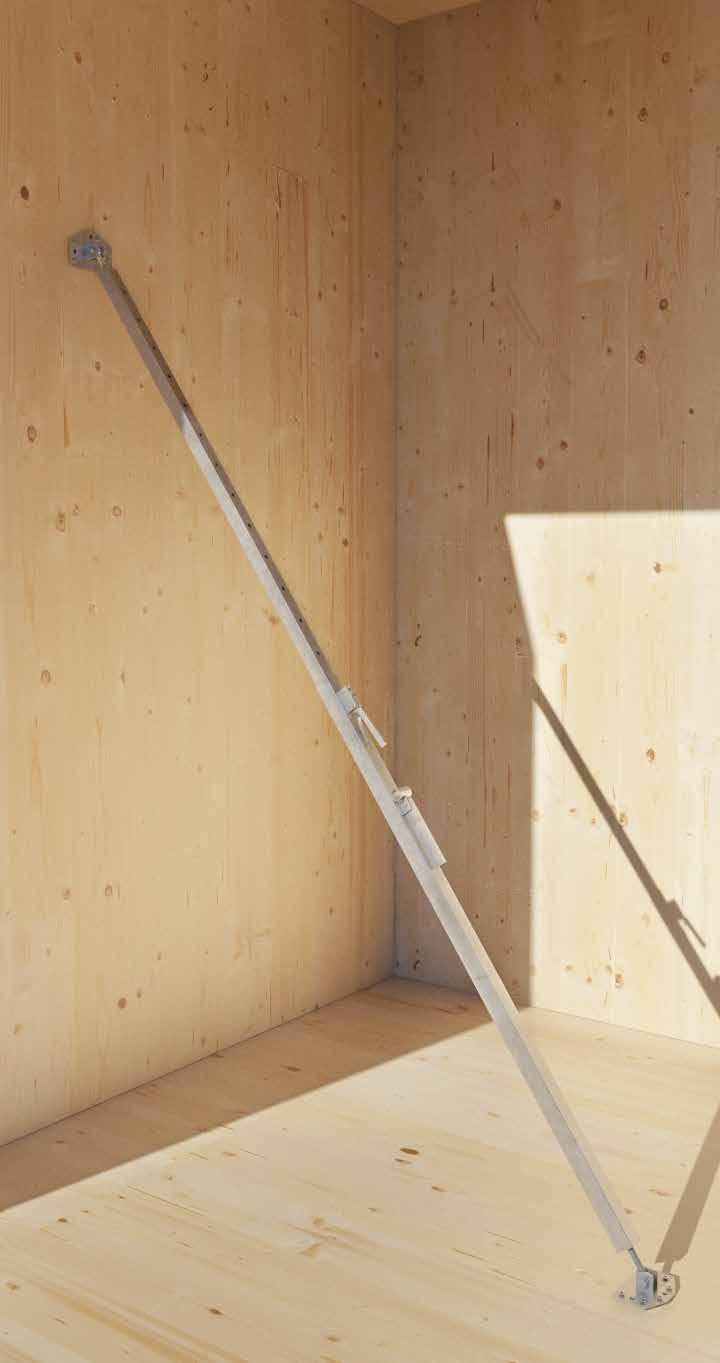

SOPORTES DE MONTAJE

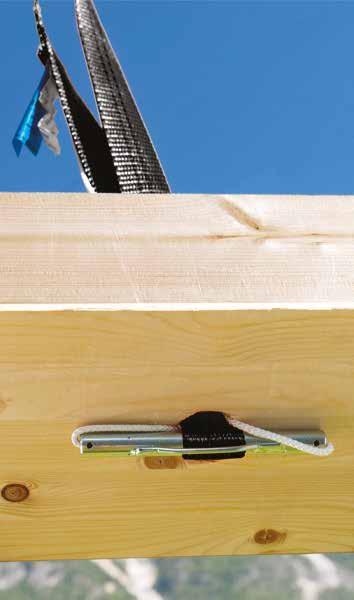

TRANSPORTE Y ELEVACIÓN

COMPRESORES

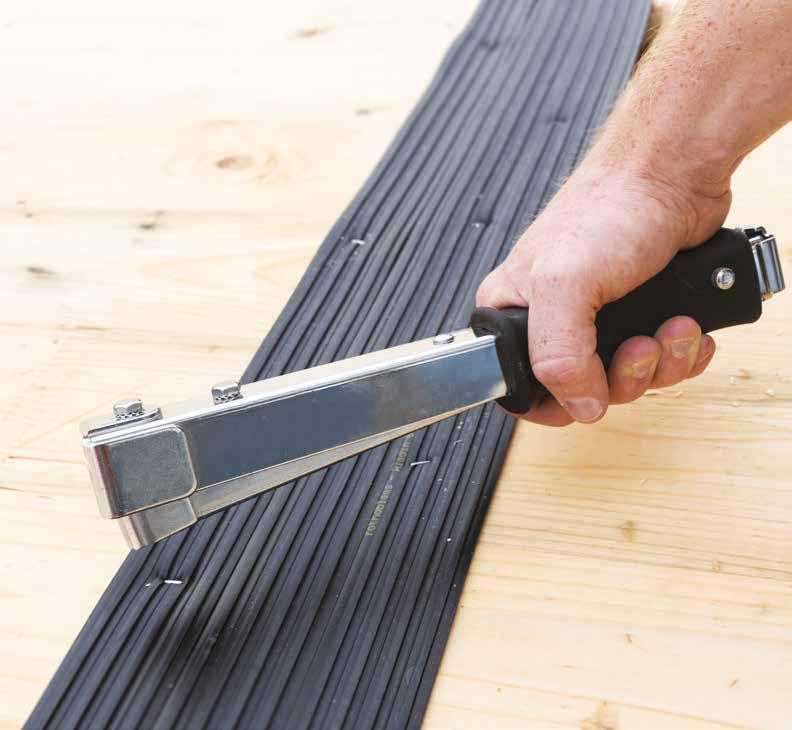

GRAPADORAS Y CLAVADORAS

PUNTAS Y ACCESORIOS

REPARACIÓN

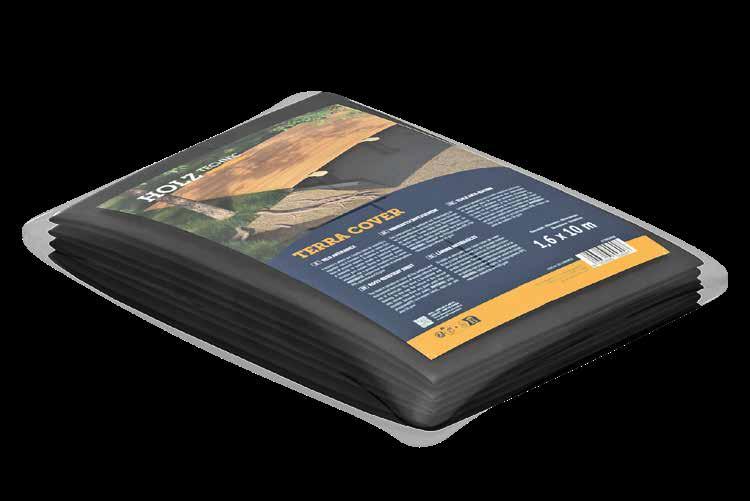

LONAS DE COBERTURA

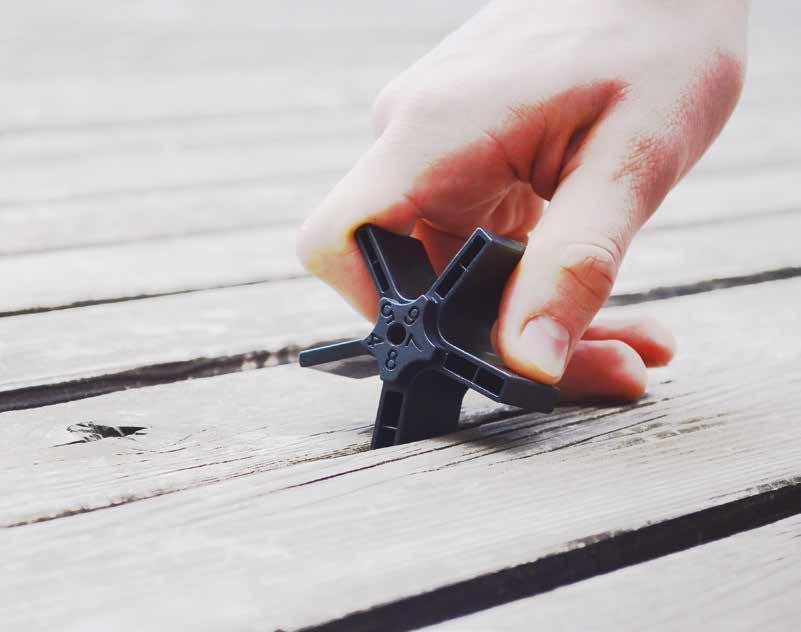

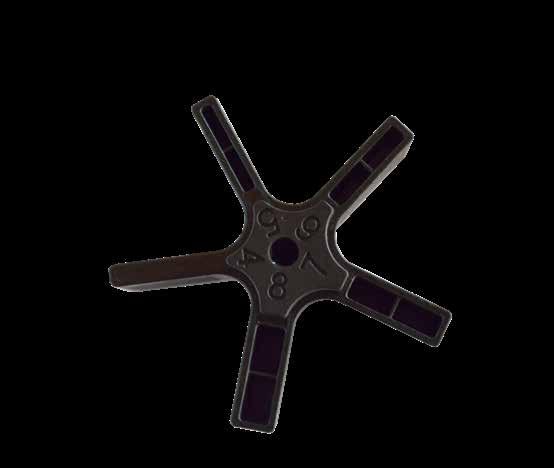

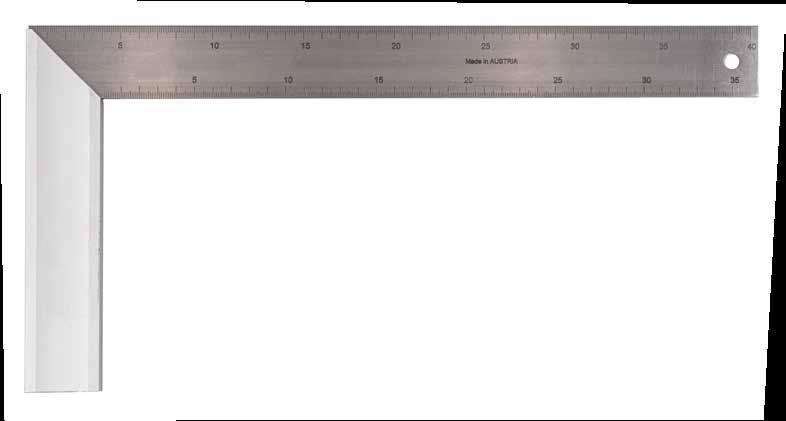

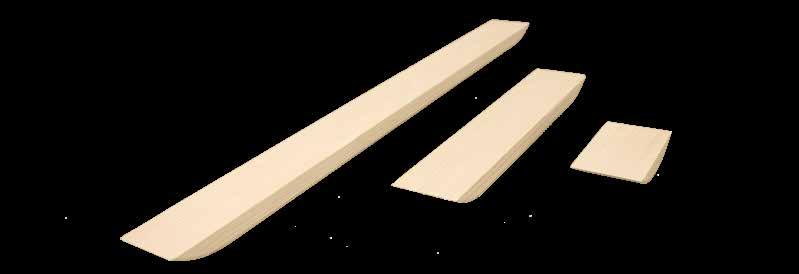

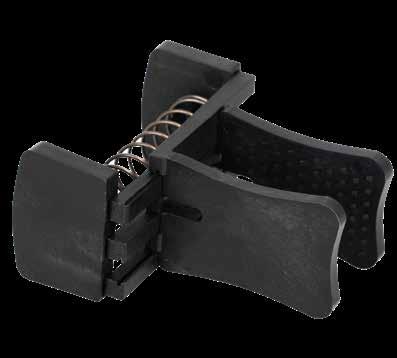

CUÑAS Y SARGENTO PARA TERRAZAS MEDIDAS Y PLANTILLAS

Y

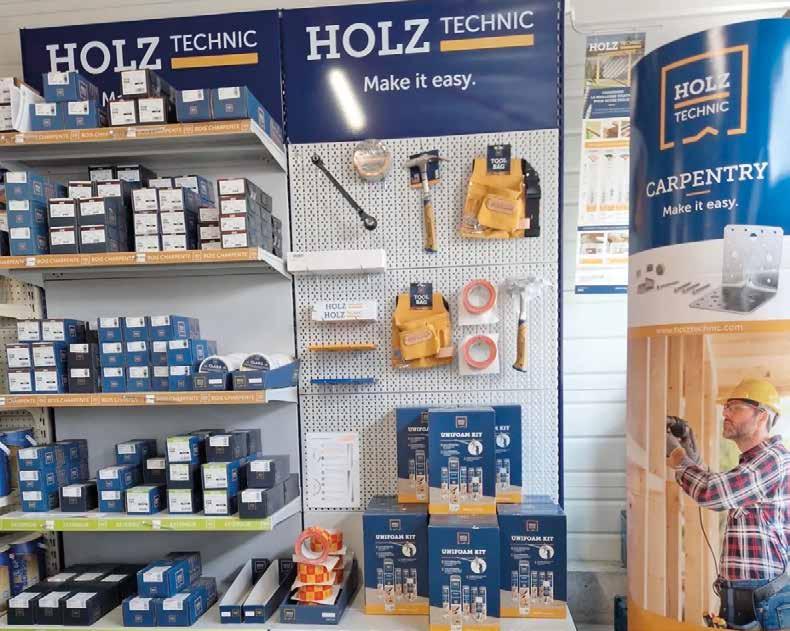

SISTEMA DE EXPOSICIÓN

DA VISIBILIDAD A TU ESPACIO DE EXPOSICIÓN

Elige las soluciones de exposición más adecuadas. Maximiza la eficacia de cada área, exponiendo los productos según tu estrategia y aprovechando al máximo el espacio.

POP TOOLS te proporciona herramientas concretas para valorizar el punto de venta y exponer los productos de manera eficaz.

Los estantes modulares, en serie o independientes, y los soportes para la comunicación guían la atención del cliente y favorecen la rotación de los productos.

POP TOOLS

¡Aprovecha al máximo tus espacios de exposición gracias a nuestros sistemas!

¡Pide más información a tu agente de confianza!

CONTEXTOS DE APLICACIÓN

PARA LA CONSTRUCCIÓN EN MADERA Y EL BRICOLAJE

HOLZ TECHNIC ofrece una gama completa de soluciones para la construcción en madera y el bricolaje, diseñadas para la distribución profesional. Tornillos, conectores, herramientas, sellantes, productos para el aislamiento acústico y sistemas impermeables garantizan prestaciones elevadas, durabilidad y facilidad de instalación. Cada producto está diseñado para optimizar la eficiencia en la obra y valorizar el potencial de la madera, tanto si se trata de profesionales como de particulares.

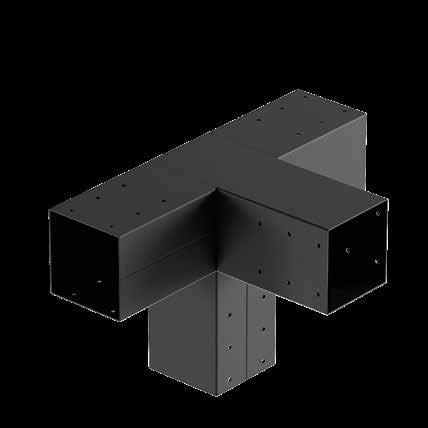

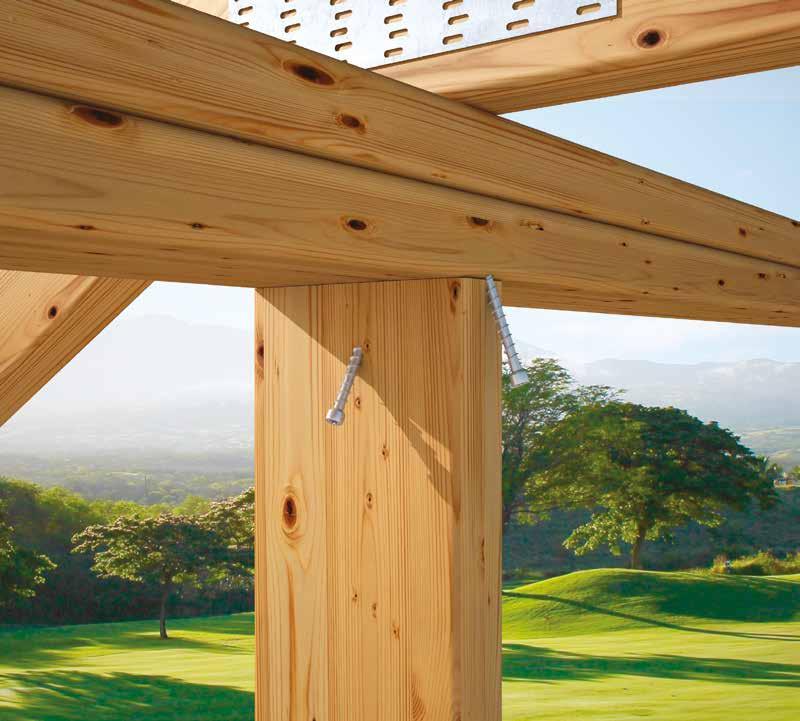

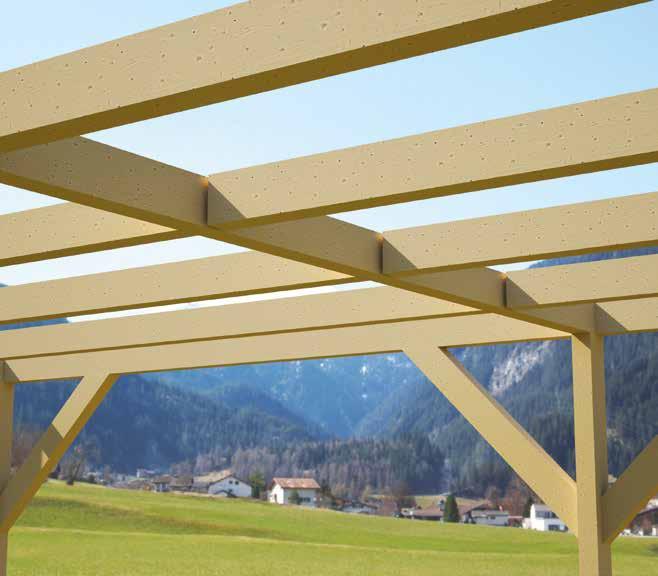

CENADORES

Estilo y funcionalidad para tus estructuras de exterior: resistentes y fáciles de montar.

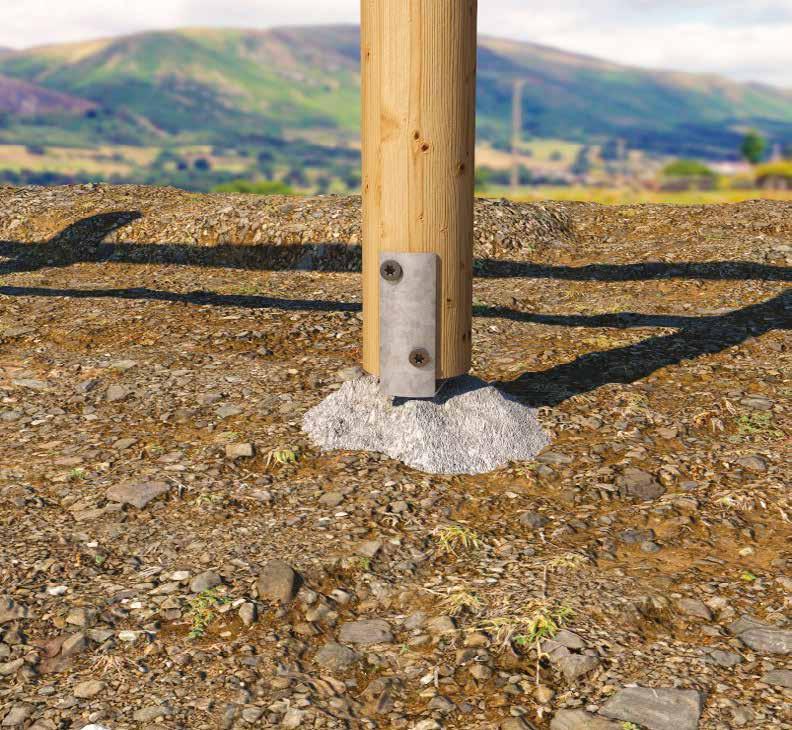

EMPALIZADAS

Conectores y pies de pilar para vallados de madera estables, modulares y resistentes a los agentes exteriores.

DECORACIÓN PARA EXTERIORES

Fijaciones resistentes a la corrosión para mobiliario de madera para exteriores.

COBERTIZOS

Soluciones para realizar cubiertas de madera duraderas para entradas, carpots y zonas de paso.

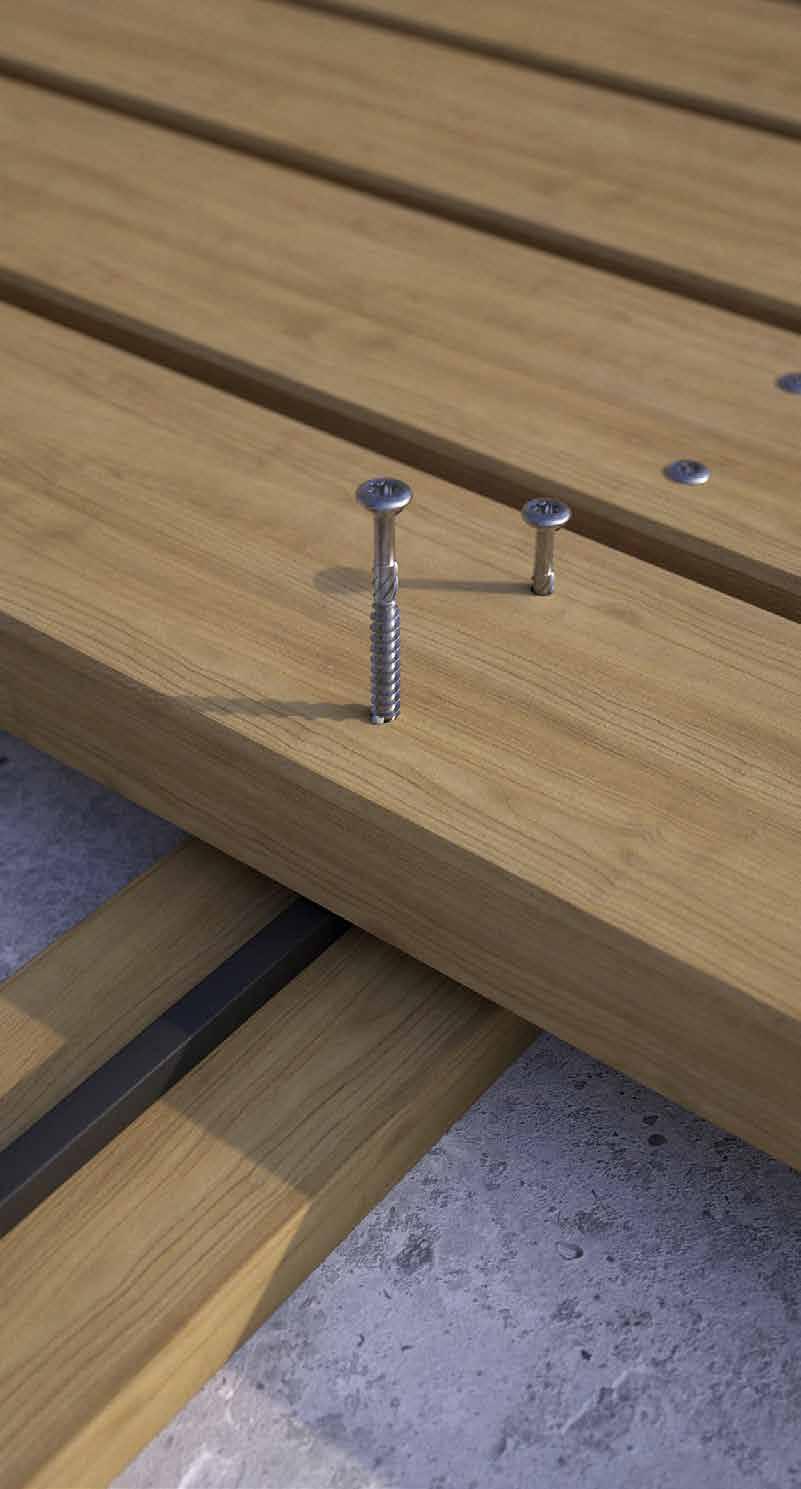

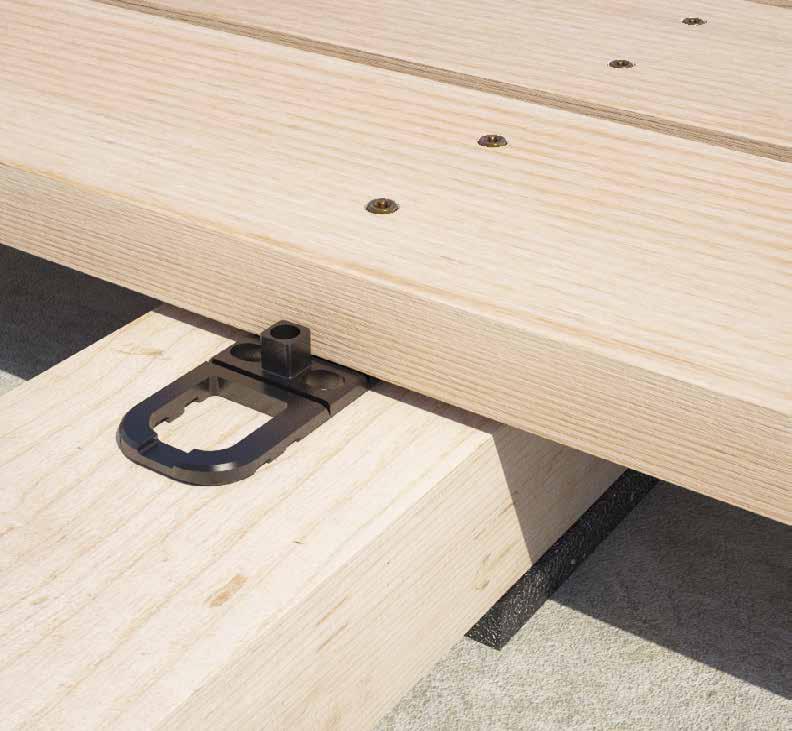

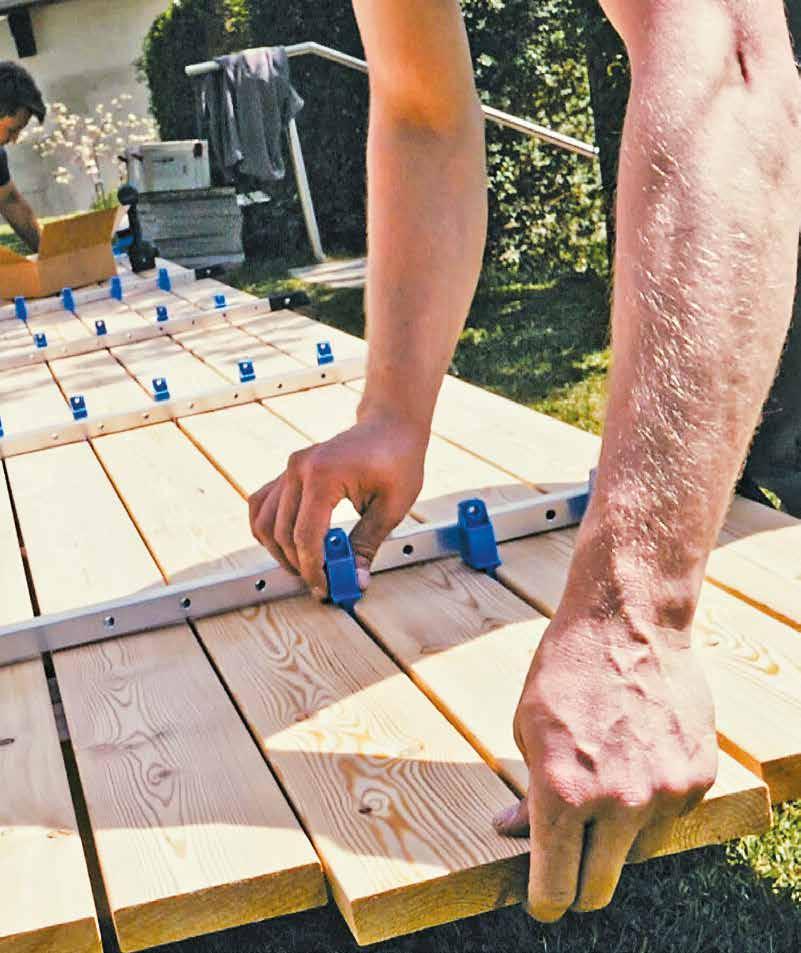

SUELOS Y TERRAZAS

Conectores para la instalación ventilada y la fijación oculta de tablas de exterior.

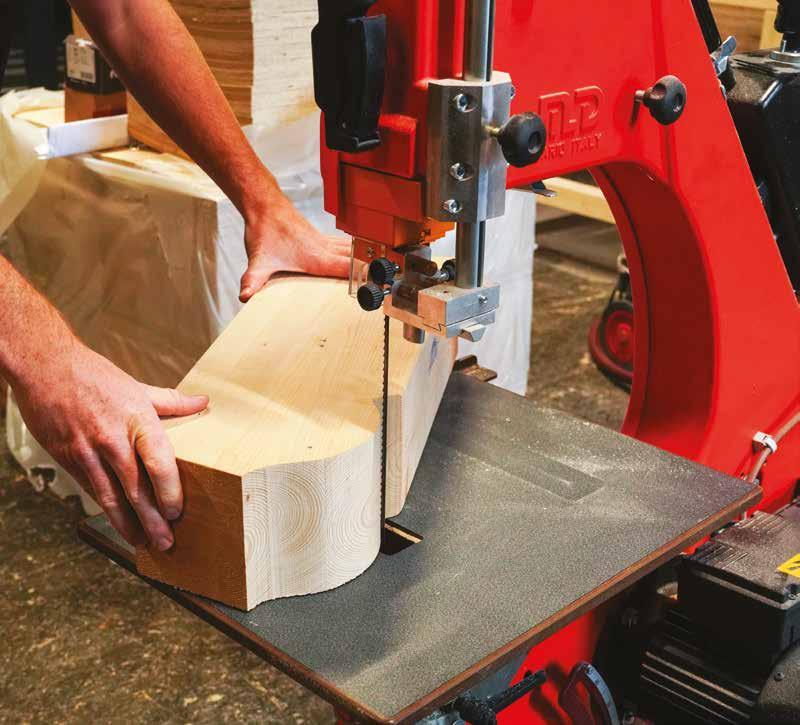

HERRAMIENTAS DE TRABAJO

Herramientas profesionales para trabajar la madera con precisión, rapidez y seguridad.

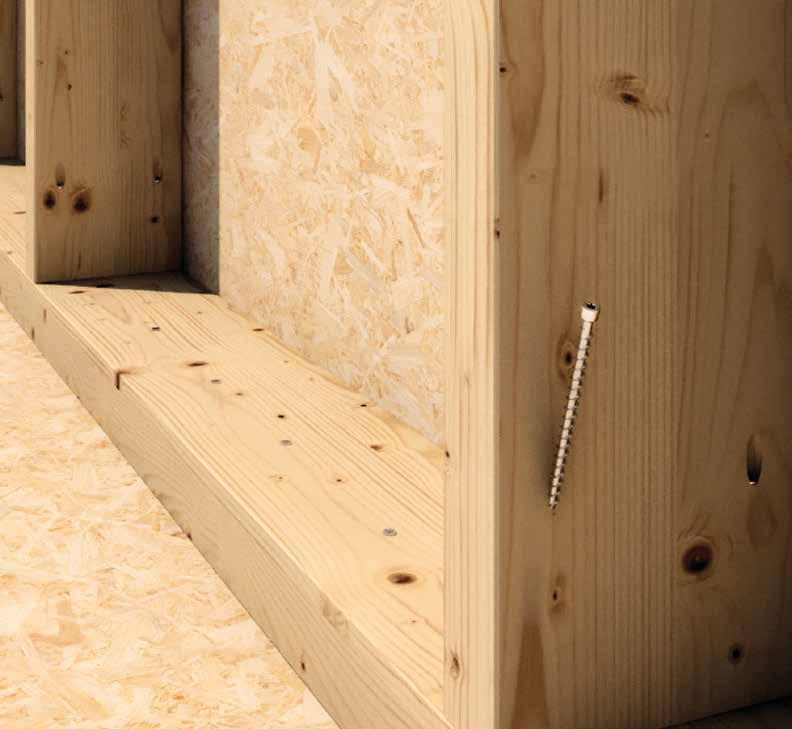

EDIFICIOS DE MADERA

Sistemas completos para conexiones estructurales: tornillos, placas, angulares y accesorios técnicos para construcciones de entramado, madera maciza y CLT.

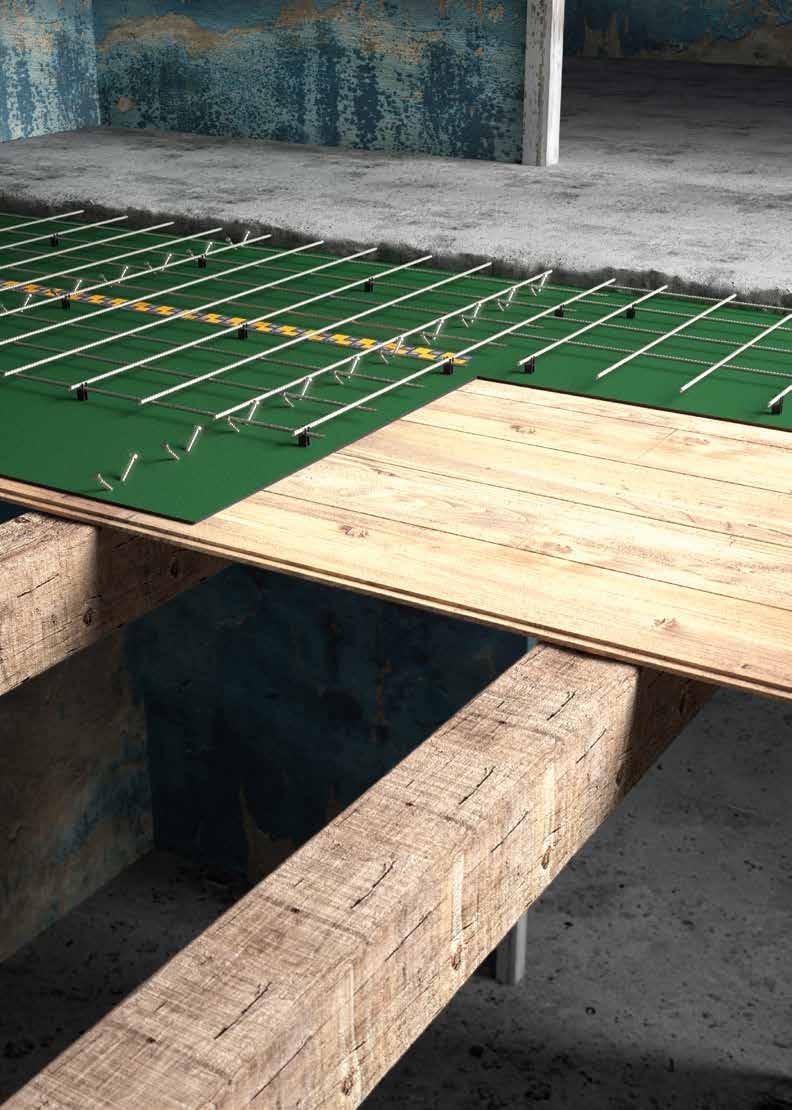

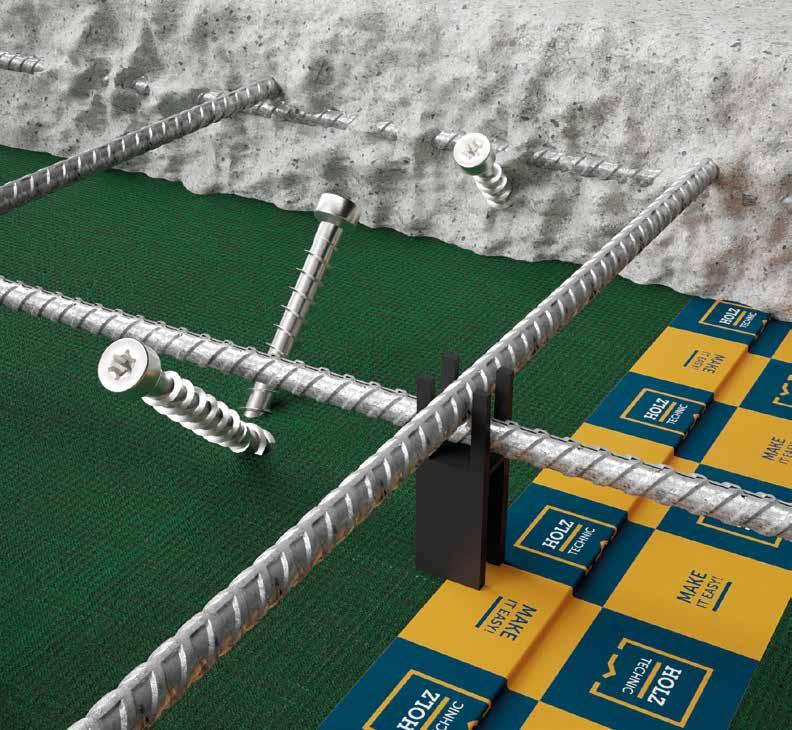

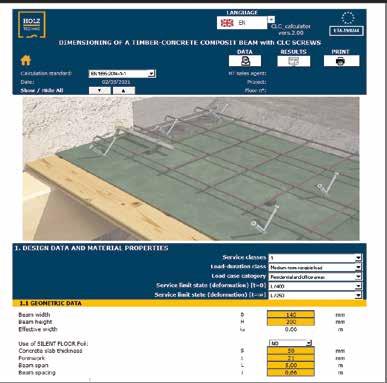

FORJADOS COLABORANTES

Conectores certificados para forjados de madera-hormigón: máxima eficiencia en la colaboración entre materiales.

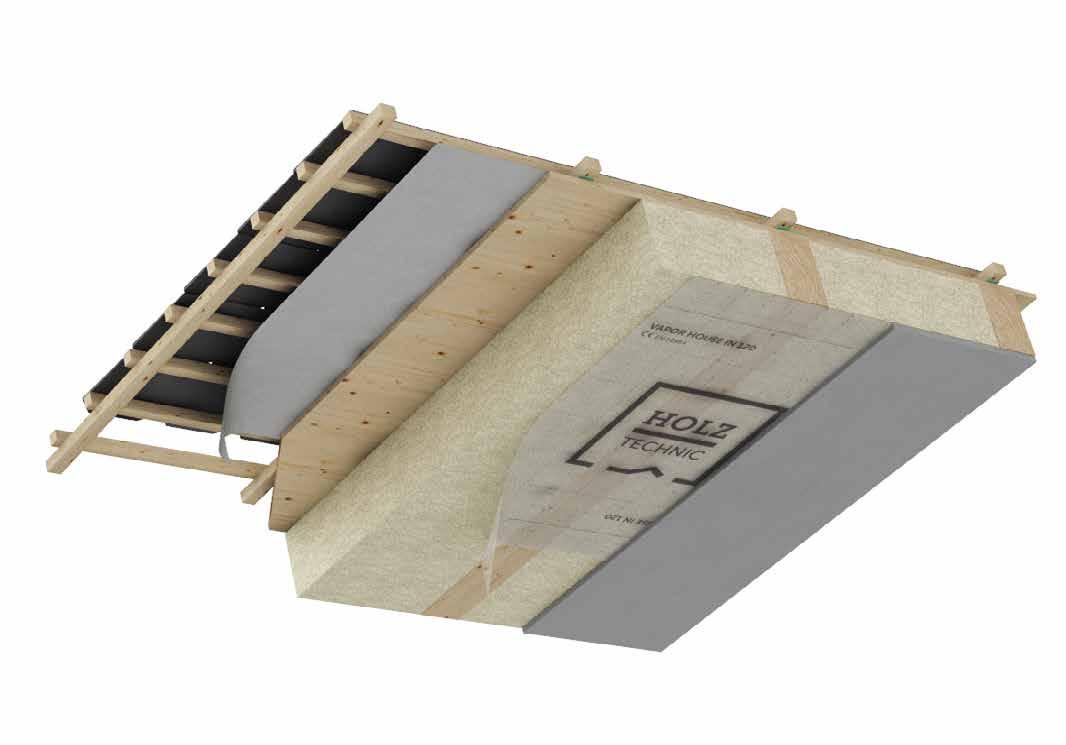

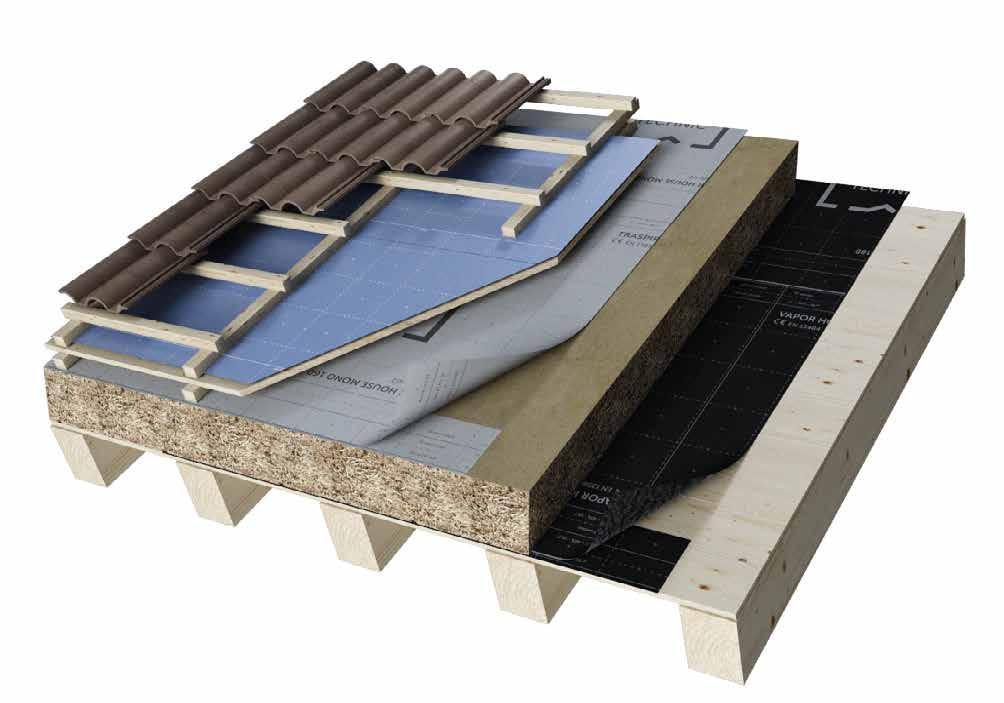

TECHOS

Fijaciones estructurales para vigas principales, secundarias y paquetes aislantes.

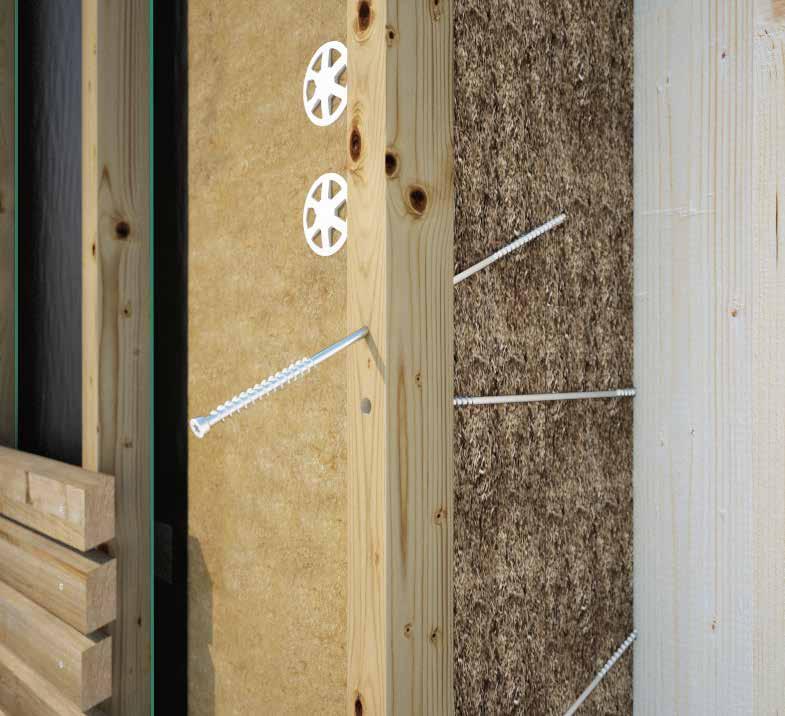

FACHADAS VENTILADAS

Componentes técnicos para subestructuras y revestimientos de madera: ventilación y durabilidad al máximo.

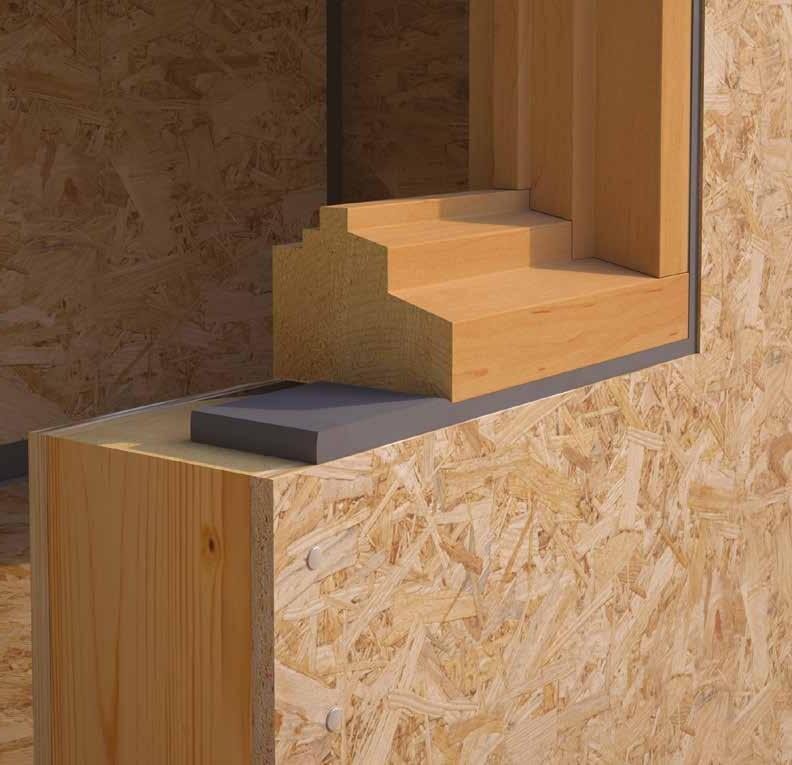

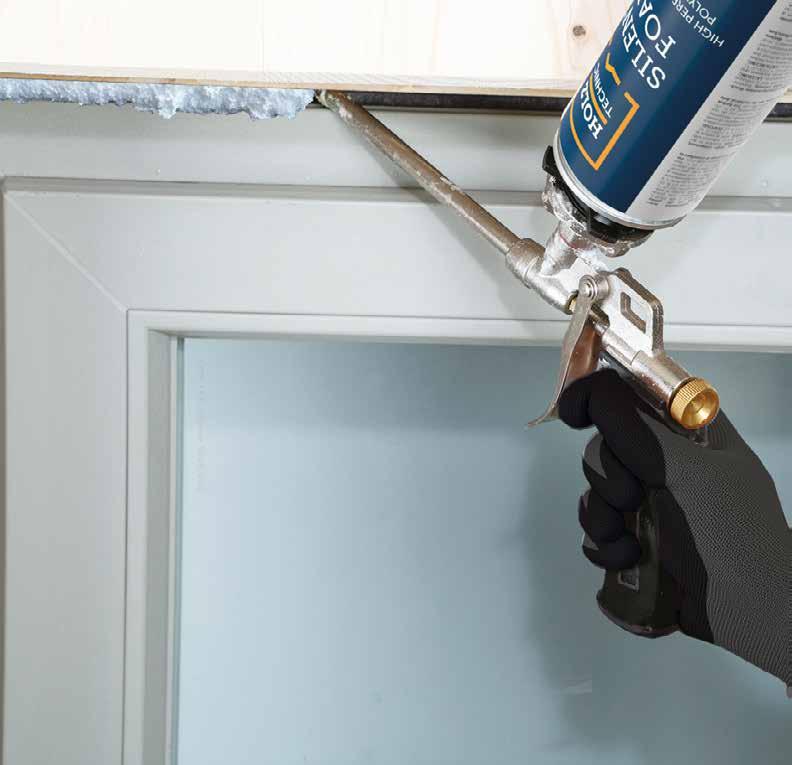

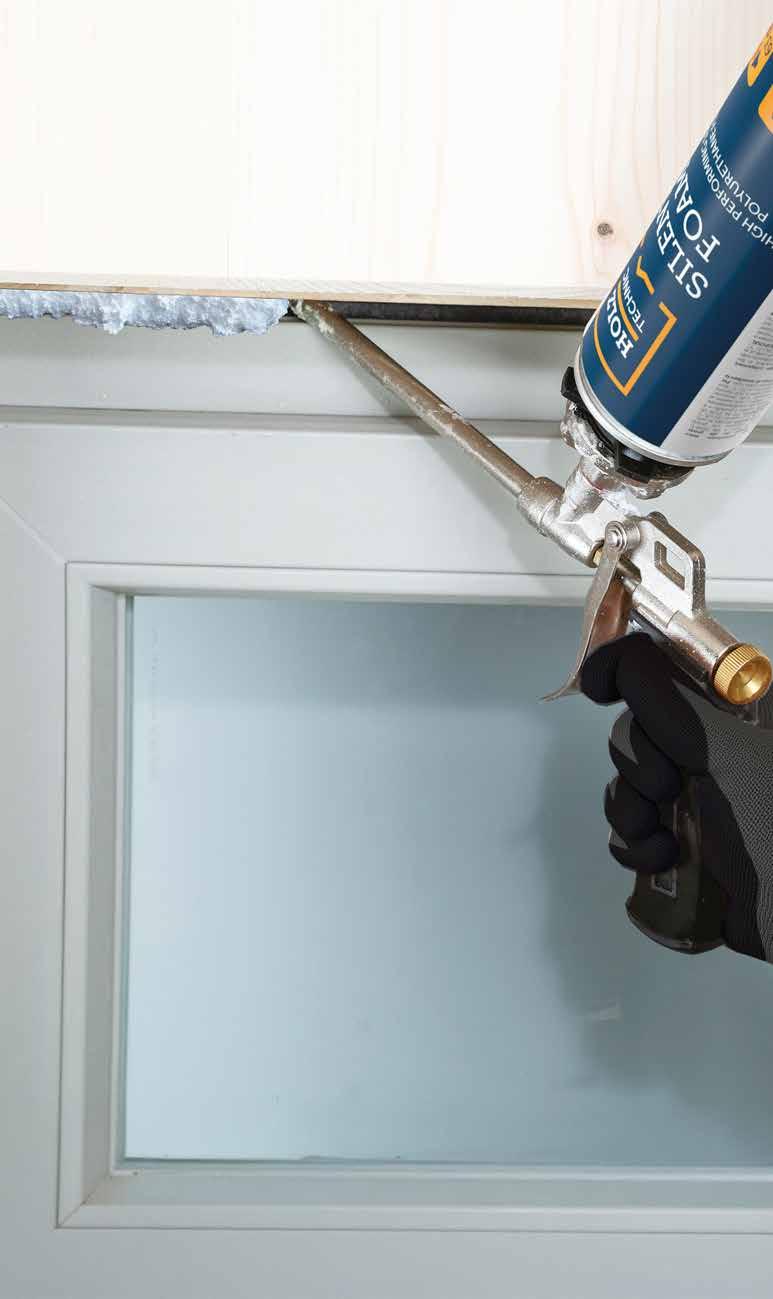

SELLADO DE CERRAMIENTOS

Soluciones para la estanquidad al aire, al agua y al viento en los nodos entre cerramientos y estructuras, compatibles con sistemas de construcción de madera.

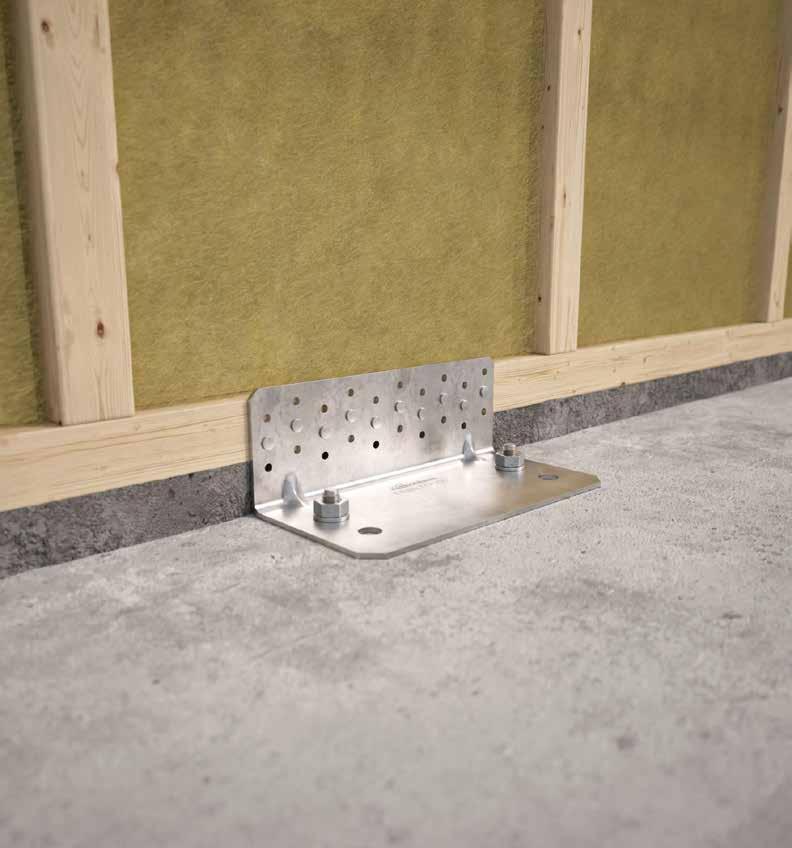

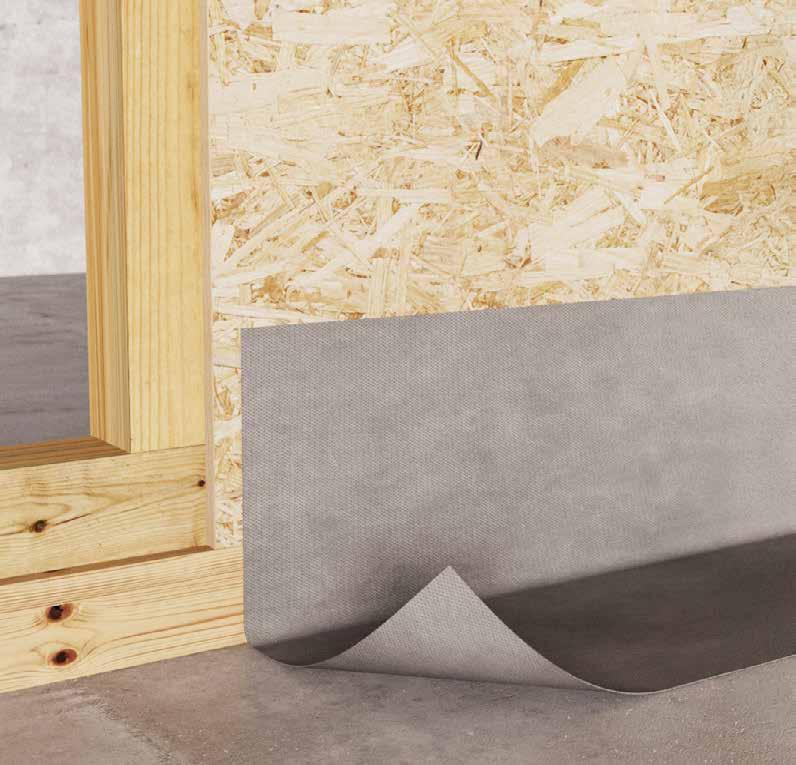

FIJACIÓN AL SUELO E IMPERMEABILIZACIÓN

Sistema de separación del suelo y protección contra la humedad capilar.

TRES

FORMATOS CON UNA ÚNICA LÓGICA:

ORDEN, EFICIENCIA Y AHORRO

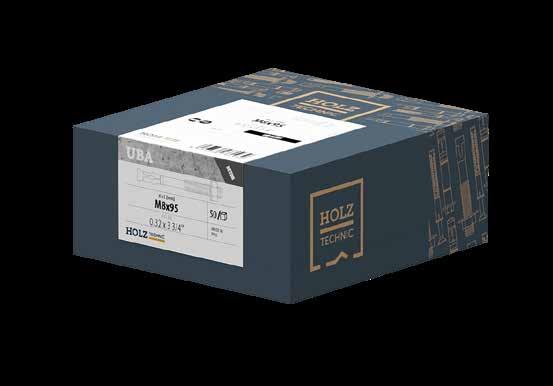

Los tornillos y los anclajes HOLZ TECHNIC se presentan empaquetados en tres tipos de caja, todos con la misma anchura. Esto ha permitido reducir los tipos de cajas, optimizar la logística y lograr un uso más eficiente del cartón.

ETIQUETA

Campos de aplicación:

Material del producto:

Para

AMBIENTE

FACTORES CLAVE PARA LA DURABILIDAD DE LOS CONECTORES

CLASES DE SERVICIO

Las clases de servicio describen las condiciones ambientales en las que se encuentra un elemento de madera o una unión durante su uso. La temperatura y la humedad influyen en el contenido medio de agua del material, lo que tiene efectos directos en sus prestaciones mecánicas. Los valores de referencia se establecen en el Eurocódigo 5.

EXPOSICIÓN

interior exterior pero cubierto exterior expuesto exterior en contacto

elementos en el interior de edificios aislados y con calefacción

elementos resguardados (es decir, no expuestos a la lluvia), sin aislamiento ni calefacción

CATEGORÍAS DE CORROSIVIDAD ATMOSFÉRICA

elementos expuestos a la intemperie, sin posibilidad de que el agua quede estancada

elementos sumergidos en el suelo o en el agua (por ejemplo, pilotes de cimentación y estructuras marinas)

La corrosión atmosférica depende de factores como la humedad relativa, la contaminación, la presencia de cloruros en el aire y el tipo de exposición de la unión (interna, externa protegida o externa expuesta). La exposición está clasificada por la categoría C E , que se basa en la categoría C según se define en la norma EN ISO 9223. La corrosividad atmosférica solo actúa en la parte expuesta del conector.

DISTANCIA DEL MAR

CONTAMINACIÓN

muy baja

> 10 km de la costa

de 10 a 3 km de la costa

de 3 a 0,25 km de la costa < 0,25 km de la costa

baja

desiertos, Ártico central/ Antártida zonas rurales poco contaminadas, ciudades pequeñas media alto muy alta

zonas urbanas e industriales con contaminación media zonas urbanas e industriales muy contaminadas zona con elevada contaminación industrial

CATEGORÍAS DE CORROSIVIDAD

DE LA MADERA

La corrosión causada por la madera depende de la especie, el tratamiento que recibe y su contenido de humedad. La exposición está definida por la categoría TE a partir en la norma EN 14592:2022. La corrosividad de la madera solo actúa en la parte del conector insertada en el elemento de madera.

pH DE LA MADERA Y TRATAMIENTOS

HUMEDAD DE LA MADERA

CLASE DE SERVICIO

pH > 4

maderas “estándares” acidez baja y sin tratamientos

pH ≤ 4 maderas “agresivas” acidez alta y/o tratadas

cualquiera cualquiera cualquiera

TORNILLOS PARA MADERA

TORNILLOS DE CABEZA PEQUEÑA

TIRAFONDOS

TORNILLOS PARA ESTRUCTURAS

TORNILLOS DOBLE ROSCA

FIJACIONES PARA PLACAS Y ANGULARES

TORNILLOS DISTANCIADORES

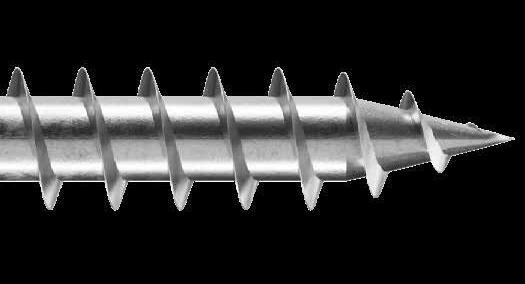

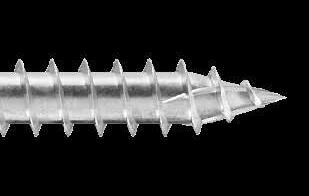

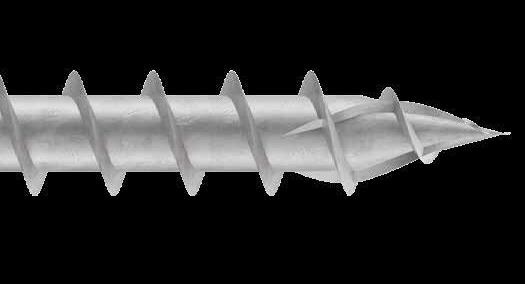

NUEVA PUNTA 3 THORNS

EFICIENTE EN TODAS LAS FASES DE ATORNILLADO

Diseñada para reducir el tiempo de atornillado y garantizar resultados preci sos también en los materiales delicados, la punta 3 THORNS destaca por su geometría puntiaguda, los elementos en relieve cortantes y la rosca continua hasta la punta. El centrado es inmediato, el esfuerzo inicial se reduce signifi cativamente y el tornillo penetra de manera firme, sin dañar los bordes ni las superficies.

ROSCA HASTA LA PUNTA

La rosca en espiral asegura un agarre inmediato y facilita la inserción del tornillo durante la instalación

Elementos en relieve cortantes para fa cilitar la inserción, reducir el esfuerzo de atornillado y limitar los daños en el madera

VELOCIDAD DE AGARRE

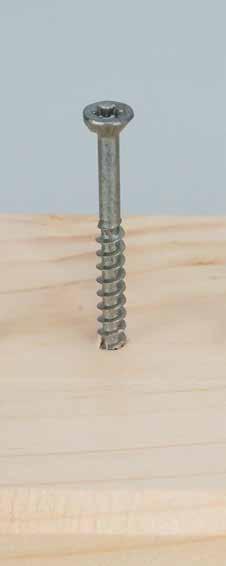

penetración después de 2 s

La presencia de la rosca hasta el extremo de la punta 3 THORNS y su forma cortante garantiza la penetración fácil e inmediata del tornillo en el elemento de madera y permite reducir los tiempos de instalación

MENOR ESFUERZO

fuerza para garantiza el agarre inicial

La fuerza que se debe aplicar para el agarre inicial de un tornillo con punta 3 THORNS es mínima: esto asegura una reducción de la fatiga del operador y un menor consumo de la batería del atornillador

MAYOR PRECISIÓN

la geometría afilada de la punta impide que el tornillo resbale

La geometría puntiaguda de la punta 3 THORNS facilita la instalación incluso en paneles de aglomerado revestidos (por ejemplo, melamina): el tornillo se mantiene en su posición y no daña la superficie de resina.

VELOCIDAD Y FACILIDAD DE INSTALACIÓN

Gracias a sus elementos cortantes contrarrosca, la punta 3 THORNS actúa como orificio guía, lo que permite reducir las distancias a los bordes; es perfecta para su uso en elementos de carpintería y paneles para muebles, incluso muy delgados.

Se ha realizado una extensa campaña experimental para probar las prestaciones de los tornillos de menor diámetro con punta 3 THORNS en los materiales más comunes, como paneles de melamina, contrachapados o MDF. MULTICAPA

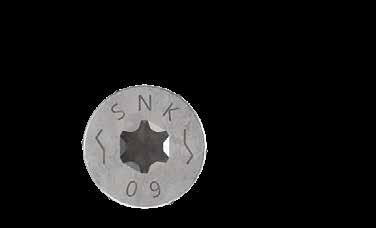

PARA MADERA DE CABEZA AVELLANADA

Para más información sobre el tornillo SNK, véase pág. .22

LADO SUPERFICIE (LATERAL FACE)

HTS-HT

TORNILLO TODO ROSCA PARA EBANISTERÍA Ø4 x 50 mm

Para más información sobre el tornillo HTS-HT, véase pág. 20.

Los tornillos se pueden insertar a una distancia mínima de los bordes y con interejes reducidos, sin dañar ni la superficie a la vista ni la estructura interna del panel, incluso en materiales diferentes.

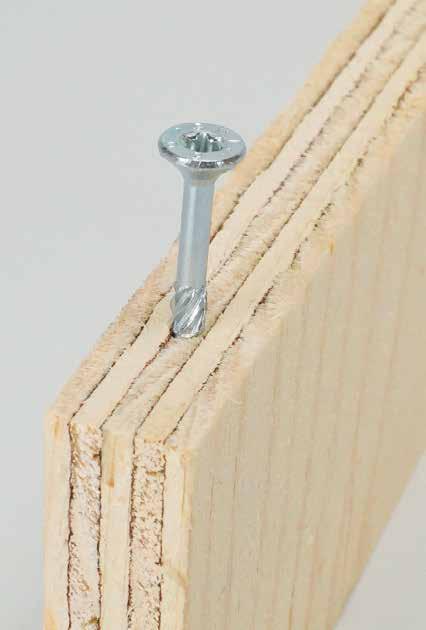

LADO CORTO (NARROW FACE)

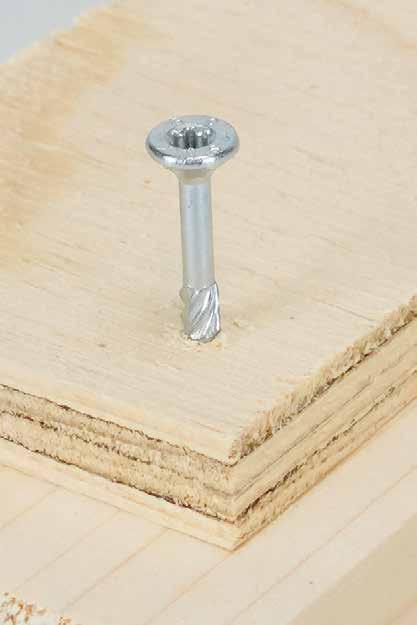

La geometría de la punta 3 THORNS permite insertar los tornillos incluso en el espesor de la muestra, siendo una solución eficaz para unir dos paneles.

revestido

TORNILLO

SCREW SET HT

SURTIDO DE TORNILLOS EN MALETÍN

• Surtido de tornillos HTS-HT para carpintería (SCREWSETHT1) con diámetros de 3 a 5 mm y longitudes de 16 a 80 mm

• Surtido de tornillos TTP y MINI para exteriores (SCREWSETHT2) con diámetros de 3,5 a 5 mm y longitudes de 30 a 70 mm

• Maletín con sistema TANOS, compatible y apilable con otras marcas que adoptan el mismo estándar (por ejemplo, Mafell)

CÓDIGO descripción unid.

SCREWSETHT1 surtido de tornillos para carpintería 1

SCREWSETHT2 surtido de tornillos para exteriores 1 FILLIT maletín universal con bandeja con compartimentos 1

Para más información sobre el producto FILLIT, véase pág. 283.

SURTIDO PARA CARPINTERÍA

El maletín incluye:

CÓDIGO L

SCREWSETHT2

SURTIDO PARA EXTERIORES

El maletín incluye:

| TORNILLO TODO ROSCA PARA EBANISTERÍA TPP | TORNILLO DE CABEZA PEQUEÑA

véase pág. 19 véase pág. 20

véase pág. 19

|

DOBLE ROSCA CABEZA OCULTA

véase pág. 44

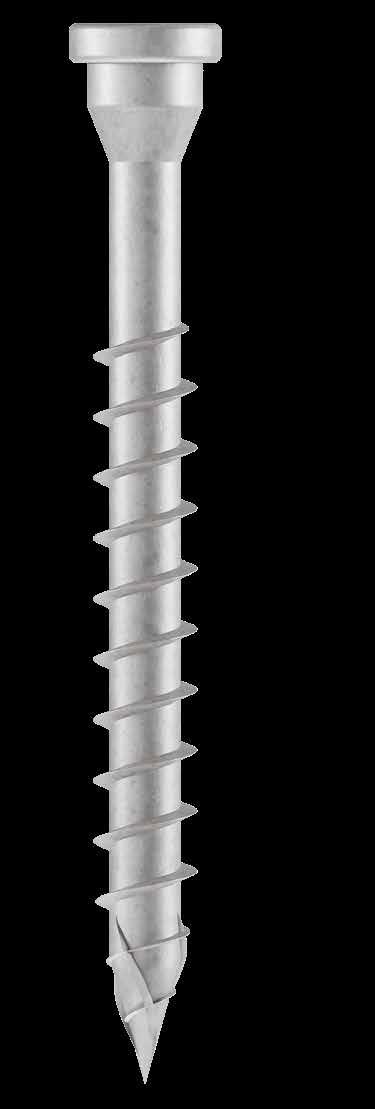

TORNILLO DE CABEZA PEQUEÑA

• La cabeza a 60° y la punta 3 THORNS facilitan la inserción del tornillo en caso de espesores finos sin crear fisuras en la madera

• Ideal para fijar tabletas, rastreles, perfiles de madera y otros elementos de pequeñas dimensiones

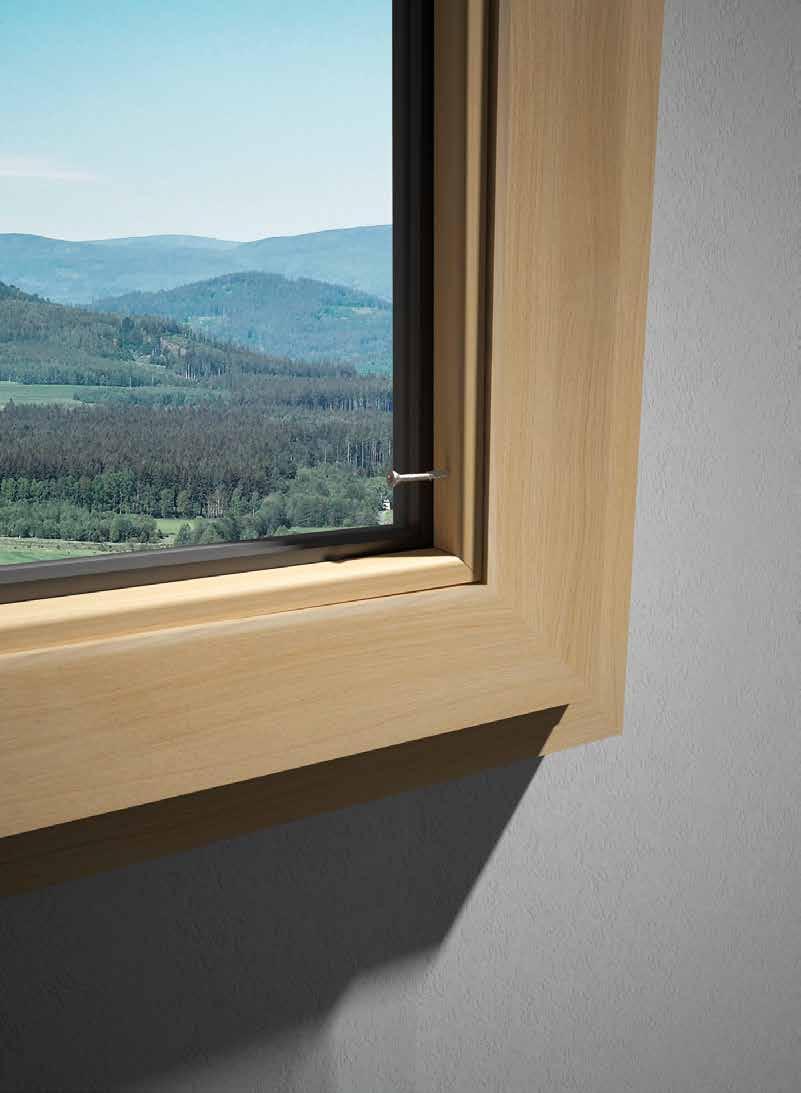

• Perfecto para fijar junquillos de madera en las ventanas

A espesor máximo fijable

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

TPP AISI410

TORNILLO DE CABEZA PEQUEÑA

• La cabeza a 60° y la punta 3 THORNS facilitan la inserción del tornillo en caso de espesores finos sin crear fisuras en la madera

• Ideal para fijar tabletas, rastreles, junquillos para ventanas y otros elementos de pequeñas dimensiones

• Acero inoxidable de tipo martensítico. Entre todos los aceros inoxidables, es el que ofrece unas prestaciones mecánicas más elevadas

A espesor máximo fijable

• Adecuado para aplicaciones en exteriores y en maderas ácidas, pero alejadas de agentes corrosivos (cloruros, sulfuros, etc.)

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

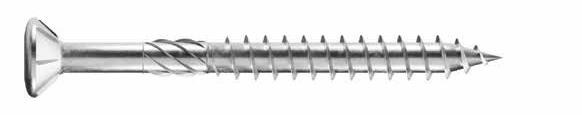

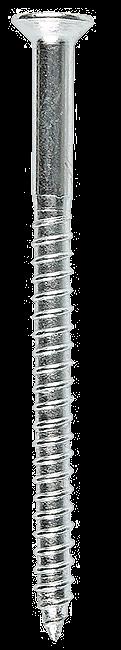

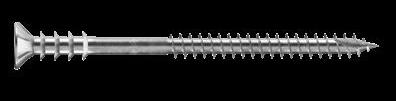

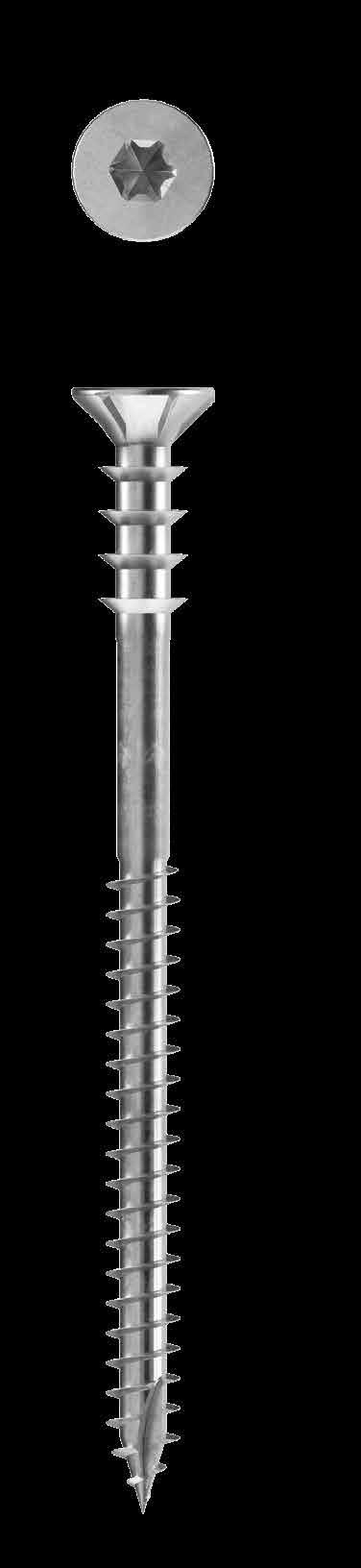

HTS-HT

TORNILLO TODO ROSCA PARA EBANISTERÍA

• Gracias a la punta 3 THORNS, el tornillo se puede instalar sin pre-agujero en elementos de carpintería y en maderas para muebles incluso muy delgadas, como paneles de melamina, contrachapados o de MDF

• Rosca total igual al 80% de la longitud del tornillo para la máxima eficiencia de acoplamiento de los paneles de aglomerado

• La rosca de paso fino garantiza una excepcional precisión de atornillado en los trabajos de carpintería y en paneles MDF

• Cabeza avellanada con bajo cabeza liso para una excelente compatibilidad con las bisagras metálicas

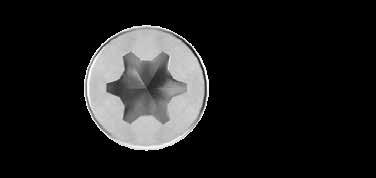

• Cabeza TX para garantizar estabilidad y seguridad

• El paquete compacto FAST BOX también incluye muchas medidas

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

HTS-HT 4x60 - 4x70 - 4,5x60 - 4,5x70 - 4,5x80 disponibles en versión FAST BOX. A espesor máximo fijable

Sin marcado CE.

HTS-HT FAST BOX

TORNILLO TODO ROSCA PARA EBANISTERÍA

• Tornillos HTS-HT en una caja optimizada con las medidas más utilizadas en carpintería, montajes y bricolaje

• Tornillo con cabeza avellanada HTS-HT con bajo cabeza liso para una excelente compatibilidad con las bisagras metálicas

• Rosca total igual al 80% de la longitud del tornillo para la máxima eficiencia de acoplamiento de los paneles de aglomerado

• Punta 3 THORNS, para un agarre inmediato y sin pre-agujero en elementos de carpintería y en maderas para muebles, incluso muy delgadas, como, por ejemplo, paneles de melamina, contrachapados o MDF

• Cabeza TX para garantizar estabilidad y seguridad

Para más información sobre el tornillo HTS-HT, véase pág. 20. AMBIENTE

HTS-HT | TORNILLO TODO ROSCA PARA EBANISTERÍA

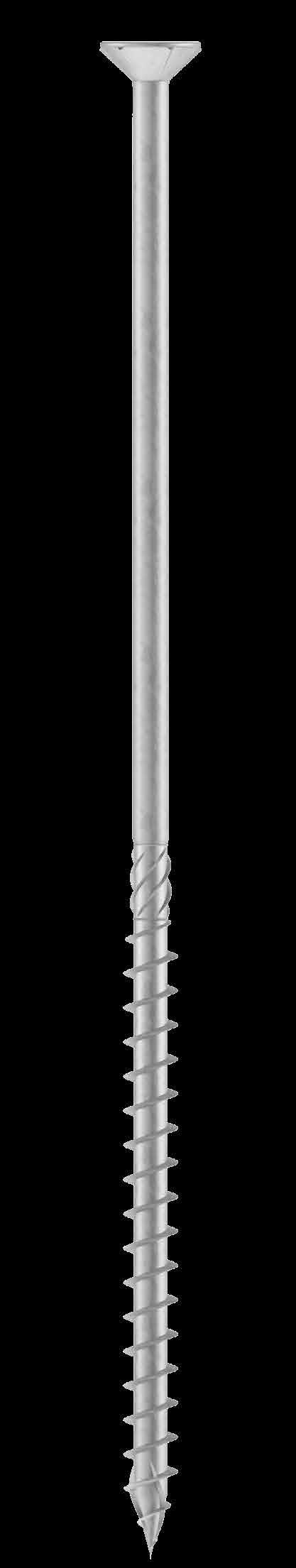

TORNILLO PARA MADERA DE CABEZA AVELLANADA

• Tornillo universal homologado para usarse en diferentes estructuras, desde pequeña carpintería hasta edificios de madera

• Gracias a la punta 3 THORNS, se reducen las distancias mínimas de instalación. Se pueden usar más tornillos en menos espacio y tornillos más grandes en elementos más pequeños. En consecuencia, los costes y los tiempos para realizar el proyecto son menores

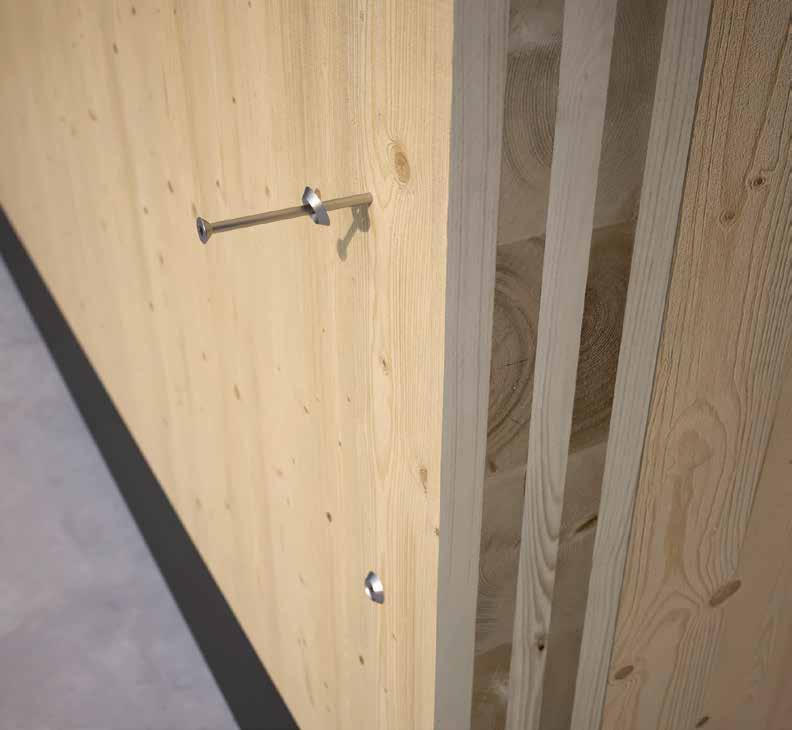

• Certificado para usarse en CLT y maderas de alta densidad, como LVL

A espesor máximo fijable

• Excelente resistencia a rotura y esfuerzo plástico del acero. Resistencia a la torsión muy elevada para un atornillado más seguro

Ficha técnica disponible en línea AMBIENTE

SNK EVO

TORNILLO PARA MADERA DE CABEZA AVELLANADA

• Prestaciones mecánicas equivalentes a las de los tornillos SNK y resistencia a la corrosión del revestimiento EVO a base de resina epóxica y partículas de aluminio

• Con la punta 3 THORNS, el agarre de los tornillos es más fiable y rápido, aunque se mantienen las prestaciones mecánicas habituales

• Para uso en exteriores en clase de servicio 3 y en clase de corrosividad atmosférica C4 (zonas costeras e industriales) ensayada por el Research Institutes of Sweden - RISE.

A espesor máximo fijable

• Revestimiento adecuado para su uso en exteriores en maderas con un nivel de acidez (pH) superior a 4, como abeto, alerce y pino

Ficha técnica disponible en línea

SC3 C4 T3

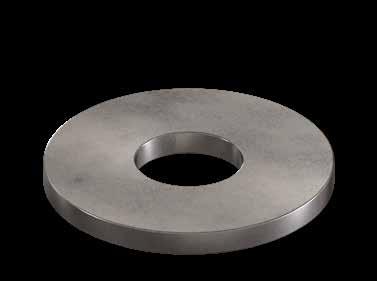

ARANDELA TORNEADA CON REVESTIMIENTO C4 EVO

SNK EVO BUCKET

TORNILLOS SNK EVO ENVASADOS EN CUBETAS

• Tornillos estructurales universales SNK EVO disponibles en un práctico envase

• Envase que garantiza la durabilidad incluso cuando llueve

• Cubeta de PET, duradero, resistente a los golpes y reutilizable

Para más información sobre el tornillo SNK EVO, véase pág. 24.

A espesor máximo fijable

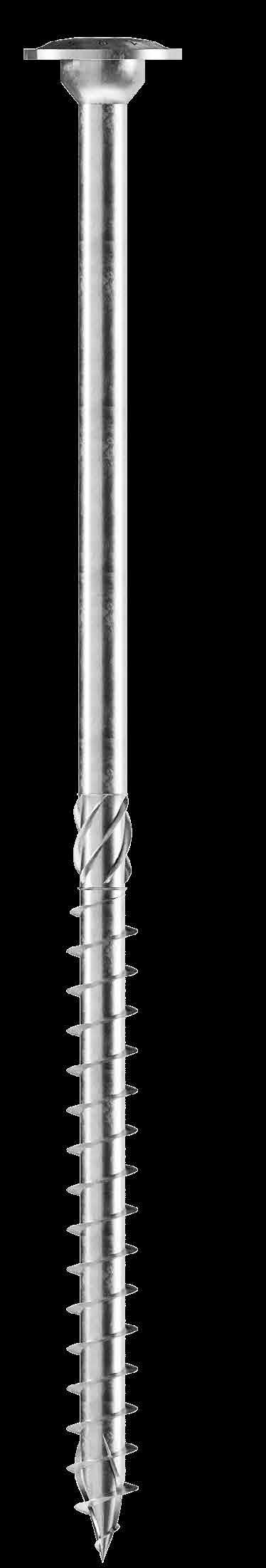

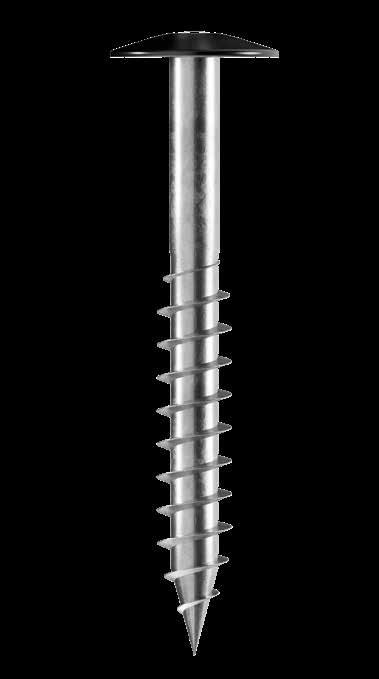

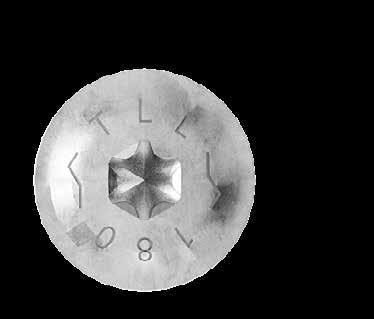

TORNILLO PARA MADERA DE CABEZA ANCHA

• Tornillo universal de cabeza ancha para diferentes aplicaciones, desde pequeñas estructura hasta edificios de madera

• Gracias a la punta 3 THORNS, se reducen las distancias mínimas de instalación. En consecuencia, los costes y los tiempos para realizar el proyecto son menores

• La cabeza ancha sustituye a la arandela y garantiza una elevada resistencia a la tracción. Ideal en presencia de viento o de variaciones dimensionales de la madera

• Certificado para aplicaciones estructurales con solicitaciones en cualquier dirección con respecto a la fibra, uso en CLT y maderas de alta densidad, como LVL

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

espesor máximo fijable

TORNILLO PARA MADERA DE CABEZA ANCHA

• Prestaciones mecánicas equivalentes a las de los tornillos TLL y resistencia a la corrosión del revestimiento EVO a base de resina epóxica y partículas de aluminio

• Con la punta 3 THORNS, el agarre de los tornillos es más fiable y rápido, aunque se mantienen las prestaciones mecánicas habituales

• Para uso en exteriores en clase de servicio 3 y en clase de corrosividad atmosférica C4 (zonas costeras e industriales) ensayada por el Research Institutes of Sweden - RISE.

• Revestimiento adecuado para su uso en exteriores en maderas con un nivel de acidez (pH) superior a 4, como abeto, alerce y pino

técnica disponible en línea

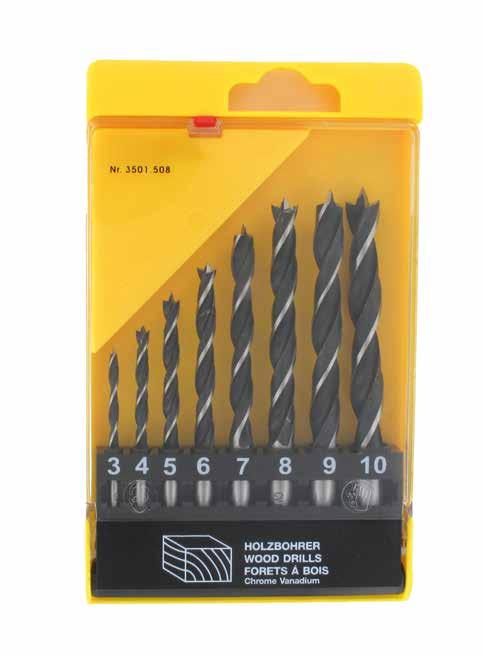

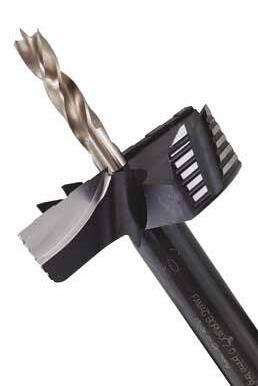

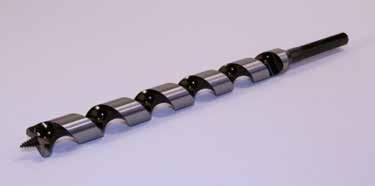

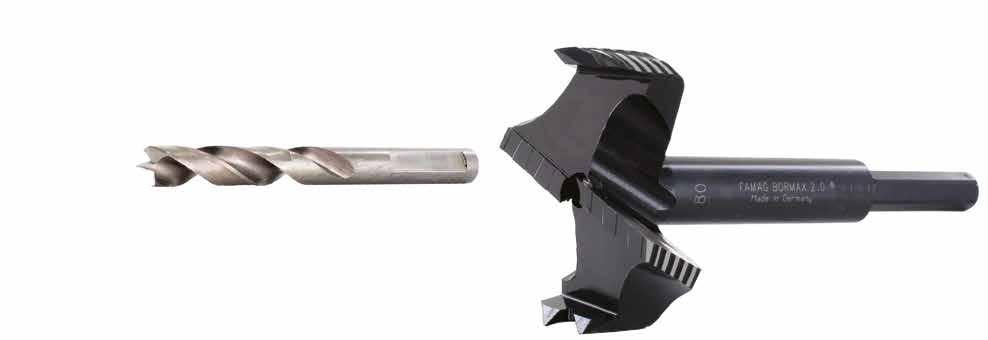

BROCAS LEWIS Y SNAIL

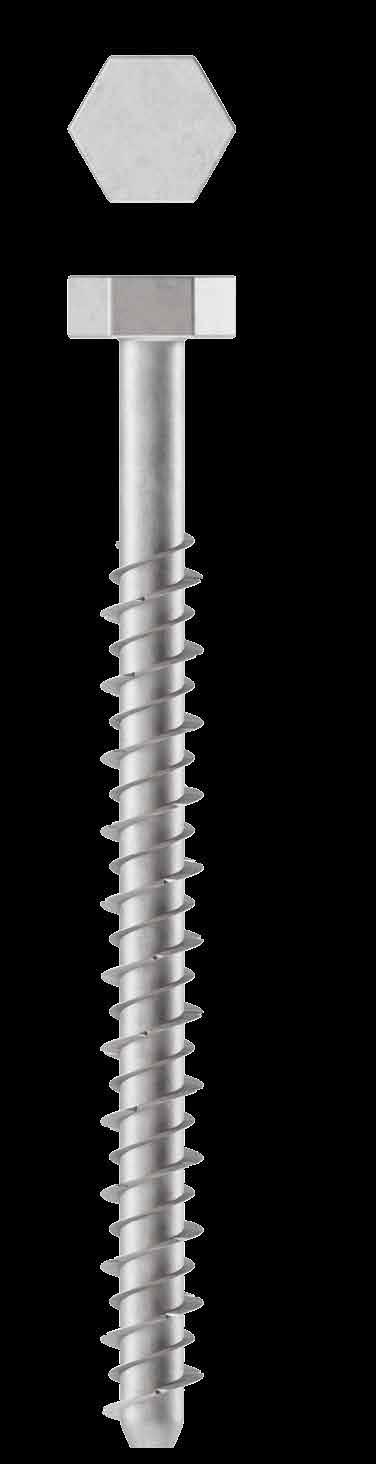

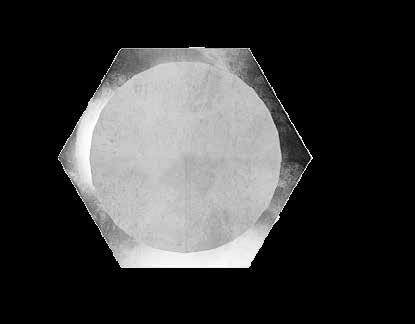

TIRAFONDO

• Debido a la cabeza hexagonal es idóneo para el uso con placas en aplicaciones acero-madera

• Tornillo certificado con marcado CE conforme con EN 14592

• Geometría según normas DIN 571 y UNI 704

Ficha técnica disponible en línea

(*) Sin marcado CE.

TIRAFONDO

• De acero inoxidable A2 | AISI304 para aplicación en exteriores (clase de servicio 3)

• Debido a la cabeza hexagonal es idóneo para el uso con placas en aplicaciones acero-madera

• Geometría según normas DIN 571 y UNI 704

TORNILLO TODO ROSCA CON CABEZA CILÍNDRICA

• Ideal para acoplar vigas mediante fijación oculta sin herrajes a la vista y para sujetar uniones de paneles de CLT de forjados y paredes

• La cabeza cilíndrica es ideal para uniones ocultas. Garantiza protección contra el fuego y buen comportamiento sísmico

• Todo rosca de acero de alta resistencia para un excelente rendimiento a la tracción

• Óptimos para realizar cenadores y subestructuras para terrazas

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

HOJA DE CÁLCULO “GWZ CALCULATOR”

Descarga “GWZ calculator” en www.holztechnic.com/es/fogli-di-calcolo

GWZ EVO FRAME

TORNILLO TODO ROSCA CON CABEZA CILÍNDRICA

• Tornillo estructural de cabeza cilíndrica con revestimiento EVO a base de resina epóxica y partículas de aluminio

• Ideal en las uniones entre elementos de madera de sección pequeña, como los travesaños y los montantes de las estructuras de entramado ligero

• Para uso en exteriores en clase de servicio 3 y en clase de corrosividad atmosférica C4 ensayada por el Research Institutes of Sweden - RISE

• Gracias a la punta 3 THORNS, las distancias de instalación se reducen

Ficha técnica disponible en línea

AMBIENTE MATERIAL

SNK EVO

TORNILLO PARA MADERA DE CABEZA AVELLANADA pág. 24

TLL EVO

TORNILLO PARA MADERA DE CABEZA ANCHA pág. 27

BROCAS LEWIS

BROCAS HELICOIDALES PARA MADERAS BLANDAS pág. 314

TORNILLOS PARA MADERA

SC3 C4 T3

TORNILLO DOBLE ROSCA PARA AISLAMIENTO

• Permite la fijación continua y sin interrupciones del paquete de aislamiento del techo. Limita los puentes térmicos de conformidad con los reglamentos del ahorro energético

• Conector para aislante duro, blando y en fachada certificado CE según ETA-11/0030

• Cabeza cilíndrica ideal para inserción oculta en el rastrel

• Con la punta 3 THORNS se reducen las distancias mínimas de instalación y es posible la fijación en elementos de menores dimensiones

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

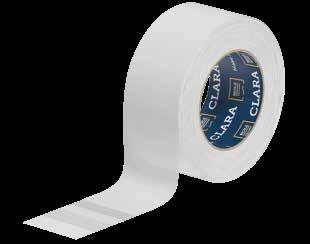

CINTA SELLANTE PUNTO CLAVO DE ALTA ADHESIVIDAD pág. 221

CINTA SELLANTE PUNTO CLAVO BIADHESIVA DE ALTA ADHESIVIDAD pág. 221

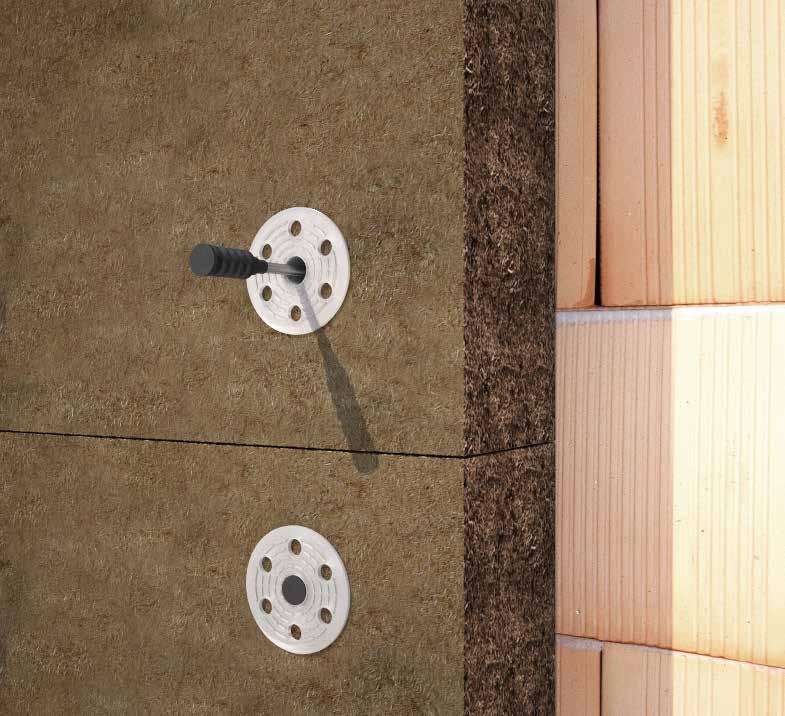

TACO PARA FIJACIÓN DE AISLANTE SOBRE ALBAÑILERÍA pág. 167

ARANDELA PARA FIJACIÓN DE AISLANTE EN LA MADERA pág. 167

SC2 C2 T2

CLC

CONECTOR MADERA-HORMIGÓN

• CLC es el conector para pisos madera-hormigón

• Los forjados mixtos madera-hormigón son una solución eficaz para lograr altas prestaciones en términos de resistencia y de rigidez, tanto en forjados existentes como en intervenciones nuevas

• La contrarrosca bajo cabeza sirve de indicador de colocación durante la instalación y crea un aumento de la estanqueidad del conector dentro del hormigón

• Sistema certificado, autoperforante, reversible, rápido, en seco y no invasivo. Ideal para la recuperación de forjados

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

FLOOR BYTUM SILENT EDGE SIGNO

LÁMINA BAJO SOLERA RESILIENTE EN BETÚN Y FIELTRO DE POLIÉSTER pág. 251

BANDA PERIMETRAL AUTOADHESIVA pág. 249

pág. 212

LBA-HT

CLAVO ANKER

• Clavo con cuello moleteado para una mejor resistencia a la extracción

• Clavo certificado de acuerdo con ETA para fijar placas metálicas en estructuras de madera

• Los valores más altos de resistencia al corte y a la tracción del mercado

• Disponible también de acero inoxidable A4 | AISI316

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

Zn 410

ELECTRO PLATED A4 AISI 316

LBA-HT LBAI

LBA-HT - clavos a granel

LBA-HT 25 PLA

LBA-HT 34 PLA

Compatibles con la clavadora palmar manual HH3731

LBAI - clavos a granel

LBA-HT 25 PLA | clavos encintados en tira de plástico 25°

LBA-HT 34 PLA - clavos encintados en tira de plástico 34°

Compatibles con clavadora de tiras 34° ATEU0116.

ATEU0116 HH3731 JOKER

CLAVADORA PALMAR CON CARGADOR pág. 296

CLAVADORA PALMAR MANUAL pág. 296

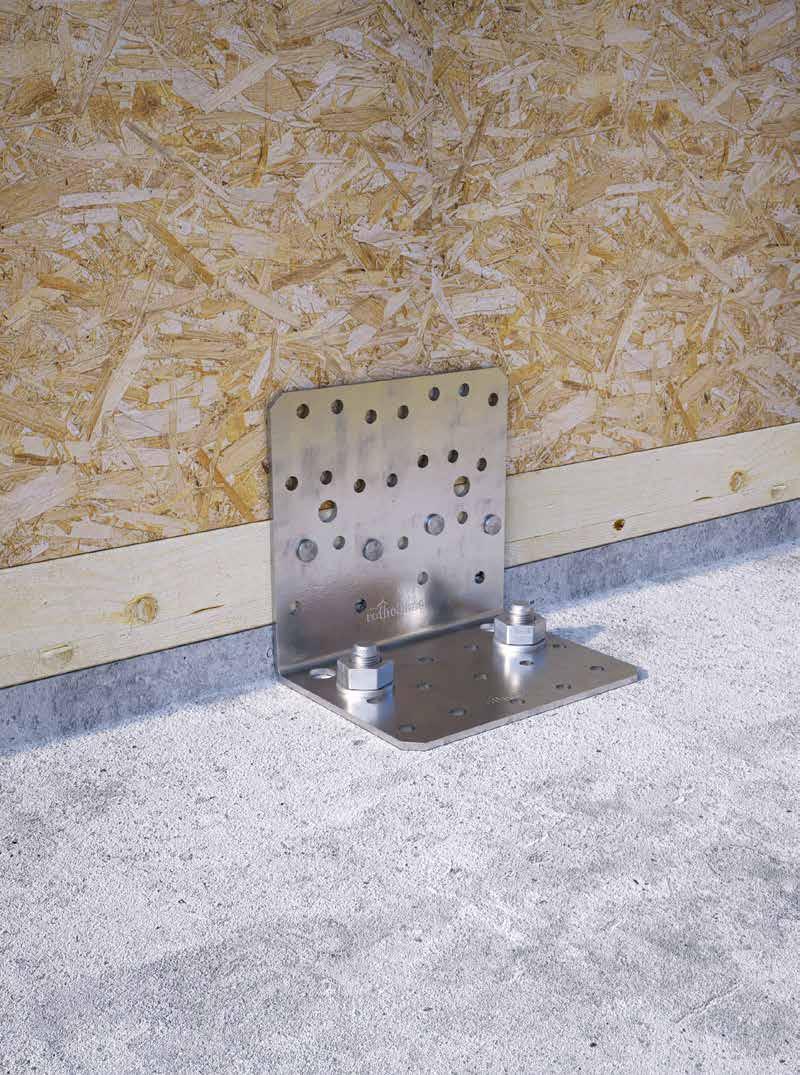

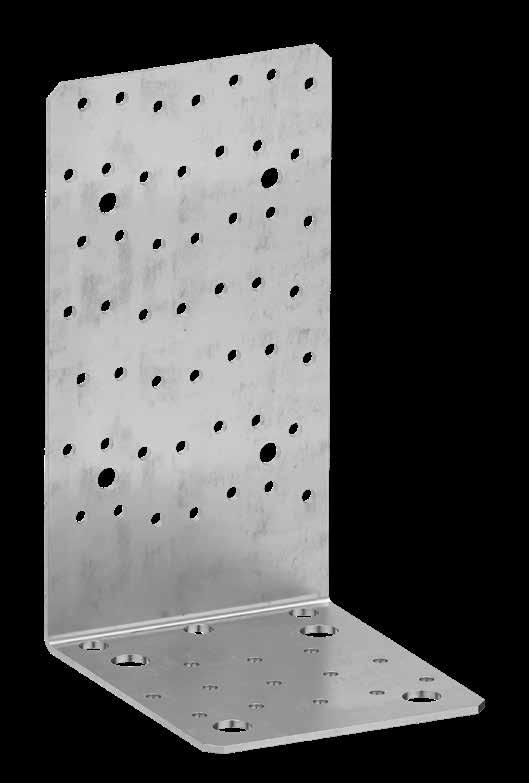

ANGULARES PARA FUERZAS DE CORTE Y DE TRACCIÓN desde pág. 95

TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO

• Tornillo desarrollado y certificado para fijar placas metálicas

• La geometría de la cabeza, diseñada para encastrase en el agujero de la placa metálica, garantiza excelentes prestaciones estáticas

• Extraordinarios valores de resistencia al corte y a la tracción

• Ensayado y certificado para su uso en una gran variedad de maderas ingenierizadas, como CLT, GL, LVL, OSB y Beech LVL

Ficha técnica disponible en línea

AMBIENTE MATERIAL

Bajo pedido disponible la versión EVO.

PLACA MADERA-MADERA PARA FUERZAS DE TRACCIÓN desde pág. 105

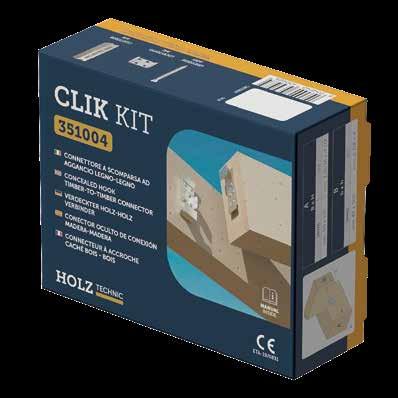

CONECTOR OCULTO DE CONEXIÓN MADERAMADERA desde pág. 78

SOPORTE OCULTO CON Y SIN AGUJEROS desde pág. 84

SC2 C2 T2

AP espesor placa

KGL EVO

TORNILLO CON REVESTIMIENTO C4 EVO Y CABEZA TRONCOCÓNICA

• Revestimiento EVO multicapa a base de resina epóxica y partículas de aluminio. Ausencia de herrumbre tras 1440 horas de exposición en niebla salina (ISO 9227)

• Se puede utilizar en exteriores, en zonas costeras e industriales

• Ideal para aplicaciones en pies de pilar, perfiles metálicos y, en general, conexiones en placas fina y gruesas

AP

• Cabeza reforzada para unas conexiones más seguras en placas gruesas

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

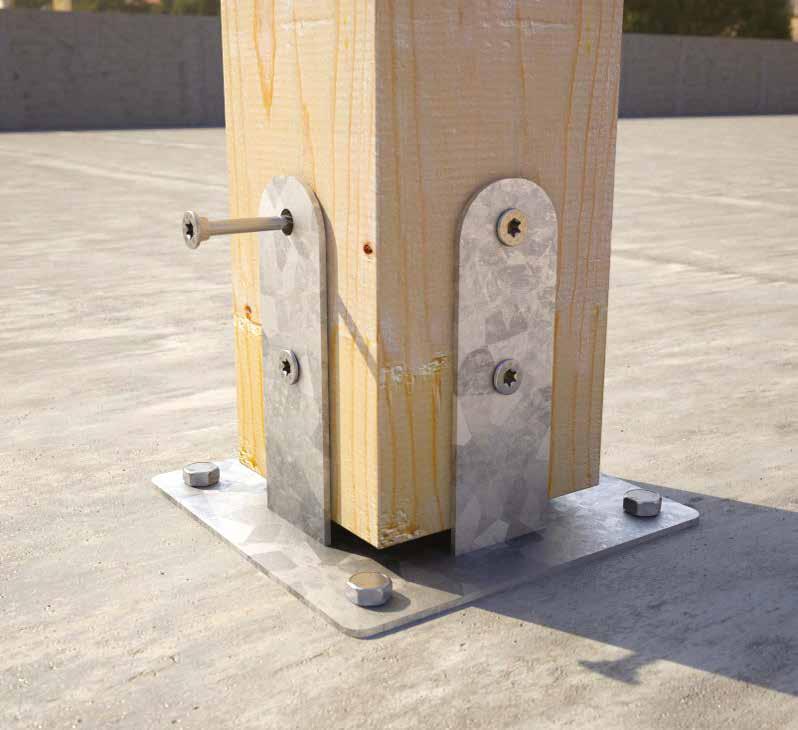

PIES DE PILAR

desde pág. 116

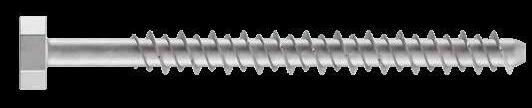

ANCLAJES ATORNILLABLES pág. 155

WHT PLATE T

PLACA MADERA-MADERA PARA FUERZAS DE TRACCIÓN desde pág. 105

SBD-HT

PASADOR AUTOPERFORANTE

• La nueva punta autoperforante reduce al mínimo los tiempos de inserción en sistemas de conexión madera-metal (hasta 10 mm de espesor)

• La cabeza cilíndrica oculta garantiza un rendimiento estético ideal y permite satisfacer los requisitos de resistencia al fuego

• La nueva punta permite aplicaciones en posiciones difíciles de alcanzar (fuerza de aplicación reducida)

• Instalación en horizontal con una fuerza aplicada de 25 kg y en vertical con una fuerza aplicada de 40 kg

• Sistema autoperforante para uniones ocultas madera-acero y madera-aluminio. Utilizable con atornilladores de 600-2100 rpm con:

- acero S235 ≤ 10,0 mm

- acero S275 ≤ 10,0 mm

- acero S355 ≤ 10,0 mm

Ficha técnica disponible en línea

SBD-HT L ≤ 75 mm SBD-HT L ≥ 95 mm

SOPORTE OCULTO CON Y SIN AGUJEROS desde pág. 84

PASADOR LISO

• Pasadores de acero S355 (Ø16 y Ø20) y S235 (Ø8 y Ø12) que garantizan la máxima resistencia al corte en ámbito estructural

• Extremidad cónica para facilitar la inserción en el agujero preparado en la madera. Disponible en la versión de 1,0 m

• Pasador certificado con marcado CE

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

STA - pasador liso de acero al carbono S235-S355

STA A2 | AISI304 - pasador liso de acero inoxidable(1)

TORNILLO DISTANCIADOR

MADERA-MADERA

• Rosca bajo cabeza con geometría específicamente estudiada para generar y regular la distancia entre los materiales acoplados

• La doble rosca con paso diferencial es ideal para regular la posición de los rastreles en la fachada y garantizar la alineación vertical

• Ideal para nivelar paneles, rastrelados, falsos techos y suelos

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

TORNILLOS Y CONECTORES

MINI

TORNILLO DOBLE ROSCA CABEZA OCULTA

• Tornillos de acero al carbono con revestimiento anticorrosión coloreado, para uso en exteriores en clase de servicio 3 en maderas no ácidas (T3)

• Versión de acero inoxidable A4 | AISI316 para ambientes con elevada corrosividad atmosférica o de la madera

• La rosca inversa bajo cabeza garantiza una excelente capacidad de tiro. Cabeza cónica invertida de pequeñas dimensiones para un óptimo efecto de ocultamiento

• El cuerpo trilobular permite cortar las fibras de la madera durante el atornillado.

• Uso en tablas de madera con densidad < 780 kg/m3 (sin pre-agujero) y < 880 kg/m3 (con pre-agujero). Aplicable en tablas de WPC, con pre-agujero

• Disponible en versión encintada MINI STRIP para aumentar la velocidad de colocación

GAMA DE COLORES

DISPONIBLES:

A espesor máximo fijable

Ficha técnica disponible en línea

AMBIENTE

MINI COLOR

(*)Tornillo de rosca total.

NOTA: en superficies y acabados verticales, como fachadas, los residuos de revestimiento causados por la instalación del tornillo pueden provocar manchas oscuras cerca de la fijación.

gris topo

negro verde arena

marrón

ORGANIC COATING

MINI COLOR

TOOL CALCULATION

A4 | AISI316

de rosca total.

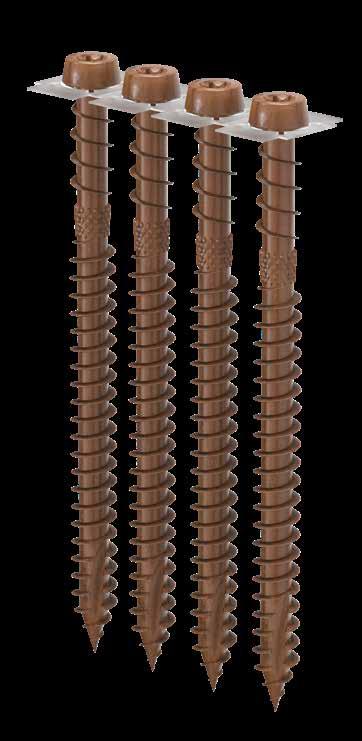

MINI COLOR STRIP

TORNILLO DOBLE ROSCA CON CABEZA OCULTA VERSIÓN ENCINTADA

• Disponible en versión encintada para una instalación rápida y precisa

• Ideal para proyectos de grande tamaño

CONECTOR Y DISTANCIADOR OCULTO PARA TERRAZAS pág. 54

CONECTOR OCULTO PARA TERRAZAS pág. 55

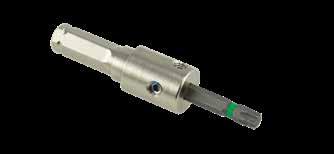

DISPOSITIVO DE ATORNILLADO AUTOMÁTICO CON TOPE DE PROFUNDIDAD pág. 299

SNK EVO

TORNILLO PARA MADERA DE CABEZA AVELLANADA

• Prestaciones mecánicas equivalentes a las de los tornillos SNK con resistencia a la corrosión del revestimiento EVO a base de resina epóxica y partículas de aluminio

• Con la punta 3 THORNS, el agarre de los tornillos es más fiable y rápido, aunque se mantienen las prestaciones mecánicas habituales

• Revestimiento adecuado para aplicaciones en exteriores (zonas costeras e industriales) en maderas con un pH superior a 4, como abeto, alerce y pino

A espesor máximo fijable

A

• Ausencia de herrumbre tras 1440 horas de expo-

disponible en línea

AMBIENTE

MATERIAL

NOTA: códigos y más información en la pág. 24.

NOTA: en superficies y acabados verticales, como fachadas, los residuos de revestimiento causados por la instalación del tornillo pueden provocar manchas oscuras cerca de la fijación.

SNK EVO BUCKET

TORNILLOS SNK EVO ENVASADOS EN CUBETAS

• Los tornillos también se pueden utilizar en terrazas

Para más información sobre el tornillo SNK EVO, véase pág. 24.

A espesor máximo fijable

TORNILLO CABEZA REDONDA Y CUELLO REFORZADO

• Cabeza avellanada con geometría de gota y curvado superficial para un efecto estético agradable y un firme agarre con la punta

• Cuello de diámetro aumentado y resistencia a la torsión elevada para un atornillado fuerte y seguro

• En acero inoxidable de tipo austenítico A2 | AISI305. Ofrece alta resistencia a la corrosión

• Adecuado para aplicaciones en exteriores hasta 1 km del mar y en la mayoría de maderas ácidas de clase T4

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

A

BFO BUCKET

TORNILLOS BFO ENVASADOS EN CUBOS 1000

• Los tornillos también se pueden utilizar en terrazas

BFO BUCKET

TORNILLOS BFO ENVASADOS EN CUBOS 1000

• Disponible en prácticos envases de 1000 unidades

• El envase garantiza durabilidad incluso cuando llueve

• Cubeta de PET, duradero, resistente a los golpes y reutilizable

Para más información sobre el tornillo BFO véase pág. 47.

AMBIENTE MATERIAL

5

SCA-HT BUCKET

TORNILLOS SCA-HT ENVASADOS EN CUBOS 1000

• Tornillo de rosca parcial optimizado para unos óptimos resultados a un coste limitado. Bajo cabeza liso, ideal para fijar clips y bisagras de acero inoxidable

• Disponible en prácticos envases de 1000 unidades

• El envase garantiza durabilidad incluso cuando llueve

SNK EVO BUCKET

TORNILLOS SNK EVO ENVASADOS EN CUBETAS

• Disponible en prácticos envases de 1000 unidades

• El envase garantiza durabilidad incluso cuando llueve

• Cubeta de PET, duradero, resistente a los golpes y reutilizable

Para más información sobre el tornillo SNK EVO, véase pág. 24.

ZKK A2

TORNILLO DE CABEZA CILÍNDRICA OCULTA

• Especial punta con geometría de espada concebida para perforar de forma eficaz y sin pre-agujero las maderas de altísima densidad

• La rosca bajo cabeza, de diámetro aumentado, asegura una eficaz resistencia a la tracción garantizando el acoplamiento de los elementos de madera. Cabeza oculta

• Para uso en exteriores en ambientes muy agresivos, en tablas de madera con densidad < 780 kg/m3 (sin pre-agujero) y < 1240 kg/m3 (con pre-agujero). Aplicable en tablas de WPC, con pre-agujero

• De acero inoxidable A2 | AISI 304, adecuado para superficies y acabados verticales, como fachadas

A espesor máximo fijable

A

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

ZKK A2 | AISI304

NOTA: en superficies y acabados verticales, como fachadas, los residuos de revestimiento causados por la instalación del tornillo pueden provocar manchas oscuras cerca de la fijación.

TORNILLO CON CABEZA AVELLANADA

• Gracias a la punta 3 THORNS se reducen las distancias mínimas de instalación. Se pueden usar más tornillos en menos espacio y tornillos más grandes en elementos más pequeños

• Nueva punta, rosca asimétrica especial, fresa avellanadora alargada y estrías cortantes bajo cabeza garantizan una resistencia a la torsión del tornillo y un atornillado seguro

• Acero inoxidable de tipo austenítico A2. Ofrece alta resistencia a la corrosión

• Adecuado para aplicaciones en exteriores hasta 1 km del mar en clase C4 y en la mayoría de maderas ácidas de clase T4

• Para aplicaciones en tablas de madera con densidad < 470 kg/m3 (sin pre-agujero) y < 620 kg/m3 (con pre-agujero)

Ficha técnica disponible en línea

A espesor máximo fijable

DISTANCIA DEL MAR

RESISTENCIA A LA EXPOSICIÓN A CLORUROS

Comparación de la resistencia a la corrosión atmosférica entre diferentes revestimientos a base de zinc y aceros inoxidables utilizados en los tornillos para madera, considerando solo la influencia de los cloruros (salinidad) y sin mantenimiento, según EN 14592:2022 y EN 1993-1-4:2014.

acero inoxidable A4 | AISI316

acero inoxidable A2 | AISI305(3)

acero inoxidable AISI410 revestimiento anticorrosión C4 EVO

SC3

KGA

TORNILLO CABEZA TRONCOCÓNICA UNIVERSAL

• El bajo cabeza plano acompaña la absorción de las virutas y evita el agrietado de la madera garantizando un excelente acabado superficial.

• Gracias a la punta 3 THORNS se reducen las distancias mínimas de instalación. Se pueden usar más tornillos en menos espacio y tornillos más grandes en elementos más pequeños

• Especial rosca asimétrica con longitud aumentada (60%) para una excelente capacidad de tiro. Rosca con paso lento para la máxima precisión al final del atornillado

• Acero inoxidable martensítico: entre todos los aceros inoxidables, es el que ofrece unas prestaciones mecánicas más elevadas

• Adecuado para aplicaciones en exteriores y en maderas ácidas, pero alejadas de agentes corrosivos (cloruros, sulfuros, etc.)

• Adecuado para tablas de madera con densidad <780 kg/m3 sin pre-agujero y tablas de WPC con pre-agujero

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

A espesor máximo fijable CONECTOR Y DISTANCIADOR OCULTO PARA TERRAZAS pág. 54

CONECTOR PARA TERRAZAS pág. 58

BROCAS SNAIL

BROCAS HELICOIDALES PARA MADERAS DURAS pág. 316

AKK COLOR

TORNILLO AUTOPERFORANTE MADERA-ALUMINIO

• AKK COLOR de acero al carbono con revestimiento anticorrosión de color negro para uso en exteriores en maderas no ácidas (T3). Efecto oculto en subestructuras y grapa de color oscuro

• AKK AISI 410: versión de acero inoxidable martensítico AISI 410, adecuada para aplicaciones en exteriores y en maderas ácidas, pero alejadas de agentes corrosivos (cloruros, sulfuros, etc.)

• Punta autoperforante madera-metal con especial geometría de ventilación. Ideal para la fijación de tablas de madera o de WPC con subestructuras de aluminio

• Versión 4x20 mm con longitud reducida ideal para la fijación de grapas, placas y angulares a subestructuras de aluminio. Posibilidad de fijación de los solapamientos aluminio-aluminio

• Uso en exteriores. Tablas de madera con densidad < 880 kg/m3 en aluminio de espesor < 3,2 mm (sin pre-agujero)

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

AKK COLOR AKK AISI 410

COLOR

AKK Ø5

A espesor máximo fijable

(*)Tornillo de rosca total.

s espesor placa de acero S235/St37 espesor placa de aluminio

(*)Tornillo de rosca total.

(**)Tornillo con doble rosca.

s espesor placa de acero S235/St37 espesor placa de aluminio

EASY DECK

SET PARA LA COLOCACIÓN Y FIJACIÓN DE TERRAZAS DE MADERA

• Set completo para la construcción de una terraza de madera de hasta 5 m2 con fijaciones a la vista

• Los tornillos MINI con revestimiento anticorrosión coloreado garantizan una fijación rápida, duradera y estéticamente agradable

• La cinta DECK BAND UV protege los rastreles de la subestructura y, por lo tanto, alarga su vida útil

• Las almohadillas BASE PAD elevan la subestructura del suelo y esto mejora su resistencia a lo largo del tiempo

• Los clips SNAP mantienen la distancia correcta entre la subestructura y las tablas, lo que favorece la microventilación

CÓDIGO descripción área de la terraza unid. [m2]

EASYDECK5 set para la colocación y fijación de terrazas de madera 5 1

El paquete incluye:

TORNILLO DOBLE ROSCA CABEZA OCULTA pág. 44

CONECTOR Y DISTANCIADOR OCULTO PARA TERRAZAS pág. 54

GUÍA DE LOS PRODUCTOS POR m2

CAPA DE FONDO DE GOMA GRANULAR pág. 59

CINTA ADHESIVA BUTÍLICA PARA LA PROTECCIÓN DE LOS RASTRELES pág. 60

Consulta la tabla para comprobar el número de unidades necesarias para cada componente del set EASY DECK en función de la superficie de la terraza con fijaciones a la vista.

La columna resaltada indica la cantidad prevista para 5 m², que corresponden a un paquete EASYDECK5.

superficie terraza m2 *ft2 paquetes necesarios

MINI cód. MNB560

SNAP cód. SNAP

DECK BASE cód. BASEPAD

DECK BAND UV cód. DECKUV75/100

* Valores redondeados a partir de la medida en m2 Los valores de la tabla proporcionan una indicación de la cantidad de tornillos, conectores, soportes y cinta necesarios en función de la superficie.

Se trata de estimaciones aproximadas para ayudar al instalador. Para una correcta instalación, se aconseja utilizar el sargento para terrazas (CRAB MINI/MAXI) y un atornillador de embrague para aplicar los tornillos.

CONECTOR Y DISTANCIADOR OCULTO PARA TERRAZAS

• Versátil. Se puede utilizar como conector oculto para tablas y como distanciador entre tablas y rastreles

• Diseñado para usarse en combinación con un segundo elemento idéntico. El ensamblado de dos piezas permite sumar funciones, lo que aumenta la eficiencia y la practicidad

• Utilizado como distanciador, crea una microventilación debajo de las tablas que impide el estancamiento del agua y garantiza una excelente durabilidad de la terraza

• El material PP (polipropileno) garantiza una larga vida útil a un precio conveniente

Ficha técnica disponible en línea

MATERIAL

FIJACIÓN EN TABLAS

madera WPC aluminio

FIJACIONES

- fijación en madera

ZKK A2 - fijación en madera dura

AKK COLOR - fijación en aluminio

MINI

FLAT

CONECTOR OCULTO PARA TERRAZAS

• Totalmente oculto. El revestimiento negro garantiza un excelente resultado estético

• Instalación rápida y sencilla gracias a la fijación con un solo tornillo y a las lenguetas distanciadoras integradas para juntas precisas. Ideal combinado con el perfil distanciador PROFID

• Permite la colocación de las tablas independientemente de la posición del fresado (simétrico). Provisto de nervaduras superficiales para una alta resistencia mecánica

• Uso en exteriores. Fijación de tablas de madera o de WPC en subestructuras de madera, WPC o aluminio

• Aluminio con revestimiento orgánico de color negro

Ficha técnica disponible en línea

MATERIAL

FIJACIÓN EN TABLAS

madera WPC aluminio

FIJACIONES

MINI - fijación en madera y WPC

AKK COLOR - fijación en aluminio

TOOL CALCULATION

CONECTOR OCULTO PARA TABLAS DE MADERA

• Disponibles en varias medidas para aplicaciones con tablas de diferentes tamaños y espaciamientos de anchura variable

• El acero inoxidable A2 | AISI 304 asegura una elevada resistencia a la corrosión

• La micro-ventilación entre las tablas ayuda la durabilidad de los elementos de madera

• Ideal para tablas con ranurado asimétrico

Ficha técnica disponible en línea

FIJACIONES

KKT X - fijación en madera y WPC

AKK AISI 410 - fijación en aluminio

TOOL CALCULATION

AISI 304

CONECTOR PARA TERRAZAS Y FACHADAS

• En acero inoxidable A2 | AISI304 para una excelente resistencia a la corrosión

• Ideal para pavimentos con juntas de pequeño espesor (de 3,0 mm)

• Para tablas con ranura simétrica como las tablas de WPC o de madera de alta densidad

• Para uso externo en ambientes agresivo, con fijación de tablas de madera o de WPC en subestructuras de madera, WPC o aluminio

Ficha técnica disponible en línea

FIJACIONES

CONECTOR PARA TERRAZAS Y FACHADAS

• De acero galvanizado para una buena prestación a un coste accesible

• Ideal para conseguir terrazas con juntas entre las tablas de pequeño espesor (de 3,0 mm). La fijación se realiza antes del posicionamiento de la tabla

• Para tablas con ranura simétrica como las tablas de WPC o de madera de alta densidad

• Fijación de tablas de madera o de WPC en subestructuras de madera, WPC o aluminio

Ficha técnica disponible en línea d1 CÓDIGO L fijación en unid. [mm] [mm]

FIJACIONES

CÓDIGO

CONECTOR PARA TERRAZAS

• Completamente oculto, garantiza un excelente resultado estético. Ideal tanto para terrazas como para fachadas. Disponible tanto en metal como en plástico

• La microventilación debajo de las tablas impide el estancamiento del agua y garantiza una excelente durabilidad. Reducido aplastamiento de la subestructura gracias a la superficie de apoyo amplia

• Tope de montaje para el posicionamiento preciso del conector. Agujeros con ojal para seguir los movimientos de la madera

• Permite sustituir tablas individuales

• Versión de acero inoxidable A2, ideal para realizar terrazas cerca de ambientes agresivos o con maderas de alta deformabilidad

Ficha técnica disponible en línea

A2

FIJACIONES

MINI A4 | AISI316/MINI COLOR- fijación en madera y WPC para TERRALOCK

Para maderas sujetas a deformaciones, se recomienda usar la versión de metal.

FIJACIONES

KGA - fijación en madera y WPC para TERRALOCK PP

LONA ANTIRRAÍCES

• El tejido no tejido de polipropileno de gramaje 50 g/m2 permite una eficaz separación de la subestructura de la terraza respecto al terreno

• Impide el crecimiento de hierbas y raíces y garantiza la protección de la subestructura. Permeable al agua, permite la escorrentía

• Para uniones y solapamientos, usar la cinta DECK BAND UV

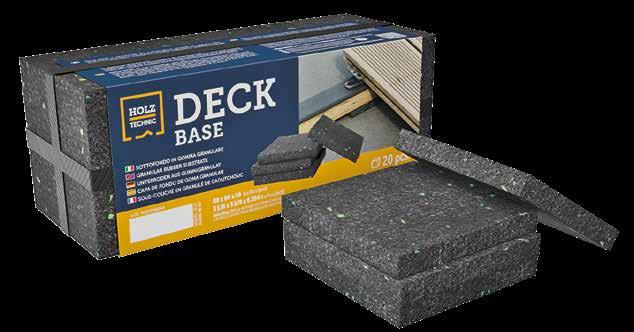

TERRA COVER DECK BASE

CAPA DE FONDO DE GOMA GRANULAR

• Disponible en lámina (GRANULOMAT 1,25 x 10 m), en rollo (GRANULOROLL y GRANULO100) o en pad (BASEPAD 8 x 8 cm). La amplia variedad de formatos asegura un uso muy versátil

• Realizado en gránulos de goma reciclada y termoligada con poliuretano. Resistente a las interacciones químicas, mantiene intactas las características con el tiempo y es reciclable al 100%

• Los gránulos de goma termoligada permiten atenuar las vibraciones y aíslan de los ruidos de pisoteo. Ideal también como separador y como banda resiliente para los desacoplamientos acústicos

• Perfecto como base para subestructuras de terrazas; la permeabilidad al agua lo hace ideal para aplicaciones en exteriores

Ficha técnica disponible en línea

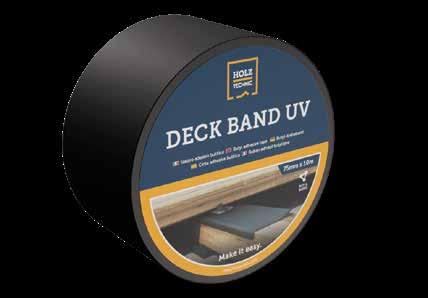

DECK BAND UV

CINTA ADHESIVA BUTÍLICA PARA LA PROTECCIÓN DE LOS RASTRELES

• Ideal para la protección de los rastreles contra el agua y los rayos UV. Utilizable tanto para las terrazas como para las fachadas, garantiza la protección y la durabilidad de los rastreles de madera

• El compuesto de butilo revestido con una película de aluminio en color negro garantiza una alta resistencia contra los rayos UV que penetran entre las juntas de las tablas

Ficha técnica disponible en línea

CÓDIGO B L unid. [mm] [m]

Espesor: 0,8 mm

PROFID

PERFIL DE SECCIÓN CUADRADA

• El perfil de EPDM, crea una microventilación debajo de las tablas que impide el estancamiento del agua y garantiza una excelente durabilidad de la terraza

• El material EPDM garantiza una excelente durabilidad. Realizado con una densidad de más de 1200 kg/m3 garantiza una elevada resistencia al aplastamiento y es ideal también para grandes cargas

CÓDIGO B L s shore A unid. [mm] [m] [mm]

ESTRELLA PARA DISTANCIAS

• Las 5 dimensiones más comunes para la construcción de terrazas y fachadas en una única herramienta

• Permite crear fácilmente juntas uniformes

CÓDIGO espesores unid. [mm]

4, 5, 6, 7, 8 4

BUTÍLICO

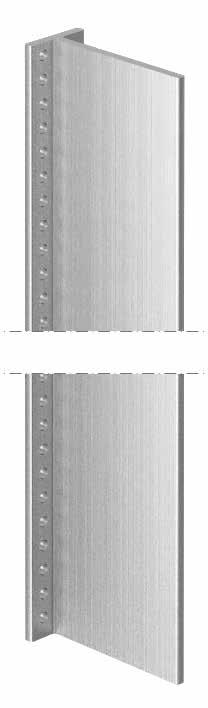

ALU TERRACE

PERFIL DE ALUMINIO PARA TERRAZAS

• Versión ALUTERRA30 para cargas estándar. Versión ALUTERRA50 de color negro para cargas muy grandes y con posibilidad de utilización en ambos lados

• ALUTERRA50, diseñado con una inercia muy alta que permite el posicionamiento de los soportes SUPPORT cada 1,10 m (en la línea media del perfil) incluso con grandes cargas (4,0 kN/m2)

• La subestructura realizada con perfiles de aluminio garantiza una excelente durabilidad de la terraza. El canal de desagüe permite la evacuación del agua y genera una eficaz microventilación

• Versión en aluminio y aluminio con anodización clase 15 de color negro grafito

• Subestructura para terrazas en exteriores, ideal combinado con SUPPORT, fijado lateralmente con tornillos AKK. Sistema duradero, ideal para aplicaciones en exteriores

Ficha técnica disponible en línea

Bajo pedido disponible en versión P = 3000 mm.

ACCESORIOS

FIJACIONES

SUPPORT

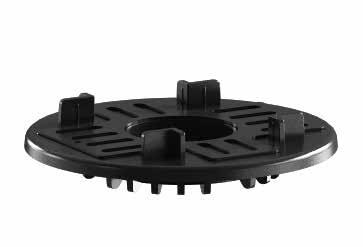

SOPORTE AJUSTABLE PARA TERRAZAS

• La versión Small (SUP-S) permite realces de hasta 37 mm, la versión Medium (SUP-M) de hasta 220 mm y la versión Large (SUP-L) de hasta 1025 mm. En todas las versiones se puede regular la altura

• Sistema robusto, adecuado para cargas elevadas: SUP-S y SUP-M resisten hasta 400 kg y SUP-L hasta 1000 kg

• Todas las versiones son compatibles con un cabezal específico para la fijación lateral al rastrel, que puede ser de madera o aluminio. También está disponible el cabezal SUPLHEAD3 para los acabados con azulejos

• Ideal para el realce y la nivelación de la subestructura en aplicaciones en exteriores

• Material resistente a los rayos UV y utilizable incluso en ambientes agresivos. Ideal combinado con el perfil ALU TERRACE

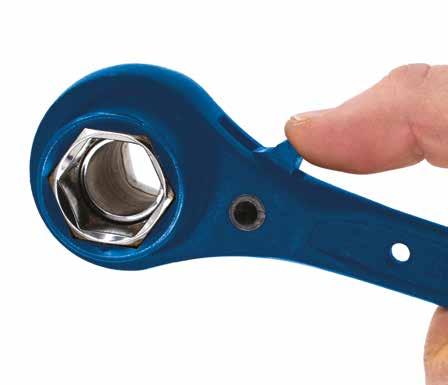

• Gracias a la llave SUPLKEY, SUP-L se puede regular por arriba, con lo cual se garantiza la máxima estabilidad en los pavimentos de baldosas

Ficha técnica disponible en línea

MATERIAL

UTILIZACIÓN

SUPPORT SUP-S

CABEZAL PARA SUP-S

SUPPORT SUP-M SUPSLHEAD1

CABEZALES PARA SUP-M

SUPPORT SUP-L

CABEZAL PARA SUP- L

CÓDIGO descripción B x P Ø Ø1 unid. [mm] [mm]

para

SUPLHEAD3 cabezal para baldosas de cerámica

ALARGADORES Y CORRECTORES DE PENDIENTE PARA SUP-M Y SUP-L

SUPMEXT30 alargador para SUP-M, SUPLEXT100 alargador para SUP-L

ACCESORIOS

CÓDIGO descripción

SUPLRING1 anillo de bloqueo de la basculación

SUPLRING2 anillo de bloqueo de la rotación 5 Los accesorios SUPLKEY y SUPLRING2 se pueden utilizar solo con el cabezal SUPLHEAD3.

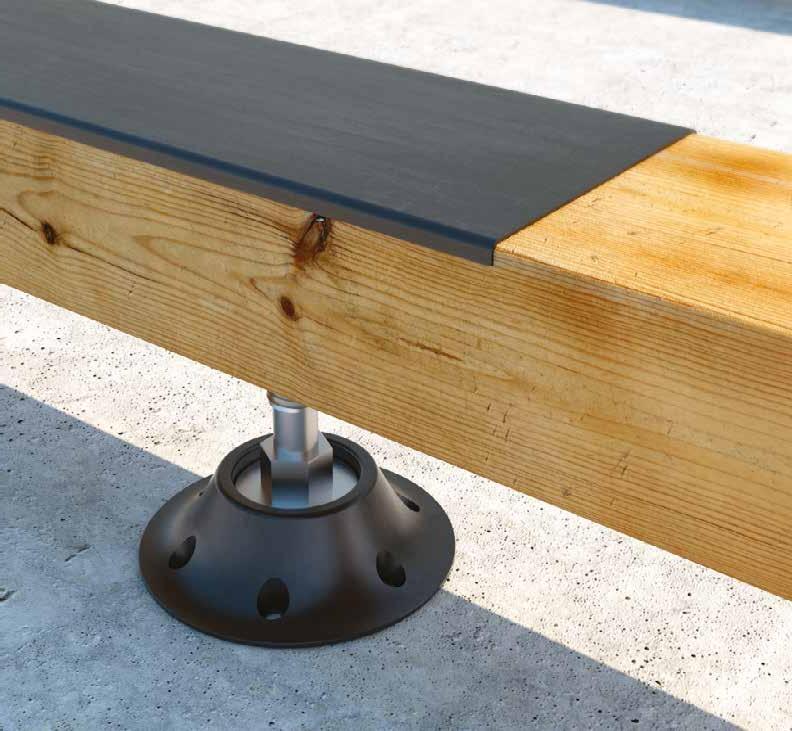

SOPORTE AJUSTABLE PARA TERRAZAS

• De altura regulable, este soporte es ideal para corregir rápidamente las variaciones de altura de la capa de fondo. El realce favorece además una ventilación bajo los rastreles

• Posibilidad de ajuste tanto por abajo con llave inglesa SW 10 como por arriba con destornillador plano. Sistema rápido, cómodo y versátil

• La base de apoyo de material plástico TPE reduce los ruidos de pisoteo. La base articulada es capaz de adaptarse a superficies inclinadas

• Acero al carbono con zincado galvanizado

• Realce y nivelación de la subestructura

Ficha técnica disponible en línea

MATERIAL

UTILIZACIÓN ALTURA

posibilidad de regulación por arriba y por abajo

POP TOOLS

¡Aprovecha al máximo tus espacios de exposición gracias a nuestros sistemas!

Solicita información a tu asesor técnico.

TORNILLO AUTOPERFORANTE PARA

• Punta autoperforante con geometría de ventilación. Excelente capacidad de perforación de hasta 6 mm en el acero (1,5 mm para la versión L = 22 mm)

• Tornillo autorroscante para acero y cabeza hexagonal con falsa arandela SW 10

• Tornillo de acero carbonitrurado con tratamiento galvanizado blanco

• Incluye arandela integrada con junta de EPDM para una fijación estanca al agua

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

s espesor perforable placa metálica (acero o aluminio)

A espesor fijable

MTS A2

TORNILLO PARA CHAPA

• Ideal en combinación con arandela WBAR para fijación estanca sobre chapa con pre-agujero

• La cabeza hexagonal facilita el desmontaje

• El acero inoxidable A2 | AISI304 asegura elevada resistencia a la corrosión y excelente durabilidad en ambientes incluso agresivos

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

A espesor fijable

ARANDELA INOXIDABLE CON JUNTA DE SELLADO pág. 74

TORNILLO AUTOPERFORANTE PARA ACERO CABEZA HEXAGONAL pág. 67

TAPA DE CHAPA RECUBIERTA CON JUNTA DE PE pág. 75

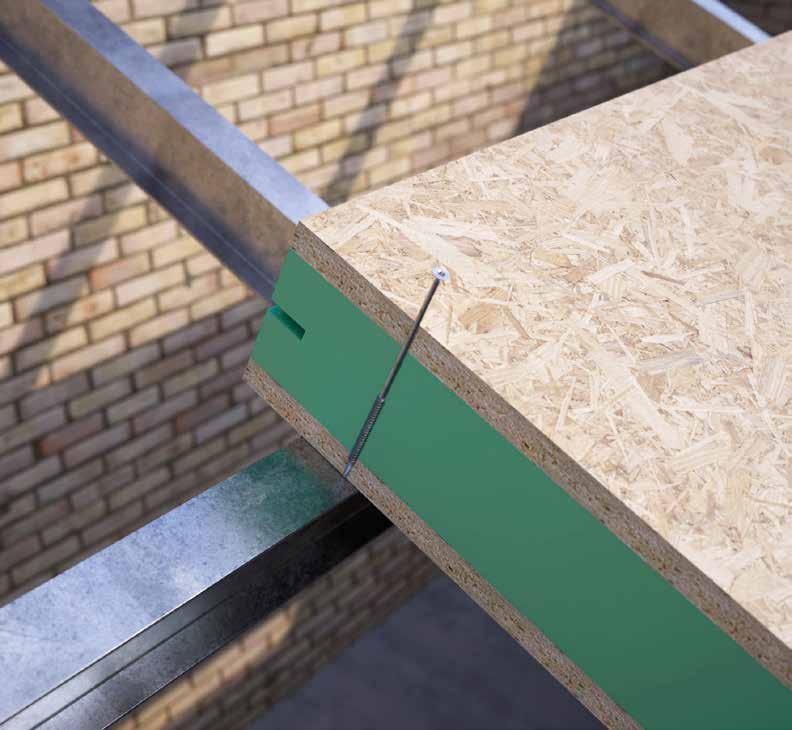

TORNILLO AUTOPERFORANTE MADERA-METAL

• Punta autoperforante especial de acero al carbono con geometría de ventilación, eficaz en aluminio y acero. Aletas de protección de la rosca durante la penetración en la madera

• Cabeza y cuerpo realizados en acero inoxidable A2 | AISI304 para conseguir altas resistencias a la corrosión

• Avellanadores bajo cabeza con alta capacidad de corte para obtener un acabado limpio en el elemento de madera

• Fijación directa y sin pre-agujero de elementos de madera a subestructuras de acero (espesor máximo de 6,0 mm)

Ficha técnica disponible en línea

AMBIENTE MATERIAL

A espesor máximo fijable

A s

sS espesor placa de acero S235/St37 sA espesor placa de aluminio

SIEMPRE AL LADO DEL DISTRIBUIDOR

El asesor técnico es la primera persona con la que debes contactar para cualquier duda sobre la colocación, la formación de los colaboradores, asistencia para la decoración del punto de venta o cualquier problema en general.

Además, pueden recurrir al Servicio de Atención al Cliente y al Servicio de Asistencia Técnica de nuestros ingenieros.

TORNILLO AUTOPERFORANTE

• Certificada CE según la norma EN 14592

• Punta autoperforante con geometría de ventilación para perforaciones hasta 8 mm en aluminio y hasta 6 mm en acero

• Aletas de protección de la rosca: máxima eficiencia de la rosca y adhesión entre la madera y el metal

• Avellanadores bajo cabeza con alta capacidad de corte para obtener un perfecto acabado superficial sobre el elemento de madera

• Ideal para aplicaciones estructurales madera-metal en las que se requiere calidad, seguridad y prestaciones constantes

A espesor máximo fijable

Ficha técnica disponible en línea

AMBIENTE MATERIAL

sS espesor placa de acero S235/St37

sA espesor placa de aluminio

TORNILLO

AUTOPERFORANTE

MADERA-METAL

• Certificada CE según la norma EN 14592

• Punta autoperforante con geometría de ventilación para perforaciones hasta 10 mm en aluminio y hasta 8 mm en acero

• Aletas de protección de la rosca: máxima eficiencia de la rosca y adhesión entre la madera y el metal

• Rosca parcial optimizada para fijar paneles sándwich en acero, incluso de gran espesor

• Avellanadores bajo cabeza con alta capacidad de corte para obtener un perfecto acabado superficial sobre el elemento de madera.

A espesor máximo fijable

Ficha técnica disponible en línea

AMBIENTE MATERIAL

A s

sS espesor placa de acero S235/St37

sA espesor placa de aluminio

SC2 C2 T2

FAS A4

TORNILLOS PARA FACHADAS

• Gracias a la cabeza ancha, al cuerpo parcialmente roscado y a la punta autorroscante, es el tornillo ideal para fijar elementos de fachada (paneles de HPL, placas de fibrocemento, etc.) en subestructuras de madera

• Acero inoxidable austenítico A4 | AISI316 para una excelente resistencia a la corrosión

• Ideal para ambientes cerca del mar en clase de corrosividad C5 y para la inserción en las maderas más agresivas de clase T5

• Disponible en blanco, gris o negro para una perfecta uniformidad cromática con el panel

• El color de la cabeza se puede personalizar bajo pedido

GAMA DE COLORES DISPONIBLES:

AMBIENTE

MATERIAL Ficha técnica disponible en línea

FAS A4 - acero inoxidable

FAS W - blanco

acero inoxidable blanco negro gris antracita

FAS N - negro

FAS G - gris antracita

SC3

MCS A2

TORNILLO CON ARANDELA PARA PLACAS

• Tornillo de acero inoxidable A2 | AISI304 con arandela integrada en acero inoxidable A2 | AISI304 y junta de estanqueidad de EPDM

• El acero inoxidable A2 | AISI304 garantiza una alta resistencia a la corrosión

• Cabeza abombada con huella TX para una fijación segura de obras de hojalatería en madera o enfoscado

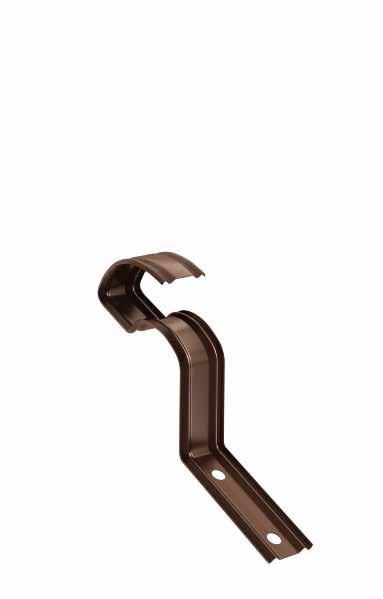

• Ideal para fijar elementos de carpintería metálica, como canalones y solapamientos de chapa, a subestructuras de madera en exteriores

• Disponible en color cobre, blanco y marrón chocolate

Ficha técnica disponible en línea

AMBIENTE

GAMA DE COLORES DISPONIBLES:

MCS A2 - acero inoxidable

acero inoxidable marrón chocolate acabado cobre

MATERIAL blanco grisáceo

MCS M - marrón chocolate

MCS CU - acabado cobre

MCS B - blanco grisáceo

ARANDELA INOXIDABLE CON JUNTA DE SELLADO

• Estanqueidad al agua y excelente sellado debido a la junta de EPDM

• Ideal para uso en exteriores: junta flexible de EPDM y arandela de acero inoxidable A2 | AISI 304, resistente a los rayos UV

• Compatible con los tornillos TLL EVO Ø6 (sin pre-agujero en chapas de hasta 0,7 mm) o con tornillo MTS de acero inoxidable A2 (con pre-agujero)

• Ideal también para aplicaciones en paneles sándwich, ondulados y en teja falsa

Ficha técnica disponible en línea

AMBIENTE

TORNILLO PARA MADERA DE CABEZA ANCHA

pág. 27

TORNILLO AUTOPERFORANTE PARA ACERO CABEZA HEXAGONAL pág. 67

TAPA DE CHAPA RECUBIERTA CON JUNTA DE PE pág. 75

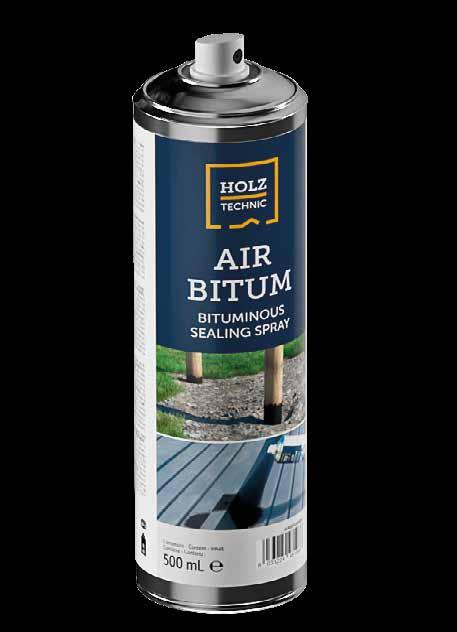

LÁMINA BITUMINOSA SELLANTE SPRAY, LISTA PARA USAR pág. 204

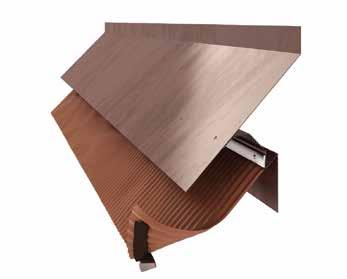

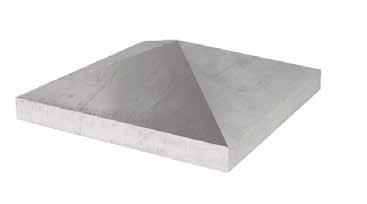

TAPA DE CHAPA RECUBIERTA CON JUNTA DE PE

• Tapas de acero al carbono prebarnizado; versión de 40x50 mm disponible también en aluminio

• Junta de PE para una cierre estanco, disponible en medidas adecuadas para las principales chapas

• Disponible en diferentes colores para adaptarse a cualquier exigencia estética de las cubiertas

PARA MADERA DE CABEZA ANCHA

pág. 27

CPL - blanco grisáceo

CPL - rojo siena

CPL - marrón oscuro

CÓDIGO

GAMA DE COLORES DISPONIBLES: blanco grisáceo rojo

TORNILLO AUTOPERFORANTE PARA ACERO CABEZA HEXAGONAL

pág. 67

TORNILLO

PLACAS Y ANGULARES

ANGULARES DE ALTAS PRESTACIONES

ANGULARES A TRACCIÓN

PLACAS DE TRACCIÓN

PLACAS DE CORTE

PLACAS PERFORADAS

CLIK

CONECTOR OCULTO DE CONEXIÓN

MADERA-MADERA

• Excelente solución para pequeñas estructuras temporales que deben desmontarse y volverse a montar cuando llega el buen tiempo. El montaje puede ser a la vista u oculto para asegurar la resistencia al fuego

• Se fija con un único tipo de tornillo: SBL para aplicaciones en el interior, LBS EVO para aplicaciones en el exterior en condiciones no agresivas

• También disponible en prácticos KITS con tornillos y accesorios incluidos, pensados para las aplicaciones más comunes

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

¡LOCKSTOP no incluidos!

Tornillos y LOCK STOP no incluidos en el paquete. (1)Número de tornillos por par de conectores. (2)Número de pares de conectores.

FIJACIONES

CLIK KIT

• Tres prácticos kits en diferentes dimensiones, pensados para las aplicaciones más comunes. Se pueden utilizar con vigas de sección reducida para realizar estructuras, cenadores y mobiliario

• Se fija con un único tipo de tornillo (incluido): LBS EVO para aplicaciones en el exterior en condiciones no agresivas

• Excelente solución para pequeñas estructuras temporales que deben desmontarse y volverse a montar cuando llega el buen tiempo

Ficha técnica disponible en línea

El paquete incluye: El paquete incluye: El paquete incluye:

SBL | TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO

SBL EVO | TORNILLO C4 EVO CON CABEZA REDONDA Y BAJO CABEZA PLANO

LOCK T MIDI

CONECTOR OCULTO DE CONEXIÓN

MADERA-MADERA

• Ideal para cobertizos, pérgolas, forjados o construcciones de entramado pesado, como viga y pilar; excelente tolerancia de instalación

• Se fija con un único tipo de tornillo: LBS para aplicaciones en el interior, LBS EVO para aplicaciones en el exterior en condiciones no agresivas

• El montaje puede ser a la vista u oculto para asegurar la resistencia al fuego

Ficha técnica disponible en línea

CLASE DE SERVICIO

¡LOCKSTOP

no incluidos!

Tornillos y LOCK STOP no incluidos en el paquete. (1)Número de tornillos por par de conectores. (2)Número de pares de conectores.

LOCK STOP | DISPOSITIVO DE BLOQUEO PARA Flat

marcado CE.

SBL | TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO

SBL EVO | TORNILLO C4 EVO CON CABEZA REDONDA Y BAJO CABEZA PLANO

MÉTODOS DE INSTALACIÓN

INSTALACIÓN CORRECTA

Colocar la viga bajándola desde arriba, sin inclinarla. Comprobar la correcta introducción y enganche del conector, tanto en la parte superior como en la inferior, como se muestra en la figura.

INSTALACIÓN INCORRECTA

Enganche parcial y erróneo del conector. Comprobar que ambas aletas del conector estén alojadas correctamente en sus respectivos alojamientos.

LOCK C

CONECTOR OCULTO DE CONEXIÓN

• Instalación rápida en hormigón. Sistema de enganche fácil de fijar mediante anclajes atornillables en hormigón y tornillos autoperforantes en madera

• La fijación en hormigón queda oculta. Si se instala sin fresados, genera una sombra un espaciamiento estéticamente agradable

• Las vigas de madera pueden quitarse fácilmente de acuerdo con las exigencias estacionales

Ficha técnica disponible en línea

DE SERVICIO

no incluidos!

Tornillos y LOCK STOP no incluidos en el paquete. (1)Número de tornillos y anclajes por par de conectores. (2)Número de pares de conectores.

FIJACIONES

*Sin marcado CE. LOCK STOP | DISPOSITIVO DE BLOQUEO PARA Flat

SBL | TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO

SKS | ANCLAJE ATORNILLABLE DE CABEZA AVELLANADA

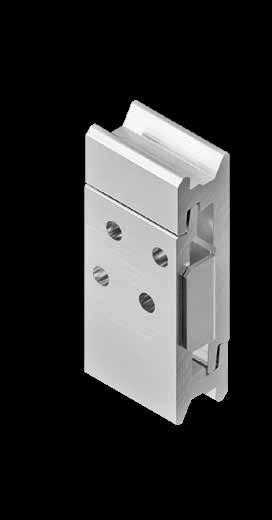

ALUMINI HT

SOPORTE OCULTO SIN AGUJEROS

• Permite uniones de vigas secundarias con anchura reducida (a partir de 55 mm)

• Resistencias en todas las direcciones: vertical, horizontal y axial. También es adecuado para uniones inclinadas, tanto madera-madera como madera-hormigón

• El uso con tornillos HBS PLATE EVO y pasadores autoperforantes SBD-HT garantiza una óptima tolerancia de colocación

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

FIJACIONES

SBD-HT | PASADOR AUTOPERFORANTE

| ANCLAJE ATORNILLABLE DE CABEZA AVELLANADA

ALUMIDI HT

SOPORTE OCULTO CON Y SIN AGUJEROS

• Gran capacidad de carga. Versión sin agujeros, para usar con pasadores autoperforantes SBD-HT, y con agujeros, para usar con pasadores lisos STA

• Resistencias en todas las direcciones: verticales, horizontales y axiales. Se puede utilizar en uniones inclinadas

• Distancias entre agujeros optimizadas para uniones tanto en madera como en hormigón armado

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

ALUMIDI HT SIN AGUJEROS

ALUMIDI SIN AGUJEROS CON AVELLANADO SUPERIOR

ALUMIDI CON AGUJEROS

ALUMAXI CON AGUJEROS

ALUMAXI SIN AGUJEROS FIJACIONES

SBD-HT | PASADOR AUTOPERFORANTE

| PASADOR LISO

LBA-HT | CLAVO ANKER

SBL | TORNILLO CABEZA

ESTRIBO METÁLICO DE ALAS EXTERNAS

• Adecuado para el uso tanto en madera como en hormigón

• Posibilidad de fijar la viga girada en relación con su eje con aplicación simultánea de fuerzas verticales y laterales

• Sistema standard, certificado, rápido y económico. Adecuado también para la fijación a OSB y para el uso con I-Joist

Ficha técnica disponible en línea

(*) Sin marcado CE.

2 piezas grande medida

(1)n H número de fijaciones en la viga principal (2)n J número de fijaciones sobre la viga secundaria

ESTRIBO METÁLICO DE ALAS INTERNAS

• Gracias a las alas internas, la unión que se realiza es casi “oculta”

• Posibilidad de fijar la viga girada en relación con su eje con aplicación simultánea de fuerzas verticales y laterales

• Sistema standard, certificado, rápido y económico. Adecuado también para la fijación a OSB

Ficha técnica disponible en línea

DE SERVICIO

(1) n H número de fijaciones en la viga principal (2) n J número de fijaciones sobre la viga secundaria

standard grande medida

CÓDIGO B H s clavos Anker LBA nH(1) nJ(2)

(1) n H número de fijaciones en la viga principal (2) n J número de fijaciones sobre la viga secundaria

CÓDIGO

ANGULAR PARA EBANISTERÍA

• Angular ideal para pequeños trabajos de carpintería, uniones angulares de tablas o para reforzar pequeñas estructuras de madera

• Se puede utilizar en madera-madera con tornillos (SNK o HTS-HT)

• Se puede utilizar en madera-albañilería con tacos (NDK) y tornillos (HTS-HT)

MATERIAL

ANGULAR ESTÁNDAR PARA PEQUEÑAS CONEXIONES

• Angular para cualquier ocasión, incluso para reforzar pequeñas estructuras de madera

• Se puede utilizar en madera-madera con tornillos (SNK o HTS-HT o SBL)

• Se puede utilizar en madera-albañilería usando los agujeros de 11 mm con anclajes

ANGULAR 70

• Perfecto para pequeños marcos y estructuras simples

• Se puede utilizar en madera con tornillos (SBL) o clavos (LBA-HT) o en hormigón usando los agujeros de 11 mm con anclajes

• La versión con refuerzo tiene un espesor reducido para el máximo rendimiento al mejor precio

Ficha técnica disponible en línea

ANGULAR 90

• Adecuado para reforzar y ensamblar estructuras de madera, es ideal para casas de entramado de madera

• Se puede utilizar en madera con tornillos (SBL) o clavos (LBA-HT) o en hormigón usando los agujeros de 11 mm con anclajes

• La versión con refuerzo tiene un espesor reducido para el máximo rendimiento al mejor precio

Ficha técnica disponible en línea

ANGULAR 100 PARA FUERZAS DE CORTE

• El angular a corte más clásico está disponible en versión con o sin refuerzo: uso universal, ideal para casas de entramado o pequeñas casas de CLT

• Agujeros de 5 mm para la fijación en madera con tornillos (SBL) o clavos (LBA-HT)

• Agujeros de 11 mm y 13 mm para la fijación certificada en hormigón con anclajes. Disponible en dos versiones: con o sin refuerzo

• La versión con refuerzo tiene un espesor reducido para el máximo rendimiento al mejor precio

Ficha técnica disponible en línea

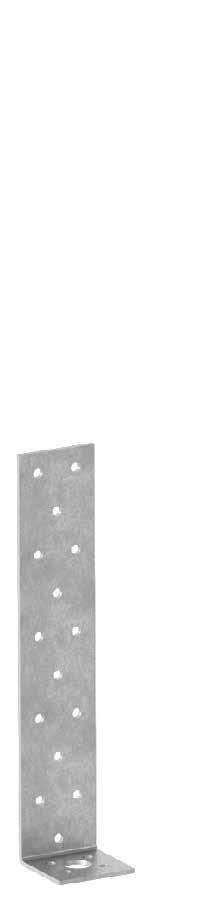

ANGULAR 170 PARA FUERZAS DE CORTE

• Ideal para pequeñas casas de CLT

• Angular alargado para fijar elementos realzados (en cadenas o vigas de solera)

• Agujeros de 5 mm para la fijación en madera con tornillos (SBL) o clavos (LBAHT) y agujeros de 13 mm para la fijación en hormigón con anclajes

Ficha técnica disponible en línea

ANGULAR PARA FUERZAS DE CORTE

• Ideal para casas de entramado o pequeñas casas de CLT

• Angular asimétrico de solo 50 mm de anchura, diseñado para la colocación en espacios reducidos

• Agujeros de 5 mm para la fijación en madera con tornillos (SBL) o clavos (LBA-HT) y agujeros de 13 mm para la fijación en hormigón con anclajes

Ficha técnica disponible en línea

ANGULAR ESTÁNDAR

• Angulares estándares, ideales para todas las pequeñas conexiones de carpintería

• Ideales para conexiones madera-madera gracias a los agujeros de 5 mm

• Disponible en dos modelos de acero inoxidable A2, ideal para aplicaciones a la vista o para una durabilidad excelente en el exterior

ANGULAR REFORZADO

• Angulares estándares reforzados, ideales para todas las pequeñas conexiones de carpintería

• Perfectos para conexiones madera-madera, gracias a los agujeros de 5 mm

• Disponible en 4 versiones

CLASE DE SERVICIO

MATERIAL

ANGULAR PARA FACHADAS

• Ideal para realizar revestimientos de fachadas de nuevas estructuras o para restaurar las existentes

• Fijación en rastreles de madera con tornillos (SBL) o clavos (LBA-HT)

• Agujeros ranurados de 8,5 mm para la fijación en paredes de madera, albañilería u hormigón

CLASE DE SERVICIO

MATERIAL

ANGULAR 135°

• Ideal para la conexión madera-madera de pequeños arriostramientos inclinados 45°, en el interior de armaduras o paredes de entramado

• Agujeros de 5, 11 y 13 mm para la máxima versatilidad de fijación

• Disponible en dos modelos para satisfacer todas las necesidades de fijación

WBR A2

ANGULAR DE ACERO INOXIDABLE

CLASE DE SERVICIO

MATERIAL

• Acero inoxidable A2 | AISI304 para el uso en exteriores en clase de servicio 1, 2 y 3 y para una durabilidad excelente

• Fijación con clavos y anclajes de acero inoxidable

• Dimensión y disposición de los agujeros diseñadas para una aplicación óptima en cada situación

CLASE DE SERVICIO

MATERIAL

JOKER 100

ANGULAR 100 PARA FUERZAS DE CORTE Y DE TRACCIÓN

• Angular versátil con una excelente relación coste/prestaciones

• Clavados parciales adecuados para paredes de CLT o de entramado, también con lecho de mortero

• Óptimos valores de resistencia a las fuerzas en todas las direcciones con posibilidad de utilizarse en madera-madera o madera-hormigón

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

Número de agujeros:

FIJACIONES

SBL | TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO

VGS | TORNILLO PARA FIJACIÓN A 45°

JOKER 150

ANGULAR ASIMÉTRICO PARA FUERZAS DE CORTE Y DE TRACCIÓN

• Angular asimétrico de 55 mm con prestaciones sorprendentes, perfecto para espacios reducidos

• Extremadamente versátil: la arandela adicional para hormigón garantiza resistencias elevadas

• Óptimos valores de resistencia a las fuerzas en todas las direcciones, se puede utilizar en madera-madera o madera-hormigón

• El nuevo modelo NINO15080S ofrece prestaciones excepcionales con un número reducido de fijaciones

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

Número de agujeros:

Número de agujeros:

L b d1

FIJACIONES | NINO15080S

KGL EVO | TORNILLO DE CABEZA ANCHA

JOKER 200

ANGULAR ALTO PARA FUERZAS DE CORTE Y DE TRACCIÓN

• Angular alto, ideal para paredes de CLT con colocación realzada (en cadenas o vigas de solera de madera de 12 cm de altura máxima)

• En hormigón, la arandela adicional garantiza una óptima resistencia

• Óptimos valores de resistencia a las fuerzas en todas las direcciones con posibilidad de utilizarse en madera-madera o madera-hormigón

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

Número de agujeros:

FIJACIONES

| CLAVO ANKER

SBL | TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO

| TORNILLO PARA FIJACIÓN A 45°

TITAN F

ANGULAR PARA GRANDES FUERZAS DE CORTE

• Para la fijación en vigas de solera o en testeros de las estructuras de entramado. Disponible en versión madera-madera o madera-hormigón

• Valores certificados también con clavado parcial, con óptimas resistencias al corte también en vigas de solera de altura reducida

• Dos posibles fijaciones en el hormigón para evitar barras de armadura

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

MADERA-HORMIGÓN

Número de agujeros:

MADERA-MADERA PRODUCTOS

Número de agujeros:

RELACIONADOS

TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO pág. 35

CLAVO ANKER pág. 34

ANCLAJES ATORNILLABLES pág. 158

ANCLAJE QUÍMICO A BASE DE VINILÉSTER SIN ESTIRENO pág. 152

TITAN N

ANGULAR PARA FUERZAS DE CORTE Y DE TRACCIÓN ELEVADAS

• Ideal para paredes de CLT, con posibilidad de fijación parcial en presencia de lecho de mortero o viga de base

• Disponible en versión madera-madera o madera-hormigón, con valores excepcionales de resistencia al corte y a la tracción

• En hormigón, las arandelas TCW garantizan una óptima resistencia a la tracción. Dos posibles fijaciones en el hormigón para evitar barras de armadura

Ficha técnica disponible en línea

CLASE DE SERVICIO

TORNILLO CABEZA

REDONDA Y BAJO

CABEZA PLANO pág. 35

MADERA-HORMIGÓN

Número de agujeros:

MADERA-MADERA

Número de agujeros:

TITAN WASHER | ARANDELA PARA ANGULAR MADERA-HORMIGÓN

CLAVO ANKER pág. 34

ANCLAJE QUÍMICO HÍBRIDO DE ALTAS PRESTACIONES pág. 153

ANGULAR DE TRACCIÓN PARA ESTRUCTURAS DE ENTRAMADO

• Ideal para la fijación de tracción de los montantes de madera de las estructuras de entramado sobre hormigón

• Disponible en diferentes espesores y alturas

• Se puede utilizar con o sin arandela en función de las cargas

Ficha técnica disponible en línea

WZU 90/155

WZU 200/300/400

incluida en el paquete.

TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO pág. 35 CLAVO ANKER pág. 34 BARRA ROSCADA CL. 5.8 CON TUERCA Y ARANDELA pág. 166

ANCLAJE QUÍMICO HÍBRIDO DE ALTAS PRESTACIONES pág. 153

ANGULAR DE TRACCIÓN REFORZADO

• El angular de tracción más clásico: ideal para la fijación a tracción de paredes de CLT o entramado

• Dimensión y disposición de los agujeros diseñadas para una aplicación óptima en cada situación

• Base reforzada, a fijar mediante tornillo (en madera) o anclaje (en hormigón)

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

Número de agujeros:

Número de agujeros:

Número de agujeros:

HOLD DOWN PARA GRANDES FUERZAS DE TRACCIÓN

• Hold-down de elevada resistencia a la tracción, para edificios de CLT o entramado

• Disponible en 4 medidas que, combinadas con 4 arandelas, permiten satisfacer todas las exigencias de rendimiento estático

• El agujero para barras de grandes dimensiones permite aprovechar al máximo la fijación en hormigón

CLASE DE SERVICIO

MATERIAL Ficha técnica disponible en línea

WHT PLATE C

PLACA MADERA-HORMIGÓN PARA FUERZAS DE TRACCIÓN

• Ideal para conexiones de tracción entre paredes de madera y subestructuras de hormigón armado

• Disponible en dos versiones: WHT PLATE 440, ideal para estructura de entramado, y WHT PLATE 540, ideal para estructura de CLT

• También se puede instalar si hay un lecho de mortero

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

Número de agujeros:

Número de agujeros:

ANKER pág. 34

PESADO CE1 pág. 161

QUÍMICO A BASE DE VINILÉSTER SIN ESTIRENO pág. 152

WHT PLATE T

PLACA MADERA-MADERA PARA FUERZAS DE TRACCIÓN

• Ideal para realizar conexiones de tracción entre paneles de CLT. Placas listas para usar: calculadas y certificadas para fuerzas de tracción en uniones madera-madera

• Disponible en cinco versiones de diferentes espesor, altura y resistencia. Fijación con tornillos HBS PLATE Ø8 mm

• Ideal para edificios multipisos para diferentes espesores de forjado

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

WHTPT300 WHTPT530 S350 Z275

WHTPT600 WHTPT720 WHTPT820 S355 Fe/Zn12c

Número de agujeros:

Número de agujeros:

Número de agujeros:

Número de

TITAN PLATE C

PLACA MADERA-HORMIGÓN PARA FUERZAS DE CORTE

• Ideal para realizar conexiones de corte entre la pared de madera y la subestructura de hormigón armado

• Disponible en dos versiones. TCP300 con espesor aumentado, optimizada para CLT, también se puede instalar si hay un lecho de mortero

• Diseñada para fijarse con clavos o tornillos, con fijación parcial o total

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

Número de agujeros:

TITAN PLATE T

• Disponible en tres versiones, calculadas, certificadas y listas para usar PLACA MADERA-MADERA PARA FUERZAS DE CORTE

• Ideal para realizar conexiones de corte entre dos paneles de CLT o entre panel de CLT y viga de madera

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

Número de agujeros:

Número de agujeros:

FIJACIONES

| TORNILLO CABEZA REDONDA Y BAJO CABEZA PLANO

PLACA PERFORADA

• Ideales para uniones estructurales que requieren resistencia a la tracción

• Disponibles en varios formatos, están diseñadas para responder a todas las exigencias de proyecto y construcción, desde uniones simples de vigas y viguetas a las uniones más importantes entre plantas

• Fijación en madera con tornillos (SBL) o clavos (LBA-HT). Óptima relación costes/prestaciones

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

FLEJE PERFORADO

• Sistema sencillo y eficaz para realizar arriostramientos de planta; espesores disponibles de 1,2 y 3,0 mm

• CLIPFIX60 para enganchar el final del fleje, para realizar cómodamente arriostramientos en el plano o para techos en todas las situaciones

• El nuevo CLIPTIE40 es una solución económica para tensar el fleje perforado

• Fijación en madera con tornillos (SBL) o clavos (LBA-HT). Disponible en rollos de 50 m o 25 m a cortar en las obras

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

TENSORES

(1)El set incluye dos placas derechas y dos placas izquierdas.

PLACA ESTÁNDAR

• Placas planas adecuadas para todas las pequeñas exigencias de fijación

• Agujeros optimizados con diámetros de 5, 11 y 13 mm para el uso de tornillos, clavos y conectores de diferente diámetro

• Disponible en 5 versiones diferentes

CLASE DE SERVICIO MATERIAL

PLACA DE ANCLAJE UNI PARA VIGUETAS

• Ideal para fijar las viguetas a las vigas de solera

• Fijación con tornillos (SBL) o clavos (LBA-HT)

• El mismo modelo se puede colocar en el lado derecho o izquierdo de la viga. Se recomiendan dos anclajes por cada unión

El mismo modelo se puede colocar en el lado derecho o izquierdo de la viga.

CÓDIGO

DÍAS DEDICADOS A LOS CLIENTES DE TU TIENDA

¿Cómo funcionan nuestros productos? ¿Dónde y cómo utilizarlos? ¿Cuáles son las novedades en los lineales?

Con los días OPEN HOUSE, tus clientes podrán asistir a demostraciones prácticas por parte de nuestros técnicos y recibir explicaciones detalladas sobre las características de los productos.

PIES DE PILAR Y EMPALIZADAS

FIJOS DE TULIPA

ABIERTOS Y CON BRIDAS

EMPALIZADAS Y PUERTAS

PIES DE PILAR ESTRUCTURALES

La amplia gama de pies de pilares ofrece soluciones para una gran variedad de exigencias de proyectos y estéticas. Las diferentes combinaciones de características geométricas y de revestimientos ofrecen una gama completa de soluciones.

Los pies de pilar regulables permiten variar la altura desde el suelo para adaptarse a las irregularidades de la superficie de instalación, mientras que los pies de pilar fijos permiten obtener resistencia elevadas también al corte y al momento. tipo

A2

F70

PIE DE PILAR REGULABLE

• Permite la separación con respecto al suelo para evitar salpicaduras o agua estancada y mejorar la durabilidad. Combina excelente resultado estético y bajo coste. También disponible en kits con fijaciones incluidas

• Altura regulable en función de las exigencias funcionales o estéticas

• La base tiene un agujero auxiliar para introducir los tornillos en el pilar (no incluidos)

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

CÓDIGO altura placa superior agujeros superiores placa inferior agujeros inferiores barra Ø tornillos unid. [mm] [mm] [n. x mm] [mm] [mm] [mm] (no incluidos)

Los tornillos no están incluidos y deben pedirse por separado.

R60 KIT

• El kit incluye el pie de pilar con fijaciones tanto para madera como hormigón

CÓDIGO descripción unid.

R6080KIT kit pie de pilar regulable con fijaciones 1

El paquete incluye:

R6080M

R60100L

R10 - R20

PIE DE PILAR REGULABLE

• Gracias al sistema de doble roscado oculto por el manguito, la altura se puede regular, incluso una vez finalizado el montaje, para un resultado estético limpio

• Acabado estético de valor, gracias al revestimiento DAC COAT

• La base tiene un agujero auxiliar para introducir los tornillos en el pilar (no incluidos)

Ficha técnica disponible en línea

CLASE DE SERVICIO

R10

CÓDIGO altura placa superior agujeros superiores placa

Los tornillos no están incluidos y deben pedirse por separado.

CÓDIGO altura placa superior agujeros superiores placa inferior agujeros inferiores barra Ø x L tornillos unid. [mm]

Los tornillos no están incluidos y deben pedirse por separado.

R10

R20

PIE

DE PILAR REGULABLE CON BASE RECTANGULAR

• Pie de pilar de altura regulable con una excelente relación coste/prestaciones

• Instalación cómoda de los tacos en la versión con base rectangular

• Distanciado del suelo para evitar salpicaduras o agua estancada y garantizar una alta durabilidad. Acabado estético de valor, gracias al revestimiento DAC COAT

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

CÓDIGO

(*)Versión de acero A2 | AISI304.

R40

S

PIE DE PILAR REGULABLE CON BASE CUADRADA

• Pie de pilar de altura regulable con una excelente relación coste/prestaciones

• La placa inferior cuadrada permanece en el área ocupada por el pilar, para un agradable resultado estético

• Distanciado del suelo para evitar salpicaduras o agua estancada y garantizar una alta durabilidad. Acabado estético de valor, gracias al revestimiento DAC COAT

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

CÓDIGO

PIE DE PILAR REGULABLE PARA HORMIGÓN

• Pie de pilar de altura regulable con barra para introducir en el hormigón. Acabado estético de valor, gracias al revestimiento DAC COAT

• La barra se puede introducir previamente en el hormigón, durante la colada, o bien instalarse posteriormente mediante anclaje químico

• La altura se regula simplemente girando la placa de apoyo

CLASE DE SERVICIO

EASY TIE

PIE DE PILAR EN “T” PARA BRICOLAJE

• KIT pie de pilar oculto disponible en 5 versiones para pilares de 90 x 90 mm a 200 x 200 mm

• El práctico kit incluye pie de pilar, elemento de realce, arandelas y pasadores autoperforantes, que evitan el pre-agujero en la madera, lo que simplifica la colocación y la gestión de las tolerancias

• El elemento de realce de 25 mm permite ocultar la placa base para un excelente resultado estético y aumentar la durabilidad de la madera

Ficha técnica disponible en línea

CLASE DE SERVICIO

F80 SMALL

F80 LARGE

El producto no se puede vender individualmente, sino solo en kit. CÓDIGO

El producto no se puede vender

CÓDIGO

CÓDIGO unid.

EASYTIE089 1

CÓDIGO unid.

EASYTIE120 1

CÓDIGO unid.

EASYTIE136 1

CÓDIGO unid.

EASYTIE160 1

CÓDIGO unid.

EASYTIE184 1

PIE DE PILAR EN "T"

• Resistente al momento de flexión para poder realizar vínculos de empotramiento a la base en una dirección

• Dos versiones: sin agujeros, para usar con pasadores autoperforantes; con agujeros, para usar con pasadores lisos o pernos

• Instalación completamente oculta. El elemento F70 LIFT permite ocultar la placa base para un excelente resultado estético

Ficha técnica disponible en línea CLASE DE SERVICIO

MATERIAL

F70

F70 L

con agujeros

PIE DE PILAR EN CRUZ

• Resistente al momento de flexión para poder realizar vínculos de empotramiento a la base en ambas direcciones

• Disponible en dos versiones: sin agujeros, para utilizar con pasadores autoperforantes, pasadores lisos o pernos; con agujeros, para utilizar con adhesivo epoxi XEPOX

• Instalación completamente oculta

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

fijación con pasadores o pernos

CÓDIGO placa inferior agujeros inferiores altura espesor cuchillas cuchillas cruzadas unid. [mm] [n. x mm] [mm] [mm]

XS10120 220 x 220 x 10 4 x Ø13

fijación con adhesivo epoxi XEPOX

CÓDIGO placa inferior agujeros inferiores altura espesor cuchillas cuchillas cruzadas unid. [mm] [n. x mm] [mm] [mm]

XR10120 220 x 220 x 10 4 x Ø13 310 6 agujeros Ø8 1 Sin marcado CE.

PASADOR AUTOPERFORANTE pág. 37

PASADOR LISO pág. 38

ANCLAJES ATORNILLABLES pág. 155

ANCLAJE QUÍMICO A BASE DE VINILÉSTER SIN ESTIRENO pág. 152

PIE DE PILAR DE ALTAS RESISTENCIAS

• Resistencias a la compresión adecuadas para estructuras de dimensiones considerables. Ideal para pilares de grande tamaño

• El pie de pilar de altura fija se puede colocar en barras roscadas con tuerca y contratuerca para poder regular la altura. Es posible aplicar una capa de mortero debajo de la base

• Fijación oculta en el elemento de madera

Ficha técnica disponible en línea

CLASE DE SERVICIO MATERIAL

ANCLAJE PESADO CE1 pág. 161

pág.

ANCLAJES ATORNILLABLES pág. 155

ANCLAJE QUÍMICO A BASE DE VINILÉSTER SIN ESTIRENO pág. 152

PIE DE PILAR DE TUBO PARA EMBUTIR

• Para embutir en hormigón, permite distanciar el pilar del suelo y garantizar una alta durabilidad de la madera

• Posibilidad de distanciar el pilar del suelo para más de 30 cm de acuerdo con la norma DIN 68800

• Disponible en la versión P10 galvanizado en caliente y en la versión P20 de altura regulable y con acabado DAC COAT

Ficha técnica disponible en línea

CLASE DE SERVICIO

MATERIAL

PERGOFAST

SISTEMA MODULAR PARA PÉRGOLAS Y CENADORES

• Permite realizar pérgolas de cualquier forma y tamaño

• Son suficientes componentes de madera con sección cuadrada sin ningún tipo de procesamiento. Dimensiones 90 x 90 mm (4’’ x 4’’), 120 x 120 mm y 140 x 140 mm (6’’ x 6’’)

• El galvanizado y el pintado de color negro RAL9005FT aseguran durabilidad y un excelente resultado estético. Los tornillos incluidos están pintados con el mismo color

Ficha técnica disponible en línea

CLASE DE SERVICIO

PERGO3WAY

CÓDIGO

Tornillos pintados para madera incluidos.

PERGO4WAY

CÓDIGO

Tornillos pintados para madera incluidos.

PERGOSHOE

CÓDIGO

PERGOSHOE4090

Tornillos pintados para madera incluidos.

PERGOPOST

LIFT no incluidos en el paquete. Tornillos pintados para madera incluidos.

SC3

S235

DUST

PÉRGOLA INDIVIDUAL CON BRISE-SOLEIL

PÉRGOLA DOBLE DE PARED CON BRISE-SOLEIL

opción 1 opción 2 opción 3 opción 1 opción 2

(*)La cantidad indicada corresponde al número de viguetas colocadas en la cubierta o en la pared. (*)La cantidad indicada

las opciones propuestas varían en función de las dimensiones de los elementos de madera

las opciones propuestas varían en función de las dimensiones de los elementos de madera

BANCO CON RESPALDO

BANCO

90x90 mm (4"x4")

CIMIENTOS LIGEROS, PROYECTOS SÓLIDOS

Tornillos para cimientos: prácticos, rápidos, sostenibles y reversibles. Para el anclaje de estructuras de medianas y pequeñas dimensiones, sin excavaciones, sin hormigón y sin derroches.

Ideal para el montaje en seco, también en terrenos difíciles.

Solicita información a tu asesor técnico

PIES DE PILAR NO ESTRUCTURALES

¿Qué tienen en común vallados, pérgolas, carpas, parapetos y otras estructuras pequeñas? La necesidad de fijar los elementos verticales de madera al suelo. La amplia gama de pies de pilar estándares, con múltiples geometrías y dimensiones, permite obtener más de 130 combinaciones indicadas en la siguiente tabla.

a bicchiere tondo doppio

de aletas laterales de cuatro aletas de tulipa redonda de tulipa cuadrada doble en “C” de hoja interna doble lateral doble angular LEYENDA de aletas angulares doble lateral redondo

F10 - F50

PIE DE PILAR DE TULIPA CUADRADO

• Pie de pilar de tulipa para pilares de dimensiones de 70x70 mm a 200x200 mm

• El elemento de realce integrado permite obtener una buena durabilidad del pilar

• Se pueden fijar a la madera con tornillos KGL EVO de 8 mm de diámetro (no incluidos)

CLASE DE SERVICIO MATERIAL

F1080 no presente en el documento ETA.

PIE DE PILAR DE TULIPA CUADRADO COLOREADO

• Pie de pilar de tulipa de color gris para pilares de sección cuadrada

• El elemento de realce integrado permite obtener una buena durabilidad del pilar

• Tornillos incluidos; las fijaciones tienen los mismos colores del pie de pilar

MATERIAL

PERGOPOST BLACK

Tornillos pintados para madera incluidos.

Anclajes para hormigón no incluidos.

LIFT no incluidos en el paquete.

PERGOPOST BROWN

Tornillos pintados para madera incluidos.

Anclajes para hormigón no incluidos. LIFT no incluidos en el paquete.

PERGOPOST WHITE

Tornillos pintados para madera incluidos.

Anclajes para hormigón no incluidos. LIFT no incluidos en el paquete.

RAL 9005FT

RAL

LIFT20

LIFT20 LIFT20

FI10 - FI50

PIE DE PILAR DE TULIPA CUADRADO INOX

• Pie de pilar de tulipa de acero inoxidable, para una excelente durabilidad y un óptimo resultado estético

• El acero inoxidable AISI304 asegura excelentes prestaciones de durabilidad. El elemento de realce integrado permite obtener una buena durabilidad del pilar

• Adecuado para pilares de forma cuadrada con sección de hasta 200 x 200 mm

CLASE DE SERVICIO

PIE DE PILAR CLAVABLE CUADRADO

• Pie de pilar con base en cruz, para clavar directamente en el suelo, sin necesitar soportes de hormigón

• Ideal para realizar empalizadas, pasarelas u otras construcciones apoyadas directamente al suelo

• Adecuado para pilares de forma cuadrada de diferentes dimensiones

CLASE DE SERVICIO MATERIAL

CÓDIGO

M70S100 y M70S120 no presente en el documento ETA.

PIE DE PILAR DE TULIPA CON BASE OCULTA

• Diseño esmerado: los anclajes quedan ocultos en el interior del pie de pilar

• La base oculta permite la colocación cerca del borde del soporte de hormigón

• Utilizado junto al elemento de realce LIFT, asegura una buena durabilidad del pilar

CLASE DE SERVICIO MATERIAL

LIFT no incluidos en el paquete.

PIE DE PILAR A PARED

• Pie de pilar de tulipa para la fijación a la pared

• La fijación lateral permite su colocación en cualquier superficie vertical de hormigón o albañilería

• Adecuado para pilares de forma cuadrada

CLASE DE SERVICIO

CÓDIGO

PIE DE PILAR DE TULIPA REDONDO

• Pie de pilar de tulipa de acero galvanizado

• Adecuado para pilares de forma redonda de diferentes dimensiones

• Disponible en 4 modelos

CLASE DE SERVICIO

SC3

PIE DE PILAR CLAVABLE REDONDO

• Pie de pilar con base en cruz, para clavar directamente en el suelo, sin necesitar soportes de hormigón

• Ideal para realizar empalizadas, pasarelas u otras construcciones apoyadas directamente al suelo

• Adecuado para pilares de forma redonda de diferentes dimensiones

CLASE DE SERVICIO MATERIAL

CÓDIGO

M70R120 no presente en el documento ETA.

PIE DE PILAR ABIERTO CON BASE OCULTA

• Estéticamente agradable: los anclajes permanecen ocultos en el interior del pie de pilar

• En caso de lluvia, el pilar permanece expuesto al aire por los dos lados, lo que garantiza un secado rápido

• Utilizado junto al elemento de realce LIFT, permite obtener una buena durabilidad del pilar

CLASE DE SERVICIO

LIFT no incluidos en el paquete.

PIE DE PILAR CON BRIDAS

• Adecuado para pilares cuadrados de diferentes dimensiones

• El elemento de realce integrado permite obtener una buena durabilidad del pilar

• En caso de lluvia, el pilar permanece expuesto al aire, lo que garantiza un secado rápido

CLASE DE SERVICIO MATERIAL

CÓDIGO

PIE DE PILAR ABIERTO

• Adecuado para pilares cuadrados de diferentes dimensiones

• Utilizado junto al elemento de realce LIFT, permite obtener una buena durabilidad del pilar

• En caso de lluvia, el pilar permanece expuesto al aire, lo que garantiza un secado rápido

CLASE DE SERVICIO MATERIAL

LIFT no incluidos en el paquete.

PIE DE PILAR DOBLE DE TULIPA

• Adecuado para pilares cuadrados o rectangulares de cualquier anchura

• El elemento de realce integrado permite obtener una buena durabilidad del pilar

• En caso de lluvia, el pilar permanece parcialmente expuesto al aire por los dos lados, lo que garantiza un secado rápido

CLASE DE SERVICIO

*1 pieza debe considerarse como un par de placas.

PIE DE PILAR DOBLE DE TULIPA ESPESOR 4 mm

• Adecuado para pilares cuadrados o rectangulares de cualquier anchura. La forma redondeada de la parte superior mejora el resultado estético

• El elemento de realce integrado permite obtener una buena durabilidad del pilar

• En caso de lluvia, el pilar permanece parcialmente expuesto al aire por los dos lados, lo que garantiza un secado rápido

CLASE DE SERVICIO

pieza debe considerarse

PIE DE PILAR DOBLE EN "L"

• Adecuado para pilares cuadrados o rectangulares de cualquier tamaño

• Se puede colocar con ala interna o externa

• Disponible en 2 modelos

CLASE DE SERVICIO MATERIAL

CÓDIGO

*1 pieza debe considerarse como un par de placas.

PIE DE PILAR DOBLE CON ALAS INTERNAS

• Adecuado para pilares cuadrados o rectangulares de cualquier tamaño

• Versión con alas internas, a fijar en hormigón con 2 anclajes

• Disponible en 2 modelos

CLASE DE SERVICIO

MATERIAL

*1 pieza debe considerarse como un par de placas.

PIE DE PILAR DOBLE CON ALAS EXTERNAS

• Adecuado para pilares cuadrados o rectangulares de cualquier tamaño

• Versión con alas externas, a fijar en hormigón con 2 anclajes

• Disponible en 2 modelos

CÓDIGO

pieza

PIE DE PILAR DOBLE CON ALAS EXTERNAS

• Adecuado para pilares cuadrados o rectangulares de cualquier tamaño

• Versión con alas externas, a fijar en hormigón con 4 anclajes

• Disponible en 2 modelos

pieza debe considerarse como un par de

PIE DE PILAR EN "U"

• Pie de pilar en forma de “U”, adecuado para pilares cuadrados o rectangulares de cualquier anchura

• La forma del pie de pilar permite realzar el pilar, lo que mejora la durabilidad en el tiempo

• Espesor de 5 mm para una excelente resistencia

CLASE DE SERVICIO

PIE DE PILAR CON ESTRIBO

• Pie de pilar con estribo adecuado para pilares cuadrados o rectangulares de cualquier anchura

• En caso de lluvia, el pilar permanece expuesto al aire por los dos lados, lo que garantiza un secado rápido

• Espesor de 5 mm para una excelente resistencia

CLASE DE SERVICIO MATERIAL

M30120 sin marcado CE.

PIE DE PILAR EN "U" PARA HORMIGÓN

• Pie de pilar en forma de “U” con barra para introducir en el hormigón, adecuado para pilares cuadrados o rectangulares de cualquier anchura

• La barra se puede introducir previamente en el hormigón, durante la colada, o bien instalarse posteriormente mediante anclaje químico

• Espesor de 5 mm y barra Ø20 mm, para una excelente resistencia

CLASE DE

CÓDIGO

PIE DE PILAR EN "U" PARA HORMIGÓN

• Pie de pilar con barra para introducir en el hormigón

• Adecuado para pilares de forma redonda de diferentes dimensiones, se puede colocar en superficies inclinadas

• La barra se puede introducir previamente en el hormigón, durante la colada, o bien instalarse posteriormente mediante anclaje químico

CLASE DE SERVICIO

PIE DE PILAR ABIERTO PARA HORMIGÓN

• Pie de pilar con barra para introducir en el hormigón

• Adecuado para pilares de forma cuadrada o rectangular de diferentes dimensiones, se puede colocar en superficies inclinadas

• La barra se puede introducir previamente en el hormigón, durante la colada, o bien instalarse posteriormente mediante anclaje químico

CLASE DE SERVICIO MATERIAL

CÓDIGO

PIE DE PILAR DE TULIPA REDONDO CON BARRA

• Pie de pilar de tulipa con barra para introducir en el hormigón

• Adecuado para pilares de forma redonda de diferentes dimensiones, se puede colocar en superficies inclinadas

• La barra se puede introducir previamente en el hormigón, durante la colada, o bien instalarse posteriormente mediante anclaje químico

CLASE DE SERVICIO

MATERIAL

PIE DE PILAR CON LAMA INTERNA PARA HORMIGÓN

• Pie de pilar con interna con lama interna y barra para introducir en el hormigón. La lama interna está perforada para poner pasador o pernos

• Se puede colocar realzado con respecto al hormigón para aumentar la durabilidad de la madera

• La barra se puede introducir previamente en el hormigón, durante la colada, o bien instalarse posteriormente mediante anclaje químico

CLASE DE SERVICIO

PIE DE PILAR INCLINABLE

• Pie de pilar inclinable, adecuado para pilares cuadrados o rectangulares de cualquier anchura

• Puede colocarse en superficies inclinadas y bascular a placer

• Espesor de 5 mm para una excelente resistencia

CLASE DE SERVICIO

REALCE PARA PIES DE PILAR

• Realce de acero galvanizado para utilizar con pies de pilar de base plana

• Permite realzar 20 mm la base del elemento de madera y, así, facilitar la ventilación

• Gracias a sus dimensiones reducidas, tan solo 60 x 60 mm, se puede usar también en pies de pilar muy pequeños

CLASE DE SERVICIO

CAPUCHÓN PARA PILAR CUADRADO Y REDONDO

• Tapas para pilares de acero con revestimiento HOT DIP

• Asegura una excelente durabilidad del pilar ya que evita el estancamiento del agua y el contacto directo entre el agua de lluvia y las fibras de la madera

• Disponible en diferentes medidas, con forma redonda o cuadrada

CLASE DE SERVICIO MATERIAL

BRACE

PLACA CON BISAGRA

• Placa con bisagra con lama interna para uniones con elementos inclinados de sección rectangular o redonda, como pérgolas, vallados o palafitos

• Revestimiento galvanizado en caliente HOT DIP para garantizar la durabilidad en las aplicaciones en el exterior

• Versión de acero inoxidable A2 | AISI 304 para asegurar durabilidad en ambientes agresivos y en maderas ácidas de clase T4

CLASE DE SERVICIO

MATERIAL

BRACE

BRACE A2 | AISI304

UNIONES PARA ELEMENTOS REDONDOS

• Revestimiento galvanizado en caliente HOT DIP para garantizar la durabilidad en las aplicaciones en el exterior

• Ideales para realizar vallados y empalizadas con elementos de madera de sección circular

CLASE DE SERVICIO

ROUND

ROUND L

ROUND U

FIJACIONES PARA PUERTAS

• Revestimiento galvanizado en caliente HOT DIP para garantizar la durabilidad en las aplicaciones en el exterior

• Disponibles en varias medidas para realizar puertas de madera para jardín, también de grandes dimensiones

GATE LATCH

PESTILLO DE CIERRE

GATE FLOOR

CIERRE DE SUELO

GATE HOOK

GOZNE PARA QUICIO

GATE HINGE

BISAGRAS PARA CAJAS

GATE BAND

QUICIO

ANCLAJES QUÍMICOS Y METÁLICOS

QUÍMICOS

ADHESIVOS EPOXI ATORNILLABLES

TACOS

BARRAS Y CASQUILLOS

COMPLEMENTARIOS

ANCLAJE QUÍMICO A BASE DE VINILÉSTER SIN ESTIRENO

• CE opción 1 para hormigón fisurado y no fisurado

• Uso certificado para barras roscadas y hierros de armadura postinstalados según ETA-20/0363 Opción 1

• Categoría de prestación sísmica C2 (M12-M16)

• Conformidad con los requisitos LEED®, IEQ Credit 4.1

• Clase A+ para emisiones de compuestos orgánicos volátiles (VOC) en entornos urbanos

• Uso certificado para albañilería en materiales macizos y semimacizos (categoría de uso b, c y d)

• Hormigón seco, húmedo o con agujeros sumergidos

• Certificado para el uso en bloques de hormigón aireado en autoclave (AAC)

Ficha técnica disponible en línea

PISTOLA PARA ANCLAJES pág. 284

Validez desde la fecha de producción: 12 meses para 300 ml, 18 meses para 420 ml. Temperatura de almacenamiento comprendida entre +5 y 25 °C. Boquilla incluida en el paquete.

ACCESORIOS DISPONIBLES

CÓDIGO descripción

STING boquilla de recambio para cartuchos de 300 y 420 ml 1

PISTOLA PROFESIONAL PARA CARTUCHOS DE 310 ml pág. 284

BARRA ROSCADA CL. 5.8 CON TUERCA Y ARANDELA pág. 166

CASQUILLOS PARA MATERIALES PERFORADOS pág. 165

ANCLAJE QUÍMICO HÍBRIDO DE ALTAS PRESTACIONES

• Resina de metacrilato de uretano

• CE opción 1 para hormigón fisurado y no fisurado

• Categoría de prestación sísmica C2 (M12-M24)

• Certificación de resistencia al fuego F120

• Conformidad con los requisitos LEED® v4.1 BETA

• Clase A+ para emisiones de compuestos orgánicos volátiles (VOC) en entornos urbanos

• Ideal para anclajes muy pesados y barras de armadura postinstaladas

• Excelente comportamiento viscoso a largo plazo

• Hormigón seco o mojado

• Hormigón con agujeros sumergidos

• Se permite la aplicación desde abajo

• Instalación certificada también con broca hueca de aspiración

Ficha técnica disponible en línea

PISTOLA PARA ANCLAJES pág. 284

Validez desde la fecha de producción: 18 meses. Temperatura de almacenamiento comprendida entre +5 y 25 °C. Boquilla incluida en el paquete.

ACCESORIOS DISPONIBLES

CÓDIGO descripción unid.

STING boquilla de recambio para cartuchos de 280 y 420 ml 1

PISTOLA PROFESIONAL PARA CARTUCHOS DE 310 ml pág. 284

ROSCADA CL. 5.8 CON TUERCA Y ARANDELA pág. 166

CASQUILLOS PARA MATERIALES PERFORADOS pág. 165

BARRA

ADHESIVO EPOXI BICOMPONENTE

• Adhesivo epoxi bicomponente de alto rendimiento. Se puede utilizar en combinación con barras, placas perforadas o placas arenadas

• Disponible en 5 densidades diferentes, se puede aplicar con brocha, espátula o por percolación

• En cartucho, su uso es práctico y rápido o en formatos de 3 y 5 litros es ideal para uniones de mayor volumen. La larga vida útil, hasta 36 meses, reduce los derroches y simplifica la gestión del almacén

• Ideal para trabajos de restauración, especialmente para reconstruir las cabezas de vigas podridas

Ficha técnica disponible en línea

XEPOX P - primer

CÓDIGO descripción contenido caja unid. [mL]

XEPOXP3000 P - primer A+B = 3000 tambores 1

XEPOX L - líquido

CÓDIGO descripción contenido caja unid. [mL]

XEPOXL3000 L - líquido A+B = 3000 tambores 1

XEPOXL5000 L - líquido A+B = 5000 tambores 1

XEPOX F- fluido

CÓDIGO descripción contenido caja unid. [mL]

XEPOXF400 F - fluido 400 cartucho 1

XEPOXF3000 F - fluido A+B = 3000 tambores 1

XEPOXF5000 F - fluido A+B = 5000 tambores 1 Para XEPOXF400 boquilla incluida en el paquete.

XEPOX D - denso

CÓDIGO descripción contenido caja unid. [mL]

XEPOXD400 D - denso 400 cartucho 1 Boquilla incluida en el paquete.

XEPOX G - gel

CÓDIGO descripción contenido caja unid. [mL]

XEPOXG3000 G - gel A+B = 3000 tambores 1

BOQUILLA DE RECAMBIO PARA CARTUCHOS

pág. 287

STING MAMMOTH DOUBLE

PISTOLA PARA CARTUCHOS DOBLE pág. 286

SKR-HT

ANCLAJES ATORNILLABLES

• Adecuado para hormigón no fisurado

• Cabeza hexagonal aumentada

• Rosca especial para montaje en seco

• Acero al carbono electrogalvanizado

• Fijación cruzada

• Instalación sin expansión

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

cabeza hexagonal

d1 diámetro externo del anclaje

L longitud anclaje

tfix espesor máximo fijable

h1,min profundidad mínima del agujero hnom profundidad de inserción hef profundidad efectiva del anclaje

d0 diámetro del agujero en el soporte de hormigón

dF diámetro máximo del agujero en el elemento a fijar

SW medida llave

Tinst par de apriete

BOMBA DE SOPLADO DE AIRE PARA LA LIMPIEZA DE AGUJEROS pág. 287

PARA FUERZAS DE CORTE pág. 91

100 PARA FUERZAS DE CORTE pág. 90

SC2 C2 T2

SKR EVO

ANCLAJES ATORNILLABLES

• Adecuado para hormigón no fisurado

• Cabeza hexagonal aumentada

• Rosca especial para montaje en seco

• Revestimiento C4 EVO

• Fijación cruzada

• Instalación sin expansión

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

cabeza hexagonal revestimiento anticorrosión

d1 diámetro externo del anclaje L longitud anclaje tfix espesor máximo fijable h1,min profundidad mínima del agujero hnom profundidad de inserción hef profundidad efectiva del anclaje d0 diámetro del agujero en el soporte de hormigón dF diámetro máximo del agujero en el elemento a fijar SW medida llave Tinst par de apriete

PIE DE PILAR REGULABLE pág. 117

ANGULARES PARA FUERZAS DE CORTE Y DE TRACCIÓN desde pág. 95

BOMBA DE SOPLADO DE AIRE PARA LA LIMPIEZA DE AGUJEROS pág. 287

SKS EVO

ANCLAJES ATORNILLABLES

• Cabeza avellanada para fijar elementos de madera

• Adecuado para hormigón no fisurado

• Rosca optimizada para montaje en seco

• Revestimiento C4 EVO

• Fijación cruzada

• Instalación sin expansión

Ficha técnica disponible en línea

AMBIENTE MATERIAL

EVO

cabeza hexagonal revestimiento anticorrosión

d1 diámetro externo del anclaje L longitud anclaje tfix espesor máximo fijable h1,min profundidad mínima del agujero hnom profundidad de inserción hef profundidad efectiva del anclaje d0 diámetro del agujero en el soporte de hormigón dF diámetro máximo del agujero en el elemento a fijar dK diámetro cabeza

Tinst par de apriete

CINTA SELLANTE AUTOEXPANDIBLE PARA CERRAMIENTOS pág. 232 TORNILLO AUTORROSCANTE PARA ALBAÑILERÍA pág. 160

CINTAS ESPECIALES DE ELEVADA ADHESIÓN TAMBIÉN ENFOSCABLE desde pág. 233

SC3 C4 T3

C4 EVO COATING SKS

SKR | SKS | SKP

ANCLAJE ATORNILLABLE PARA HORMIGÓN CE1

• CE opción 1 para hormigón fisurado y no fisurado

• Clase de prestación para acciones sísmicas C1 y C2 (M10-M16)

• Fijación cruzada

• Instalación sin expansión

• Cabeza autoblocante para aplicaciones metal-hormigón (SKR-SKP)

• Cabeza avellanada para aplicaciones madera-hormigón (SKS)

• Cabeza ancha para aplicaciones en placa fina (SKP)

Ficha técnica disponible en línea

AMBIENTE

MATERIAL

SKR

cabeza hexagonal con falsa arandela

(1)La instalación requiere un atornillador de impacto con valores de par inferiores a los indicados en la tabla.

d1 diámetro externo del anclaje L longitud anclaje tfix espesor máximo fijable h1,min profundidad mínima del agujero hnom profundidad de inserción hef profundidad efectiva del anclaje d0 diámetro del agujero en el soporte de hormigón dF diámetro máximo del agujero en el elemento a fijar SW medida llave Tinst par de apriete

SC2 C2 T2

cabeza avellanada

(1)La instalación requiere un atornillador de impacto con valores de par inferiores a los indicados en la tabla. (2)Anclaje para sistemas no estructurales redundantes (EAD 330747-00-0601).

Tinst

d1 diámetro externo del anclaje

L longitud anclaje

tfix espesor máximo fijable

h1,min profundidad mínima del agujero hnom profundidad de inserción

hef profundidad efectiva del anclaje

d0 diámetro del agujero en el soporte de hormigón

dF diámetro máximo del agujero en el elemento a fijar

Tinst par de apriete

cabeza abombada

(1)La instalación requiere un atornillador de impacto con valores de par inferiores a los indicados en la tabla.

(2)Anclaje para sistemas no estructurales redundantes (EAD 330747-00-0601).

d1 diámetro externo del anclaje

L longitud anclaje

tfix espesor máximo fijable

h1,min profundidad mínima del agujero

hnom profundidad de inserción

hef profundidad efectiva del anclaje

d0 diámetro del agujero en el soporte de hormigón

dF diámetro máximo del agujero en el elemento a fijar

Tinst par de apriete

SOPORTE OCULTO SIN AGUJEROS pág. 83

CONECTOR OCULTO DE CONEXIÓN MADERAMADERA pág. 78

ANGULARES PARA FUERZAS DE CORTE Y DE TRACCIÓN desde pág. 95

SBM | ZBM

TORNILLO AUTORROSCANTE PARA ALBAÑILERÍA

• Adecuado para fijaciones directas en materiales compactos y semillenos: piedra natural, hormigón, ladrillos macizos y ladrillos huecos

• La cabeza avellanada (SBM) permite colocar marcos de PVC sin dañar el cerramiento

• La cabeza cilíndrica (ZBM) puede penetrar y permanecer insertada en los marcos de madera

• Valores de resistencia en los diferentes soportes ensayados en colaboración con el Instituto de Tecnología de Ventanas (IFT) de Rosenheim

• La rosca HI-LOW permite una fijación segura incluso cerca de los bordes del soporte

Ficha técnica disponible en línea

tornillo con cabeza avellanada

tornillo de cabeza cilíndrica

ANCLAJE PESADO CE1 CATEGORÍA

SÍSMICA C2 (M10- M12-M16)

• CE opción 1 para hormigón fisurado y no fisurado

• Clase de prestación para acciones sísmicas C2 (M10- M12-M16)

• Acero al carbono electrogalvanizado

• Resistencia al fuego R120

• Incluye tuerca y arandela ensamblados

• Idóneo para materiales compactos

• Expansión controlada mediante el par de apriete

• Posibilidad de utilizar un “filler” para eliminar el espacio anular y mejorar las prestaciones sísmicas

Ficha técnica disponible en línea

CÓDIGO

ANCLAJE PESADO

• Incluye tuerca y arandela ensamblados

• Roscado largo

• Acero al carbono electrogalvanizado

• Fijación cruzada

• Expansión controlada mediante el par de apriete

• Idóneo para materiales compactos

ANCLAJE PESADO CE7

• CE opción 7 para hormigón no fisurado

• Acero al carbono electrogalvanizado

• Incluye tuerca y arandela ensamblados

• Roscado largo

• Abrazadera extralarga multiexpansión

• Idóneo para materiales compactos

• Expansión controlada mediante el par de apriete

Ficha técnica disponible en línea

AB7 EXTRALARGA arandela aumentada ISO 7093

CÓDIGO

AB1-A4

ANCLAJE PESADO CE1

CATEGORÍA SÍSMICA C1

• CE opción 1 para hormigón fisurado y no fisurado

• Clase de prestación para acciones sísmicas C1

• Resistencia al fuego R120

• Incluye tuerca y arandela ensamblados

• Idóneo para materiales compactos

• Fijación cruzada

• Expansión controlada mediante el par de apriete

Ficha técnica disponible en línea CÓDIGO

ANCLAJE PESADO CON ABRAZADERA CE1 CATEGORÍA SÍSMICA C2

• CE opción 1 para hormigón fisurado y no fisurado

• Clase de prestación C1 y C2 para acciones sísmicas

• Acero al carbono electrogalvanizado

• Resistencia al fuego R120

• Tornillo 8.8 cabeza hexagonal y arandela ensamblados

• Idóneo para materiales compactos

• Expansión controlada mediante el par de apriete

Ficha técnica disponible en línea

CÓDIGO

TACO DE NAILON CE CON TORNILLO

• Uso certificado para hormigón fisurado y no fisurado, albañilería maciza y perforada (categorías de uso a, b, c)

• Resistencia al fuego R90 para Ø10 mm

• Anclaje plástico para uso múltiple en hormigón y albañilería para aplicaciones no estructurales

• Incluye tornillo de cabeza avellanada de acero galvanizado

• Fijación cruzada

TACO DE NAILON DE GOLPE CON TORNILLO

• Taco de nailon multiexpansión

• Collarín cilíndrico

• Fijación cruzada

• Incluye tornillo a clavo con cabeza abombada de gota de sebo

TACO UNIVERSAL DE NAILON

• Óptimo para su aplicación en los materiales de la construcción más comunes, macizos y semimacizos

• Fijación no cruzada 1 y cruzada 2

• Robustas nervaduras laterales para evitar la rotación del taco 1

• Corte en “S” con especiales aletas antirrotación 2

• Tacos de poliamida (nailon)

d0 diámetro del agujero en el soporte de hormigón Lt longitud anclaje dTORNILLO diámetro tornillo

CÓDIGO

TACO UNIVERSAL LARGO DE NAILON

• Collar avellanado que impide el deslizamiento del taco en el agujero

• El uso de tacos con diámetros iguales o superiores a 10 mm permite fijar perfiles pesados y espesor elevado

• Óptimo para la fijación en materiales semimacizos: ladrillos perforados y huecos

• Fijación cruzada

• Tacos de poliamida (nailon)

d0 diámetro agujero en el soporte de hormigón Lt longitud anclaje dTIRAFONDO diámetro tirafondo

IHP | IHM

CASQUILLOS PARA MATERIALES PERFORADOS

• Disponible en dos versiones: plástico (poliamida) y metal

• Ideal para su aplicación en materiales semimacizos combinado con los anclajes químicos V-NEX y P-NEX

d0 diámetro del agujero en el soporte de hormigón Lt longitud anclaje

d0 diámetro del agujero en el soporte de hormigón Lt longitud anclaje

BARRA ROSCADA CL. 5.8 CON TUERCA Y ARANDELA

• Con tuerca (ISO4032) y arandela (ISO7089)

• Acero 5.8 y 8.8 con zincado galvanizado blanco

• Longitudes optimizadas para aprovechar al máximo la resistencia de las barras en aplicaciones en hormigón y para evitar derroches

BARRA ROSCADA CLASE ACERO 5.8

BARRA ROSCADA CLASE ACERO 8.8

d0 diámetro agujero en el soporte dF diámetro agujero en el elemento para fijar

INSULA WASHER

• Ideal con tornillos SNK y SNK EVO Ø6 o Ø8 y longitud que depende del espesor del aislante que se desea fijar

• Tapón cubre tornillo incorporado para evitar puentes térmicos

• Grandes espacios huecos para una correcta adherencia del enfoscado

• Dispone de un sistema que impide la extracción del tornillo

ARANDELA PARA FIJACIÓN DE AISLANTE EN LA MADERA TACO PARA FIJACIÓN DE AISLANTE SOBRE ALBAÑILERÍA

• Taco de PVC Ø8 de doble expansión con clavos de acero pre-ensamblados para la fijación en hormigón y albañilería

• Con marcado CE conforme con ETA y con valores de resistencia certificados

• La doble expansión con clavos de acero pre- ensamblados permite una fijación rápida y versátil sobre hormigón y albañilería

A espesor máximo fijable d0 diámetro del agujero PRODUCTOS

TORNILLO PARA MADERA DE CABEZA AVELLANADA pág. 22

TORNILLO PARA MADERA DE CABEZA AVELLANADA pág. 24

CÓDIGO L d0 dCABEZA A unid. [mm] [mm] [mm] [mm]

CÓDIGO descripción dCABEZA unid. [mm]

ISULFIX90 arandela adicional para aislantes blandos 90 250 dCABEZA

MÉTRICO

PERNOS

BARRAS ROSCADAS

TUERCAS

TUERCAS Y ARANDELAS DE ACERO INOXIDABLE

ARANDELAS

KOS

PERNO CABEZA HEXAGONAL CON TUERCA

• Conector metálico de cuello cilíndrico con marcado CE de acuerdo con EN 14592

• Acero al carbono con clase de resistencia 8.8 para todos los pernos de cabeza hexagonal (KOS)

• Perno de cabeza hexagonal suministrado con tuerca integrada (en la versión de acero al carbono)

Clase acero 8.8 - electrogalvanizado DIN 601

El espesor máximo fijable (Amáx.) se calcula considerando el uso de una tuerca MUT

PERNO CABEZA REDONDA CON TUERCA

• Perno de cabeza redonda suministrado con tuerca integrada (en la versión de acero al carbono)

• Acero al carbono con clase de resistencia 4.8 para todos los pernos de cabeza hexagonal (KOT)

Clase acero 4.8 - electrogalvanizado

DIN 603 (ISO 8677)

BARRA ROSCADA

Clase acero 4.8 - electrogalvanizado DIN 975

BARRA ROSCADA

Clase acero 8.8 - electrogalvanizado DIN 975

MGS 2200 4.8

BARRA ROSCADA

Clase acero 4.8 - electrogalvanizado DIN 975

MGS AI 975 MGS 1000 8.8

BARRA ROSCADA

Acero inoxidable A2-70 (A2 | AISI304) DIN 975

ULS 9021

ARANDELA GRANDE

Acero HV 100 - electrogalvanizado DIN 9021 (ISO 7093*)

CÓDIGO

ARANDELA GRANDE REFORZADA

Acero HV 100 - electrogalvanizado DIN 440 R

CÓDIGO

ULS 440 ULS 1052

ARANDELA XL REFORZADA

Acero HV 100-250 - electrogalvanizado DIN 1052

CÓDIGO

ULS 125

ARANDELA

Acero HV 100 - electrogalvanizado DIN 125 A (ISO 7089)

CÓDIGO

TUERCA HEXAGONAL

Clase acero 8 - electrogalvanizado DIN 934 (ISO 4032*)

(*)La norma ISO 4032 difiere de la norma DIN 934 en el parámetro h y, para los diámetros M10, M12, M14 y M22, también en el parámetro SW.

TUERCA DE UNIÓN

Clase acero 8 - electrogalvanizado DIN 6334

Clase acero 6 - electrogalvanizado DIN 1587

Tuerca torneada en una sola pieza.

TUERCA CIEGA

Acero inoxidable A2 (A2 | AISI304) DIN 1587

h h h s

Tuerca torneada en una sola pieza.

TUERCA HEXAGONAL

Acero inoxidable A2-70 (A2 | AISI304) DIN 934 (ISO 4032*)

(*)La norma ISO 4032 difiere de la norma DIN 934 en el parámetro h y, para los diámetros M10 y M12, también en el parámetro SW.

TUERCA AUTOBLOCANTE

Acero inoxidable A2-70 (A2 | AISI304) DIN 985 (ISO 10511*)

(*)La norma ISO 10511 difiere de la norma DIN 995 en el parámetro h y, para los diámetros M10 y M12, también en el parámetro SW.

ARANDELA

Acero inoxidable A2 | AISI304 DIN 9021 (ISO 7093-1*)

CÓDIGO

(*) La norma ISO 7093 difiere de la norma DIN 9021 por la dureza superficial.

LÁMINAS

TRANSPIRABLES MONOLÍTICAS

TRANSPIRABLES

BARRERAS Y FRENOS

LÁMINAS ADHESIVAS

BITUMINOSAS

ELECCIÓN DE PRODUCTOS

TRASPIR HOUSE 150 - TRASPIR HOUSE 170 TRASPIR HOUSE 200

CUBIERTA METÁLICA

TRASPIR METAL

ADHESIVO

TRASPIR ADHESIVE 260 - TRASPIR EVO UV ADHESIVE

REQUISITOS DE RESISTENCIA AL FUEGO

TRASPIR FELT EVO UV 210 TRASPIR EVO UV ADHESIVE

TRASPIR HOUSE MONO 135

HOUSE MONO 160

MÁXIMASEGURIDAD

ADHESIVO

TRASPIR ADHESIVE 260

TRASPIR EVO UV ADHESIVE

REQUISITOS DE RESISTENCIA AL FUEGO

TRASPIR FACADE MONO

TRASPIR EVO UV ADHESIVE

TRASPIR HOUSE MONO 135

TRASPIR HOUSE MONO 160

JUNTAS ABIERTAS

TRASPIR FACADE MONO TRASPIR EVO UV ADHESIVE

SELLADO

EXPOSICIÓN DIRECTA A LOS RAYOS ULTRAVIOLETAS

SIMPLA SPRINTA SIGNO CEMENTA OUT FACADE BAND UV FRONT BAND UV 210 CLARA

SUPRA BAND BUTYL BAND BONDING GLUE

FIRE STRIPE GRAPHITE FRONT BAND UV 210 MULTI BAND UV

TRASPIR HOUSE 110

TRASPIR HOUSE 135

TRASPIR HOUSE 150

ESTANQUIDAD AL VIENTO

REQUISITOS DE RESISTENCIA AL FUEGO

EXTRADÓSAGENTESATMOSFÉRICOS

ADHESIVO

Sd VARIABLE - SANEAMIENTO

REFLECTANTE

EXPOSICIÓNINDIRECTAALOSRAYOSUVINTRADÓS

SELLADO

EXPOSICIÓN INDIRECTA A LOS RAYOS UV

ALU BAND

INTERNA SIMPLA SPRINTA SIGNO

CEMENTA IN CLARA

REQUISITOS DE RESISTENCIA AL FUEGO

INSUFLADO

TRANSPARENTE

INSUFLADO

EXPOSICIÓN INDIRECTA A LOS RAYOS UV

SUPRA BAND

BUTYL BAND

ELASTIC GLUE

AGENTES ATMOSFÉRICOS

TRANSPARENTE

REQUISITOS DE RESISTENCIA AL FUEGO

REFLECTANTE

Sd VARIABLE - SANEAMIENTO

ADHESIVO

REQUISITOS DE RESISTENCIA AL FUEGO

ESTANQUIDAD AL AIRE

LÁMINAS MONOLÍTICAS

LÁMINAS MONOLÍTICAS

cadena polimérica

moléculas de vapor de agua

LÁMINAS MICROPOROSAS

polímero

CARACTERÍSTICAS

Estabilidad térmica

Durabilidad y estabilidad ante el envejecimiento

Estabilidad a los rayos UV

Estabilidad química

Baja reacción al fuego

Transpirabilidad (vapor de agua)

Estanquidad al agua

Estanquidad al aire

Resistencia a lluvia batiente

Resistencias mecánicas

Resistencia al deslizamiento

Resistencia a los contaminantes

microporos

moléculas de vapor de agua

CARACTERÍSTICAS

Estabilidad térmica

Durabilidad y estabilidad ante el envejecimiento

Estabilidad a los rayos UV

Estabilidad química

Baja reacción al fuego

Transpirabilidad (vapor de agua)

Estanquidad al agua

Estanquidad al aire

Resistencia a lluvia batiente

Resistencias mecánicas

Resistencia al deslizamiento

Resistencia a los contaminantes

En la vida diaria en las obras, a menudo las láminas están expuestas simultáneamente a varios factores de estrés, como la solicitación mecánica y la exposición a los agentes atmosféricos y a los rayos UV, condiciones que son difíciles de simular en los ensayos estándares.

Por eso, se ha desarrollado la gama de láminas monolíticas, que se degradan menos que un film microporoso cuando se exponen a radiaciones ultravioletas, contaminantes u otras fuentes de estrés.

MEJOR RESISTENCIA

NOTA: las láminas están pensadas para ser usadas debajo de los revestimientos de las cubiertas discontinuas y detrás de los revestimientos de las paredes exteriores para evitar la penetración del viento y del agua desde fuera. También ofrecen protección temporal contra los agentes atmosféricos. En caso de eventos excepcionales o de exposición prolongada, se recomienda prever sistemas de protección externos.

TRASPIR HOUSE MONO 135

LÁMINA ALTAMENTE TRANSPIRABLE MONOLÍTICA

• La estructura monolítica de la lámina y los polímeros especiales usados garantizan una excelente durabilidad en el tiempo

• Alta protección contra la lluvia batiente durante la exposición temporal a la intemperie en la obra. El film funcional monolítico y el gramaje reducido permiten obtener un óptimo producto de bajo coste

• Gracias al doble tape integrado, la colocación es rápida y el sellado, perfecto

Ficha técnica disponible en línea

CÓDIGO tape H L A

propiedad valor composición PP - monolítico - PP gramaje 135 g/m2 transmisión del vapor de agua (Sd) 0,1 m

propiedades mecánicas

resistencia a la tracción MD/CD: 200/160 N/50mm resistencia a desgarro por clavo MD/CD: 160/190 N

TRASPIR HOUSE MONO 160

LÁMINA ALTAMENTE TRANSPIRABLE MONOLÍTICA

• Elevada durabilidad en el tiempo y resistencia a los rayos UV y al calor. Ideal para el uso en fachadas

• Dispone de declaraciones ambientales voluntarias EPD y LCA

• Alta protección contra la lluvia batiente durante la exposición temporal a la intemperie en la obra

Ficha técnica disponible en línea

CÓDIGO tape H L A

propiedad valor composición PP - monolítico - PP gramaje 160 g/m2 transmisión del vapor de agua (Sd) 0,1 m propiedades mecánicas

resistencia a la tracción MD/CD: 280/220 N/50mm resistencia a desgarro por clavo MD/CD: 180/200 N

TRASPIR HOUSE MONO 190

LÁMINA ALTAMENTE TRANSPIRABLE MONOLÍTICA

• El film monolítico garantiza la transpirabilidad gracias a una reacción química

• La capa, continua y homogénea, ofrece una barrera total al paso del agua

• El gramaje de la lámina asegura resistencia mecánica y protección durante las fases de construcción

Ficha técnica disponible en línea

CÓDIGO

PENDIENTES REDUCIDAS

propiedad valor composición PP - monolítico - PP gramaje 190 g/m2 transmisión del vapor de agua (Sd) 0,2 m propiedades mecánicas resistencia a la tracción MD/CD: 310/280 N/50mm resistencia a desgarro por clavo MD/CD: 220/230 N

METAL RACK START

COD. 1x 06HTSBODY 1x 06HTSCOMP

COD. 06HTSTROLL

Accessories HT START ROLL HOLDER

Accessories HT START FLYER HOLDER

COD. 06HTSTFLY

Accessories

COD. 06HTSTWHL

HT START WHEELS 4 pcs.

TRASPIR FACADE MONO

LÁMINAS ALTAMENTE TRANSPIRABLES MONOLÍTICAS

RESISTENTES A LOS RAYOS UV

• Láminas ideales para fachadas con uniones de diferentes anchuras y que dejan al descubierto, como máximo, el 40 % de la superficie

• La estructura monolítica hace que las láminas sean extremadamente estables y resistentes a las altas temperaturas, lo que garantiza una excelente durabilidad en el tiempo

• Elevada estanquidad al agua, estabilidad térmica y dimensional y excelente resistencia a la intemperie

Ficha técnica disponible en línea

TRASPIR EVO UV 115

propiedad valor composición PU - PP gramaje 115 g/m2 transmisión del vapor de agua (Sd) 0,08 m propiedades mecánicas

resistencia a la tracción MD/CD: 150/110 N/50mm

resistencia a desgarro por clavo MD/CD: 130/170 N

fachada uniones abiertas de hasta 30 mm, máximo 20 % de la superficie expuesta

TRASPIR FELT EVO UV 210

propiedad valor composición PU - PL gramaje 210 g/m2 transmisión del vapor de agua (Sd) 0,15 m propiedades mecánicas resistencia a la tracción MD/CD: 380/420 N/50mm resistencia a desgarro por clavo MD/CD: 220/210 N

fachada uniones abiertas de hasta 30 mm, máximo 30 % de la superficie expuesta

TRASPIR EVO UV 210

propiedad valor composición acrilato - PL gramaje 210 g/m2 transmisión del vapor de agua (Sd) 0,04 m

propiedades mecánicas

resistencia a la tracción MD/CD: 300/200 N/50mm resistencia a desgarro por clavo MD/CD: 120/120 N

fachada uniones abiertas de hasta 50 mm, máximo 40 % de la superficie expuesta

TRASPIR HOUSE 110

LÁMINA ALTAMENTE TRANSPIRABLE

• Habiendo superado las pruebas de resistencia a la penetración de agua ASTM E331 y Sintef, garantiza una barrera impermeable a 300 Pa, lo que la convierte en la solución ideal para la protección temporal en la obra y en caso de rotura accidental del revestimiento

• Dispone de declaraciones ambientales voluntarias EPD y LCA

• Calidad certificada por el organismo noruego SINTEF y por el instituto francés CSTB (E450 Jf C2)

Ficha técnica disponible en línea

FÁCIL DE USAR

CÓDIGO tape H L A

propiedad valor composición PP - PP - PP gramaje 112 g/m2 transmisión del vapor de agua (Sd) 0,03 m propiedades mecánicas resistencia a la tracción MD/CD: 250/165 N/50mm resistencia a desgarro por clavo MD/CD: 115/135 N

TRASPIR HOUSE 135

LÁMINA ALTAMENTE TRANSPIRABLE

• La elevada transpirabilidad de esta lámina facilita el secado en caso de filtraciones y protege la estructura

• Optimiza la estanquidad al viento de la estructura y la protege contra la entrada de corrientes de aire caliente en verano y frío en invierno

• Capa que garantiza la eficacia térmica del aislante, protege la envolvente y mejora la durabilidad de los materiales

Ficha técnica disponible en línea

FÁCIL

propiedad valor composición PP - PP - PP gramaje 135 g/m2 transmisión del vapor de agua (Sd) 0,02 m propiedades mecánicas resistencia a la tracción MD/CD: 280/190 N/50mm resistencia a desgarro por clavo MD/CD: 135/170 N

TRASPIR HOUSE 150

LÁMINA ALTAMENTE TRANSPIRABLE

• Diseñada para aplicarse tanto en el lado exterior como el interior de paredes y cubiertas

• Certificada por el instituto francés CSTB que ha confirmado las prestaciones mecánicas de la lámina y la ha calificado de clase E1 Sd1 TR2

• Lámina altamente transpirable para cubiertas con una excelente relación precio/prestaciones

Ficha técnica disponible en línea

RESISTENTE A LA ABRASIÓN

CONVENIENCIA Y PRESTACIONES

propiedad valor composición PP - PP - PP gramaje 150 g/m2 transmisión del vapor de agua (Sd) 0,02 m propiedades mecánicas

resistencia a la tracción MD/CD: 350/210 N/50mm resistencia a desgarro por clavo MD/CD: 190/225 N

TRASPIR HOUSE 170

LÁMINA ALTAMENTE TRANSPIRABLE

• Optimiza la estanquidad al viento y sirve de protección contra la entrada de corrientes de aire caliente en verano y frío en invierno

• La elevada transpirabilidad de esta lámina facilita el secado en caso de filtraciones y protege la estructura

• Lámina altamente transpirable para cubiertas con una excelente relación precio/prestaciones

Ficha técnica disponible en línea

CÓDIGO tape H

propiedad valor composición PP - PP - PP gramaje 170 g/m2 transmisión del vapor de agua (Sd) 0,02 m

propiedades mecánicas

resistencia a la tracción MD/CD: 330/230 N/50mm resistencia a desgarro por clavo MD/CD: 190/230 N

RESISTENTE A LA ABRASIÓN

TRASPIR HOUSE 200

LÁMINA ALTAMENTE TRANSPIRABLE

• Gramaje y resistencia mecánica elevadas para unas excelentes prestaciones

• Gracias a su composición, también es adecuada para aplicaciones sobre soportes irregulares y ásperos, que podrían dañar las láminas más ligeras

• El doble tape integrado en la versión TT asegura una colocación rápida y un excelente sellado

Ficha técnica disponible en línea

CÓDIGO tape

propiedad valor composición PP - PP - PP

PENDIENTES

gramaje 200 g/m2 transmisión del vapor de agua (Sd) 0,02 m propiedades mecánicas resistencia a la tracción MD/CD: 360/270 N/50mm resistencia a desgarro por clavo MD/CD: 230/270 N RESISTENTE

¡ORGANIZA TU REUNIÓN EN NUESTRA SEDE!

La sede central de Cortaccia (BZ), en el norte de Italia, dispone de espacios para celebrar reuniones y cursos de formación: más de 100 plazas sentadas, sala de exposiciones, centro de pruebas para pruebas prácticas y un completo paquete de servicios para organizar todo tipo de actividades y eventos.

¿TE INTERESA?

¡Contacta con tu asesor técnico!

TRASPIR METAL

MALLAS TRIDIMENSIONALES PARA CUBIERTAS METÁLICAS

• Garantizan la reducción del ruido aéreo y de la lluvia batiente. Valores testados y certificados

• Si se combina con la línea BYTUM o TRASPIR, es ideal para crear una capa de microventilación tanto en la pared como en la cubierta

• Favorecen la microventilación de las cubiertas metálicas y evita la corrosión

Ficha técnica disponible en línea

TRASPIR 3D COAT TT

propiedad valor composición PP - PP - PP

gramaje 600 g/m2

espesor 8 mm propiedades mecánicas resistencia a la tracción MD/CD: 300/225 N/50mm resistencia a desgarro por clavo MD/CD: 170/150 N

NET 350

VENTILACIÓN

tape H L A

propiedad valor composición PP

gramaje 350 g/m2 espesor 7,5 mm propiedades mecánicas resistencia a la tracción NET MD/CD: 1,3/0,5 N/50mm alargamiento NET MD/CD: 95/65%

MEDICIONES EN LABORATORIO

cámara emisora

cámara receptora

LLUVIA BATIENTE

AISLAMIENTO ACÚSTICO

Aumento del poder insonorizante de 1 dB

RW = 43 dB

= 36,9 dB

Reducción del ruido de lluvia hasta 4,2 dB

= 44 dB

RUIDO AÉREO

LÁMINAS ADHESIVAS

MÁXIMA PROTECCIÓN Y MÍNIMO TIEMPO DE APLICACIÓN

• Láminas completamente adhesivas que facilitan la colocación, ya que reducen los tiempos de aplicación

Fichas técnicas disponible en línea

• Protegen los paneles de los daños provocados por el agua y los agentes atmosféricos durante el transporte y las obras

AHORRO DE TIEMPO tiempos de colocación reducidos

DEFENCE ADHESIVE

LÁMINA AUTOADHESIVA PROTECTORA PARA ELEMENTOS CONSTRUCTIVOS

AHORRO ECONÓMICO menos mano de obra para el montaje y menos riesgo de daños

SEGURIDAD las láminas son antideslizantes, de gramaje alto, adecuadas para diversos contextos de aplicación

Disponible bajo pedido en diferentes anchuras.

propiedad valor composición EVA – PP – cola - liner gramaje 220 g/m2 transmisión del vapor de agua (Sd)

m protección durante las obras 12 semanas

BARRIER ALU NET ADHESIVE 300

BARRERA DE VAPOR REFLECTANTE Sd > 1500 m AUTOADHESIVA

CÓDIGO

Disponible bajo pedido en diferentes anchuras.

SEMITRASPARENTE

propiedad valor composición

PET - AL - PE - Malla

- cola - liner gramaje 300 g/m2 transmisión del vapor de agua (Sd) 4000 m(*) (*)Barrera total según la clasificación ZVDH (Alemania) con valor mínimo garantizado superior a 1500

VAPOR ADHESIVE 260

FRENO DE VAPOR AUTOADHESIVO

CÓDIGO

Disponible bajo pedido en diferentes anchuras.

propiedad

TRASPIR ADHESIVE 260

LÁMINA TRANSPIRABLE AUTOADHESIVA

CÓDIGO

Disponible bajo pedido en diferentes anchuras.

propiedad valor composición

– PP – PP - cola - liner gramaje 260 g/m2

transmisión del vapor de agua (Sd) 0,18 m

TRASPIR EVO UV ADHESIVE

LÁMINA AUTOADHESIVA TRANSPIRABLE MONOLÍTICA RESISTENTE A LOS RAYOS UV

CÓDIGO tape H L A [m]

Disponible bajo pedido en diferentes anchuras.

propiedad valor composición acrílico – PL - cola - liner gramaje 300 g/m2

transmisión del vapor de agua (Sd) 0,19 m fachada uniones de hasta 50

LÁMINAS Y ZONAS CLIMÁTICAS

Hay soluciones más indicadas que otras en función de la zona climática en la que te encuentres y del sistema de construcción que hayas elegido.

En estas páginas encontrarás algunos ejemplos que pueden ayudarte a elegir el producto correcto.

CLIMA ÁRTICO/FRÍO CLIMA TEMPLADO CLIMA MUY CÁLIDO/TROPICAL

EJEMPLOS DE APLICACIÓN EN PARED

HOUSE - VAPOR HOUSE IN

CLIMA ADAPT - VAPOR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

EJEMPLOS DE APLICACIÓN EN LA CUBIERTA

HOUSE - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM

VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

STOP HOUSE - VAPOR HOUSE IN

TRASPIR HOUSE MONO - TRASPIR HOUSE

ADAPT - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

CLIMA ADAPT - TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - BYTUM STOP HOUSE - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

STOP HOUSE - VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

VAPOR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE

TRASPIR HOUSE MONO - TRASPIR HOUSE - TRASPIR METAL

CLIMA

CLIMA

STOP HOUSE ALU NET 100

BARRERA DE VAPOR REFLECTANTE Sd 150 m

• Mejora el rendimiento energético del paquete constructivo ya que, al reflejar el calor hacia el interior, aumenta la resistencia térmica

• Gracias a la malla de refuerzo, no teme tensiones mecánicas ocasionadas por grapas y clavos

• Material específico con la función de limitar el paso de vapor desde la parte caliente a la parte fría de las estructuras

Ficha técnica disponible en línea

CÓDIGO tape H L

STOPHALU100 -

REFORZADO REFLECTANTE 70%

propiedad valor composición PE aluminizado - malla PE - PE gramaje 100 g/m2 transmisión del vapor de agua (Sd) 150 m propiedades mecánicas resistencia a la tracción MD/CD: > 230/230 N/50mm resistencia a desgarro por clavo MD/CD: > 110/110 N

STOP HOUSE NET 110

BARRERA DE VAPOR Sd 40 m

• Transparente, asegura una colocación fácil y rápida

• La malla de refuerzo asegura una gran resistencia, incluso en caso de presión provocada por el insuflado del aislante

• Material específico con la función de limitar el paso de vapor de la parte caliente a la parte fría de las estructuras y evitar la formación de condensación

Ficha técnica disponible en línea

CÓDIGO tape

REFORZADO SEMITRASPARENTE

propiedad valor

composición PE - malla PE - PE gramaje 110 g/m2 transmisión del vapor de agua (Sd) 40 m propiedades mecánicas

resistencia a la tracción MD/CD: > 220/190 N/50mm resistencia a desgarro por clavo MD/CD: > 155/145 N

STOP HOUSE 190 BARRIER SD150

BARRERA DE VAPOR Sd 145 m

• En polietileno extruido, se puede aplicar en numerosos casos, desde la protección provisional en las obras hasta el control del vapor dentro de la estratigrafía

• También está disponible en una versión de 3,2 m, ideal para la impermeabilización de forjados

• Transparente, asegura una colocación fácil y rápida

Ficha técnica disponible en línea

CÓDIGO

COSTE PRESTACIONES

SEMITRASPARENTE

propiedad valor composición PE

gramaje 190 g/m2 transmisión del vapor de agua (Sd) 145 m propiedades mecánicas resistencia a la tracción MD/CD: > 206/180 N/50mm resistencia a desgarro por clavo MD/CD:> 147/165 N

CLIMA ADAPT 80

LÁMINA DE DIFUSIÓN VARIABLE

• Si entra en contacto con mucha humedad, cambia de freno de vapor a producto transpirable y, en consecuencia, garantiza el secado de la envolvente de la construcción

• Ensayado por organismos científicos externos que también han simulado su comportamiento en condiciones reales

• Dispone de declaraciones ambientales voluntarias EPD y LCA

Ficha técnica disponible en línea

propiedad valor composición PA - PP gramaje 80 g/m2 transmisión del vapor de agua (Sd) 0,15 - 5 m

propiedades mecánicas

resistencia a la tracción MD/CD: > 120/90 N/50mm resistencia a desgarro por clavo MD/CD: > 40/40 N Sd VARIABLE SEMITRASPARENTE

CLIMA CONTROL 105

LÁMINA DE DIFUSIÓN VARIABLE

• Ideal para aumentar el rendimiento energético en el saneamiento de estructuras existentes

• Gracias a la transparencia, la instalación de la lámina es inmediata en la subestructura

• La malla de refuerzo asegura una gran resistencia de la lámina, incluso en caso de presión provocada por el insuflado del aislante

Ficha técnica disponible en línea

propiedad valor

composición PA - PP gramaje 105 g/m2 transmisión del vapor de agua (Sd) 0,1- 20 m propiedades mecánicas resistencia a la tracción MD/CD: > 175/150 N/50mm resistencia a desgarro por clavo MD/CD: > 140/150 N

CLIMA CONTROL NET 145

LÁMINA DE DIFUSIÓN VARIABLE

• El film especial de PA asegura las máximas prestaciones en los muros y una excelente protección en los aislamientos

• Gracias a la transparencia, la instalación de la lámina es inmediata en la subestructura

• Ideal para aumentar el rendimiento energético en el saneamiento de estructuras existentes

Ficha técnica disponible en línea

CÓDIGO

propiedad valor

composición PE - malla PE - PP gramaje 145 g/m2 transmisión del vapor de agua (Sd) 0,15 - 5 m propiedades mecánicas resistencia a la tracción MD/CD: > 440/400 N/50mm resistencia a desgarro por clavo MD/CD: > 300/250 N

VAPOR HOUSE IN 120

FRENO DE VAPOR

• Lámina para controlar el paso de vapor de agua en las estructuras y casas de madera

• Transparente, para facilitar la colocación tanto si se realizan aislamientos desde el interior como si se instala entre las vigas

• Dispone de declaraciones ambientales voluntarias EPD y LCA

Ficha técnica disponible en línea

CÓDIGO tape H

SEMITRASPARENTE

propiedad valor composición PP - PP

gramaje 120 g/m2

transmisión del vapor de agua (Sd) 30 m propiedades mecánicas resistencia a la tracción MD/CD: 220/180 N/50mm(*) resistencia a desgarro por clavo MD/CD: 160/205 N(*) (*)Valores medios; para conocer los valores mínimos, consultar la declaración de prestaciones.

VAPOR HOUSE NET 110

FRENO DE VAPOR CON MALLA DE REFUERZO

• Freno de vapor ligero que garantiza prestaciones mecánicas elevadas gracias a la malla de refuerzo

• Se puede utilizar en el extradós ya que la estabilidad a los rayos UV también está asegurada durante la fase de construcción

• Evita el paso incontrolado de aire caliente y húmedo al interior de la estratigrafía y el consiguiente riesgo de condensación intersticial

Ficha técnica disponible en línea

propiedad valor composición PE - malla PE - PP gramaje 110 g/m2 transmisión del vapor de agua (Sd) 5 m propiedades mecánicas

REFORZADO

VAPOR HOUSE 140

FRENO DE VAPOR

• Diseñado para aplicarse tanto en el lado interior como el exterior de cubierta y paredes

• Regula el paso de la humedad y evita la formación de condensación intersticial dentro del paquete aislante

• Resiste a los rayos UV y se puede usar directamente sobre entablado

Ficha técnica disponible en línea

CÓDIGO

CONVENIENCIA Y PRESTACIONES

propiedad valor composición PP - PP - PP gramaje 140 g/m2 transmisión del vapor de agua (Sd) 10 m propiedades mecánicas resistencia a la tracción MD/CD: > 230/180 N/50mm resistencia a desgarro por clavo MD/CD: > 125/145 N

VAPOR HOUSE 150

FRENO DE VAPOR

• Regula el paso de la humedad y evita la formación de condensación intersticial dentro del paquete aislante

• Resiste a los rayos UV y se puede usar directamente sobre entablado

• El producto ofrece una óptima relación calidad/precio

Ficha técnica disponible en línea

CÓDIGO tape

- 1,5

propiedad valor composición PP - PP - PP gramaje 150 g/m2 transmisión del vapor de agua (Sd) 18 m propiedades mecánicas resistencia a la tracción MD/CD:

VAPOR HOUSE NET 180

FRENO DE VAPOR CON MALLA DE REFUERZO

• Debido a su composición, también es adecuado para aplicaciones sobre soportes irregulares y ásperos, que podrían dañar los frenos de vapor más ligeros

• Gracias al doble tape integrado, la versión TT permite una colocación rápida y un perfecto sellado, siendo una solución más ventajosa que la tradicional colocación con encintado

Ficha técnica disponible en línea

CÓDIGO tape H L A

propiedad valor composición PP - malla PP - PE - PP gramaje 180 g/m2 transmisión del vapor de agua (Sd) 10 m propiedades mecánicas resistencia a la tracción MD/CD: > 270/250 N/50mm resistencia a desgarro por clavo MD/CD: > 230/250 N

LÁMINAS BITUMINOSAS

LÁMINAS BITUMINOSAS BAJO TEJA

• Marcadas CE como láminas flexibles para impermeabilización de cubiertas discontinuas

• Gama completa con una óptima relación gramaje/espesor, que asegura facilidad de manejo y flexibilidad

• Aseguran una gran resistencia mecánica y durabilidad gracias a la armadura de refuerzo

Ficha técnica disponible en línea CÓDIGO tape

propiedad valor

composición PP - mezcla bituminosa - refuerzo de PL - mezcla bituminosa - PP gramaje 0,4 kg/m2

espesor 0,6 mm peso rollo 21,0 kg

CÓDIGO tape

propiedad valor

composición PP - mezcla bituminosa - refuerzo de PL - mezcla bituminosa - PP gramaje 0,75 kg/m2

espesor 0,8 mm peso rollo 30,4 kg

propiedad valor composición

BYTUM BASE 2500

LÁMINA BITUMINOSA BAJO TEJA AUTOADHESIVA

• Es la solución ideal para las cubiertas planas junto a la lámina de pizarra BYTUM SLATE 3500 como capa final a vista

• El compuesto bituminoso modificado asegura flexibilidad y maleabilidad, incluso a bajas temperaturas, y permite colocar el producto sin usar llamas abiertas o calor

• Utilizada como bajo teja en pendientes de hasta 5°, esta lámina bituminosa adhesiva garantiza una óptima estanquidad

Ficha técnica disponible en línea

CÓDIGO

propiedad valor composición film serigrafiado de PL - mezcla bituminosa - refuerzo de PL - mezcla bituminosa - mezcla bituminoso adhesiva - liner de separación precortado gramaje 2,5 kg/m2

espesor 2,0 mm peso rollo 25,5 kg

BYTUM SLATE 3500

LÁMINA BITUMINOSA BAJO TEJA AUTOADHESIVA DE PIZARRA

• Se puede utilizar en cubiertas planas como capa final a la vista en combinación con la lámina autoadhesiva y autosoldante BYTUM BASE 2500, para una impermeabilización óptima

• La superficie de pizarra garantiza una estabilidad permanente a los rayos UV

• La tira adhesiva lateral garantiza la impermeabilización incluso en los puntos de superposición entre láminas

Ficha técnica disponible en línea

RESISTENTE A LOS RAYOS UV

ADHESIVA

propiedad valor composición

escamas de pizarra - mezcla bituminosa - refuerzo de PL - mezcla bituminosa - mezcla bituminoso adhesiva - liner de separación precortado

gramaje 3,5 kg/m2 espesor 2,8 mm peso rollo 35,0 kg

SHINGLE

TEJA BITUMINOSA

• Capa final de cubierta impermeable con marcado CE según ETA. Resiste a la intemperie y aísla acústicamente contra la lluvia batiente

• Resistencia ilimitada a los rayos UV gracias a la capa superior de pizarra

• Ideal en combinación con una protección bituminosa bajo teja con el fin de obtener una impermeabilización eficaz en cubiertas con poca pendiente

Ficha técnica disponible en línea

SHINGLE RECTANGULAR

SHINGLE BIBER

B ancho de la teja

L altura de la teja

A / co. área cubierta por las tejas por caja

A / b área cubierta por las tejas por palé

co. / b cajas por palé R rectangular B biber

BITUMINOSA

SESIONES DE FORMACIÓN

En estas dos horas te explicaremos las ventajas y las características de nuestros productos. Vamos donde estés.

DESTINATARIOS Dependientes, jefes de sector y red de ventas

LUGAR Punto de venta

OBJETIVO Formar a los colaboradores para mejorar sus conocimientos sobre nuestros productos

RESULTADO Ampliación del surtido de productos, aumento del volumen de ventas, oportunidad de entrar en un mercado en crecimiento

SELLANTES, CINTAS Y BANDAS

COLAS Y SELLANTES

CINTAS ACRÍLICAS

CINTAS PARA FACHADAS

CINTAS

Y SELLANTES

FIJACIÓN AL SUELO

SELLADO CLAVOS

AIR BITUM

LÁMINA BITUMINOSA SELLANTE SPRAY, LISTA PARA USAR

• Impermeabiliza y sella, siendo resistente a la intemperie

• Eficaz sobre cualquier tipo de soporte y forma

• Ideal para sellar filtraciones en cubiertas, canalones, tubos y mucho más

• La especial fórmula bituminosa modificada con elastómeros garantiza un producto que, después del secado, resiste tanto a la intemperie como a la corrosión salina

Ficha técnica disponible en línea RESISTENTE A LA HUMEDAD

SPRAY

CÓDIGO contenido color rendimiento unid. [mL]

AIRBIT500 500 negro aprox. 4 m2 12

AIR GLUE

COLA EN SPRAY UNIVERSAL DE SECADO RÁPIDO

• Adhesivo de contacto para madera, metal, goma, vinilo, plástico, cartón, hormigón y otros materiales

• Mejora la adhesión de las cintas acrílicas a materiales como el hormigón y los aislantes fibrosos

• Se puede utilizar en interior y exteriores

• Amplitud de la inyección regulable

LISTA PARA

BITUMINOSA

LISTA PARA USAR

ELASTIC GLUE

COLA

ADHESIVA UNIVERSAL DE ALTA ELASTICIDAD PARA USO INTERIOR

• Para un pegado de láminas que garantiza la elasticidad y la estanquidad al aire

• Excelente adhesión a piedra, hormigón, enfoscado, madera y metales

• Perfecta con todas las láminas de la gama HOLZ TECHNIC

Ficha técnica disponible en línea

CÓDIGO contenido versión rendimiento con cordón Ø8 mm unid.

ELAGLUE310 1 310 mL - 310 g cartucho rígido aprox. 6,2 m 20

ELAGLUE600 2 600 mL - 600 g cartucho blando aprox. 11,9 m 20

BONDING GLUE

COLA ADHESIVA UNIVERSAL DE ALTA ELASTICIDAD PARA USO EXTERIOR

• También para uso exterior, asegura una óptima resistencia al agua

• Cola para láminas y sellante para uniones

• Óptima adhesión a los principales materiales de construcción

Ficha técnica disponible en línea

CÓDIGO contenido versión rendimiento con cordón Ø8 mm

BONGLUE600 600 mL - 840 g cartucho blando aprox. 6 m 12

UNIVERSAL FOAM

ESPUMA UNIVERSAL POLIURETÁNICA MULTIUSO

• Espuma poliuretánica para interiores, EC1 Plus de bajas emisiones de compuestos orgánicos volátiles

• Clase de reacción al fuego B3 (DIN 4102-1)

• La fórmula especial reduce la expansión después de la aplicación y evita que se cree una presión excesiva en los elementos pegados

• Solución versátil para llenar huecos como juntas e intersticios alrededor de tuberías y espacios en general

Ficha técnica disponible en línea

CÓDIGO contenido color rendimiento uso unid. [mL]

UNIFOAM750 1 750 beige 40 L con pistola 12

UNIFOAMM750 2 750 beige 38 L con boquilla 12

UNIFOAM KIT

KIT PARA SELLAR CON ESPUMA POLIURETÁNICA

• Espuma poliuretánica polivalente para rellenar huecos, como juntas e intersticios alrededor de tuberías y otros espacios

• Pistola automática de cañón largo para la aplicación de espumas

• Detergente universal para quitar la espuma poliuretánica fresca

CÓDIGO descripción unid.

UNIFOAMKIT KIT UNIVERSAL FOAM 1

El paquete incluye:

GUANTES INCLUIDOS

SILENT FOAM

ESPUMA POLIURETÁNICA SELLANTE ELÁSTICA DE ALTAS PRESTACIONES FONOAISLANTES

• Clase de reacción al fuego B3 (DIN 4102-1)

• Para el montaje de contramarcos y marcos de cerramientos de madera, PVC o aluminio

• Perfecta adhesión a cualquier material para la construcción, incluidos paneles de EPS y XPS

• Hermética también tras el recorte gracias a la estructura de celdas cerradas

• Clasificada EC1PLUS para las emisiones de compuestos orgánicos volátiles según el procedimiento de prueba GEV

Ficha técnica disponible en línea

EXPANSIÓN REDUCIDA

AISLAMIENTO ACÚSTICO GUANTES INCLUIDOS

CÓDIGO contenido color rendimiento uso unid. [mL] SILFOAM750

blanco 40 L con pistola 12

SILENT FOAM B2

ESPUMA POLIURETÁNICA SELLANTE ELÁSTICA DE ALTAS PRESTACIONES FONOAISLANTES

• Para el montaje de contramarcos y marcos de cerramientos de madera, PVC o aluminio

• Clase de reacción al fuego B2 (DIN 4102-1)

• Ideal para uso tanto en exteriores como en interiores, gracias a las muy bajas emisiones de compuestos orgánicos volátiles

Ficha técnica disponible en línea

GUANTES INCLUIDOS

CÓDIGO contenido color rendimiento uso unid. [mL]

SILFOAM750B2 750 blanco 35 L con pistola 12

ELÁSTICO ELÁSTICO

LIQUID MEMBRANE

IMPERMEABILIZANTE ACRÍLICO APLICABILE CON BROCHA O PISTOLA

• Lista para usar, para impermeabilizaciones duraderas y resistentes a los agentes atmosféricos y a los rayos UV

• A base de resinas sintéticas en dispersión acuosa

• Sin disolventes

• La mezcla a base de resinas sintéticas es elástica y resistente a cualquier movimiento de las fisuras selladas

• Adecuado para detalles constructivos complejos, resiste también a las microfisuras. Se puede utilizar tanto en áreas industriales como en zonas costeras

CÓDIGO contenido unid. [kg] LIQMEM10 10 1

METAL RACK START

COD. 1x 06HTSBODY 1x 06HTSCOMP

PRODUCT DISPLAY

COD. 04HTPRODISP

Ficha técnica disponible en línea

FOAM REMOVER

DETERGENTE UNIVERSAL PARA QUITAR LA ESPUMA POLIURETÁNICA FRESCA

• Eliminación rápida y eficaz de espuma poliuretánica no endurecida de cualquier superficie

• Doble uso: montado en pistola o mediante boquilla pulverizadora

• Indispensable para limpiar las pistolas para espumas

Ficha técnica disponible en línea

CÓDIGO contenido color unid. [mL]

PISTOLA PROFESIONAL PARA CARTUCHOS DE 310 ml pág. 284

PISTOLA PARA CARTUCHOS BLANDOS DE 600 ml pág. 286

PISTOLA AUTOMÁTICA DE CAÑÓN LARGO PARA ESPUMAS pág. 285

CINTAS

¿CÓMO ES UNA CINTA?

LINER EXTRAÍBLE

film de silicona removible

FINGERLIFT

parte sobresaliente, simplifica el retiro del liner

ADHESIVO

masa adhesiva

• mezcla acrílica en dispersión acuosa

• mezcla acrílica reticulada UV

• butílico

• bituminoso

ARMADURA

malla de refuerzo polimérica

• de malla rectangular

• de malla diagonal

ADHESIVO

masa adhesiva

• mezcla acrílica en dispersión acuosa

• mezcla acrílica reticulada UV

• butílico

• bituminoso

PRIMER

capa con la función de unir el soporte y el adhesivo

NÚCLEO

cilindro de cartón o de plástico donde se enrolla la cinta

TIPO DE ADHESIVO

SOPORTE

película sobre la que se pone el adhesivo

• film de PE

• film de PP

• film de aluminio

• tejido no tejido

• papel

MEZCLA ACRÍLICA EN DISPERSIÓN ACUOSA

MEZCLA ACRÍLICA RETICULADA UV

BUTÍLICO

BITUMINOSO

• Adecuado en superficies regulares

• Estable térmicamente

• Estable a los rayos UV

• Elástico

• Adecuado para superficies muy irregulares y porosas

• Deformable

• Estable a los rayos UV a lo largo del tiempo

• Estable térmicamente

• Eficaz a bajas temperaturas

• Adecuado para superficies irregulares

• Deformable

ELECCIÓN DE LAS CINTAS

CINTA MONOADHESIVA UNIVERSAL DE ALTA ADHESIVIDAD

• Cinta universal con excelente adherencia inicial y fuerza de adhesión superior en cualquier superficie. Utilizable tanto en el interior como en el exterior

• Adhesión garantizada en el tiempo incluso a bajas temperaturas y sobre superficies polvorientas, porosas o húmedas

• Disponible en varias medidas, también con liner precortado, para una fácil colocación, incluso en esquinas y aristas complejas

Ficha técnica disponible en línea

CÓDIGO

DURABILIDAD ENSAYADA

RESISTENTE A LOS RAYOS UV

TEMPERATURAS BAJAS

Espesor: 0,34 mm

COMPOSICIÓN:

1 soporte: película de PE

2 adhesivo: dispersión acrílica sin disolventes

3 armadura: malla de refuerzo de poliéster

4 adhesivo: dispersión acrílica sin disolventes

5 capa de separación: papel siliconado

SPRINTA

CINTA MONOADHESIVA UNIVERSAL SIN PELÍCULA

DE SEPARACIÓN

• Aplicable tanto en el interior como en el exterior, garantiza un sellado rápido y seguro

• La ausencia de película de separación comporta una menor cantidad de residuos a eliminar, lo que contribuye a la sostenibilidad ambiental

• Se puede cortar fácilmente gracias a los bordes dentados que favorecen la rotura de la cinta sin usar tijeras o cúteres

• Velocidad de aplicación y buena fuerza de adhesión en los materiales de construcción más comunes

Ficha técnica disponible en línea

CÓDIGO

Espesor: 0,25 mm

COMPOSICIÓN:

1 soporte: película de PE

FÁCIL DE CORTAR MENOS RESIDUOS

2 adhesivo: acrílico reticulado UV sin disolventes

3 armadura: malla de refuerzo de poliéster

4 adhesivo: acrílico reticulado UV sin disolventes

DURABILIDAD

CINTA MONOADHESIVA UNIVERSAL

• Cinta versátil con adhesión progresiva y adherencia duradera en diferentes soportes

• Ideal para la prefabricación, gracias a la especial formulación del adhesivo y a la variedad de formatos disponibles

• El tipo y la cantidad de adhesivo utilizado también lo hacen adecuado para su uso con temperaturas altas

Ficha técnica disponible en línea

FÁCIL DE USAR

CÓDIGO liner B L unid. [mm] [mm] [m]

SIMPLA50 50 50 25 15

SIMPLA50XL 50 50 50 12

SIMPLA60

Espesor: 0,28 mm

COMPOSICIÓN:

1 soporte: película de PE

2 adhesivo: dispersión acrílica sin disolventes

3 armadura: malla de refuerzo de poliéster

4 adhesivo: dispersión acrílica sin disolventes

5 capa de separación: papel siliconado

INTERNA

CINTA MONOADHESIVA PARA INTERIOR

• El carrier ya contorneado permite sellar fácilmente esquinas y aristas complejas

• También está disponible en versión con liner precortado para una colocación todavía más rápida

• Soporte de papel reforzado, ideal para uso en interiores; estanquidad al aire segura y garantizada en el tiempo

Ficha técnica disponible en línea

CÓDIGO

FÁCIL DE DOBLAR SELLANTE INTERNO

INTERNA3030 30 / 30 60 25 10

INTERNA1248 12 / 48 60 25 10

Espesor: 0,33 mm

COMPOSICIÓN:

1 soporte: papel reforzado con film protector

2 adhesivo: dispersión acrílica sin disolventes

3 capa de separación: papel siliconado

CINTA MONOADHESIVA UNIVERSAL TRANSPARENTE

• Transparente y discreto, es invisible cuando se aplica sobre cualquier superficie

• Excepcional fuerza de adhesión, eficaz tanto a altas como bajas temperaturas y en presencia de humedad, para una aplicación rápida y segura

• Extremadamente fiable en aplicaciones en exteriores, es estable a los rayos UV y resistente a la lluvia

• Ideal para intervenciones de reparación en las que se requiera un acabado invisible

Ficha técnica disponible en línea

Espesor: 0,27 mm

COMPOSICIÓN:

1 soporte: película de PE

2 adhesivo: dispersión acrílica sin disolventes

3 armadura: malla de refuerzo de poliéster

4 adhesivo: dispersión acrílica sin disolventes

5 capa de separación: papel siliconado

CINTAS PARA FACHADAS EXTERIORES

MULTI BAND UV

Estabilidad a los rayos UV con juntas abiertas de hasta 30 mm de anchura, con una exposición de la superficie a los rayos UV del 20 % como máximo

FRONT BAND UV 210

Estabilidad a los rayos UV con juntas abiertas de hasta 50 mm de anchura, con una exposición de la superficie a los rayos UV del 40 % como máximo

FACADE BAND UV

Estabilidad a los rayos UV con juntas abiertas de hasta 50 mm de anchura, con una exposición de la superficie a los rayos UV del 40 % como máximo

DECK BAND UV

Estabilidad a los rayos UV permanente. Ideal para terrazas y fachadas

MULTI BAND UV

CINTA ESPECIAL DE ELEVADA ADHERENCIA Y RESISTENCIA A LOS RAYOS UV

• Cinta adhesiva sellante e impermeable al agua, multifuncional y suave, fácil de aplicar

• Con una reacción al fuego B-s1, d0 y una capacidad de retardar la propagación de la llama según la norma EN 13501-1, se han probado combinadas con la lámina transpirable para fachadas TUVA

• Aplicada en el exterior, proporciona estabilidad y resistencia a los rayos UV permanentes

Ficha técnica disponible en línea

CÓDIGO

RESISTENTE A LOS RAYOS UV DURABILIDAD ENFOSCABLE

RESISTENTE A LOS RAYOS UV ENFOSCABLE

Espesor: 0,7 mm

COMPOSICIÓN:

1 soporte: lámina monolítica de 3 capas altamente resistente a los rayos UV

2 adhesivo: dispersión acrílica sin disolventes

3 capa de separación: película de PP

RESISTENTE A LOS RAYOS UV MIMETIZABLE

RESISTENTE A LOS RAYOS UV MIMETIZABLE

TEMPERATURAS ALTAS/BAJAS

RESISTENTE A LOS RAYOS UV PUNTO CLAVO DURABILIDAD ENSAYADA

FRONT BAND UV 210

CINTA MONOADHESIVA UNIVERSAL ALTAMENTE RESISTENTE A LOS RAYOS UV

• Excelente resultado estético combinada con TRASPIR FACADE MONO

• Clase de reacción al fuego B-s1,d0: no propaga las llamas en caso de incendio con lo cual contribuye a la protección pasiva de la estructura

• La lámina de soporte de la cinta garantiza la estabilidad térmica y la resistencia a los rayos UV elevados

Ficha técnica disponible en línea

CÓDIGO B L unid. [mm] [m]

Espesor: 0,5 mm

COMPOSICIÓN:

1 soporte: TRASPIR FACADE MONO

2 adhesivo: dispersión acrílica sin disolventes

3 capa de separación: película de PP

FACADE BAND UV

CINTA MONOADHESIVA UNIVERSAL RESISTENTE A LOS RAYOS UV

• Gracias a la elevada estabilidad a los rayos UV, es ideal para realizar sellados en las fachadas con uniones abiertas

• Desarrollado para la aplicación en láminas transpirables para fachadas y para un óptimo efecto de ocultamiento que asegura un excelente resultado estético

• El soporte de PP y el adhesivo especial permiten alcanzar una estabilidad térmica muy alta

Ficha técnica disponible en línea

Espesor: 0,32 mm

COMPOSICIÓN:

1 soporte: película de PP

2 adhesivo: dispersión acrílica sin disolventes

3 armadura: malla de refuerzo de poliéster

4 adhesivo: dispersión acrílica sin disolventes

5 capa de separación: papel siliconado

ALU BAND

CINTA MONOADHESIVA REFLECTANTE PARA INTERIOR

• La cola especial y el soporte de aluminio aseguran una excelente estabilidad térmica sin afectar la adhesividad

• Aplicable en estructuras termohidráulicas, gracias a la elevada reflectancia térmica

• El soporte de aluminio ofrece una alta protección contra el vapor y es ideal para combinarse con la línea STOP HOUSE ALU

Ficha técnica disponible en línea

CÓDIGO

Espesor: 0,06 mm

COMPOSICIÓN:

1 soporte: lámina de aluminio

2 adhesivo: dispersión acrílica sin disolventes

3 capa de separación: película de PP

ALU BUTYL BAND

ALTAS TEMPERATURAS REFLECTANTE

CINTA ADHESIVA BUTÍLICA REFLECTANTE

• El adhesivo butílico asegura una excelente adhesividad sobre las superficies más comunes, incluso muy porosas

• El soporte de aluminio reforzado protege la mezcla butílica y garantiza la durabilidad del sellado tras la colocación

• Gracias al soporte reforzado, la cinta posee excelentes propiedades mecánicas y es resistente a los desgarros

Ficha técnica disponible en línea

CÓDIGO

Espesor: 1 mm

COMPOSICIÓN:

1 soporte: película de aluminio reforzado

2 adhesivo: compuesto butílico adhesivo gris

3 capa de separación: película de PE

DECK BAND UV

CINTA ADHESIVA BUTÍLICA

• Utilizable tanto en terrazas como en fachadas, asegura la protección de los rastreles de madera contra la humedad y la lluvia batiente

• El soporte de aluminio reforzado garantiza una resistencia permanente a los rayos UV

• La mezcla se cierra sobre las perforaciones y se mantiene perfectamente impermeable al agua

Ficha técnica disponible en línea

DURABILIDAD

0,8 mm

COMPOSICIÓN:

1 soporte: película de aluminio reforzado de color antracita estable a los rayos UV

2 adhesivo: compuesto butílico adhesivo gris

3 capa de separación: película de PE

BLACK BAND

CINTA BUTÍLICA MONOADHESIVA UNIVERSAL

• Universal y expansible hasta el 300%, sella cualquier fisura en los materiales de construcción más comunes

• Autosoldante, es ideal para sellados fáciles en nodos difíciles y superficies muy irregulares; autosoldante también a bajas temperaturas

• Colocación rápida, con película fácil de desprender. La versión de 80 mm lleva un liner precortado para facilitar la colocación en esquinas o puntos complejos

Ficha técnica disponible en línea

CÓDIGO liner B L unid. [mm] [mm] [m]

Espesor: 2 mm

COMPOSICIÓN:

1 soporte: película de PE de alta densidad

2 adhesivo: compuesto butílico adhesivo negro

3 capa de separación: película de PP, fácil de desprender

BUTYL BAND

CINTA BUTÍLICA BIADHESIVA UNIVERSAL

• Reforzado con una malla de poliéster que garantiza compacidad y elevada resistencia mecánica

• Indicado para sellados estancos de uniones madera-madera y/o madera-hormigón

• El butilo también se adapta perfectamente a la colocación en espacios reducidos y en perfiles irregulares sin dificultad

Ficha técnica disponible en línea

CÓDIGO

s = espesor de la cinta

COMPOSICIÓN:

1 adhesivo: compuesto butílico adhesivo gris

2 armadura: malla de refuerzo de poliéster

3 adhesivo: compuesto butílico adhesivo gris

4 capa de separación: papel siliconado

SUPRA BAND

CINTA

BUTÍLICA BIADHESIVA UNIVERSAL CON ALTO PODER ADHESIVO

• Resistente al agua y al aire, garantiza adhesividad incluso en soportes mojados y a bajas temperaturas

• Muy suave y adaptable, es óptimo para sellar uniones madera-madera y/o madera-hormigón y permite compensar los movimientos naturales de los materiales

• Sella eficazmente superficies húmedas y porosas, sin que sea necesario aplicar otros productos

Ficha técnica disponible en línea

CÓDIGO B s L unid. [mm] [mm] [m]

SUPRA6 6

s = espesor de la cinta

COMPOSICIÓN:

1 capa de separación: papel siliconado

2 adhesivo: compuesto biadhesivo butílico gris

FIRE STRIPE GRAPHITE

JUNTA FLEXIBLE INTUMESCENTE

• Junta intumescente que garantiza seguridad: en caso de incendio, se expande tridimensionalmente y bloquea las llamas, los humos y los gases. Sin amianto

• Bloquea humos, gases y llamas; probada en juntas lineales en construcciones horizontales y verticales

• Fácil de cortar con unas tijeras o un cúter, se aplica fácilmente gracias a su superficie adhesiva

Ficha técnica disponible en línea

PREFABRICACIÓN

INTUMESCENTE

FÁCIL DE USAR

CÓDIGO B s L unid. [mm] [mm] [m]

FIRESTRIPEG25 25 1,5 50 3 s = espesor de la cinta

COMPOSICIÓN:

1 soporte: elastómero intumescente

2 adhesivo: dispersión acrílica sin disolventes

3 capa de separación: papel siliconado

NAIL BAND

CINTA SELLANTE PUNTO CLAVO BUTÍLICA

• Gracias a la formulación en butilo modificado, asegura una excelente durabilidad incluso si se somete a estrés térmico

• Adecuado también para la colocación a bajas temperaturas, el butilo asegura una excelente adhesión a los soportes en condiciones ambientales severas

• Gracias a su elasticidad, el butilo tiende a sellarse alrededor de los tornillos o clavos

Ficha técnica disponible en línea

CÓDIGO B L unid. [mm] [m]

NAILBAND50 50 15 15

Espesor: 1 mm

COMPOSICIÓN:

1 soporte: película de PE

2 adhesivo: compuesto butílico adhesivo gris

3 capa de separación: película de PP

BUTÍLICO

FILLUM

CINTA SELLANTE PUNTO CLAVO DE ALTA ADHESIVIDAD

• La estructura de polietileno de celdas cerradas garantiza la estanqueidad de la perforación creada por los sistemas de fijación

• También está disponible en versiones de 5 mm de espesor y 70 mm de ancho para un sellado más seguro

• Con la ayuda del desbobinador LIZARD, la colocación resulta fácil y rápida, directamente en los rastreles de ventilación

Ficha técnica disponible en línea

CÓDIGO B s L unid.

NAILPLA33050

400 unidades por rollo, s = espesor cinta

COMPOSICIÓN:

1 soporte: espuma de PE

2 adhesivo: dispersión acrílica sin disolventes

GEMINI

3 50 6

CINTA SELLANTE PUNTO CLAVO BIADHESIVA DE ALTA ADHESIVIDAD

• Gracias a la doble adhesividad, garantiza una adhesión continua de la lámina al rastrel con lo cual se evita el estancamiento de agua en los puntos de perforación

• Con la ayuda de LIZARD, la colocación resulta fácil y rápida, directamente en los rastreles de ventilación

• La estructura de polietileno de celdas cerradas garantiza la estanquidad de la perforación creada por las fijaciones

Ficha técnica disponible en línea

CÓDIGO B s L unid. [mm] [mm] [m]

GEMINI60 60 3 30 8

GEMINI80 80 3 30 6 s = espesor de la cinta

COMPOSICIÓN:

1 adhesivo: dispersión acrílica sin disolventes

2 soporte: espuma de PE

3 adhesivo: dispersión acrílica sin disolventes

4 capa de separación: papel siliconado

PUNTO CLAVO

PUNTO CLAVO

START BAND

CINTA IMPERMEABILIZANTE DE ELEVADA RESISTENCIA MECÁNICA

• Elástico, es muy fácil de instalar, también en los ángulos, y es resistente en caso de perforaciones o fijación mecánica

• Adecuado también como banda de separación, protege a lo largo del tiempo las paredes contra la humedad ascendente, incluso a temperaturas extremas

• También está disponible en versión adhesiva, ideal en combinación con ALU START, para una fijación al suelo infalible

Ficha técnica disponible en línea

START BAND

0,8 mm

COMPOSICIÓN:

goma sintética a base de EPDM

START BAND ADHESIVE

Espesor: 0,8 mm

COMPOSICIÓN:

1 soporte: goma sintética a base de EPDM

2 adhesivo: dispersión acrílica sin disolventes

3 armadura: malla de refuerzo de poliéster

4 adhesivo: dispersión acrílica sin disolventes

5 capa de separación: película de PP

COMPATIBILIDAD RESISTENTE A LA HUMEDAD

ELÁSTICO

CONNECT BAND

SEPARADOR SELLANTE PARA CAPAS DE FONDO IRREGULARES

• Evita el ascenso capilar de la humedad en la madera y garantiza una excelente estanquidad al aire

• Doble protección garantizada por el perfil de EPDM y por las cintas autoexpandibles de espuma poliuretánica. Compensa las eventuales irregularidades de la capa de fondo

• Extremadamente termoestable y flexible, también a bajas temperaturas

Ficha técnica disponible en línea

CÓDIGO B s L unid. [mm] [mm] [m]

CONNECT100 100 0,8 25 1

35 30 35

COMPOSICIÓN:

1 goma sintética a base de EPDM

2 espuma poliuretánica elástica con aditivos

37 15 60 90 15 20 13

CÓDIGO B s L unid. [mm] [mm] [m]

35 30 35

CONNECT250 250 0,8 25 1

37 15 60 90 15 20 13

COMPOSICIÓN:

1 goma sintética a base de EPDM

2 espuma poliuretánica elástica con aditivos

3 adhesivo: compuesto biadhesivo butílico gris

4 capa de separación: película de PP

BUTÍLICO

LEVEL BAND

SEPARADOR SELLANTE PARA CAPAS DE FONDO

• Resiste a la humedad por capilaridad, a la vez que ofrece una buena hermeticidad al agua, al aire y al viento

• Disponible en tres versiones, es ideal tanto como separador como para el sellado de uniones verticales pared-pared

• Perfil de polietileno, blando y elástico; fácil de colocar incluso en presencia de formas y ángulos complejos

Ficha técnica disponible en línea

COMPOSICIÓN:

CONSTRUCTION SEALING

JUNTA SELLANTE COMPRIMIBLE PARA UNIONES REGULARES

• Posibilidad de aplicación en obra o durante la prefabricación para el sellado de uniones madera-madera

• El producto se ha utilizado para probar la resistencia al fuego de las juntas lineales de CLT

• Prestaciones acústicas probadas: utilizándolo como junta en la pared, se obtienen hasta 4 dB de abatimiento acústico

Ficha técnica disponible en línea

CÓDIGO

AISLANTE ACÚSTICO

CONSTRU4625 46 25 3

Espesor: 3 mm

COMPOSICIÓN:

1 EPDM expandido extruido

TIE BEAM STRIPE

BANDA SELLANTE BAJO DEL DURMIENTE

• Flexible y de fácil elaboración gracias a la mezcla suave y moldeable

• Banda resiliente para la conexión de la viga de solera al hormigón

• La cinta ya contorneada que se adapta bien a las superficies y garantiza siempre la estanquidad al aire y al agua

Ficha técnica disponible en línea

CÓDIGO B L

Espesor: 9 mm

COMPOSICIÓN:

1 EPDM compacto extruido

BYTUM BAND

BANDA BITUMINOSA AUTOADHESIVA ENFOSCABLE

• Tejido técnico enfoscable, ideal para aplicaciones que prevén un acabado con repellado

• Protege a lo largo del tiempo las paredes contra la humedad ascendente

• También es adecuado como banda de separación o impermeabilizante del nodo cerramiento

Ficha técnica disponible en línea

CÓDIGO B

1 mm

COMPOSICIÓN:

1 capa de separación: papel siliconado

2 adhesivo: compuesto bituminoso adhesivo negro

3 soporte: tejido no tejido de PP

PROTECT

BANDA BUTÍLICA AUTOADHESIVA ENFOSCABLE

• La mezcla especial garantiza una gran adhesión y capacidad de deformación, compensando los movimientos naturales de la madera

• Tejido técnico enfoscable, ideal para aplicaciones que prevén un acabado con repellado

• La mezcla asegura una elevada adhesión, incluso a bajas temperaturas. Duradero en el tiempo y estable térmicamente

Ficha técnica disponible en línea

CÓDIGO B

1 mm

COMPOSICIÓN:

1 capa de separación: película de PP

2 adhesivo: compuesto butílico adhesivo gris

3 soporte: tejido no tejido de PP

GROUND BAND

LÁMINA BITUMINOSA AUTOADHESIVA

• La especial mezcla bituminosa elastoplastomérica permite una colocación eficaz entre +5 °C y +30 °C

• Autoadhesiva, para una colocación muy rápida. No requiere el uso de llama, por lo que se minimizan los riesgos en la madera

• La película de soporte de polietileno de alta densidad hace que sea impermeable y extremadamente resistente al punzonamiento

Ficha técnica disponible en línea

TEMPERATURAS BAJAS

ADHESIÓN ELEVADA BARRERA CONTRA EL RADÓN

BARRERA CONTRA EL METANO

BITUMINOSA

CÓDIGO liner B L unid. [mm] [mm]

Espesor: 1,5 mm

COMPOSICIÓN:

1 capa de separación: papel siliconado

2 adhesivo: compuesto bituminoso adhesivo negro

3 soporte: película de PE laminado cruzado de alta densidad

RADON FLOOR

BARRERA AL GAS RADÓN IMPERMEABILIZANTE PARA

CIMIENTOS

• Barrera al radón y al vapor que impide las filtraciones de gas radón en el interior de la envolvente

• Resistente a un amplio intervalo de temperaturas, incluso en climas fríos

• La doble capa de PE de baja densidad asegura la estanquidad de la lámina

Ficha técnica disponible en línea

BARRERA CONTRA EL RADÓN

CÓDIGO H L A unid. [m] [m] [m2]

RADON240 4 25 100 1

Espesor: 0,4 mm

COMPOSICIÓN:

1 capa superior: film de PE de baja densidad

2 capa inferior: film de PE de baja densidad

SELLADO DE VENTANAS

CERRAMIENTO Y ESTRUCTURA

SELLADO PARA VENTANAS

Para garantizar la eficacia de un cerramiento, es esencial respetar el principio de la continuidad de los niveles de estanquidad al aire y al viento.

También un cerramiento de altas prestaciones, si se instala de manera incorrecta, compromete la eficiencia de todo el sistema y no cumple con las expectativas del usuario final.

-

QUÉ DEBE GARANTIZAR

AHORRO DE ENERGÍA

REGULACIÓN TERMOHIGROMÉTRICA

CONFORT DE LA VIVIENDA

VENTILACIÓN NATURAL

ILUMINACIÓN NATURAL

QUÉ DEBE RESISTIR

RAYOS UV

LLUVIA BATIENTE

CAMBIOS DE TEMPERATURA

VIENTO

CONTAMINACIÓN ACÚSTICA

FUEGO

RESPUESTA ELÁSTICA QUÉ DEBE GARANTIZAR

AISLAMIENTO ACÚSTICO

AISLAMIENTO TÉRMICO

TRES NIVELES DE PROTECCIÓN

El método de los tres niveles se utiliza en muchos países europeos para garantizar la correcta instalación de puertas y ventanas. Los niveles de estanquidad al aire, estanquidad al viento y aislamiento termoacústico son fundamentales y se deben cuidar en todas las fases del diseño. HOLZ TECHNIC ofrece soluciones específicas para cada uno de estos niveles.

NIVEL DE ESTANQUIDAD AL VIENTO

NIVEL DE AISLAMIENTO TERMOACÚSTICO

NIVEL DE ESTANQUIDAD AL AIRE

para sellar solo de la junta inferior del cerramiento

CORRECTO DISEÑO DE LA JUNTA DE INSTALACIÓN

Si no se tienen en cuenta ninguno de los tres niveles, es muy probable que se produzcan condensaciones y filtraciones de agua en la estructura.

La falta de uno de estos tres niveles compromete el funcionamiento de los demás.

FIJACIONES PARA VENTANAS

Los tornillos SBM | ZBM di HOLZ TECHNIC han sido probados en el IFT Rosenheim, instituto de referencia internacional para los cerramientos. Las pruebas certifican las prestaciones a la tracción, al corte y a la compresión en soportes de ladrillo, hormigón y hormigón celular.

Los iconos oficiales de la evaluación IFT se muestran en la página del catálogo, como garantía de calidad certificada.

La gama se completa con SKS EVO, ideal para fijaciones directas en hormigón, y SHS AISI410, de acero inoxidable para montajes a la vista en madera expuesta o ácida.

Los angulares HT100 u otras placas metálicas de Holz Technic ofrecen numerosas soluciones para fijar contramarcos, bases u otros elementos de soporte del cerramiento a elementos de albañilería u hormigón.

NUESTRA SOLUCIÓN

CEMENTA OUT, CEMENTA IN, COMPRIMO y FENESTRA : el uso combinado de estos productos permite alcanzar la máxima protección contra el viento y el aire, a la vez que garantiza el aislamiento térmico y acústico. La combinación de productos HT aumenta el nivel de confort y el ahorro energético.

La junta se comporta de manera impecable desde el punto de vista acústico y termohigrométrico.

CINTA SELLANTE AUTOEXPANDIBLE

• Tras la expansión, permanece elástica y estable en el tiempo, lo que asegura la protección contra el agua, el polvo y el viento

• Ha superado las más rigurosas pruebas sobre emisiones de sustancias nocivas con lo cual se garantiza una colocación segura también en ambientes interiores

• Se suministra con un núcleo de plástico para evitar la absorción de humedad durante las obras, lo que podría provocar un hinchamiento no deseado

Ficha técnica disponible en línea

AISLANTE ACÚSTICO CINTA AMPLIABLE

CÓDIGO B s L unid. [mm] [mm] [m]

COMPRIMO20920 20 9 20 4 24

COMPOSICIÓN:

espuma poliuretánica elástica con aditivos

FENESTRA

CINTA SELLANTE AUTOEXPANDIBLE PARA CERRAMIENTOS

• Sella las juntas de puertas y ventanas contra el aire y la lluvia batiente y mantiene las propiedades termoacústicas en toda la profundidad

• Para fisuras de entre 6 y 15 mm. Se adapta a las superficies y asegura la estanquidad al aire y al agua ya que actúa de freno de vapor

• Garantiza un alto nivel de aislamiento térmico y acústico

Ficha técnica disponible en línea

CÓDIGO B s L [mm] [mm] [m]

FENESTRA54615 54 6 15 15

FENESTRA74615 74 6 15 15

COMPOSICIÓN:

espuma poliuretánica elástica con aditivos

lado que se debe aplicar hacia el exterior

ACÚSTICO

CEMENTA IN

CINTA ESPECIAL DE ELEVADA ADHESIÓN TAMBIÉN

ENFOSCABLE

• Con su gran fuerza de adhesión, es ideal para la aplicación en la mayor parte de superficies

• El liner de PP se puede quitar sin riesgo de rotura, incluso cuando se aplica en espacios y esquinas angostos

• Tejido técnico enfoscable

• El liner de PP, fácil de desprender, permite una colocación fácil y rápida. Las versiones con precorte permiten ocultar la cinta detrás de los revestimientos o del enfoscado, con un resultado limpio y preciso

Ficha técnica disponible en línea

CÓDIGO

SELLADO DE VENTANAS

Espesor: 0,5 mm

COMPOSICIÓN:

1 soporte: freno de vapor de PP de dos capas

2 adhesivo: dispersión acrílica sin disolventes

3 capa de separación: película de PP, fácil de desprender

CEMENTA OUT

CINTA ESPECIAL DE ELEVADA ADHESIÓN TAMBIÉN ENFOSCABLE

• Con su gran fuerza de adhesión, es ideal para la aplicación en la mayor parte de superficies

• El liner de PP se puede quitar sin riesgo de rotura, incluso cuando se aplica en espacios y esquinas angostos

• Tejido técnico enfoscable

• El liner de PP, fácil de desprender, permite una colocación fácil y rápida. Las versiones con precorte permiten ocultar la cinta detrás de los revestimientos o del enfoscado, con un resultado limpio y preciso

Ficha técnica disponible en línea

ENFOSCABLE

SELLADO DE VENTANAS

CÓDIGO liner B L unid. [mm] [mm] [m]

CEMOUT1560 15 / 60 75 25 6

CEMOUT1585 15 / 88 100 25 4

CEMOUT15135 15 / 135 150 25 2

Espesor: 0,7 mm

COMPOSICIÓN:

1 soporte: lámina transpirable de PP de dos capas

2 adhesivo: dispersión acrílica sin disolventes

3 capa de separación: película de PP, fácil de desprender

SIGNO

CINTA MONOADHESIVA UNIVERSAL DE ALTA ADHESIVIDAD

Espesor: 0,34 mm

Para más información sobre el producto, véase pág. 212.

SIMPLA

CINTA MONOADHESIVA UNIVERSAL

Para más información sobre el producto, véase pág. 213.

INTERNA

CINTA MONOADHESIVA PARA INTERIOR

Para más información sobre el producto, véase pág. 213.

SILENT FOAM

ESPUMA POLIURETÁNICA SELLANTE ELÁSTICA DE ALTAS PRESTACIONES FONOAISLANTES

Ficha técnica disponible en línea

EXPANSIÓN REDUCIDA

ELÁSTICO

AISLAMIENTO ACÚSTICO GUANTES INCLUIDOS

CÓDIGO contenido color rendimiento uso unid. [mL]

SILFOAM750 750 blanco 40 L con pistola 12

Para más información sobre el producto, véase pág. 207.

SILENT FOAM B2

ESPUMA POLIURETÁNICA SELLANTE ELÁSTICA DE ALTAS PRESTACIONES FONOAISLANTES

Ficha técnica disponible en línea

ELÁSTICO

GUANTES INCLUIDOS

CÓDIGO contenido color rendimiento uso unid. [mL]

SILFOAM750B2 750 blanco 35 L con pistola 12

Para más información sobre el producto, véase pág. 207.

FLY FOAM

PISTOLA AUTOMÁTICA DE CAÑÓN LARGO PARA ESPUMAS

CÓDIGO descripción unid.

FLYFOAMHT pistola para espumas 12

Para más información sobre el producto, véase pág. 285.

CINTA SELLANTE AUTOEXPANDIBLE

EXPAND BAND EVO EXPAND BAND

CINTA SELLANTE AUTOEXPANDIBLE

KOMPRI CLAMP

DECK BAND UV

CINTA ADHESIVA BUTÍLICA

0,8 mm

Para más información sobre el producto, véase pág. 218.

FACADE BAND UV

CINTA MONOADHESIVA UNIVERSAL RESISTENTE A LOS RAYOS UV

Espesor: 0,32 mm

Para más información sobre el producto, véase pág. 216.

MULTI BAND UV

CINTA ESPECIAL DE ELEVADA ADHERENCIA Y RESISTENCIA A LOS RAYOS UV

Para más información sobre el producto, véase pág. 215.

BYTUM BAND

BANDA BITUMINOSA AUTOADHESIVA ENFOSCABLE

Para más información sobre el producto, véase pág. 226.

PROTECT

BANDA BUTÍLICA AUTOADHESIVA ENFOSCABLE

Para más información sobre el producto, véase pág. 226.

ANGULAR 100 PARA FUERZAS DE CORTE

Para más información sobre el producto, véase pág. 90.

TORNILLO DE CABEZA PEQUEÑA

• La cabeza a 60° y la punta 3 THORNS facilitan la inserción del tornillo en caso de espesores finos sin crear fisuras en la madera

• Ideal para fijar tabletas, rastreles, perfiles de madera y otros elementos de pequeñas dimensiones

• Perfecto para fijar junquillos de madera en las ventanas

AMBIENTE

MATERIAL

Para más información sobre el producto, véase pág. 19.

SBM | ZBM

TORNILLO AUTORROSCANTE PARA ALBAÑILERÍA

• Adecuado para fijaciones directas en materiales compactos y semillenos: piedra natural, hormigón, ladrillos macizos y ladrillos huecos

• La cabeza avellanada (SBM) permite colocar marcos de PVC sin dañar el cerramiento

• La cabeza cilíndrica (ZBM) penetra fácilmente en la madera y permanece insertada en el marco

AMBIENTE

MATERIAL

Para más información sobre el producto, véase pág. 160.

SKS EVO

ANCLAJE ATORNILLABLE DE CABEZA HEXAGONAL

• Cabeza avellanada para fijar elementos de madera

• Adecuado para hormigón no fisurado

• Rosca optimizada para montaje en seco

• Revestimiento C4 EVO

• Fijación cruzada

• Instalación sin expansión

AMBIENTE

MATERIAL

Para más información sobre el producto, véase pág. 157.

ACÚSTICA

BANDAS RESILIENTES

FONOAISLANTES

CINTAS SELLANTES

BAJO SOLERA

SILENT

UNA SOLUCIÓN PARA CADA TIPO DE RUIDO

RUIDO ESTRUCTURAL

La propagación del ruido transmitido por vía estructural se produce cuando el ruido atraviesa la estructura y propaga las vibraciones no solo a las habitaciones adyacentes, sino también a habitaciones que no son necesariamente contiguas.

Resuelve el problema del ruido por flancos, usa PIANO, ALADIN STRIPE o GRANULO STRIPE

INTERVENCIÓN A NIVEL ESTRUCTURAL

Instalar PIANO, ALADIN STRIPE o GRANULO tanto encima como debajo del forjado para interrumpir la transmisión de ruido a través de la estructura.

RUIDO DE IMPACTO

Caminar o mover una silla o cualquier objeto apoyado en el suelo implica una excitación mecánica del forjado y, en consecuencia, el ruido de pisadas.

Adiós a la escoba para golpear el techo cuando los vecinos hacen ruido, usa SILENT FLOOR BYTUM, SILENT FLOOR PE, SILENT FLOOR PUR, SILENT FLOOR 3D, SILENT EDGE, SILENT UNDERFLOOR o GRANULO

POSIBILIDAD DE INTERVENCIÓN SOLO DESDE ARRIBA

Añadir una capa resiliente con SILENT FLOOR PUR, SILENT FLOOR BYTUM, SILENT FLOOR PE o SILENT FLOOR 3D y una solera o doble capa masiva (44 + 34,6 kg/m2).

Realizar una solera en seco con rastreles y una capa resiliente de PIANO A, SILENT FLOOR PUR en tiras, SILENT UNDERFLOOR, FILLUM, GEMINI, GIPS BAND, CONSTRUCTION SEALING y una doble capa masiva (44 + 34,6 kg/m2).

Valores obtenidos en pruebas de laboratorio en forjado de CLT.

SILENT FLOOR PUR

SILENT FLOOR PUR

PIANO A

A

PIANO

RUIDO AÉREO

Se transmite por el aire y forma parte de nuestra vida cotidiana: charlar, escuchar música, jugar con los niños.

Siempre puedes bajar el volumen, pero también descubrir SILENT WALL BYTUM, SILENT WALL BYTUM SA, GIPS BAND y SILENT GIPS

PARTICIONES

VERTICALES | REHABILITACIÓN CON POCO ESPESOR

La colocación de placas mediante encolado es un método muy utilizado en la rehabilitación acústica, ya que, con pocos centímetros de espesor, permite obtener una mejora considerable del aislamiento acústico de la partición.

Añadir masa acoplando SILENT WALL BYTUM o SILENT WALL BYTUM SA a la placa de cartón yeso.

Añadir SILENT FLOOR PUR como capa resiliente entre la estructura de base y la placa de cartón yeso.

Añadir tiras de capa resiliente PIANO A, SILENT FLOOR PUR en tiras y acoplando SILENT WALL BYTUM o SILENT WALL BYTUM SA a la placa de cartón yeso.

ACÚSTICA Y SELLADO

La onda sonora se propaga por el aire y esto hace que sea fácil de difundir y difícil de controlar. Un diseño esmerado de la estanquidad al aire y de las instalaciones ayuda a no descuidar los detalles que podrían afectar las prestaciones acústicas del edificio.

La solución no está en el aire, descubre todos los productos en el capítulo “SELLANTES, CINTAS Y BANDAS”

PIANO

BANDA RESILIENTE PARA EL AISLAMIENTO ACÚSTICO

• Reduce las vibraciones por pisadas y atenúa el ruido transmitido, para un excelente confort acústico

• Gama completa pensada para optimizar el aislamiento acústico en función de las cargas: desde forjados ligeros y con poca masa hasta edificios multipisos con cargas elevadas

• Disponible en versiones precortadas para obtener varios anchos con pocos códigos. Colocación en seco rápida mediante fijación mecánica con grapas

• Material estable, no teme ataques químicos y resiste en el tiempo

Ficha técnica disponible en línea

MATERIAL

EPDM extruido y expandido

RUIDO DE INSTALACIONES

RUIDO DE PASADAS

RENDIMIENTO ACÚSTICO

RUIDO ESTRUCTURAL

A

carga acústica [N/mm2]

carga acústica [N/mm2]

MEJORA ACÚSTICA

carga acústica [N/mm2]

carga acústica [N/mm2]

carga acústica [N/mm2]

RESULTADOS

La evaluación técnica europea (ETA) proporciona un procedimiento independiente en ámbito europeo para evaluar las prestaciones de las características esenciales de los productos de construcción no estándar.

• Valores certificados para aplicación como banda resiliente en el interior de las estructuras

• K ij medido para diferentes durezas de PIANO

mejora acústica

PIANO A es una banda resiliente desarollada para cargas reducidas. Su eficacia como elemento de desacople para nervaduras en forjados en seco ha sido ensayada con éxito en la Universidad de Innsbruck.

añadido del sistema en seco con PIANO

añadido del sistema en seco sin PIANO

L n,w = 84 dB

n,w = 53 dB IIC ASTM = 26

En el correspondiente manual se proporcionan gráficos y valores de frecuencia con indicaciones sobre las configuraciones.

PIANO B

PIANO D

PIANO E

PIANO C

ALADIN STRIPE

BANDA RESILIENTE PARA EL AISLAMIENTO ACÚSTICO

• Ensayado por el Centro de Investigación Industrial de la Universidad de Bolonia según la norma ISO 10848

• Disponible en versiones precortadas para obtener 4 anchos diferentes con solo dos variantes. Colocación en seco rápida mediante fijación mecánica

• Gracias a la mezcla de EPDM, compensa cualquier dilatación de la madera y de los materiales en general

Ficha técnica disponible en línea

MATERIAL

EPDM extruido y expandido

RENDIMIENTO ACÚSTICO

CÓDIGO B L s unid. [mm] [m] [mm]

carga acústica [N/mm2]

0,035 0,157

MEJORA ACÚSTICA

carga acústica [N/mm2]

Para monitorizar el comportamiento de nuestros productos, también invertimos en campañas de medición en las obras. ALADIN ha logrado resultados muy satisfactorios en cuanto a la reducción del ruido de pisadas.

0,189 0,316 L’nT,w = 34 dB

NIRSASTM = 75

RUIDO ESTRUCTURAL

GRANULO STRIPE

BANDA RESILIENTE DE GOMA GRANULAR PARA EL AISLAMIENTO ACÚSTICO

• Material resiliente para el desacoplamiento de las particiones verticales de los forjados

• Realizado con mezclas de elastómeros obtenidos del reciclaje de neumáticos al final de su vida útil, es 100 % reciclable

• Disponible en varios formatos, adecuados tanto para aplicaciones en exteriores como para capas de fondo estructurales (PAD, ROLL y MAT)

• También se puede utilizar como banda de separación en conexiones madera-cemento o albañilería

Ficha técnica disponible en línea

MATERIAL

goma granular

RENDIMIENTO ACÚSTICO

CÓDIGO B L s unid.

GRANULOPAD

SOPORTE RESILIENTE PARA RASTRELES Y NERVADURAS DE FORJADOS O TERRAZAS

MEJORA ACÚSTICA

BANDA RESILIENTE PARA RASTRELES Y NERVADURAS DE FORJADOS O TERRAZAS

GRANULO se ha ensayado en el marco de una campaña experimental del proyecto de investigación BIGWOOD en combinación con soluciones para pavimentos inspeccionables.

LÁMINA AUXILIAR RESILIENTE PARA SOLERAS Y TERRAZAS

GRANULO ha sido probado en 8 configuraciones diferentes

La eficacia queda demostrada por los resultados publicados en www.zenodo.org/communities/bigwood-interreg

RUIDO ESTRUCTURAL

SILENT UNDERFLOOR

TIRA RESILIENTE PARA DEBAJO DE LOS RASTRELES DE PAVIMENTOS

Y TRASDOSADOS

• Desacopla acústicamente las nervaduras de la subestructura de un trasdosado y actúa como cinta sellante para las perforaciones causadas por los clavos

• Realizado en EPDM expandido y adhesivo acrílico, se puede aplicar fácilmente a los rastreles gracias a la superficie adhesiva y al liner removible

• Gracias a su mezcla especial, es estable en el tiempo. No teme ataques químicos y es impermeable al agua

Ficha técnica disponible en línea

MATERIAL

EPDM extrudido

RENDIMIENTO ACÚSTICO

CÓDIGO B L espesor unid. [mm] [m] [mm]

SILENTUNDER50 50 30 4 5

SILENT GIPS

CINTA

TERMOACÚSTICA DESACOPLANTE CON TALLADO PREVIO Y AUTOADHESIVA PARA ESTRUCTURAS DE CARTÓN-YESO

• Permite desacoplar totalmente las paredes de cartón-yeso y evitar la transmisión de las vibraciones al suelo o al forjado

• Los precortes presentes en el perfil delimitan el área para el montante y las dos zonas en las que colocar las placas de cartón yeso

• El perfil biadhesivo asegura una colocación fácil y rápida, sin utilizar otros adhesivos

Ficha técnica disponible en línea

MATERIAL

polietileno de celdas cerradas

ACÚSTICA Y SELLADO

RENDIMIENTO ACÚSTICO

RUIDO AÉREO RUIDO DE PASADAS

RUIDO AÉREO

GIPS BAND

CINTA SELLANTE AUTOADHESIVA PUNTO CLAVO PARA PERFILES

• Se puede utilizar simultáneamente como antivibrante y como punto clavo para las nervaduras de la estructura de los trasdosados

• Gracias el desbobinador LIZARD, la colocación es fácil y rápida y se puede aplicar directamente en los rastreles o los montantes

• Ensayada acústicamente en diferentes configuraciones, también en las Universidades de Bolzano y Padua

• Colocada correctamente, aumenta el poder fonoaislante en más de 4 dB

Ficha técnica disponible en línea

MATERIAL

polietileno de celdas cerradas

RENDIMIENTO ACÚSTICO

CÓDIGO B L espesor unid. [mm] [m] [mm]

50 30 3 10

SILENT EDGE

BANDA PERIMETRAL AUTOADHESIVA

• Gracias al soporte autoadhesivo y al precorte es fácil y rápido de aplicar en la obra

• Junto con los productos de la gama SILENT FLOOR crea solados de altas prestaciones acústicas

• Permite aislar acústicamente el forjado sin tener que dar la vuelta a la lámina bajo solera

Ficha técnica disponible en línea

MATERIAL

polietileno de celdas cerradas

VERSIÓN CON BANDA DE POLIETILENO

CÓDIGO s

VERSIÓN UNIVERSAL

RENDIMIENTO ACÚSTICO

RUIDO AÉREO

RUIDO DE PASADAS

SILENT FLOOR PUR

LÁMINA BAJO SOLERA RESILIENTE DE POLÍMEROS RECICLADOS DE ELEVADAS PRESTACIONES

• La especial composición ofrece una excelente elasticidad con prestaciones acústicas superiores a 30 dB

• Eficacia certificada por los laboratorios del Centro de Investigación Industrial de la Universidad de Bolonia

• El poliuretano, polímero noble, mantiene la elasticidad y las prestaciones constantes en el tiempo. La lámina superior es impermeable

• El ciclo de vida del producto es absolutamente sostenible, el aglomerado de PU se obtiene recuperando los descartes de la producción y es completamente reciclable

Ficha técnica disponible en línea

CÓDIGO H(1) L espesor A(2) unid. [m] [m] [mm] [m2]

(1)1,5 m de aglomerado poliuretánico y barrera de vapor + 0,1 m de barrera de vapor para el solapamiento con banda adhesiva integrada. (2)Sin considerar el área de solapamiento.

propiedad valor campos de aplicación bajo solera material aglomerado de poliuretano + lámina impermeabilizante rigidez dinámica s' de 7,4 a 12,5 MN/m3

MEJORA ACÚSTICA

APLICACIÓN EN FORJADO

1 losa de hormigón (s: 50 mm)

2 SILENT FLOOR PUR (s: 20 mm)

3 panel de CLT (s: 200 mm)

Gracias al sistema de solera flotante sobre el CLT bruto.

APLICACIÓN EN PARED

1 panel de cartón yeso

2 rastreles de madera

3 tiras de SILENT FLOOR PUR (s: 10 mm)

4 OSB

5 aislante tipo lana de roca

Añadiendo el trasdosado al entramado de base y desacoplándolo mediante tiras de SILENT FLOOR PUR.

RUIDO AÉREO RUIDO DE PASADAS

SILENT FLOOR BYTUM

LÁMINA BAJO SOLERA RESILIENTE

EN

BETÚN Y FIELTRO DE POLIÉSTER

• Realizado con una lámina fonoaislante de betún elastoplastomérico acoplado a un tejido no tejido fonoabsorbente de fibra de poliéster, absorbe las vibraciones de pisoteo hasta 20 dB

• La mezcla bituminosa tiende a cerrarse alrededor de las fijaciones, lo que contribuye a la estanquidad del sistema

• La lámina es un elemento continuo, impermeable al agua y al aire y extremadamente duradero gracias a su base bituminosa

• Ideal para rehabilitaciones estructurales combinada con conectores madera-hormigón

Ficha técnica disponible en línea

CÓDIGO

H(1) L espesor A(2) unid. [m] [m] [mm] [m2]

SILENTFLOORBYT5 1,05 10 5 10 1

(1)1 m de lámina bituminosa con fieltro + 0,05 m de lámina bituminosa para solapamiento. (2)Sin considerar el área de solapamiento.

propiedad valor campos de aplicación bajo solera material betún elastoplastomérico-tejido no tejido de fibra de poliéster rigidez dinámica s' monocapa: 27 MN/m3 - doble capa: 14,5 MN/m3

SILENT FLOOR NET 3D

• La malla tridimensional presenta una alta resistencia mecánica y mantiene su funcionalidad incluso después de la colocación, con lo cual se reduce el ruido de pisadas

• El producto está compuesto por una lámina de tres capas que asegura la transpirabilidad y la estanquidad al aire y al agua incluso durante la fase de colocación

• También se puede utilizar como capa de microventilación tanto en la pared como en la cubierta, con lo cual se mantienen secas las capas adyacentes y se mejora el rendimiento termoacústico

• El tejido protege la malla tridimensional de impurezas o residuos de procesamiento que podrían afectar su funcionalidad

LÁMINA TRANSPIRABLE CON MALLA TRIDIMENSIONAL RESILIENTE Ficha técnica disponible en línea

CÓDIGO H L espesor A unid. [m] [m] [mm] [m2]

SILTNET20 1,0 16 20 16 1

propiedad valor campos de aplicación bajo solera material malla tridimensional de PP + lámina transpirable y tejido no tejido de protección rigidez dinámica s' 21 MN/m3

RUIDO DE PASADAS

RUIDO AÉREO

SILENT FLOOR PE

LÁMINA BAJO SOLERA RESILIENTE DE POLIETILENO DE CELDAS CERRADAS

• Lámina termoacústica realizada en polietileno expandido de celdas cerradas, flexible y ligera

• La estructura de celdas cerradas la hace impermeable al agua y, por lo tanto, es extremadamente resistente y duradero. Además, es incompresible y mantiene su eficacia en el tiempo

• Óptima relación calidad/precio gracias a la mezcla optimizada

Ficha técnica disponible en línea

CÓDIGO H L espesor A unid. [m] [m] [mm] [m2]

propiedad valor campos de aplicación bajo solera material polietileno de celdas cerradas rigidez dinámica s' 43 MN/m3

RUIDO DE PASADAS

SILENT WALL BYTUM

LÁMINA

FONOAISLANTE E IMPERMEABILIZANTE

BITUMINOSA

• Realizada en betún elastoplastomérico con revestimiento de tejido no tejido en ambos lados, sin plomo ni sustancias nocivas

• La elevada densidad (6 kg/m2) contribuye a una excelente reducción del ruido aéreo a pesar del espesor limitado de la lámina

• Mediante la fijación mecánica es posible aplicar el producto sobre cualquier superficie, compensando posibles irregularidades

• El formato y la composición lo hacen ideal para todas las situaciones en las que se requiere aumentar la masa del sistema

Ficha técnica disponible en línea

RUIDO DE INSTALACIONES

RUIDO AÉREO

CÓDIGO H L espesor A unid. [m] [m] [mm] [m2]

propiedad valor

campos de aplicación elemento pesado para mejorar el poder fonoaislante de forjados y paredes

masa por unidad de superficie 6 kg/m2

peculiaridad excelente relación calidad/precio

SILENT WALL BYTUM SA

LÁMINA FONOAISLANTE E IMPERMEABILIZANTE BITUMINOSA AUTOADHESIVA

• Realizada en betún elastoplastomérico autoadhesivo revestido por un lado con tejido no tejido de polipropileno y por el otro con film de silicona, que se puede quitar durante la colocación

• Gracias al lado autoadhesivo precortado, la colocación es rápida y precisa, tanto en horizontal como en vertical, y no requieren fijaciones mecánicas

• De densidad elevada (5 kg/m2), absorbe hasta 27 dB

• Sirve también de excelente barrera al aire y al agua

Ficha técnica disponible en línea

RUIDO DE INSTALACIONES

AÉREO

CÓDIGO H L espesor A unid. [m] [m] [mm] [m2]

SILENTWALL 1,0 8,5 4 8,5 1

propiedad valor

campos de aplicación elemento pesado para mejorar el poder fonoaislante de forjados, paredes e instalaciones

masa por unidad de superficie 5 kg/m2

peculiaridad autoadhesivo

RUIDO

ELEMENTOS PARA CUBIERTA

CUMBRERA

EMPALME CHIMENEA

VENTILACIÓN Y PROTECCIÓN

NET ROLL

BAJOCUMBRERA VENTILADA FLEXIBLE

• El tejido de ventilación de polipropileno flexible es muy fácil de adaptar en las fases de colocación

• Los rollos de aluminio moldeables aseguran una perfecta continuidad con cualquier capa de cubierta

• El tejido central está cosido y encolado a los rollos laterales con lo cual se garantiza una doble seguridad en el tiempo

Ficha técnica disponible en línea

POP TOOLS

¡Aprovecha al máximo tus espacios de exposición gracias a nuestros sistemas! Solicita información a tu asesor técnico.

STANDARD ROLL

BAJOCUMBRERA VENTILADA FLEXIBLE

• El tejido de polipropileno asegura una óptima flexibilidad durante la colocación y una amplia superficie de ventilación

• La cinta adhesiva butílica permite una buena adhesión a las tejas curvas o planas

• Los rollos laterales de aluminio aseguran una excepcional estabilidad a los rayos UV y la durabilidad en el tiempo

Ficha técnica disponible en línea

METAL ROLL

BAJOCUMBRERA VENTILADA FLEXIBLE DE ALUMINIO

• La especial cinta adhesiva butílica de 4 cm de ancho asegura una adhesión fuerte, inmediata y duradera en cualquier superficie

• El material metálico elegido garantiza una buena estabilidad a los rayos UV, incluso en climas duros

• El aluminio perforado asegura la correcta circulación del aire en el interior de la cubierta

Ficha técnica disponible en línea

PEAK EASY

BAJOCUMBRERA VENTILADA RÍGIDA

• Realizado completamente en metal. Garantiza elevadas características de durabilidad

• Fácil y rápido de colocar, asegura una perfecta continuidad con cualquier tipo de capa de cubierta

• Asegura una óptima estabilidad a los rayos UV y a los agentes atmosféricos, también en climas extremos

Ficha técnica disponible en línea

BRUSH VENT

BAJOCUMBRERA RÍGIDA CON CEPILLOS LATERALES

• Colocación rápida gracias a las suaves cerdas laterales que se adaptan perfectamente al perfil de la cubierta

• Las cerdas proporcionan una protección eficaz contra el agua y son estables a los rayos UV

• Impide la entrada de aves, insectos y roedores

técnica disponible en línea

Ficha

PEAK ONE

BAJOCUMBRERA VENTILADA PARA UNA VERTIENTE

• La especial cinta adhesiva butílica asegura una adhesión fuerte, inmediata y duradera en cualquier superficie

• Perfecto para la ventilación de cubiertas de una vertiente apoyadas a una pared vertical

• Materiales de alta calidad para la durabilidad en el tiempo

CÓDIGO

(1)Longitud del rollo de aluminio.

(2)Productos disponibles solo bajo pedido.

PEAK VENT AISI 430

KIT BAJOCUMBRERA RÍGIDA

• Kit componible con bajocumbrera, tornillos y soportes regulables para una fijación rápida y eficaz

• La resistente malla de acero inoxidable y las franjas plisadas de aluminio garantizan durabilidad y estabilidad a lo largo del tiempo

• La perforación del elemento lineal y de los soportes asegura una ventilación eficaz

Ficha técnica disponible en línea

CÓDIGO

PVENTBLAI380(1) 1 400 1 -

PVENTPLATE 2 50 - 230 - 72

PVENTSCREW(1) 3 Ø 5,5 - 13 - 20 (1)Productos disponibles solo bajo pedido.

Para la colocación se deben utilizar tantos soportes y tantos elementos de ventilación como metros lineales de cumbrera, más un soporte inicial. Cada soporte debe fijarse con al menos 4 tornillos: 2 en los rastreles y 2 en el elemento de ventilación.

EJEMPLO: para una cumbrera de 5 metros se necesitan 5 elementos de ventilación, 6 soportes y 24 tornillos autoperforantes.

PEAK HOOK

GANCHO DE FIJACIÓN DE CUMBRERA PARA TEJAS

LISAS Y CONTORNEADAS

• Para una fijación en seco rápida y segura de las tejas de cumbrera en el rastrel subyacente

• Disponibles en diferentes versiones y colores, se adaptan a los diferentes tipos de cubierta y aseguran una perfecta armonía cromática

• Garantizan la estabilidad de la cumbrera sin utilizar espuma ni mortero, en pleno cumplimiento de la norma UNI 9460

Ficha técnica disponible en línea

(1)Productos disponibles solo bajo pedido.

rojo ladrillo

rojo ladrillo

marrón

marrón

antracita

antracita

PEAK HOOK versión universal PEAK

SUPPORT BATTEN

PORTARRASTRELES DE METAL

• Permiten fijar el rastrel de madera que sostiene el bajocumbrera.

• Disponible en diferentes versiones y medidas para adaptarse a distintas cubiertas; la versión regulable en altura permite ajustarse tras la colocación

• Realizados completamente de acero para una elevada durabilidad

Ficha técnica disponible en línea

CÓDIGO

SUPPORTLEVEL

(1) Altura total.

(2)Productos disponibles solo bajo pedido.

ALU FLASH CONNECT

EMPALME CHIMENEA DE ALUMINIO Y BUTILO AUTOADHESIVO

• El adhesivo butílico se adhiere perfectamente a cualquier superficie y crea un sellado impermeable y duradero

• Fácil de cortar con unas tijeras o un cúter, el rollo ondulado se puede moldear en tres dimensiones durante el trabajo

• Asegura una óptima estabilidad a los rayos UV y a los agentes atmosféricos

SOFT FLASH CONNECT

EMPALME CHIMENEA DE EPDM Y BUTILO AUTOADHESIVO

• Superficie tridimensional extremadamente flexible para el sellado universal de los elementos de la cubierta (chimeneas, canalones, juntas, claraboyas, etc.)

• Estabilidad a los rayos UV permanente; realizado con materiales de alta calidad con elevadas características de durabilidad

• Puede modelarse a mano sin herramientas especiales

(1)Productos disponibles solo bajo pedido.

Ficha técnica disponible en línea

Ficha técnica disponible en línea

BUTÍLICO

BUTÍLICO

MANICA ROLL

EMPALME CHIMENEA DE PLOMO Y BUTILO AUTOADHESIVO

• Superficie lisa, fácil de moldear

• Estabilidad permanente a los rayos UV y estanquidad garantizada

• Óptima resistencia a los agentes atmosféricos, incluso en climas difíciles

Ficha técnica disponible en línea

MANICA

MANGUITO SELLANTE CON TUBO TERMORRETRÁCTIL Y ABRAZADERA

• El manguito, el tubo termorretráctil y la abrazadera metálica garantizan la estanquidad

• Tres modelos con base de conglomerado bituminoso con pizarra, PVC y FPO/PP para poder elegir el más adecuado a la vaina de la cubierta

• Los materiales están estabilizados contra los rayos UV y son resistentes a los agentes atmosféricos, las altas y bajas temperaturas, la oxidación y el envejecimiento

CÓDIGO

BUTÍLICO

MANICA POST

MANGUITO ADHESIVO SELLANTE PARA EXTERIORES

• Gracias al revestimiento de aluminio, garantiza estabilidad permanente a los rayos UV

• Adhesivo butílico en el lado inferior, ofrece buenas prestaciones sobre cualquier tipo de material y es resistente al estrés térmico

• Ideal para impermeabilizar soportes para líneas de vida como TOWER

MANICA LEAD

PERFIL DE PLOMO CON MANGUITO DE EPDM

• Kit impermeabilizante compuesto por un perfil de plomo extremadamente resistente y un manguito de EPDM perfectamente sellante

• Se puede utilizar en cubiertas con diferentes inclinaciones

• Para impermeabilizar los postes para anclajes de 48 mm de diámetro

(1)Evitar el contacto con la piel, los ojos y los alimentos. No producir ni respirar el polvo.

BUTÍLICO

SNOW STOP

GANCHOS DE RETENCIÓN DE NIEVE PARA TEJAS CURVAS Y PLANAS

• Aseguran la estabilidad de la cubierta ya que frenan la caída de la nieve acumulada

• Disponible para tejas curvas, tejas marsellesas y romanas y colas de castor, diferentes colores

• Protegen el canalón del empuje de los bloques de nieve

Ficha técnica disponible en línea

CÓDIGO

SSTOPREDUNI(1) 1

SSTOPBROUNI(1)

SSTOPLBRO(1)

(1)Productos disponibles solo bajo pedido.

SNOW STOP versión teja de cemento y teja curva

SNOW STOP versión teja canadiense, cubierta metálica

SNOW STOP versión para teja romana

SNOW STOP versión teja curva

rojo ladrillo

rojo ladrillo

rojo ladrillo marrón

TILE STOP WIND

GANCHOS CONTRAVIENTO PARA TEJAS PLANAS O SIMILARES

• Evitan el levantamiento de las tejas por viento con lo cual se garantiza la estabilidad de la cubierta

• Se utilizan para fijar las tejas a lo largo de los bordes de la vertiente, los canalones y la cumbrera, así como alrededor de chimeneas u otras aberturas

• Para una colocación en seco de la cubierta en pleno cumplimiento de la norma UNI 9460

Ficha técnica disponible en línea

CÓDIGO material color unid.

TSWIND(1) acero galvanizado

200 (1)Productos disponibles solo bajo pedido.

TILE STOP WIND COPPO

GANCHOS CONTRAVIENTO PARA TEJAS CURVAS

• Evitan el levantamiento de las tejas curvas por viento con lo cual se garantiza la estabilidad de la cubierta

• Se utilizan para fijar tejas curvas a lo largo de los bordes de la vertiente, los canalones y la cumbrera, así como alrededor de chimeneas u otras aberturas

• Para una colocación en seco de la cubierta en pleno cumplimiento de la norma UNI 9460

teja curva rastrel

Ficha técnica disponible en línea

CÓDIGO material color unid.

TSWINDC(1) acero AISI 204 200 (1)Productos disponibles solo bajo pedido.

TILE STOP S

GANCHOS EN FORMA DE S PARA TEJAS CURVAS LISAS

• Fijan la teja curva sucesiva a la subyacente, asegurando un enganche estable y duradero en el tiempo

• Se colocan en seco, sin morteros o espumas de poliuretano en pleno cumplimiento de la norma UNI 9460

• Disponible en varios tipos de materiales y diferentes colores, para una gama completa

Ficha técnica disponible en línea

(1)Productos disponibles solo bajo pedido.

acero AISI 204

rojo siena

marrón

cobre

TILE STOP L

GANCHOS EN FORMA DE L PARA TEJAS CURVAS LISAS

• Se pueden utilizar como gancho de inicio en el canalón y como gancho intermedio en la vertiente, para descargar el peso de las filas superiores de tejas

• Para una cubierta ventilada, seca y duradera

• La fijación mecánica en seco evita el uso de mortero o espuma, de acuerdo con la normativa vigente

Ficha técnica disponible en línea

(1)Productos disponibles solo bajo pedido.

acero AISI 204 rojo siena marrón cobre

VENT MESH

MALLA DE VENTILACIÓN FLEXIBLE

• Disponible en distintos materiales, colores y alturas para adaptarse a todas las cubiertas

• Se vende en rollos, para una instalación rápida y precisa

• Impide la entrada de aves e insectos y permite una ventilación continua y eficaz de la cubierta

(1)Productos disponibles solo bajo pedido.

VENT GRILLE

MALLA DE VENTILACIÓN DE PVC

• Realizada en material extremadamente resistente a los agentes atmosféricos, a los golpes y a los rayos UV

• Protege la sección de entrada de aire de animales e insectos que podrían impedir la ventilación

• Permite una rápida colocación y una eficaz protección del techo

negro rojo ladrillo

VENT FOLD

REJILLAS DOBLADAS PARA VENTILACIÓN

• Rejillas rígidas preformadas que permiten una eficaz ventilación a la vez que protege la línea de canalón contra la entrada de aves

• Instalación fácil gracias a la base de apoyo, también se puede utilizar para proteger fachadas ventiladas

• Realizadas en materiales extremadamente resistente a los agentes atmosféricos

(1)Productos disponibles solo bajo pedido.

VENT SHAPE

REJILLAS DE VENTILACIÓN PERFILADAS PARA

CUBIERTAS DE TEJAS CURVAS Y PLANAS

• De chapa perforada o estirada, son resistentes a la intemperie y a los rayos UV

• El doblado y el perfilado simplifican la colocación, sin necesidad de soportes adicionales

• Las rejillas de ventilación aseguran una buena entrada de aire a lo largo de toda la línea de canalón y evitan la entrada de aves

Ficha técnica disponible en línea

CÓDIGO

1 90 15

VENTSBRO7519(1) 2 75 19 200 1000 para teja romana chapa

VENTSBRO4520(1) 3 45 20 300 900 para teja de

VENTSBRO7020(1) 4 70 20 300 900 para teja de cemento Teja de Grecia chapa perforada

Otras versiones y dimensiones disponibles bajo pedido. (1)Productos disponibles solo bajo pedido.

CÓDIGO L H versión

[mm] [mm]

VENTSHOOK(1) 5 50 20 para teja

(1)Productos disponibles solo bajo pedido.

VENT SHAPE versión para teja curva

VENT SHAPE versión para teja de cemento teja de Francia

VENT SHAPE versión para teja romana

VENT SHAPE para teja de cemento teja de Grecia

BIRD COMB

PEINE ANTIPÁJAROS ESTÁNDAR

• El peine flexible, realizado en una mezcla polimérica, se adapta perfectamente a cualquier perfil de cubierta y evita la entrada de aves e insectos

• Disponible en diferentes colores y alturas, también con base elevada para sobrepasar el primer rastrel en el canalón

• En polipropileno de alta calidad, resistente a los agentes atmosféricos, a los golpes y a los rayos UV

BIRDBRO6025(1)

BIRDBLA6025(1)

(1)Productos disponibles solo bajo pedido.

BIRD COMB sin rastrel H= 60 mm

BIRD COMB sin rastrel H= 100 mm

BIRD COMB con rastrel de 25 mm y H= 85 mm

rojo ladrillo

rojo ladrillo

rojo ladrillo

marrón

marrón

marrón

negro

negro

negro

BIRD COMB EVO

PEINE ANTIPÁJAROS DE DOBLE FILA

• Con dientes perforados distribuidos en dos filas para garantizar la máxima ventilación y protección contra la entrada de aves

• En polipropileno de alta calidad, resistente a los agentes atmosféricos, a los golpes y a los rayos UV

• Disponible también con base realzada para aumentar el apoyo de la primera fila de tejas, alineándola con la pendiente del techo

CÓDIGO

(1)Productos disponibles solo bajo pedido.

BIRD COMB EVO sin rastrel H= 70 mm

BIRD COMB EVO sin rastrel H= 110 mm

rojo ladrillo

rojo ladrillo

rojo ladrillo

rojo ladrillo

marrón

marrón

BIRD COMB EVO con rastrel de 25 mm y H= 90 mm

BIRD COMB EVO con rastrel de 25 mm y H= 130 mm

BIRD SPIKE

DISUASOR DE AVES RÍGIDO

• Evita que las aves se posen y hagan nidos en cornisas, antepechos y otros elementos arquitectónicos

• Disponible en acero o bien en acero y policarbonato, con una o dos filas de púas

• La versión con base de policarbonato se mimetiza con los elementos circundantes

CÓDIGO

RAIN TUBE

BAJANTE PROVISIONAL PARA LAS FASES DE CONSTRUCCIÓN

• Protege las fachadas del edificio durante los trabajos de construcción o de reforma

• Solución temporal práctica, económica y fácil de instalar

• Útil hasta el montaje final de los canales de desagüe

CARPINTERÍA

PISTOLAS Y ACCESORIOS

TIRAVIGAS Y TIRAPANELES

SOPORTES DE MONTAJE

COMPRESORES

REPARACIÓN

JELLY-HT

IMPREGNADORA PARA ELEMENTOS

• Permite aplicar impregnante en los elementos de madera de manera fácil y rápida en 1, 2, 3 o 4 lados simultáneamente

• Dos operadores pueden aplicar el impregnante hasta 200 m2 por hora, en los cuatro lados simultáneamente

• El impregante que sobra se recupera y reutiliza, con lo cual se reduce el consumo con respecto a la aplicación con pincel. Usar solo barnices a base de agua

Ficha técnica disponible en línea

RECAMBIOS

5 portacepillos

6 bolsa filtrante 300 mµ

El cubo se muestra solo con fines ilustrativos y no está incluido en el suministro.

cubo no incluido

PECKER

MARTILLO FORJADO DE UNA SOLA PIEZA

• El material plástico bicomponente expresamente desarrollado une firmemente la empuñadura al mango y garantiza un agarre seguro. Ideal para intervenciones en la obra y trabajos de carpintería de madera

• Forjado en una sola pieza para que la cabeza no pueda desprenderse y para aumentar la fuerza de impacto

• Cabeza acanalada para evitar que resbale durante el clavado

• La punta se puede hincar en la madera para desplazar vigas pesadas de manera segura. Dotado de portaclavos magnético

PERFECTO PARA EXPONER LA BOLSA PORTAHERRAMIENTAS EN TU PUNTO DE VENTA

• Gracias a la etiqueta con pre-agujero se puede exponer fácilmente en ganchos de mostrador o de pared

• El cliente reconoce el producto de inmediato y puede evaluar su peso y mango

CÓDIGO

PECKER

REVIX

LLAVE DE CARRACA DE 8 MEDIDAS

• Llave de carraca con agujero pasante y 8 casquillos de diferentes tamaños

• 4 llaves de anillo en una sola herramienta. El mango largo de acero templado permite apretar eficazmente las tuercas y los pernos y garantiza la durabilidad de la llave de carraca

• Pasa fácilmente del modo de apriete al modo de aflojamiento y viceversa

CÓDIGO

REVIX

lado 1

10/M6 - 13/M8 - 14/M8 - 17/M10

dimensiones / rosca

longitud unid. [boquilla SW / rosca M] [mm]

10 / M6 - 13 / M8

14 / (M8) - 17 / M10

19 / M12 - 22 / M14

24 / M16 - 27 / M18

340 1

lado 2

19/M12 - 22/M14 - 24/M16 - 27/M18

MÉTRICO

PERNOS, BARRAS, ARANDELAS Y TUERCAS de pág. 167

KOS SKR-HT

PERNO CABEZA HEXAGONAL CON TUERCA pág. 170

ANCLAJES ATORNILLABLES pág. 155

TOOLBAG

BOLSA PORTAHERRAMIENTAS

• Bolsa portaherramientas con dos bolsillos de gran capacidad y cinturón con cierre de clip

• Dispone de un portamartillos metálico giratorio, un anillo universal y bolsillos para lápices, reglas y mucho más

• De cuero auténtico, pensada para resistir el uso intenso en las obras

CÓDIGO descripción

bolsa portaherramientas sencilla

CÓDIGO descripción

TOOLBAG

PERFECTA PARA EXPONER LA BOLSA PORTAHERRAMIENTAS EN TU PUNTO DE VENTA

• Gracias a la etiqueta con pre-agujero se puede exponer fácilmente en ganchos de mostrador o de pared

• Indispensable en cualquier equipamiento profesional

LÁPICES DE CARPINTERO

• Dos versiones: para madera (HTMATG) y para albañilería (HTMATB)

• Hecho de madera de tilo de alta calidad. La punta se afila con una simple cuchilla

• Minas de grafito resistente, pensadas para las solicitaciones típicas de las obras

CUTTER

CUTTER PROFESIONAL

• Se suministra con cuchillas separables anticorrosión y triple afilado

• Cuerpo de plástico de ABS negro con revestimiento de goma sin IPA, resistente a los golpes

• Guía de la cuchilla estrecha y segura, adecuada también para trabajar con humedad

METRO PLEGABLE DE CARPINTERO

• Abertura a 90 grados con resorte

• Goniómetro integrado para medir ángulos

• Graduación bien grabada para una mayor duración el tiempo

FILLIT

MALETÍN

UNIVERSAL PARA ALMACENAMIENTO Y TRANSPORTE

• Maletín con 12 compartimentos interiores, ideal también para tacos, tornillería y accesorios, que se puede organizar según las necesidades del carpintero

• Estructura robusta, apilable y fácil de transportar

• Compatible con los maletines de las principales marcas de herramientas eléctricas, para tenerlo todo al alcance de la mano

• Capacidad de carga 20 kg

CÓDIGO descripción unid.

FILLIT maletín universal con bandeja con compartimentos 1

bandeja con 12 compartimentos INCLUIDA

SCREW SET HT

SURTIDO DE TORNILLOS EN MALETÍN pág. 18

PISTOLA PARA ANCLAJES

• Compatible con los cartuchos de 420 mL más comunes para anclajes

• Mango de aluminio y gatillo de metal. Estructura giratoria y robusta, resistente a la deformación

• Peso limitado, solo 1 kg

FLY LITE

PISTOLA PROFESIONAL PARA CARTUCHOS DE 310 mL

• Compatible con todos los cartuchos estándares de 310 mL para sellantes y anclajes

• Mango de aluminio con gatillo de metal. Estructura giratoria y robusta, resistente a la deformación

• La aguja para limpiar las boquillas está sujeta al mango

• Peso limitado, solo 620 g

CÓDIGO

pág.

FLY FOAM

PISTOLA AUTOMÁTICA DE CAÑÓN LARGO

PARA ESPUMAS

• Compatible con los principales cartuchos de espuma con conexión de bayoneta

• Pistola con tornillo de regulación del flujo

• Cuerpo de metal y mango ergonómico

• Peso limitado, solo 286 g

CÓDIGO descripción

FLYFOAMHT pistola para espumas 12

FÁCIL DE LIMPIAR CON FOAM REMOVER

UNIVERSAL FOAM SILENT FOAM FOAM REMOVER

ESPUMA UNIVERSAL POLIURETÁNICA MULTIUSO

ESPUMA POLIURETÁNICA SELLANTE ELÁSTICA DE ALTAS PRESTACIONES FONOAISLANTES

DETERGENTE UNIVERSAL PARA QUITAR LA ESPUMA POLIURETÁNICA FRESCA

pág. 206 pág. 207 pág. 209

FLY FOAM

Disponible en el nuevo envase de cartón: ¡perfecto para exponerlo en tu tienda!

FLY SPRAY

MANGO PARA BOTES DE SPRAY

• Transforma cualquier bote en una herramienta de aplicación cómoda y precisa

• Sin pintura en los dedos, sin esfuerzo, ideal para cubrir grandes superficies

• Fácil de manejar, listo para usar en cualquier momento y reutilizable varias veces

CÓDIGO descripción

FLYSPRAY mango para botes de spray

MAMMOTH DOUBLE

PISTOLA ESPECIAL PARA ADHESIVO BICOMPONENTE

• Adecuada para cartuchos de la línea XEPOX, como XEPOXF400 y XEPOXD400

• Sistema de empuje y transmisión de aleación especial resistente a la corrosión

• Relación de transmisión 25:1

CÓDIGO descripción

MAMDB para cartuchos dobles 1

FLY SOFT

PISTOLA PARA CARTUCHOS BLANDOS DE 600 ML

• Perfecta para todos los cartuchos blandos de hasta 600 mL, como OUTGLUE600, SUPGLUE600, ELAGLUE600 y BONGLUE600

• Cuerpo de aluminio resistente, mecanismo de empuje con palanca reforzada

• Relación de transmisión 14:1, para un cómodo suministro

CÓDIGO descripción

FLYSOFT para cartuchos blandos de 600 mL

STING

BOQUILLA DE RECAMBIO PARA CARTUCHOS

• Conexión universal para cartuchos químicos

• Punta flexible

CÓDIGO descripción unid.

STING 1 boquilla de recambio para cartuchos de 300 y 400 ml 1

STINGXP 2 boquilla de recambio para cartuchos dobles 1

PONY

BOMBA DE SOPLADO DE AIRE PARA LA LIMPIEZA DE AGUJEROS

• Garantiza una limpieza eficaz de los agujeros, indispensable antes de instalar anclajes pesados y químicos

• Uso simple y rápido. Alternativa económica al compresor

• Tubo largo y flexible para agujeros profundos

El tubo flexible orientable a 360° facilita la limpieza de los agujeros incluso en áreas de difícil acceso

CÓDIGO descripción unid.

PONY bomba manual 1

LAMA

CUCHILLO PARA MATERIALES AISLANTES

• Hoja dentada de sierra para aislantes rígidos y duros; hoja ondulada de cuchillo para aislantes flexibles y suaves. Punta de la hoja adecuada para cortar materiales aislantes

• Hoja de acero inoxidable de 280 mm de longitud y 2 mm de espesor

• Mango ergonómico para un agarre estable y un corte preciso

CÓDIGO longitud hoja peso unid. [mm] [g]

KOI

SIERRA PARA CARPINTERO TAJIMA

• Sierra de tiro con dentado cruzado para cortar cualquier tipo de madera, tanto en el sentido de las fibras como perpendicularmente a ellas

• Dotada de un cómodo mango bicomponente y una cubierta de seguridad para la hoja

• Revestimiento de flúor para unas prestaciones de corte superiores

CÓDIGO descripción unid.

FUGU

SIERRA PARA CARPINTERO TAJIMA

• Sierra de tiro con doble dentado japonés para cortar con precisión cualquier tipo de madera, tanto en el sentido de las fibras como perpendicularmente a ellas

• Con mango de rattan, plegable para sustituir la hoja sin ayuda de otras herramientas

• Dentado afilado en los tres lados para un corte rápido y eficaz; dientes templados por inducción para una mayor duración

CÓDIGO descripción unid.

sierra de precisión 265 mm

GEKO

TIRAPANELES

• Para el montaje preciso de paredes de madera maciza, forjados de tablas apiladas, elementos laminares y elementos prefabricados

• Las placas giratorias a 360° permiten su uso también en zonas de difícil acceso, como esquinas y cubiertas inclinadas

• Se fija rápidamente con tornillos y no deja marcas visibles en la madera

CÓDIGO descripción

GEKO MINI

TIRAPANELES

• Tirapaneles compacto para aplicaciones cotidianas, adecuado para construcciones de timber frame, mobiliario de interior, escaleras y marcos

• La rotación completa permite que GEKO MINI se adapte fácilmente a cualquier dirección, incluso en superficies con geometrías complejas

• La llave de carraca REVIX actúa como manija. Una sola es suficiente para instalar todos los GEKO MINI necesarios para el proyecto. Debe pedirse por separado

CÓDIGO descripción

SKORPIO

TIRAVIGAS

• Ganchos moleteados en los cuatro lados para una óptima transmisión de la fuerza a la madera

• Uniones remachadas, más resistentes que las soldaduras durante la fijación

• Ganchos de recambio disponibles, rápidos de sustituir

CÓDIGO descripción

SKORPIO tiravigas

gancho de recambio galvanizado

Exponte al público, no al peligro

Destaca la seguridad con nuestro expositor: práctico y funcional, organiza y valoriza los productos esenciales para proteger a quienes trabajan en altura.

Pídelo a tu agente de confianza

rothoblaas.es/safe

GIRAFFE

SOPORTE DE MONTAJE

• Para un montaje rápido y fácil de las paredes y de los forjados de edificios de madera

• GIR3000 dotada de regulación rápida con parada automática. De aluminio, muy ligera

GIR3000 GIR4000

• La nueva herramienta de cálculo permite un análisis fácil y rápido de múltiples configuraciones de aplicación CÓDIGO

Ficha técnica disponible en línea

(*) con pasador de bloqueo

ACCESORIOS Y RECAMBIOS

GIRPLATE placa de recambio pequeña para GIR2200, GIR3000 y GIR4000 1

GIRPLATEL placa de recambio grande para GIR6000

palanca de bloqueo con pasador de recambio para GIR3000

pasador de recambio con cadena para GIR4000

pasador de recambio GIR6000

ANCLAJE PARA EL TRANSPORTE DE ELEMENTOS DE MADERA

• Las tenazas incorporadas sirven para sujetar la cabeza del tornillo atornillado en la pared

• Útil para cargas axiales y transversales

• Certificado según la Directiva Máquinas 2006/42/CE

Ficha técnica disponible en línea

CÓDIGO

tornillos compatibles

Para más información sobre las fijaciones, consulta la ficha técnica en el sitio web www.holztechnic.com

RAPTOR

PLACA PARA TRANSPORTAR ELEMENTOS DE MADERA

• Compatible con diferentes configuraciones de fijación, e ideal para las principales aplicaciones en las obras: hasta 6 tornillos para cargas máximas, 4 o 2 tornillos para elementos más ligeros, siempre con montaje simétrico

• La placa se adapta a diferentes configuraciones de elevación, trabajando de manera eficaz en tracción, corte y en todas las inclinaciones intermedias de la cadena

• Certificado según la Directiva Máquinas 2006/42/CE

Ficha técnica disponible en línea

CÓDIGO tornillos

PLATE Ø11 mm

PLATE / HBS PLATE EVO Ø10 mm

Ø11 mm (+ HUS10)

Para más información sobre las fijaciones, consulta la ficha técnica en el sitio web www.holztechnic.com

RAPTOR MINI

PLACA PEQUEÑA PARA TRANSPORTAR ELEMENTOS DE MADERA

• Fijada con solo dos tornillos, la placa se instala en tan solo unos segundos. El gancho giratorio integrado asegura una elevación segura y versátil, incluso en espacios reducidos

• Ideal para estructuras de madera y elementos pequeños, la placa es sólida, pero fácil de manejar. Optimiza los tiempos y mejora la seguridad durante la manipulación de los componentes.

• Certificado según la Directiva Máquinas 2006/42/CE

CÓDIGO tornillos compatibles dimensiones placa capacidad máx. unid. [mm] [kg]

RAPMINI

VGS PLATE Ø11 mm HBS PLATE / HBS PLATE EVO Ø10 mm VGS Ø11 mm (+ HUS10)

Para más información sobre las fijaciones, consulta la ficha técnica en el sitio web www.holztechnic.com

Ficha técnica disponible en línea

CORREA REUTILIZABLE PARA EL TRANSPORTE DE PAREDES Y ELEMENTOS PREFABRICADOS

• Correa de poliéster disponible en dos longitudes y dos capacidades

• Factor de seguridad 7:1, capacidad hasta 1250 kg

• Reutilizable hasta la aparición de signos de desgaste

CORREA DE ELEVACIÓN CON SISTEMA BASCULANTE

• Sistema de elevación reutilizable, ideal para elementos Timber Frame

• Certificada para la elevación y reutilizable según la norma EN 1492-1 con un factor de seguridad 7:1

• Agujero necesario en el elemento: 45 mm

CÓDIGO L anchura WLL unid.

PRO AIR 50

COMPRESOR VERTICAL SIN ACEITE CON DEPÓSITO

ANTIOXIDANTE DE 50 L

• Versión vertical fácil de transportar en las obras gracias a las ruedas antipinchazos de grandes dimensiones

• Potente motor de dos cilindros con una capacidad de aspiración de 300 l/min.

• El interior del depósito está pintado con un producto especial que impide la formación de óxido, típico del agua de condensación.

• Presión máxima 10 bar

• Peso 41 kg

CÓDIGO descripción

PROAIR50 Compresor vertical con depósito de 50 l 1

ACCESORIOS

CÓDIGO descripción

AIRTUBE10 1 tubo para aire comprimido 10 m 1 AIRTUBE20 2 tubo para aire comprimido 20 m 1

AIRTUBE30R 3 tubo para aire comprimido 30 m + enrollador 1

1 2 3

CLAVADORAS

• Para clavos encintados con alambre 16°. Posibilidad de regular la profundidad de los clavos y la dirección del aire de descarga

• Suministrada en un maletín de transporte

CÓDIGO Ø L encintado inclinación gatillo peso unid. [mm] [mm] [kg] HH3515 2,3 - 3,1 38-70

HH3539

• Para clavos encintados con alambre 16°. Posibilidad de regular la profundidad y la dirección del aire de descarga. Cambio de gatillo único a gatillo de contacto

• Suministrada en un maletín de transporte

CÓDIGO Ø L encintado inclinación gatillo peso unid. [mm] [mm] [kg] HH3539 2,5 - 3,4 45-90 alambre 16° único / contacto 3,8 1

• Clavadora Anker de gas para clavos en tiras encintados en papel

• Funcionamiento independiente del aire comprimido gracias a la batería y la celda de gas

CÓDIGO Ø L encintado inclinación gatillo peso unid. [mm] [mm] [kg] HH12100700 4,0 40 - 50 - 60 papel 34° único 4,0 1

HH12100700 ATEU0116

• Clavadora palmar con cargador para clavos Anker encintados a 34° hasta 60 mm de longitud

CÓDIGO Ø L encintado inclinación gatillo peso unid. [mm] [mm] [kg]

ATEU0116 4,0 40, 50, 60 plástico 34° tecnología multiimpacto 2,3 1

• Clavadora palmar manual para clavos Anker sueltos de cualquier longitud

• Adecuada para distintas aplicaciones gracias a sus numerosos accesorios. La guía magnética ayuda a colocar con precisión los clavos sueltos

• Con bolsa de transporte

CÓDIGO clavos gatillo peso unid. [kg]

HH3731 clavos a granel tecnología multiimpacto 2,5 1

CLAVOS ENCINTADOS

• Clavos lisos encintados con alambre, rollo D16° de acero bruto, clavos ring de acero zincado galvanizado

CLAVOS ANKER ENCINTADOS

• Clavos Anker K25° galvanizados con cinta de plástico ideales para fijar chapa perforadas, angulares, etc.

• Clavos Anker K34° galvanizados con cinta de plástico CÓDIGO

LBA-HT

CLAVO ANKER

• Clavo con cuello moleteado para una mejor resistencia a la extracción, diseñado para aplicaciones con placas metálicas

• Certificado con marcado CE de acuerdo con ETA para fijar placas metálicas en estructuras de madera

• Disponible también de acero inoxidable A4 | AISI316

Para más información sobre el producto, véase pág. 34.

HAMMER TACKER

GRAPADORA DE MARTILLO

• Grapadora de martillo duradera para fijar láminas, cintas acústicas y mucho más

GRAPAS L - galvanizadas

Disponible en el nuevo envase de cartón: ¡perfecto para los expositores con ganchos de tu tienda!

CATCH

DISPOSITIVO DE ATORNILLADO

• Con CATCH, también los tornillos más largos se atornillarán de forma rápida y segura, sin riesgo de que resbalen

• Especialmente útil para los atornillados en las esquinas, donde no se puede aplicar mucha fuerza

• Disponible en dos versiones, compatibles con las medidas de tornillo más utilizadas

CÓDIGO L Ø tornillos compatibles peso unid. [mm] [mm] [g]

CATCH 210 41,5

CATCHL 207 46

BIT STOP

SNK Ø8 mm GWZ Ø9 mm

Ø9 mm

Ø10 mm

Ø10-12 mm

Ø11-13 mm

1

DISPOSITIVO DE ATORNILLADO AUTOMÁTICO CON TOPE DE PROFUNDIDAD

• Para un avellanado uniforme de los tornillos, ideal en terrazas y paneles de fachada donde las cabezas quedan a la vista

• Incluye un bit TX2525

• Para puntas de 25 mm de longitud y conexión 1/4”

CÓDIGO descripción unid.

AT4030 profundidad ajustable 1

TORQUE LIMITER

LIMITADORA DE PAR

• Gracias al TORQUE LIMITER, los tornillos se pueden atornillar de forma segura, sin superar el par de priete establecido. Esto es especialmente importante en las conexiones metal-madera

• Ahora, las dos nuevas versiones cubren los pares más comunes. La regulación se realiza muy fácilmente. Una escala en el producto indica el valor seleccionado

• Gracias al embrague interno, el dispositivo está lubricado de forma permanente y no requiere ningún mantenimiento

CÓDIGO

1

CÓDIGO descripción unid.

2 TORLIMBIT adaptador 1/4” portapunta para punta TX40 1

3 TORLIMBITL adaptador 5/16” portapunta para punta TX50 1

4 TORLIMSOCKET adaptador punta cuadrada 1/2” 1

• Gran selección de puntas para toda la gama de tornillos

• La alta calidad asegura una larga duración

• Las marcas de diferentes colores permiten identificar de inmediato la punta justa

CAJA DE 32 PUNTAS CON PORTAPUNTA MAGNÉTICO

• Funda de plástico rígido, resistente a los golpes, con gancho giratorio para colgar a la cintura del operador, estanterías u otros soportes

• Apertura rápida para sustituir las puntas, incluye 32 unidades surtidas con portapunta magnético

CÓDIGO descripción

BITBOXHT caja de puntas

CONTENIDO DE LA FUNDA:

PH1, 2x PH2, PH3

SL3, SL4, SL5, SL6 PZ1, 2× PZ2, PZ3

H3, H4, H5, H6

TX10, TX15, TX20, TX25, TX27, TX30, TX40

Socket Adapter 1/4”

Quick Release Bit Holder 60 mm (Porta puntas rápido)

BIT-BOX DISPLAY

LA CAJA QUE SE TRANSFORMA EN UN EXPOSITOR PARA MOSTRADOR

• Compacta, práctica e ideal para la venta en autoservicio: perfecta para el mostrador, la caja o la estantería

WOOD REPAIR

SISTEMA DE INYECCIÓN PARA LA REPARACIÓN DE LA MADERA

• Ideal para reparar las cavidades de los nudos, roturas largas, imperfecciones de la madera y reparaciones difíciles

• Gracias al bloque de enfriamiento, el material de relleno se endurece en pocos segundos y se puede lijar de inmediato. La cola se puede barnizar

• Sticks ecológicos y atóxicos en varios colores. Resistente a los rayos UV. La versión negra se puede utilizar en el sector naval para reparar embarcaciones

PLASTUK

MASILLA DE REPARACIÓN BICOMPONENTE PARA INTERIORES Y EXTERIORES

• Masilla para madera, plástico, metal y piedra. Aplicable en grandes cantidades, buen nivel de adherencia y óptima capacidad de reparación

• Disponible en varios colores para los diferentes tipos de madera

• Añadiendo hasta un 10 % de RESTO KITT, es posible crear tonos personalizados

Otras tonalidades disponibles bajo pedido.

RESTO KITT

MASILLA PARA REPARACIONES EN INTERIORES

• Masillas de secado rápido, disponibles en varios colores. Se pueden mezclar entre sí y son fáciles de lijar, siendo ideales para reparar superficies de madera dañadas de muebles, escaleras, ventanas, puertas, etc.

• Ecológico y sin solventes. Si el producto se endurece, añadir agua y alcohol para ablandarlo

• Fácil de trabajar, se seca rápidamente. Una vez seco, se puede limpiar y barnizar

CÓDIGO

TAPAS Y ESPIGAS

TAP1

TAPAS DE MADERA DE ABETO ROJO, A LO LARGO DE LA VETA

(1)Para tapar el agujero de Ø55 mm del gancho WASP. (2)Para tapar el agujero de Ø65 mm del gancho WASPL.

TAP2

TAPAS DE MADERA DE ALERCE, A LO LARGO DE LA VETA

TAP3

TAPAS DE MADERA DE ABETO ROJO, NUDO

TAP4

TAPAS DE MADERA DE ABETO ROJO, MADERA DE CABEZA

RIF

ESPIGAS DE MADERA - HAYA

TAP5 RIF1000

ESPIGAS DE MADERA - 1m, HAYA

PARCHES, CLAVOS Y GALLETAS

PARCHES DE MADERA PARA REPARACIONES DE MADERA LAMINADA, ABETO

PARCHE EN ÁNGULO - ABETO

CÓDIGO

PARCHES PARA REPARACIONES SUPERFICIALES DE ABETO

Compatible con la fresa para parches PATCHILLO.

PARCHES EN ÁNGULO

Compatible con la fresa para parches PATCHILLO.

CLAVO DE MADERA DE ROBLE, CILÍNDRICO Y OCTOGONAL

GALLETAS DE MADERA

CÓDIGO

CAP TOP

LONA DE COBERTURA

• Todos los tamaños están equipados con un gancho de elevación reforzado para facilitar la colocación

• Gracias a los ojales metálicos de fijación distribuidos cada metro, es posible fijar la lona a la cubierta con facilidad

• Su alto gramaje y el tipo de material utilizado garantizan una resistencia mecánica y durabilidad en el tiempo

• Lona de poliéster para camiones, realizada con material bruto reciclado y revestido de PVC lacado opaco

Bajo pedido, otros tamaños y/o lonas personalizadas.

CAP PLUS

LONA DE COBERTURA

• Buenas características mecánicas de resistencia tanto a la tracción como al desgarro

• Gracias a los ojales metálicos de fijación colocados cada metro, es posible fijar la lona a la cubierta

CAP ECO

LONA DE COBERTURA

• El tejido interior negro aporta una mejor resistencia a los rayos UV

• Gracias a los ojales metálicos de fijación colocados cada metro, es posible fijar la lona a la cubierta

WEDGES

CUÑAS NIVELADORAS

• Gracias a su forma afilada, permite regular la altura y bloquear los elementos con precisión, incluso lateralmente

• Resistentes a la humedad, también son adecuadas para exteriores

• No se rompen si se perforan con clavos o tornillos

(*) TransPack 245 (70 verdes - 60 naranjas - 75 marrones - 40 amarillos).

POP TOOLS

¡Aprovecha al máximo tus espacios de exposición gracias a nuestros sistemas! Solicita información a tu asesor técnico.

CRAB MINI

SARGENTO DE UNA MANO PARA TERRAZAS

• Adecuado para cualquier tipo de madera. Los pads de goma protegen las tablas contra posibles daños

• También es ideal para aplicaciones verticales, como, por ejemplo, en fachadas

CÓDIGO abertura compresión unid. [mm] [kg]

CRAB MAXI

SARGENTO PARA TABLAS, MODELO GRANDE

• Para colocar de 5 a 7 tablas simultáneamente según el ancho

• La manija giratoria asegura una regulación precisa

CÓDIGO descripción abertura unid. [mm]

CRABMAXI sargento para tablas

CRABMAXISET(*) set de 4 CRABMAXI con bolsa y distanciadores

(*) incl. 10x CRABDIST4; 10x CRABDIST6; 5x CRABDIST8; 5x CRABDIST10

CÓDIGO espesor unid. [mm]

CRABMAXI

CRABMAXISET

BEAVER

ESCUADRA PARA CARPINTEROS

• Realizada de acero inoxidable altamente flexible y, al mismo tiempo, estable, se dobla fácilmente, sin causar deformaciones permanentes

• Escala milimétrica en el lado largo, tanto en el interior como en el exterior

• Con agujeros de marcado cada 5 mm

PEACOCK

ESCUADRA ALFA

• Para operaciones de perfilado en carpintería

• De acero inoxidable con escala grabada de manera permanente

• Con agujeros de marcado cada 5 mm

CÓDIGO

BEEKIT

SET DE ESCUADRAS PARA CARPINTEROS

• Tres clásicas herramientas para trazar reunidas en un único set: escuadra de carpintero, escuadra alfa y falsa escuadra

• De acero inoxidable con escala grabada de manera permanente

• Con agujeros de marcado cada 5 mm

descripción

PEACOCK DUO

ESCUADRA ALFA DOBLE

• Herramienta especial para trazar con cuadrante montando en el centro y un gran tope

• Dimensiones 800 x 360 x 5 mm con paso de 0,5°

• De acero inoxidable con escala grabada de manera permanente

CÓDIGO medidas paso grados unid. [mm] PCKD8043

x 360 x 5 0,5° 1

FLAMINGO

• Con guía móvil de acero para muelles FALSA ESCUADRA DE ALUMINIO

• Herramienta para transferir con precisión ángulos e inclinaciones

CÓDIGO medidas anchura peso unid. [mm] [mm] [g]

EMU

• Con indicación de las medidas en los dos lados

• Dos versiones disponibles ESCUADRA PARA CARPINTEROS DE ALUMINIO

CÓDIGO medidas longitud ala peso unid. [mm] [mm] [g]

JIG ALU STA

PLANTILLA DE PERFORACIÓN PARA ALUMIDI Y ALUMAXI

• Para realizar los agujeros para pasadores de manera fácil, rápida y precisa

• Adecuada para ALUMIDI y ALUMAXI

• De acero inoxidable de 3 mm, para una larga duración

JIG VGZ 45°

CÓDIGO B L s unid. [mm] [mm] [mm]

JIGALUSTA 164 298 3 1

PLANTILLA PARA UNIONES CON TORNILLOS A 45°

• Su forma permite el atornillado fácil y rápido de cualquier tipo de tornillo con una inclinación precisa de 45°

• Gracias a sus marcas, es posible realizar fácilmente las conexiones más comunes de la construcción en madera, tanto individuales como dobles, sin tener que realizar mediciones complejas

• De acero inoxidable de 3 mm, para una larga duración

ALUMIDI HT STA

PASADOR LISO pág. 38

pág. 84

CÓDIGO B L H unid. [mm] [mm] [mm]

JIGVGZ45 210 253 67 1

SNAIL CV

• Con broca central, dos cortantes principales y cortantes sobresalientes

• Para la perforación estable de maderas blandas y algunas maderas duras europeas BROCA PARA MADERA STANDARD

SNAIL CV - SET 1 2

F3501505 1 set de 5 unidades en caja de plástico Ø 4, 5, 6, 8 y 10 mm 1

F3501508 2 set de 8 unidades en caja de plástico Ø 3, 4, 5, 6, 7, 8, 9 y 10 mm 1

BROCAS LEWIS

BROCAS HELICOIDALES PARA AGUJEROS PROFUNDOS

• Con ranura a espiral redonda, punta roscada, diente principal y desbastador de alta calidad

• Versión con cabeza independiente y mango hexagonal (desde Ø8 mm), longitud máxima 1010 mm

• De acero aleado específico para herramientas (WS). La broca se realiza de una sola pieza

LEWIS - LONG

LEWIS - INCH

BROCAS SNAIL

BROCAS HELICOIDALES PARA MADERAS DURAS, PANELES LAMINADOS Y OTROS MATERIALES

• Brocas pulidas de alta calidad, con 2 cortantes principales y 2 dientes de desbaste

• Espiral especial con interior pulido, para una descarga de las virutas eficiente

CÓDIGO Ø broca Ø

F1594835 1 3, 4, 5, 6, 8 1 F1594510 2 3, 4, 5, 6, 8, 10, 12, 13, 14, 16 1

Para LT y LE, véanse las indicaciones en la tabla al lado (versiones cortas).

FRESA PARA MADERA

FRESA DE PRECISIÓN PARA MADERA

• El punzón central asegura un fresado guiado y, por lo tanto, la máxima precisión

• Gracias a la guía, también se puede realizar sin problemas la perforación inclinada

• Broca de centrado incluida

CÓDIGO

BROCA PARA PRE-AGUJERO

BROCA DE CENTRADO

CABEZALES

CÓDIGO

FRESA PARA BROCAS

FRESA PARA BROCAS HELICOIDALES

CON MANGO Ø13 mm

• Para perforar y fresar en una única pasada

• Los dos cortantes principales ranurados y el cortante dentado reducen al mínimo la fricción y las fuerzas de avance

• El suministro incluye el punzón central y una llave allen

FRESA PARA TAPAS

FRESA PARA LA PRODUCCIÓN DE TAPAS DE MADERA

• Para realizar tapas de madera para los nudos dañados o reparar daños en la madera

• Longitud útil de las tapas hasta 70 mm

• De acero aleado para herramientas WS, garantiza las mejores prestaciones con BORMAX y BORMAX 3

CÓDIGO descripción Ø LÚ

F1628306 set fresa para tapas + Bormax 15, 20, 25 70 - 57 1

PARA MADERAS BLANDAS, MADERAS DURAS EUROPEAS, PANELES DE AGLOMERADO, MDF Y OTROS MATERIALES

• Los dos cortantes principales ranurados desfasados y el cortante periférico dentado reducen considerablemente la fuerza de avance y la fricción

• Para uso estacionario y a mano libre

• Perforación rápida en maderas blandas, maderas duras europeas, paneles de aglomerado, MDF y similares

BROCA CON AVELLANADOR PARA TORNILLOS ZKK, KKA, MINI

• Para la preperforación y el avellanado simultáneos de los tornillos para terrazas

• Para evitar una posible decoloración de la madera, se aconseja retirar de inmediato los residuos de la perforación

• Se suministra con llave allen

HERRAMIENTA UNIVERSAL, TAMBIÉN PARA MADERAS DURAS EXÓTICAS, PANELES LAMINADOS Y OTROS

• Broca Forstner universal para materiales duros

• Para uso estacionario y a mano libre

• Perforación rápida de todos los materiales de madera: maderas duras europeas y exóticas, paneles de aglomerado con y sin recubrimiento, MDF. Muy eficaz también en muchos materiales plásticos

DRILL STOP

SET DE BROCAS PARA TALADRO Y AVELLANADOR CON TOPE DE PROFUNDIDAD GIRATORIO

• Para perforar y avellanar simultáneamente, controlando la profundidad

• El tope de profundidad giratorio se detiene cuando se toca el elemento a trabajar, sin dejar marcas en la madera

• La profundidad de la broca piloto se puede regular; el avellanado tiene un ángulo de 60°

HOJAS

HOJAS PARA SIERRAS DE CINTA

• Hojas de recambio de alta calidad para sierras de cinta

HOJA PARA SIERRAS DE CINTA - MAFELL Z3 / Z5, CON DENTADO TRASERO

CÓDIGO

HOJA PARA SIERRAS DE CINTA - MD DARIO CÓDIGO

HOJA PARA SIERRAS DE CINTA A MANO - HEMA / PROTOOL

CÓDIGO

El presente catálogo es de propiedad exclusiva de Rotho Blaas y no puede ser copiado, reproducido o publicado, incluso parcialmente, sin su consentimiento previo por escrito. Toda violación será perseguida conforme con ley.

La versión actualizada de la documentación técnica es la que está disponible en el sitio web de Holz Technic. Rotho Blaas no responde por posibles errores de impresión inherentes a datos técnicos, dibujos, referencias a pesos y medidas y traducciones de los catálogos.

Rotho Blaas se reserva el derecho de modificar los productos de las gamas, sus características, especificaciones técnicas y otra documentación en cualquier momento y sin previo aviso.

Los instaladores, diseñadores, ingenieros, usuarios y compradores en general deben consultar el sitio web www.holztechnic.com cada vez que utilicen un producto.

Cada producto está diseñado para las capacidades de carga y los usos indicados en la documentación técnica, que proporciona también información sobre sus limitaciones y otras instrucciones que deben respetarse rigurosamente. Los productos están diseñados para una amplia variedad de usos. Sin embargo, Rotho Blaas no asume ninguna responsabilidad respecto a la confirmación de la idoneidad de un producto para el uso previsto, que recae en el usuario, ni tampoco sobre la instalación del mismo. Todo uso previsto para un producto debe ser examinado y aprobado por profesionales cualificados.

Rotho Blaas no proporciona ninguna garantía sobre el cumplimiento legal ni sobre el proyecto de los datos y cálculos. Las herramientas de cálculo proporcionadas permiten obtener un cálculo indicativo y ofrecen solo asistencia técnico-comercial para las actividades de venta. Los valores derivados de ensayos se basan en los resultados reales de investigaciones experimentales y solo son válidos para las condiciones de prueba indicadas.

Rotho Blaas no ofrece ninguna garantía y en ningún caso podrá ser considerada responsable por daños, pérdidas y costes u otras consecuencias, bajo ningún concepto (garantía por vicios, garantía por mal funcionamiento, responsabilidad del producto o legal, etc.), relacionados con el uso, la imposibilidad de uso o el uso no conforme de los productos.

Las imágenes tienen el único propósito de presentar el producto y pueden no reflejar plenamente sus características. Es posible que los accesorios que se muestran en las imágenes y en las renderizaciones no estén incluidos. Las cantidades de embalaje pueden variar.

Si se encuentran discrepancias entre las versiones lingüísticas del catálogo, el texto italiano se considerará el único autorizado y prevalecerá sobre todas las demás traducciones.

Las condiciones generales de compra de Rotho Blaas Srl se pueden consultar en el sitio web www.rothoblaas.es.

All rights reserved

© 2025 ROTHO BLAAS SRL

All renderings © ROTHO BLAAS SRL

Fecha de publicación - 15/10/2025

LEYENDA ICONOS Y MATERIALES

INCLUDED bit incluido en la caja VIDEO

vídeo disponible en nuestro canal Youtube

software de cálculo disponible MANUAL manual disponible

reacción al fuego

prestaciones acústicas

clase de prestación para acciones sísmicas

Zn 410 ELECTRO PLATED acero al carbono electrogalvanizado

C4 EVO COATING acero al carbono con revestimiento C4 EVO

410 AISI acero inoxidable martensítico AISI 410

A2

AISI 304 acero inoxidable austenítico A2 | AISI304

A2 AISI 305 acero inoxidable austenítico A2 | AISI305

A4 AISI 316 acero inoxidable austenítico A4 | AISI316

ORGANIC COATING

acero al carbono con revestimiento anticorrosión orgánico coloreado

EPDM EPDM

Environmental Product Declaration

Life Cycle Assessment

Certificación LEED IEQ 4.1

PP polipropileno

PE polietileno

PA poliamida/nailon marrón

6005A alu aleación de aluminio EN AW-6005A

6060 alu aleación de aluminio EN AW-6060

6082 alu aleación de aluminio EN AW-6082 alu aluminio con revestimiento orgánico coloreado

S250 Z275 acero al carbono S250GD con galvanizado Z275

ASTM TESTED probado según las normas ASTM

componente certificado Passive House

clasificación GEV - EMICODE

DX51D Z275 acero al carbono DX51D con galvanizado Z275

S350 Z275 acero al carbono S350GD con galvanizado Z275

S235 Fe/Zn12c

acero al carbono S235 con galvanizado electrolítico Fe/Zn12c

S355 Fe/Zn12c acero al carbono S355 con galvanizado electrolítico Fe/Zn12c

S275 Fe/Zn12c acero al carbono S275 con galvanizado electrolítico Fe/Zn12c

S450 Z275 acero al carbono S450GD con galvanizado Z275

S235 DAC COAT

acero al carbono S235 con revestimiento especial DAC COAT

S235 HDG55 acero al carbono S235 con galvanizado en caliente 55μm

S355 HDG55

clasificación según decreto francés n.° 2011-321

acero al carbono S355 con galvanizado en caliente 55μm

S235 THERMO DUST acero al carbono S235 con pintado en polvo termoendurecible

S235 THERMO DUST acero al carbono S235 con pintado en polvo termoendurecible

S235 THERMO DUST acero al carbono S235 con pintado en polvo termoendurecible

S235 HDG acero al carbono S235 con galvanizado en caliente

S235 ELECTRO PLATED acero al carbono S235 electrogalvanizado

Fe/Zn acero al carbono galvanizado

PRE PAINTED acero al carbono prebarnizado

CARBON STEEL
