PORTAFOLIO
p o r t a f o l i op r o m e d i o 1
Lorena Del Rocío Ponte Avelino docente
PLANOS GENERALES

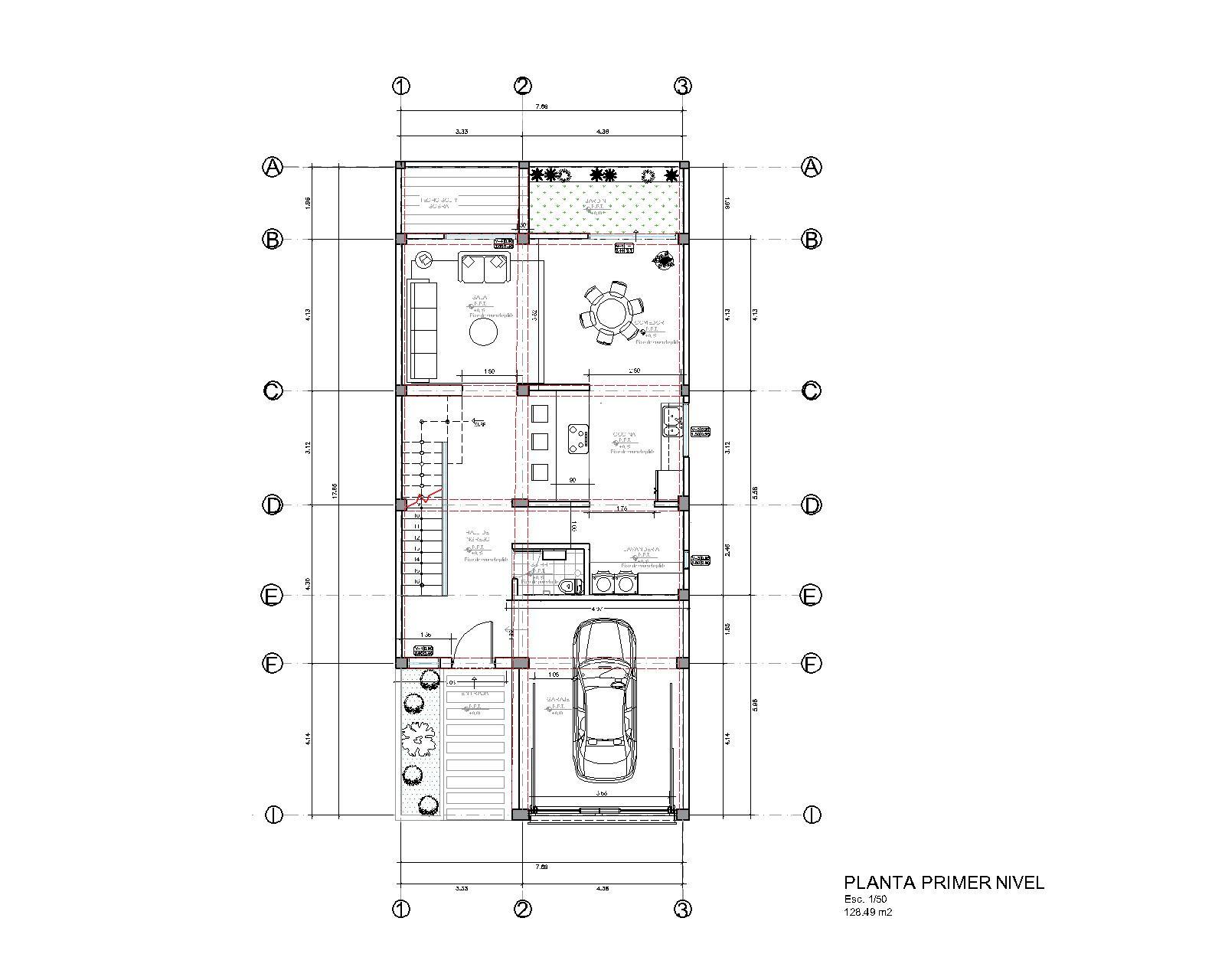

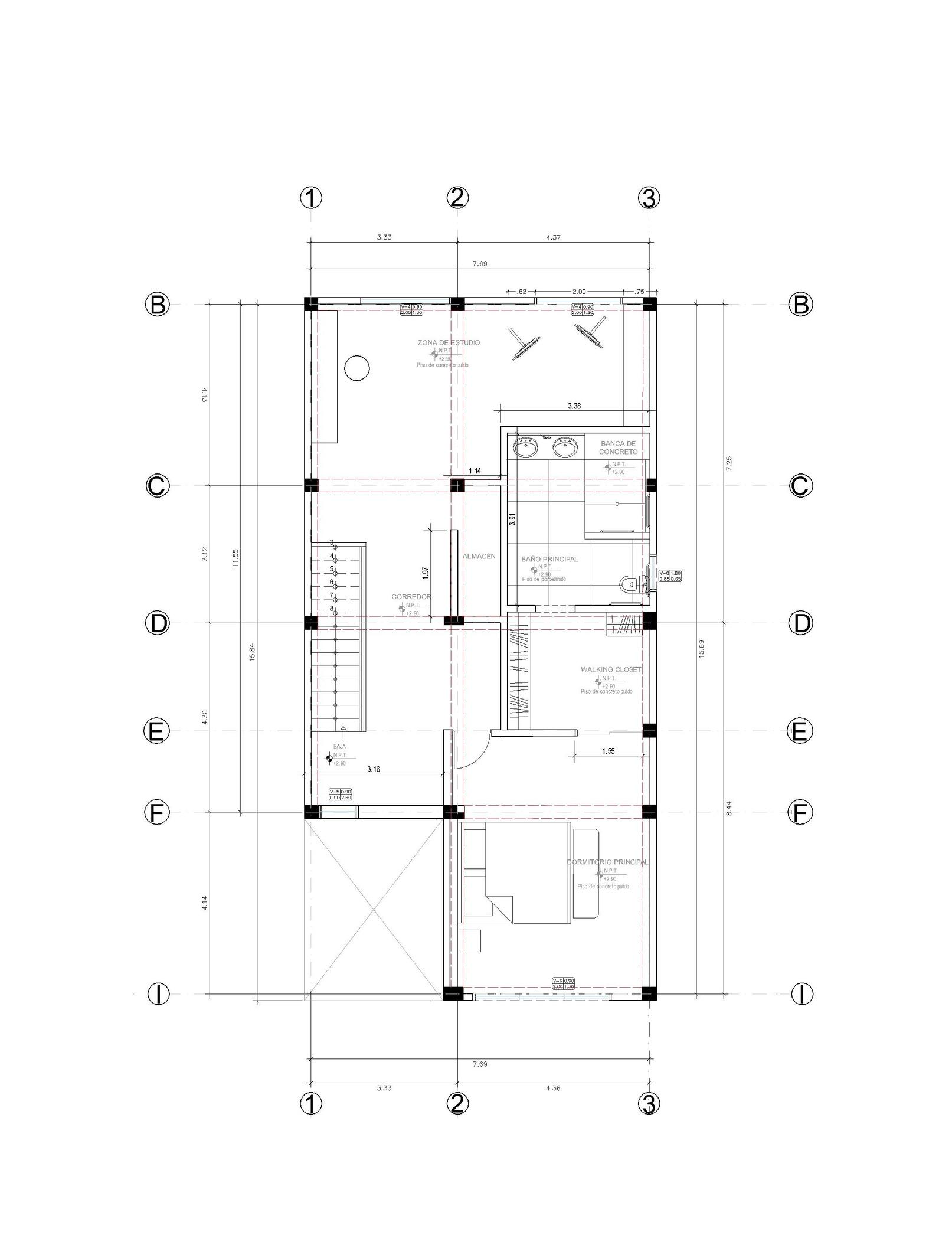

A A PLANTA DE 1ER PISO PLANTA DE 2DO PISO
VISTA EN PLANTA

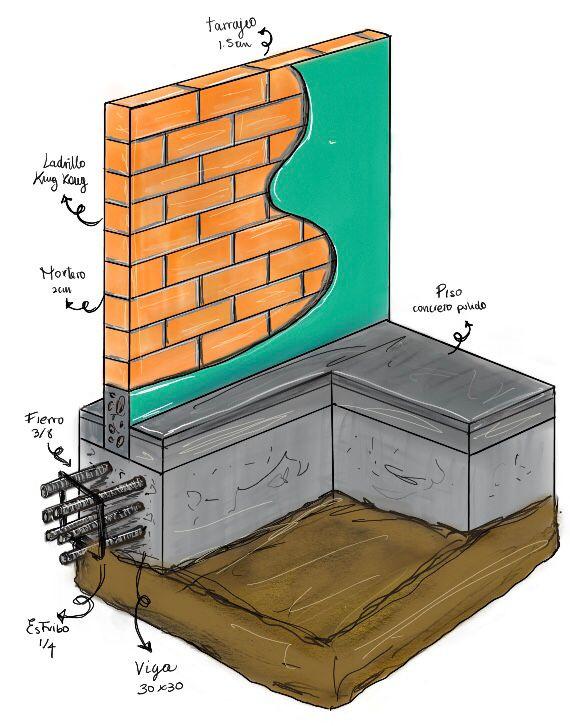

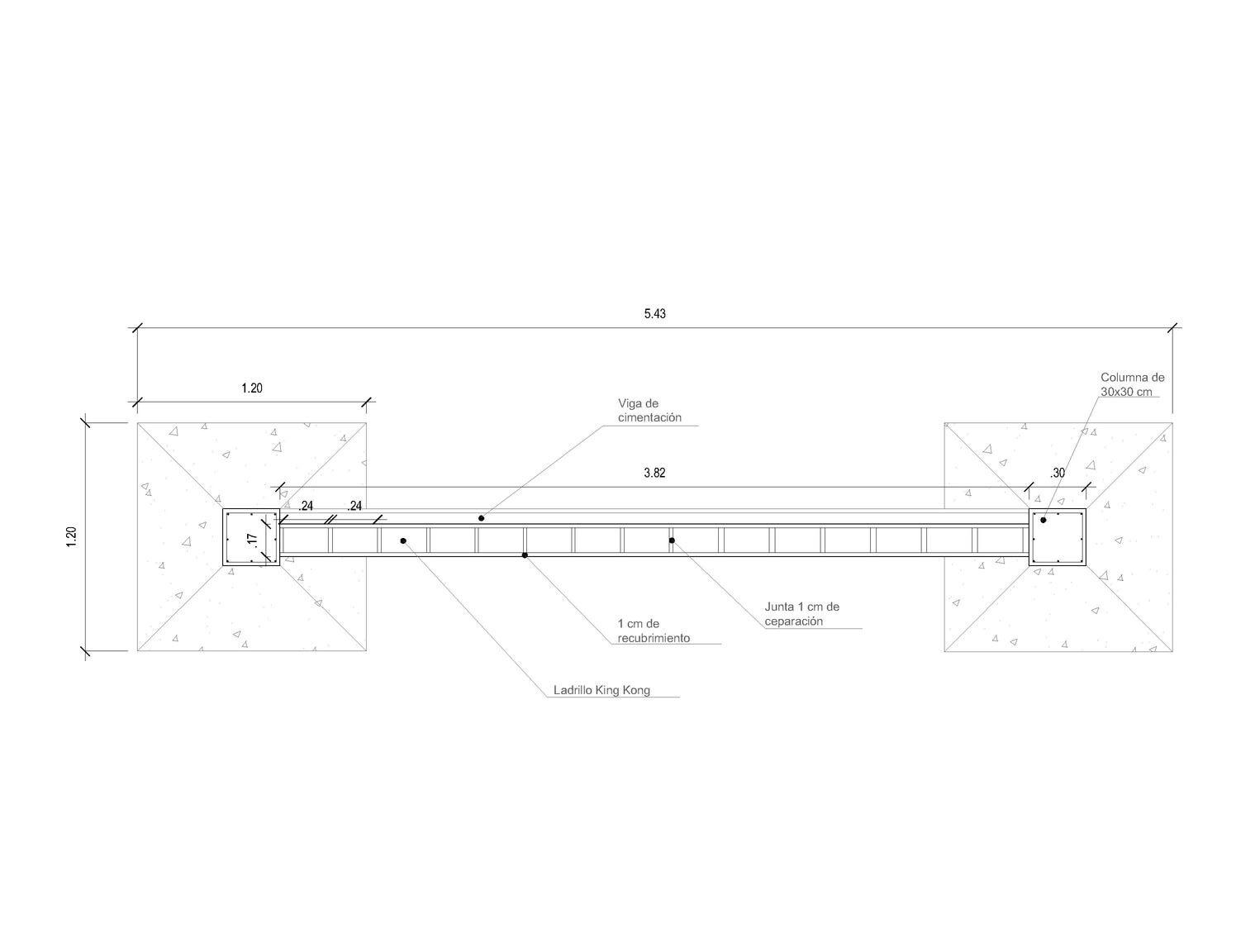

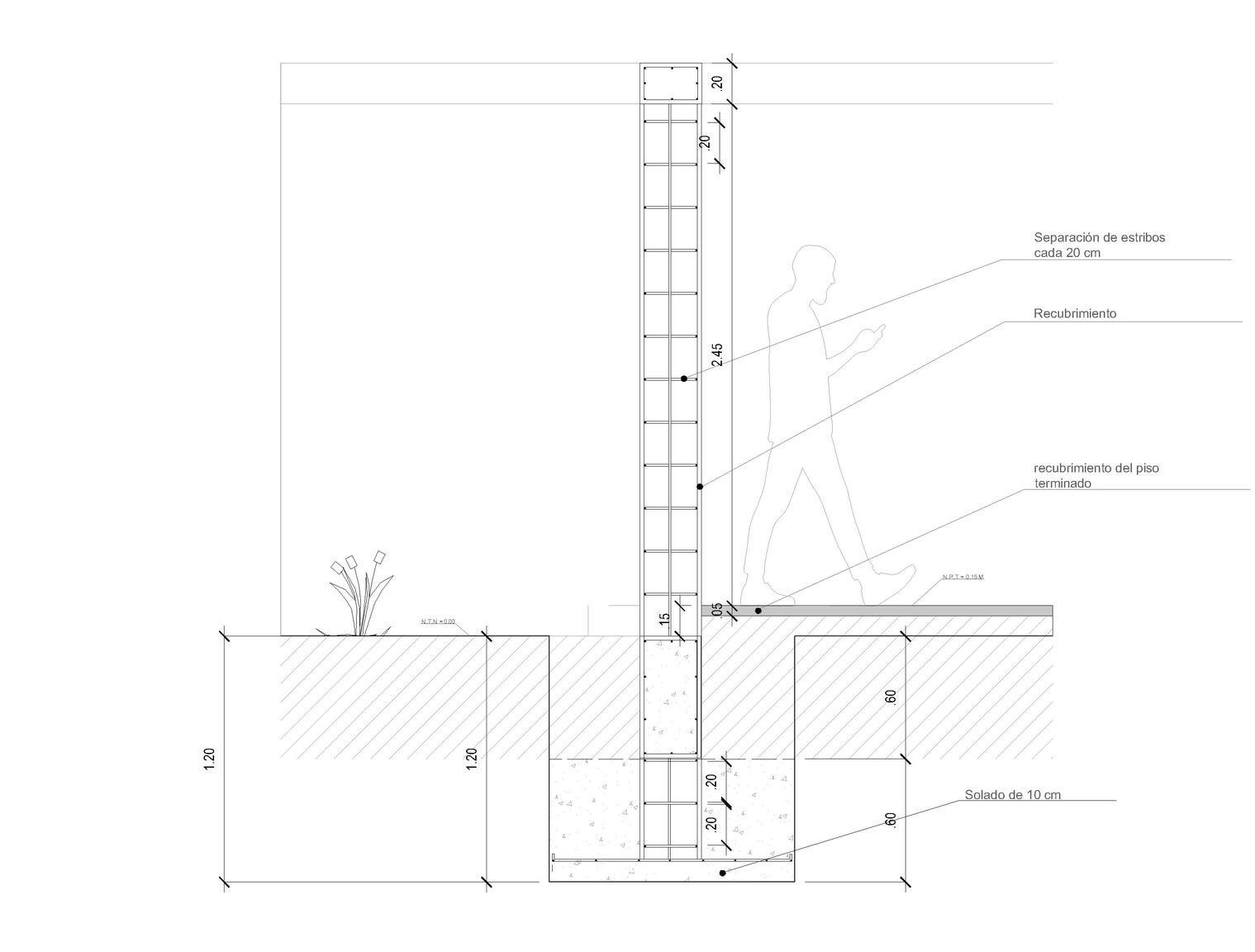

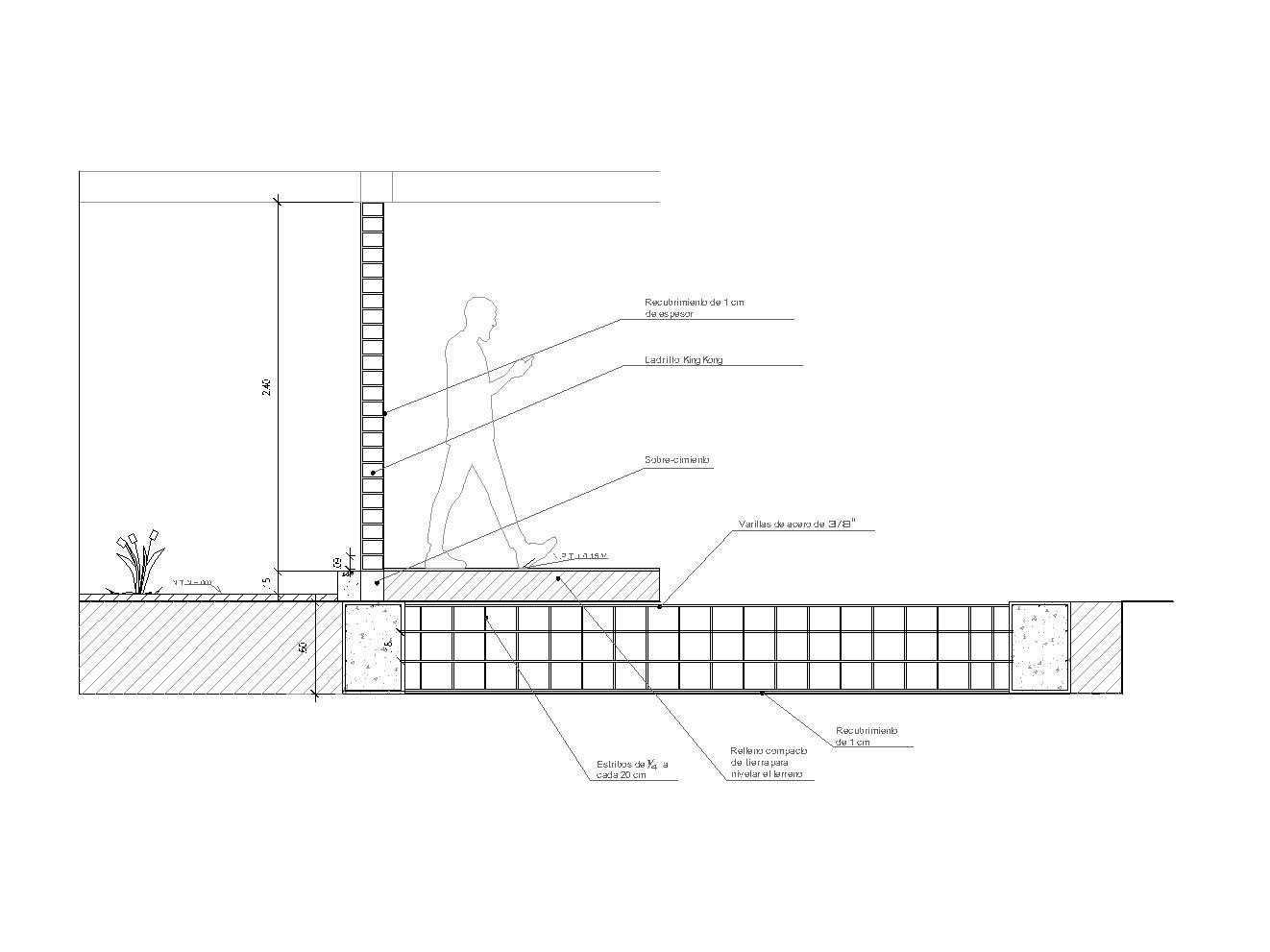

DETALLE DE MURO Y CIMENTACIÓN
Isométrico
CORTE A-A

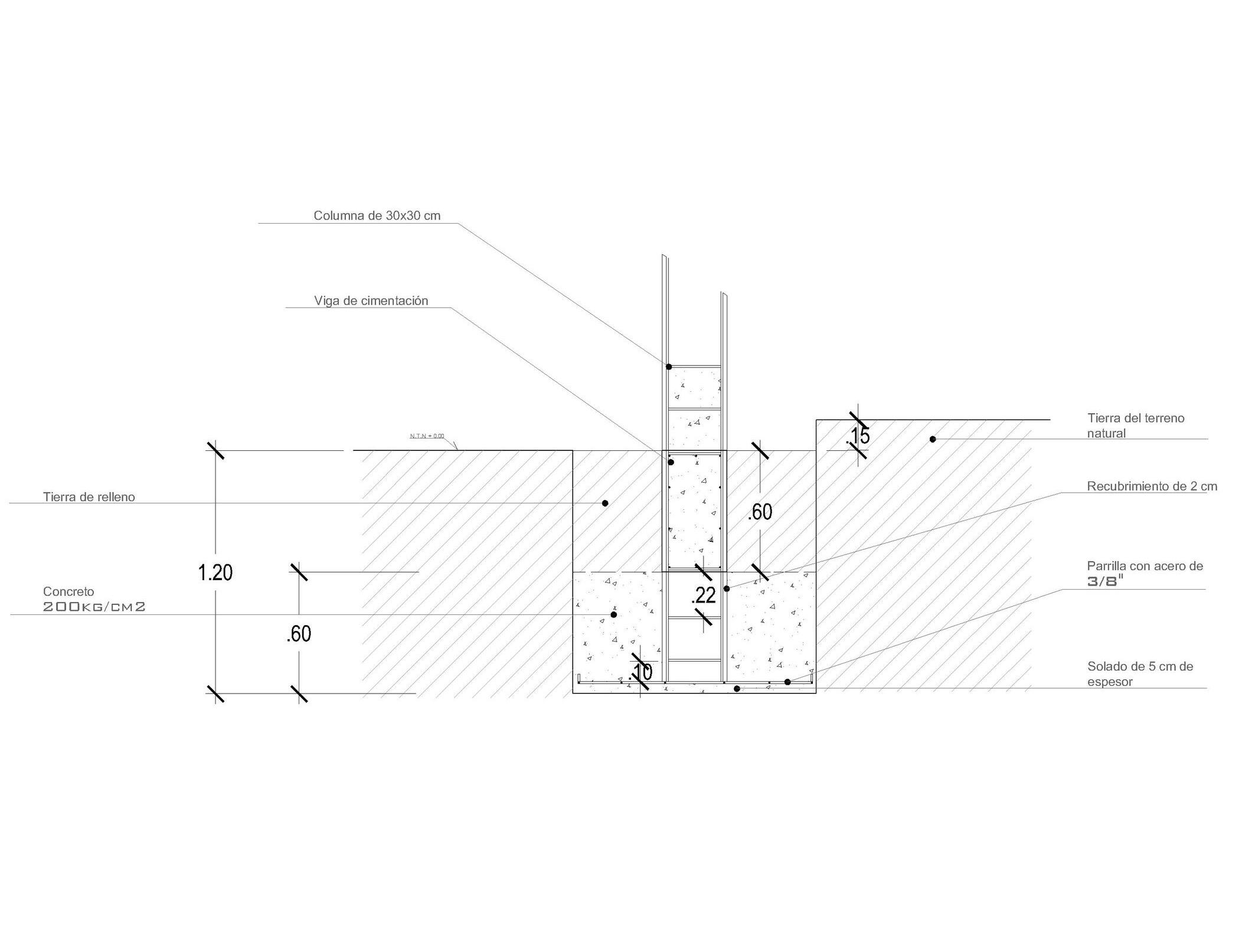

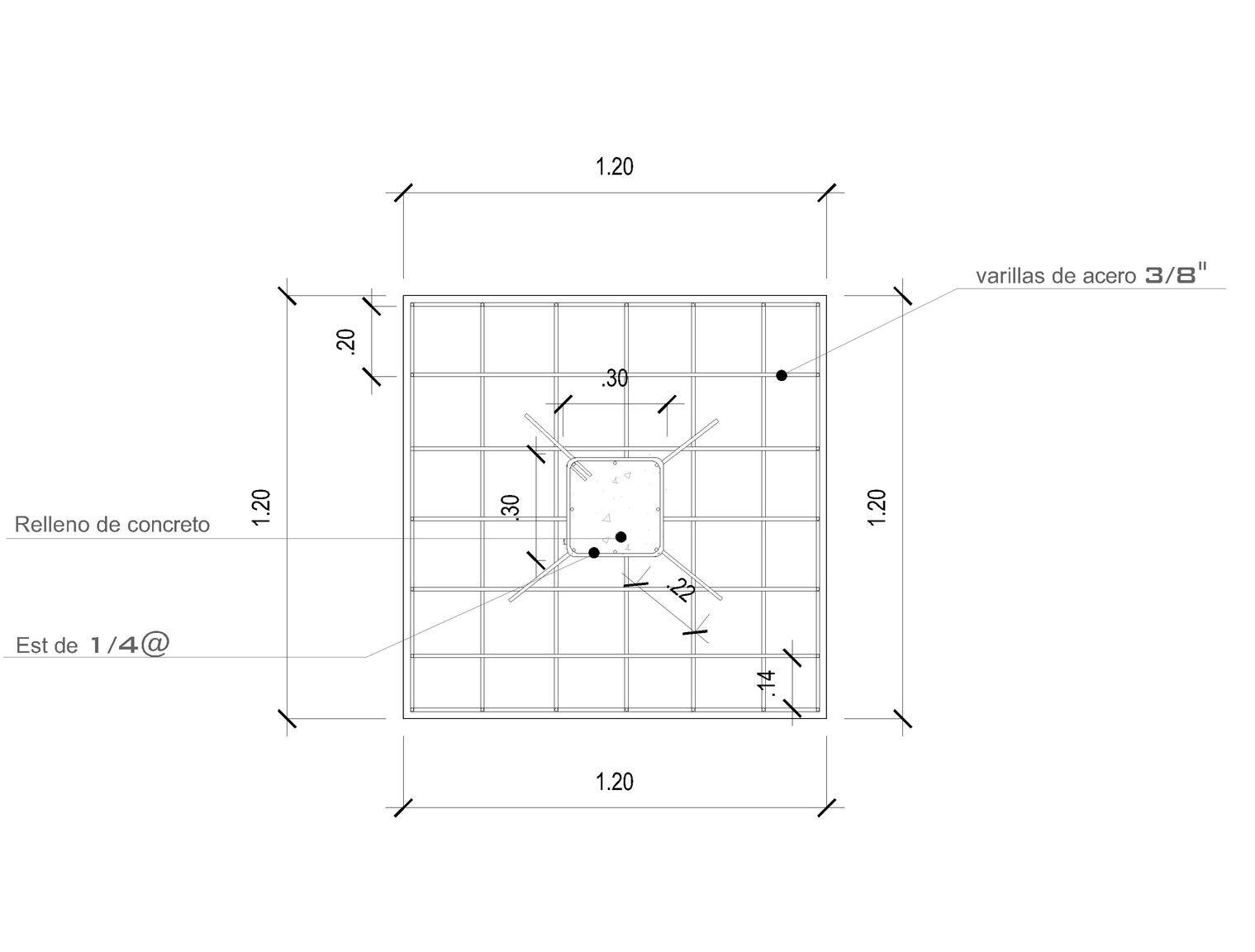

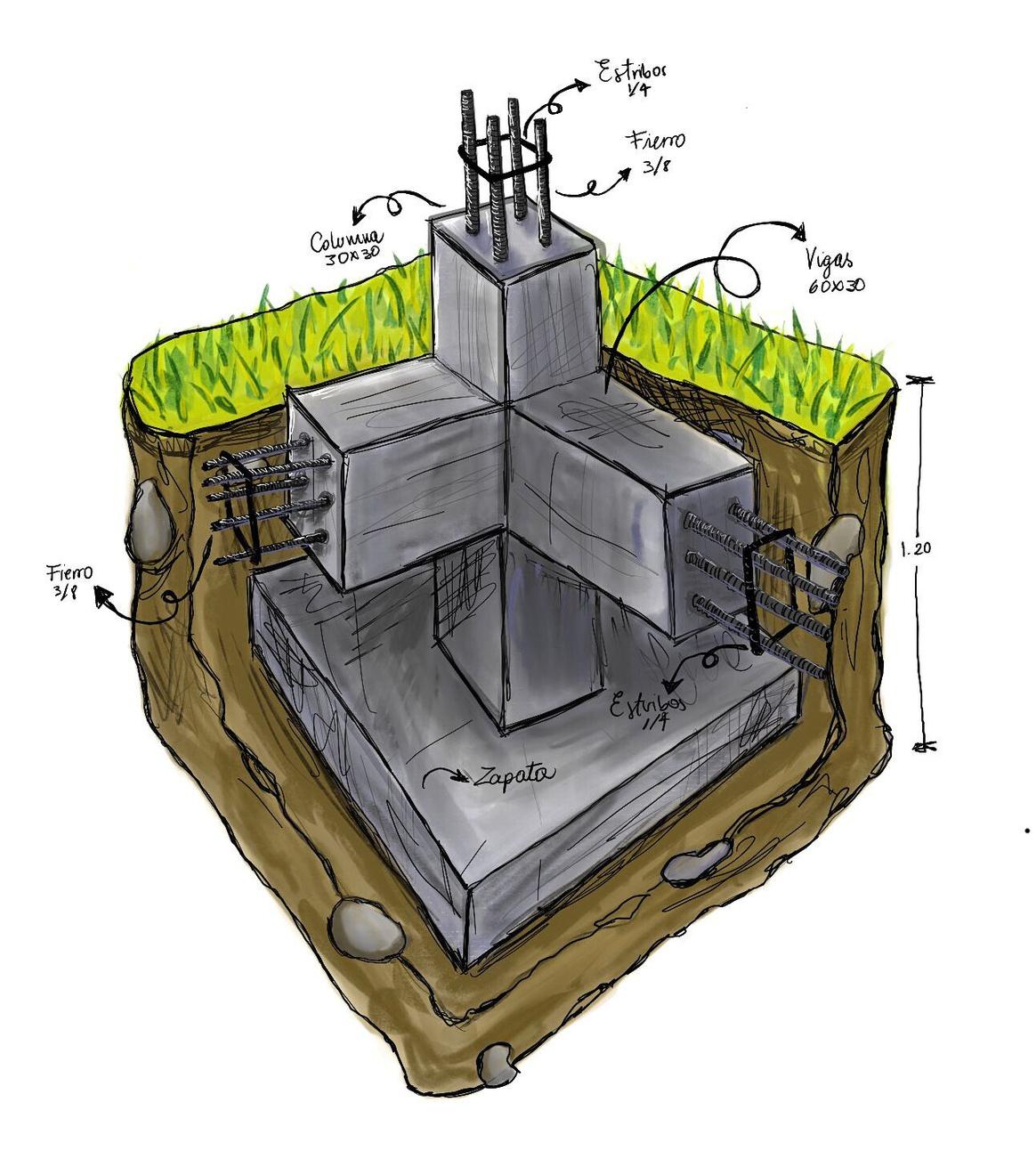

DETALLE DE ZAPATA
VISTA EN PLANTA Isométrico
CORTE A-A
VISTA PLANTA

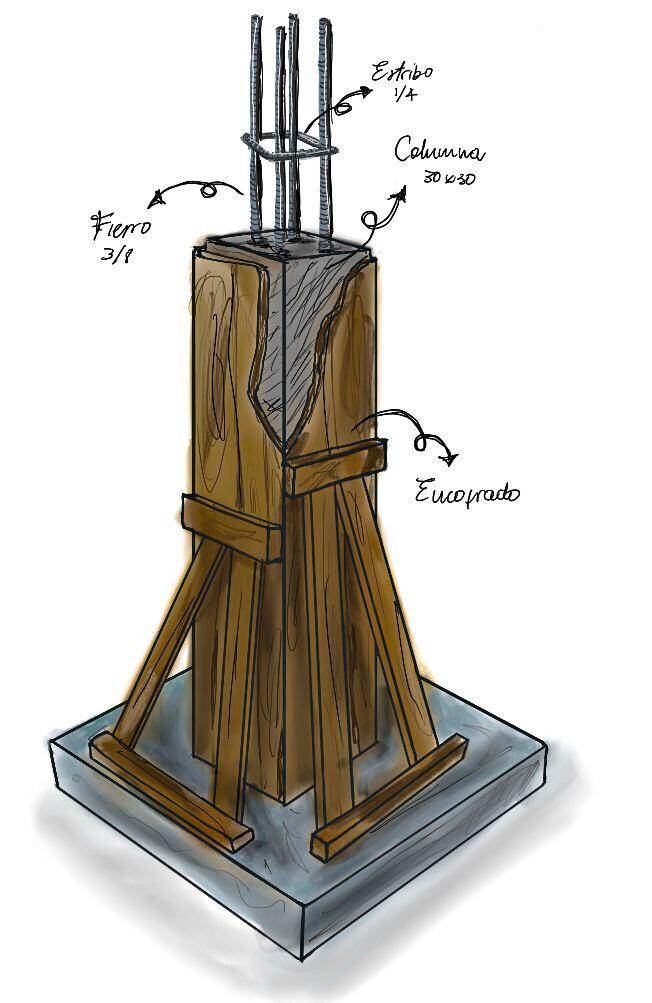

DETALLE DE COLUMNA
Isométrico CORTE A-A
VISTA EN PLANTA

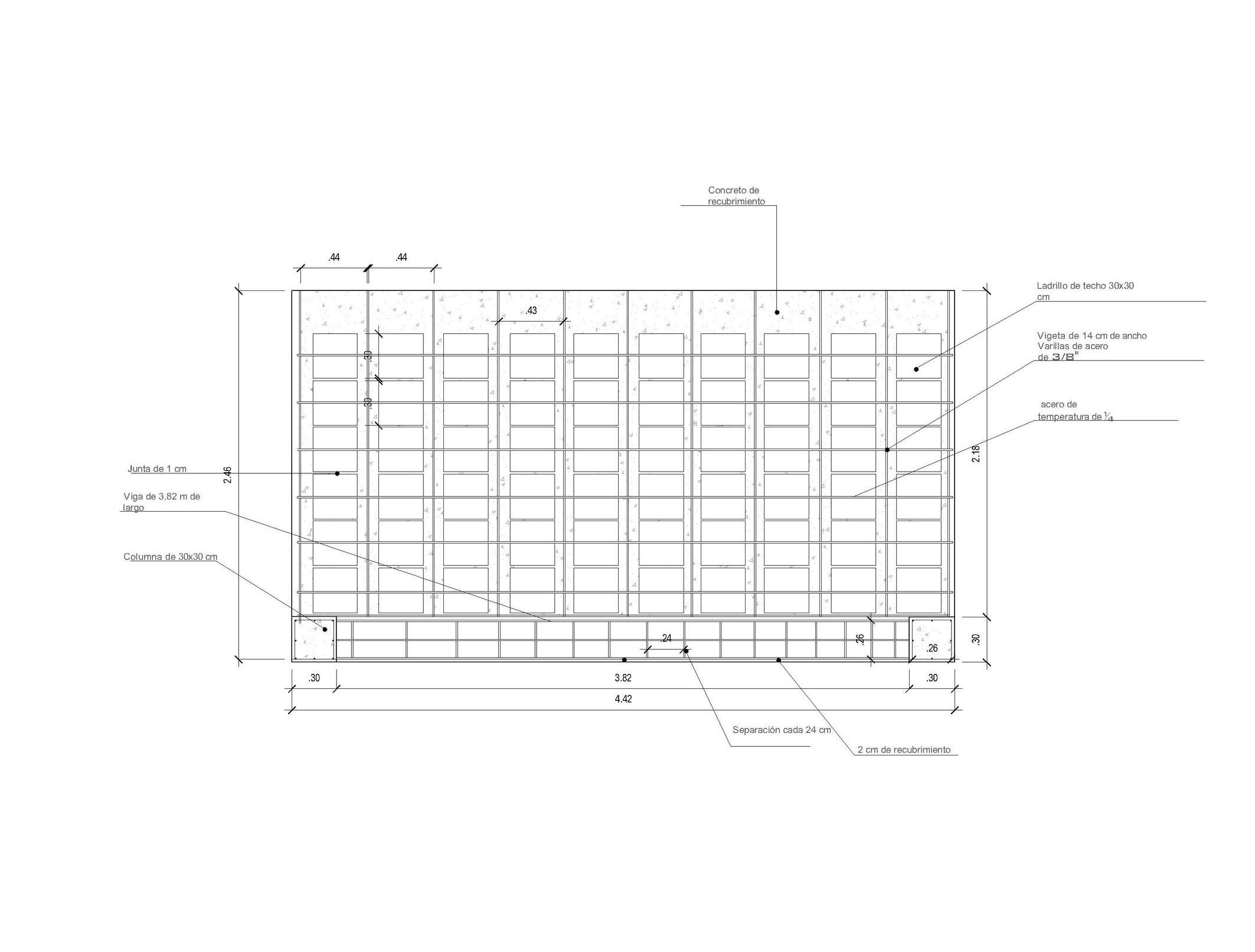

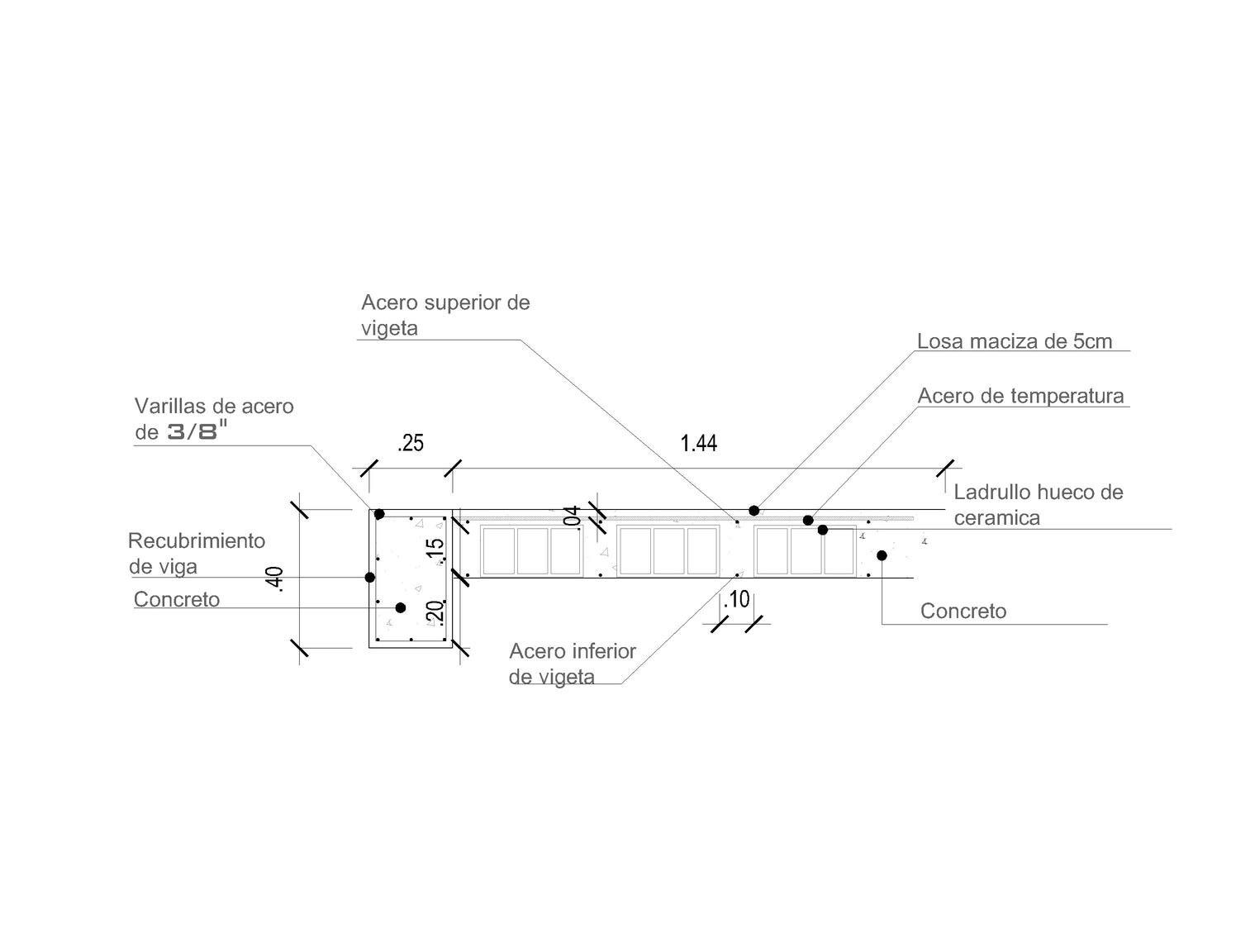

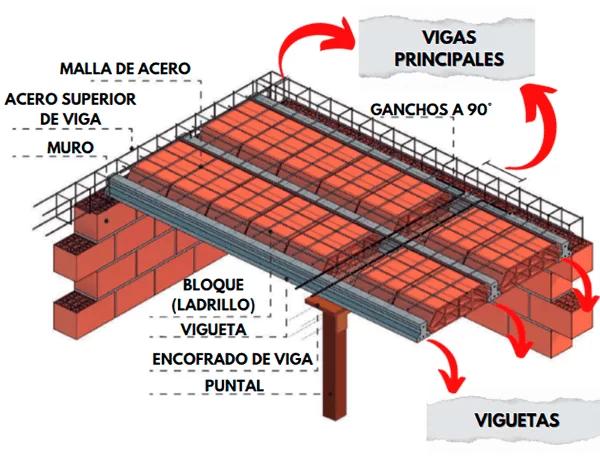

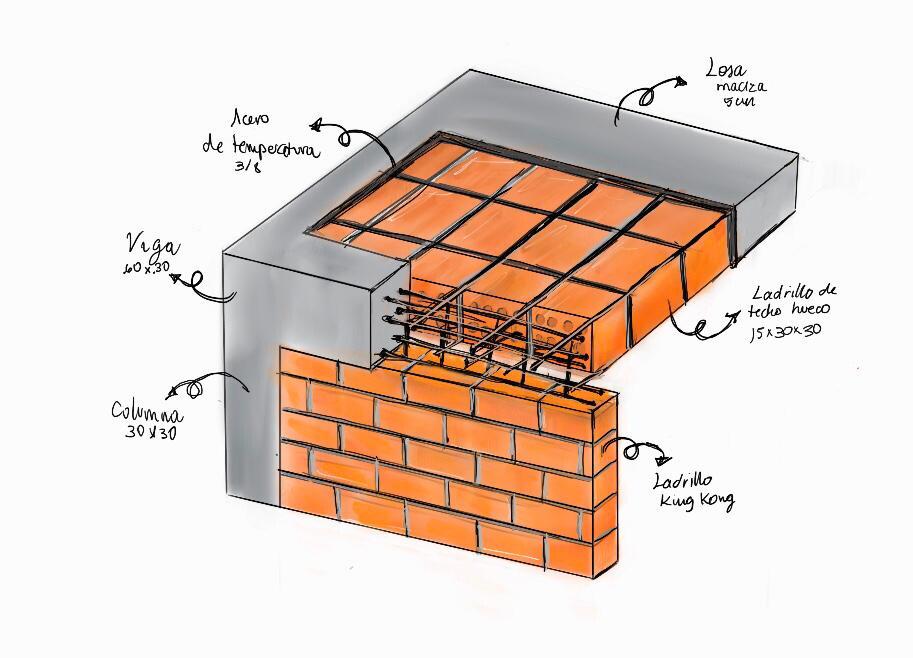

DETALLE DE LOSA Y VIGA
Isométrico
CORTE A-A
Cangrejeras:
GLOSARIO

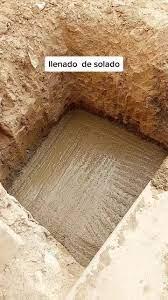

Solado:
Son los huecos que aparecen en la superficie del concreto cuando no se realiza un adecuado vibrado de la mezcla.
Dados de Concreto:

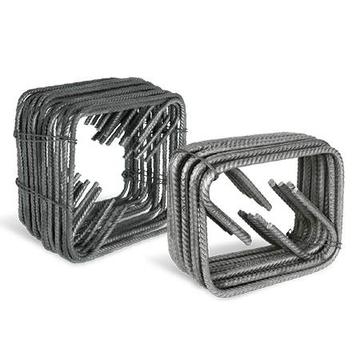

Estribos:

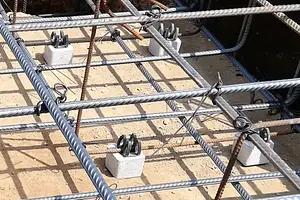

Separadores utilizados para facilitar que los fierro de las columnas, vigas y techos tengan el recubrimiento de mezcla indicado.
Elementos de fierro doblado con forma rectangular o cuadrada que sirven para abrazar los fierros de las vigas o columnas.
Viguetas:
Capa delgada hecha de hormigón, cemento y agua, que se coloca en el fondo de las excavaciones de zapatas o cimientos corridos y sirve como piso nivelado para hacer algunos trazos y apoyar los fierros.
Son elementos de concreto armado que se encuentran alojados a lo largo del techo entre cada fila de ladrillos.
Puntales:

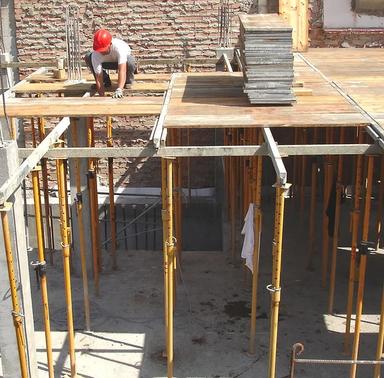

Son maderas que se fijan en el terreno y que sirven para soportar el encofrado del techo o de una columna
Peralte:
GLOSARIO
Parte estructural de la viga que sobresale de la losa generelmente hacia la parte inferior dandole mas resistencia.
Tarrajeo:
es un procedimiento que se realiza al final de la construcción y sirve para nivelar la superficie.
Encofrado:
es el sistema de moldes temporales o permanentes que se utilizan para dar forma al hormigón u otros materiales similares
Fierro de Temperatura:
Mortero:
Zapata:

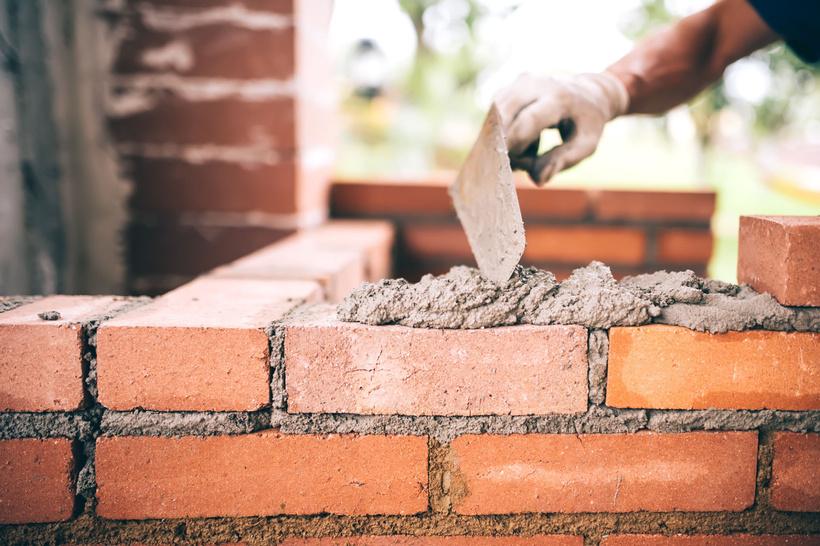

es una mezcla agregados finos y agua, un aditivos que sirven para aparejar elementos de construcción tales como ladrillos, piedras, bloques de hormigón.

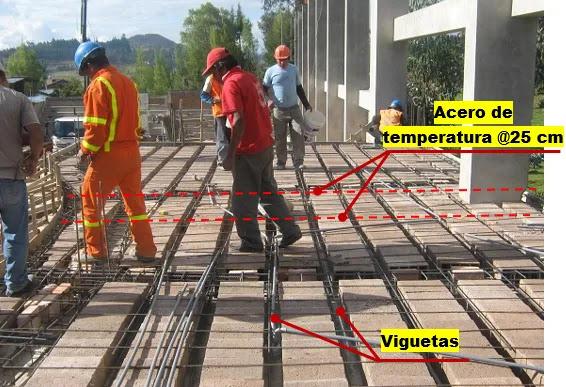

Fierro que se coloca en una losa aligerada en un sentido perpendicular a las filas de los ladrillos de techo y sirve para evitar que la losa se agriete por los cambios de temperatura.
Una zapata es un tipo de cimentación superficial, que puede ser empleada en terrenos razonablemente homogéneos.
