plancha zincalum acanalada onda toledana espesor 0,4 mm papel fieltro 10 libras transversal al sentido de la pendiente de cubierta tijeral pino IPV 1 1/2 x 6" i=
25
gra
dos
60
costanera madera nativa 2 x 2"
=5 5,5
cm
tapacán conformado por 2 piezas de traslapo pino IPV 22 mm
Vivienda Social social en Chile
pen % diente
forro pino insigne 16 mm fijado directo bajo tijerales lana de vidrio tipo aislanglass e = 120 mm / densidad 14 kg/m3 corte 45° encuentro 1/2 madera
50 cm
forro pino insigne 16 mm en sentido horizontal
revestimiento de alero forro pino insigne 16 mm
cabezal contramarco pino IPV 35 x 120 mm
moldura 10 x 30 mm pino IPV traslapo machihembrado pino IPV 22 mm
2
lana de vidrio tipo aislanglass espesor 40 mm densidad 14 kg/m3 forro protección dintel zincalum 0,5 mm / d= 125 mm
ventana aluminio corredera línea 20 reforzada anodizado mate
traslapo machihembrado pino IPV 22 mm
contramarco pino IPV 35 x 120 mm
papel fieltro densidad 10 libras
pilastra pino insigne canto rodón 15 x 45 mm
solera inferior pino IPV 45 x 70 mm
lana de vidrio tipo aislanglass e = 40 mm / densidad 14 kg/m3
viga de repartición pino IPV 2 x 4"
1
cámara de aire estanco en tabiquería
traslapo de inicio pino IPV 22 mm
forro pino insigne 16 mm en sentido horizontal
espárrago Fe 8 mm
48,3
relleno tierra compactada
poyo de hormigón H-15 80% confianza 12 x 40 / base 30 x 30 cm npt +- 00 relleno tierra compactada
emplantillado hormigón pobre 40 x 40 x 10 cm
10 5
tabla de piso pino IPV 22 mm cadeneta de borde pino IPV 45 x 70 mm papel fieltro asfáltico Nro. 15 fisiterm e = 50 mm densidad = 6 kg/ m3
50
guardapolvo pino insigne canto rodón 15 x 45 mm
viga maestra 2 x 5" pino IPV
20
15
nivel terreno natural
20
40 30
45
papel fieltro 10 libras fijado mediante corchetes con un traslapo mínimo de 15 cm
sello de protección pintura asfáltica o papel fieltro de 15 libras
traslapo machihembrado 22 mm pino IPV sentido horizontal cadeneta estructura dintel pino IPV 45 x 70 mm
10
forro protección hídrica zincalum 0,5 mm desarrollo 125 mm dintel contramarco pino IPV 35 x 105 mm fijado a estructura mediante tornillos galvanizados de 2"
30 40

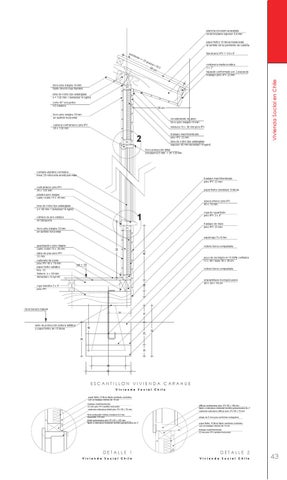

ESCANTILLON VIVIENDA CARAHUE Vivienda Social Chile papel fieltro 10 libras fijado mediante corchetes con un traslapo mínimo de 15 cm traslapo machihembrado 22 mm pino IPV sentido horizontal cadeneta estructura dintel pino IPV 45 x 70 mm forro protección hídrica zincalum 0,5 mm desarrollo 125 mm dintel contramarco pino IPV 35 x 105 mm fijado a estructura mediante tornillos galvanizados de 2"
alféizar contramarco pino IPV 45 x 140 mm fijado a estructura mediante tornillos galvanizados de 2" cadeneta estructura alféizar pino IPV 45 x 70 mm rebaje de 5 mm para conformar cortagotera papel fieltro 10 libras fijado mediante corchetes con un traslapo mínimo de 15 cm traslapo machihembrado 22 mm pino IPV sentido horizontal
DETALLE 1
DETALLE 2
Vivienda Social Chile
Vivienda Social Chile
43
