Environmental Graphic Design
KAMPUNG
Without Designers, Great Brands Wouldn’t Exist.
Buku graphic standard manual (GSM) ini berisikan pedoman desain environmental graphic design Kampung Anggrek.
ENVIRONMENTAL
GRAPHIC DESIGN
(EGD)
Wisata Kampung Anggrek
Profile
Kampung Anggrek adalah wisata edukasi budidaya tanaman bunga anggrek, yang memiliki keindahan hasil eksperimen persilangan berbagai jenis bunga anggrek terbesar di Kota Batu Jawa Timur,
Environmental Graphic Design
Environmental Graphic Design (EGD), seperti yang dijelaskan oleh Wheeler, peran desain identitas merek menjadi sangat penting dalam membangun citra dan daya tarik sebuah destinasi wisata Wheeler (2017), demikian juga oleh Yananda & Salamah, pentingnya branding tempat dalam membangun identitas kota atau daerah berdasarkan aspek-aspek budaya, sejarah, serta alamiahnya Yananda & Salamah (2014), dan dikemukakan juga oleh Calori Environmental Graphic Design (EGD) sangat berperan dalam mengkomunikasikan informasi, meningkatkan navigasi, menyediakan orientasi, menyampaikan informasi penting, dan memperkuat brand suatu lokasi atau lembaga Calori (2015). Dengan langkah ini EGD di Wisata Kampung Anggrek juga dapat membantu membangun citra positif dan memperkuat posisi brand.
Salah satu penerapan dari media informasi ialah desain grafis lingkungan berupa sign system; papan petunjuk arah, papan nama, denah, dan peta lokasi, termasuk dalam sistem media Informasi pada jasa dan produk industri. (Sumbo, 2015). Media informasi dapat disimpulkan sebagai alat untuk mengumpulkan dan menyusun kembali sebuah informasi sehingga menjadi bahan yang bermanfaat bagi penerima informasi, Alex Sobur (2006).
Problem Statment
Kampung Anggrek adalah wisata edukasi budidaya tanaman bunga anggrek yang memiliki keindahan hasil eksperimen persilangan bunga yang ada di Kota Batu Jawa Timur, namun banyak yang tidak mengetahui arah lokasi wisata tersebut, yang patut untuk di datangi, karena belum adanya signage system sama sekali untuk menuju ke Kampung Anggrek, sehingga banyak pengunujung harus bertanya ke warga sekitar untuk menemukan lokasi Kampung Anggrek, tidak adanya informasi yang jelas sehingga pengunjung kesulitan mengidentifikasi tempat-tempat area wisata, serta mengetahui fasilitas yang ada di Kampung Anggrek.
STP
(Segmentasi, Target, Positioning)
SEGMENTING
Geografis
Batu-Malang, Jawa Timur Indonesia
Demografis usia 21-31 tahun status pelajar-mahasiswa, pegawai swasta pada kalangan menengah keatas.
Psikografis
Sikap wisatawan yang tertarik pada edukasi tanaman anggrek, baik sebagai kolektor, pecinta keindahan bunga.
Behavioral Perilaku gaya hidup yang menginginkan produk serta layanan yang dilengkapi dengan tanda informasi, mudah diakses, menyukai petualangan, edukasi, dan rekreasi. Hidup modern, sehat, bersih, praktis, fleksibel, ramah, sopan santun, tertib, bewawasan luas. Kesehatan jasmani dan rohani, jiwa akal sehat, penyerapan teknologi yang baik.
TARGETING
target utamanya adalah pada kalangan produktif dewasa berusia 21-31 tahun dengan latar belakang pelajar, mahasiswa, atau masyarakat kelas ekonomi menengah ke atas.
POSITIONING
Kampung Anggrek memposisikan diri sebagai destinasi wisata budidaya anggrek, yang memadukan keindahan bunga dan edukasi tentang dunia anggrek, Kampung Anggrek menawarkan pengalaman eksklusif melalui berbagai aktivitas, informasi, dan interaksi. Hal ini menjadikan bukan hanya sebagai tempat rekreasi, tetapi juga sebagai pusat edukasi yang menginspirasi.
Concept
Concept
Environmental Graphic Design
Konsep environmental graphic design yang mampu memvisualkan sesuai pada Kampung Anggrek. Yaitu dengan konsep modern kontemporer dengan bentuk bentuk geometris yang diadopsi dari tanaman bunga anggrek menyesuaikan dengan target audience di kalangan remaja dewasa. Dengan menggunakan jenis font, serta elemen tambahan lainnya yang mudah dibaca dan dipahami dari jarak jauh secara ergonomi oleh pengunjung. Demikian tujuan utama merancang jenis signage dan material pendukung sesuai peruntukanya mulai dari identification sign (tanda identitas), directional sign (petunjuk arah), interpretative sign (tanda interpretasi), maps signage, yang nantinya diletakan pada lokasi strategis Kampung Anggrek. .
ENVIRONMENTAL GRAPHIC DESIGN (EGD)
Bentuk Signage
Ilustrasi bentuk papan tanda diadopsi dari unsur penggabungan tanaman bunga anggrek, meliputi kelopak, bunga, daun, dan logo kampung anggrek, sehingga selain menjadi media papan informasi penggunaan bentuk elemen visual yang tetap konsisten ini ditujukan pada target audience sebagai pengingat dari visual identitas kampung anggrek. KAMPUNG
Bunga Anggrek
Daun
Kelopak
Bunga
Adoption of Color
PANTONE 4675 C
Pemilihan warna diadopsi dari unsur tanaman bunga anggrek jenis Dendrobium Black Spider, warna kuning emas diadopsi dari putik bunga, warna hitam diambil dari kelopak bunga bagian luar bunga, warna putih diambil dari batang leher putik bagian dalam dan warna ungu diambil dari bagian sirip kelopak bunga. Dipilih untuk mewakili keunikan yang ada di kampung anggrek karena sangat menggambarkan akan pesan nilai-nilai budaya masyarakat setempat, mulai dari batang hingga ujung pucuk bunga, dan bagian terdalam pada anggrek tersebut. KAMPUNG
PANTONE 426 C
Anther Cap, Stigma, Pollinia, Pollinarium, Pollen, Collum (Bagian Putik Atas - Bawah)
PANTONE 663 C
Ovary, Gymnostenum, Labellum (Bagian Benang Sari)
Sepal Lateral (Kelopak)
Petal (Mahkota)
KAMPUNG ANGGREK
Philoshopy of Color
Penggunaan warna untuk mewakili keunikan Kampung Anggrek, Berdasarkan ilmu psikologi.
Warna kuning emas menggambarkan sinar kilau yang hangat, menciptakan suasana yang cerah dan positif.
Warna hitam yaitu kekuatan, kecanggihan, menciptakan suasana misteri kekuatan dan elegan.
Warna putih yaitu kesucian, kebersihan, dan kemurnian, menciptakan suasana yang bersih dan segar.
Warna ungu yaitu mewah, keanggunan, serta kebijaksanaan, menciptakan suasana keindahan. Sehingga pengunjung mudah mengenali informasi papan tanda.
Warna Utama (Primer Color)
4675 C
426 C
PANTONE 663 C
RGB 219, 194, 165 CMYK 14, 22, 35, 0 HEX #DBC2A5
RGB 39, 38, 37 CMYK 70, 65, 65, 70 HEX #272625
RGB 225, 225, 225 CMYK 0, 0, 0, 0 HEX #FFFFFF
Warna Pendukung
RGB 90, 59, 112 CMYK 77, 90, 21, 7 HEX #5A3B7A
PANTONE
PANTONE
Typography
Sans Serif
Dalam perancangan environmental graphic design Kampung Anggrek menggunakan 1 jenis typografi yaitu sans serif. Sans serif dipilih untuk mewakili kesan formal, dimana font tersebut mempunyai keterbacaan yang mudah dan memiliki ketebalan, jadi dibaca dari kejauhan sudah terlihat jelas.
Primary Type Face - Family
AaBbCc
Montserrat
abcdefghijklmnopqrstuvwxyz ABCDEFGHIJKLMNOPQRSTUVWXYZ 1234567890 .,-+/?:”!@#$%^&*();
Pictogram
Pictogram
Pictogram adalah suatu ideogram yang meyampaikan suatu makna melalui penampakan gambar yang menyerupai atau meniru keadaan fisik objek yang sebenarnya. Tanda atau gambar yang termasuk pictoram disebut pictograf, dalam perancangan piktogram mewakili sarana dan prasaran yang ada.
Arah Kiri Lurus Kedepan
Arah Kanan
Disini/ Bawah
Belok Kiri
Dilarang
Belok Kanan
Dilarang
Belok Kiri
Belok Kanan
Lab
Mosque
Informasi
Roda 4
Roda 2
Toilet Induk Anggrek Green House
Caffe
Resto Garden
Titik Kumpul
Dilarang Petik Bunga
Dilarang Injak Tanaman
Dilarang Buang Sampah
Dilarang Mengotori
No Smoking
Dilarang Duduk Di Tangga
Dilarang Parkir
Dilarang Berdagang
Dilarang Berhenti
Turun Lantai Dasar
Final Design
ENVIRONMENTAL GRAPHIC DESIGN

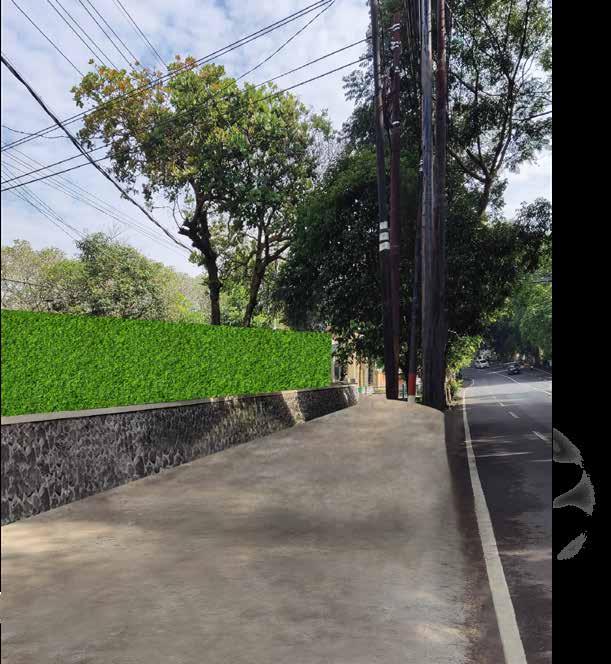

Identification Sign Landmark
Identification sign tanda identifikasi diletakkan di bahu jalan dengan jarak pandang 90 derajat ke arah jalan raya, dengan informasi logo Kampung Anggrek, dengan warna kuning emas dan putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE dibagian letter 3D, material acrylic matte, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
KAMPUNG ANGGREK
Batu Alam
Identification Sign

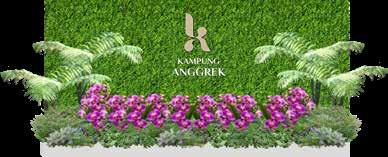

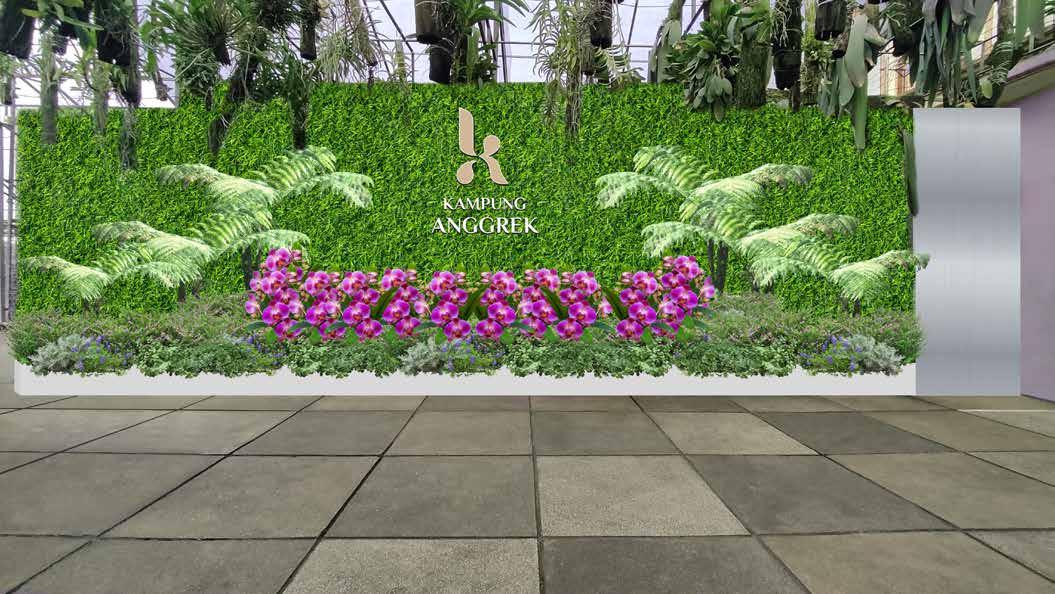

Logo Sign Aula Outdoor
Identification sign tanda identifikasi aula diletakkan di dinding dengan jarak pandang 90 derajat ke arah jalan, dengan informasi logo Kampung Anggrek, dengan warna kuning emas dan putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE dibagian letter 3D, material acrylic matte, dengan teknik pemasangan dengan teknik pemasangan flush atau flat wall-mounted rangka besi plat besi yang menancap ke dinding, serta teknik pemasangan freestanding rangka bagian bawah dan batu alam yang disemen cor menancap ke tanah.
ENVIRONMENTAL GRAPHIC DESIGN
Identification Sign
Roadside Flag
Identification sign tanda identifikasi bendera bahu jalan dengan jarak pandang 90 derajat ke arah jalan, diletakkan bahu jalan menuju Kampung Anggrek, dengan informasi logo Kampung Anggrek, dengan warna kuning emas, warna putih, warna hitam, warana ungu. Berbahan rangka stainlees steel 304 2B, kain polyester catton printing sublim atau laser printing, dengan teknik pemasangan freestanding rangka besi yang disemen cor menancap ke tanah.
KAMPUNG ANGGREK
Identification Sign
Hanging Flag
Identification sign tanda identifikasi bendera gantung jenis nama bunga diletakkan di langit-langit greenhouse dengan jarak pandang 90 derajat ke arah jalan. Informasi tulisan Kampung Anggrek, dan jenis tanaman bunga anggrek menggunakan typografi sans serif dengan warna kuning emas, warna ungu, warna putih, dan wara hitam. Berbahan kain polyester catton printing sublim atau laser printing, dan kawat seling baja ringan stainlees 2mm, dengan teknik pemasangan suspended atau ceiling-hug rangka dan klem skrup yang menancap ke langit-langit ruangan.
Identification Sign

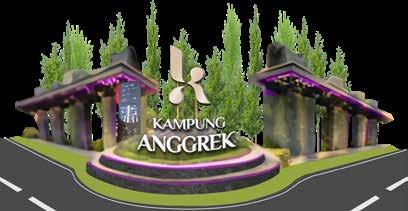

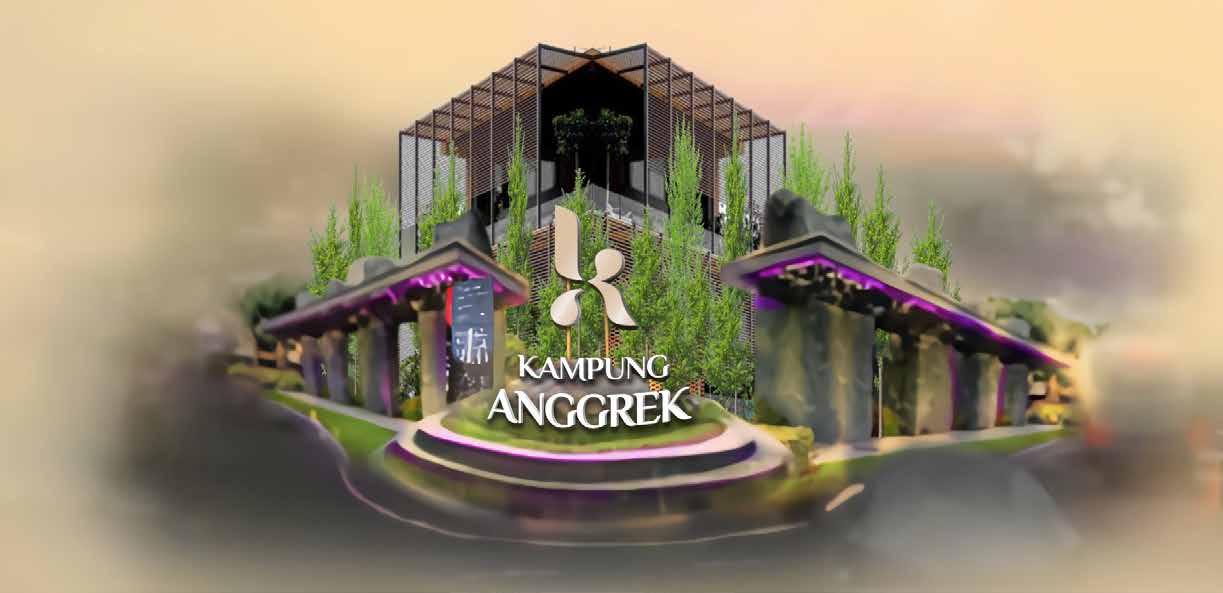

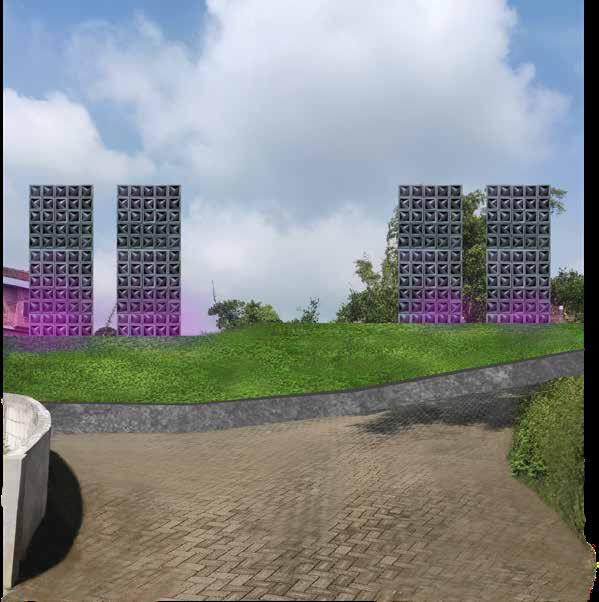

Main Gate 1
Identification sign tanda identifikasi gerbang utama 1 diletakkan pintu masuk 1, dengan informasi angka 1 dan tulisan Kampung Anggrek, menggunakan typografi sans serif dengan warna ungu dan tekstur bebatuan olahan. Berbahan material acrilic, aluminium, cutting stiker dan cor yang menancap ke tanah/ freestanding.
Directional Sign
Pintu Masuk 1
Directional sign tanda petunjuk arah pintu masuk 1, diletakkan di bahu jalan depan main gate 1 dengan jarak pandang 90 derajat ke arah jalan raya, dengan informasi symbol arah panah belok kiri, serta logo Kampung Anggrek, dan tulisan selamat datang, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte, serta dilengkapi LED panel sebagai peneran pada malam hari, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
Directional Sign
Simpang 1
Directional sign tanda petunjuk arah simpang 1, diletakkan di bahu jalan persimpangan dengan jarak pandang 90 derajat ke arah jalan, dengan informasi symbol arah panah belok kiri bertuliskan in, serta larangan belok kanan bertuliskan out, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte, serta dilengkapi LED panel sebagai peneran pada malam hari, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
Directional Sign
Simpang 2
Directional sign tanda petunjuk arah simpang 2, diletakkan di bahu jalan persimpangan dengan jarak pandang 90 derajat ke arah jalan, dengan informasi symbol arah panah belok kanan bertuliskan 25 meter, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte, serta dilengkapi LED panel sebagai peneran pada malam hari, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
Directional Sign
Simpang 3A
Directional sign tanda petunjuk arah simpang 3A, diletakkan di persimpangan bahu jalan keluar dengan jarak pandang 90 derajat ke arah jalan, dengan informasi symbol arah panah belok kiri bertuliskan out, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte, serta dilengkapi LED panel sebagai peneran pada malam hari, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
Directional Sign
Simpang 3B
Directional sign tanda petunjuk arah simpang 3B, diletakkan di persimpangan bahu jalan dengan jarak pandang 90 derajat ke arah jalan, dengan informasi symbol panah keberbagai arah, menggunakan jenis tulisan jenis sans serif, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte, serta dilengkapi LED panel sebagai peneran pada malam hari, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
KAMPUNG
Directional Sign
Parkir Area
Directional sign tanda petunjuk arah parkir area, diletakkan di tengah bahu jalan dengan jarak pandang 90 derajat ke arah jalan, dengan informasi symbol parkir serta arah panah, dan ikon kendaraan, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte, serta dilengkapi LED panel sebagai peneran pada malam hari, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
Directional Sign
Gedung Baru
Directional sign tanda petunjuk arah gedung baru, diletakkan di depan pintu tangga gedung dengan jarak pandang 90 derajat ke arah jalan, dengan informasi symbol arah panah beserta nomor lantai, menggunakan jenis tulisan jenis sans serif, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte, serta dilengkapi LED panel sebagai peneran pada malam hari, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
Directional Sign
Floor Number
Directional sign tanda petunjuk arah nomor lantai, diletakkan didepan lantai tangga dengan informasi angka serta tulisan menggunakan typografi sans serif dan petujuk arah, dengan warna kuning emas, warna ungu. Berbahan kawat seling baja ringan stainlees 2mm beserta plat stainlees steel 2mm 3034 2B, material acrylic matte laser printing, dengan teknik pemasangan flush atau flat wall-mounted rangka besi plat besi dan klem skrup yang menancap ke dinding.
Depan 1 Sisi Dinding Depan 2 Sisi
Atap
KAMPUNG
Directional Sign
Fasilitas Umum
Directional sign tanda petunjuk arah fasilitas umum, diletakkan di langit-langit ruangan dengan jarak pandang 90 derajat ke arah jalan, dengan informasi symbol arah panah, ikon, beserta nomor lantai, menggunakan jenis tulisan jenis sans serif, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan kawat seling baja ringan stainlees 2mm, material acrylic matte laser printing, dengan teknik pemasangan suspended atau ceiling-hug rangka dan klem skrup yang menancap ke langit-langit ruangan.
Gedung
Directional Sign
Toilet
Directional sign tanda petunjuk arah fasilitas umum Toilet, diletakkan di dinding ruangan dengan jarak pandang 90 derajat ke arah jalan, dengan informasi symbol arah panah, ikon, beserta nomor lantai, menggunakan jenis tulisan jenis sans serif, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan kawat seling baja ringan stainlees 2mm beserta plat stainlees steel 2mm 3034 2B, material acrylic matte laser printing, dengan teknik pemasangan flush atau flat wall-mounted rangka besi plat besi dan klem sekrup yang menancap ke dinding.

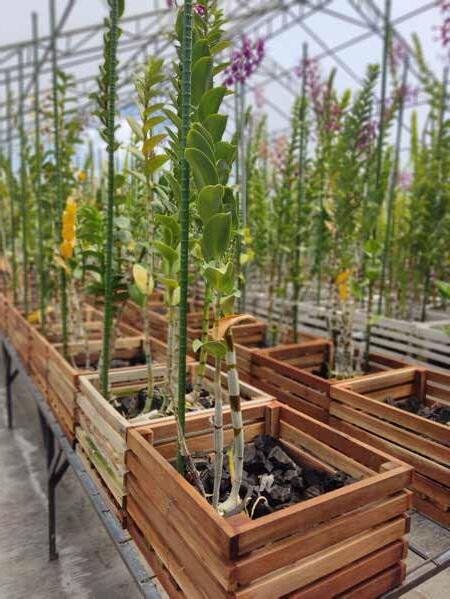

Interpretive Signage
Greenhouse
Interpretive signage tanda interpretatif greenhouse, membatu orang menafsirkan makna sebuah lingkungan atau tempat-tempat di dalamnya. diletakkan di depan pintu samping greenhouse dengan jarak pandang 90 derajat ke arah jalan, dengan informasi nomor greenhouse, jenis tanaman bunga anggrek, jam operasional greenhouse, menggunakan jenis tulisan jenis sans serif, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte, serta dilengkapi LED panel sebagai peneran pada malam hari, dengan teknik pemasangan freestanding rangka besi dan batu alam yang disemen cor menancap ke tanah.
180 cm
Greenhouse
KAMPUNG ANGGREK
Maps Signage
Aula Outdoor
Maps signage tanda peta lokasi aula outdoor, diletakkan di bahu jalan dengan jarak pandang 90 derajat ke arah jalan, dengan informasi peta beserta keterangan symbol, arah panah, menggunakan jenis tulisan jenis sans serif, dan logo Kampung Anggrek, dengan warna kuning emas, warna ungu, dan warna putih. Berbahan stainlees steel 304 2B atau aluminium composite panel (ACP) PVDF-FE, material acrylic matte,
Implementation
Directional Sign
Pintu Masuk 1
SELAMAT DATANG DI
KAMPUNG
Directional Sign
Simpang 1 IN
KAMPUNG EXIT
Directional Sign
25 M KAMPUNG
Directional Sign
Baru
Aula Outdoor
ENVIRONMENTAL GRAPHIC DESIGN (EGD)
Ergonomi
Pengaplikasian signage system environmental graphic design terhadap ergonomi pengunjung rata-rata orang dewasa di indonesia.
KAMPUNG ANGGREK
165 cm
Cattleya
TEXTURE
ENVIRONMENTAL GRAPHIC DESIGN (EGD) KAMPUNG ANGGREK
PREMIUM MATERIAL SERIES
Notice : Perbedaan yang ada dibandingkan dengan produk, silahkan lihat produk sampel
STAINLEES STEEL
STAINLEES STEEL
STAINLEES
Notice Perbedaan yang ada dibandingkan dengan produk, silahkan lihat produk sampel
ACRILYC MATTE
ACRILYC GLOSSY
GREY STONE
DARK GREY STONE
Thank You
Terima kasih banyak atas dukungannya kepada semua pihak yang tidak bisa saya sebutkan satu persatu, sehingga karya environmental graphic design ini bisa selesai.
Best Regards, Robi Andre Zainaldi
Scan untuk melihat karya Robi Andre
